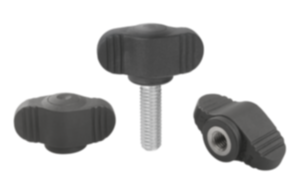

Vinghandtag “Miniwing”

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Vinghandtag “Miniwing”

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Handtag av termoplast, svartgrå.
Bussning av mässing eller rostfritt stål 1.4305.
Gängbult av stål 5.8 eller rostfritt stål 1.4305.Utförande:Stål blåkromaterat.
Blankt rostfritt stål.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0274 Vinghandtag “Miniwing”

162 kB

Ritningar (total översikt)

Vinghandtag “Miniwing” med innergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	A	B	D	D2	H	H1	H2	T	Pris
K0274.004	K	mässing	28	13	M4	12	15	13,3	2,3	6	4,85 SEK
K0274.005	K	mässing	28	13	M5	12	15	13,3	2,3	7,5	4,85 SEK
K0274.006	K	mässing	28	13	M6	12	15	13,3	2,3	9	4,85 SEK
K0274.0004	K	rostfritt stål	28	13	M4	12	15	13,3	2,3	6	8,27 SEK
K0274.0005	K	rostfritt stål	28	13	M5	12	15	13,3	2,3	7,5	8,27 SEK
K0274.0006	K	rostfritt stål	28	13	M6	12	15	13,3	2,3	9	8,27 SEK

Vinghandtag “Miniwing” med yttergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	A	B	D	D2	H	H1	H2	L	Pris
K0274.004X8	L	stål	28	13	M4	12	15	13,3	2,3	8	5,04 SEK
K0274.005X10	L	stål	28	13	M5	12	15	13,3	2,3	10	5,04 SEK
K0274.005X15	L	stål	28	13	M5	12	15	13,3	2,3	15	5,32 SEK
K0274.005X20	L	stål	28	13	M5	12	15	13,3	2,3	20	5,42 SEK
K0274.006X10	L	stål	28	13	M6	12	15	13,3	2,3	10	5,04 SEK
K0274.006X15	L	stål	28	13	M6	12	15	13,3	2,3	15	5,32 SEK
K0274.006X20	L	stål	28	13	M6	12	15	13,3	2,3	20	5,42 SEK
K0274.006X25	L	stål	28	13	M6	12	15	13,3	2,3	25	5,80 SEK
K0274.006X30	L	stål	28	13	M6	12	15	13,3	2,3	30	6,18 SEK
K0274.008X20	L	stål	28	13	M8	12	15	13,3	2,3	20	5,42 SEK
K0274.008X25	L	stål	28	13	M8	12	15	13,3	2,3	25	5,80 SEK
K0274.008X30	L	stål	28	13	M8	12	15	13,3	2,3	30	6,18 SEK
K0274.008X40	L	stål	28	13	M8	12	15	13,3	2,3	40	7,13 SEK
K0274.0004X8	L	rostfritt stål	28	13	M4	12	15	13,3	2,3	8	12,16 SEK
K0274.0005X10	L	rostfritt stål	28	13	M5	12	15	13,3	2,3	10	8,74 SEK
K0274.0005X15	L	rostfritt stål	28	13	M5	12	15	13,3	2,3	15	9,03 SEK
K0274.0005X20	L	rostfritt stål	28	13	M5	12	15	13,3	2,3	20	9,69 SEK
K0274.0006X10	L	rostfritt stål	28	13	M6	12	15	13,3	2,3	10	8,74 SEK
K0274.0006X15	L	rostfritt stål	28	13	M6	12	15	13,3	2,3	15	9,03 SEK
K0274.0006X20	L	rostfritt stål	28	13	M6	12	15	13,3	2,3	20	9,69 SEK
K0274.0006X25	L	rostfritt stål	28	13	M6	12	15	13,3	2,3	25	10,36 SEK
K0274.0006X30	L	rostfritt stål	28	13	M6	12	15	13,3	2,3	30	10,64 SEK
K0274.0008X20	L	rostfritt stål	28	13	M8	12	15	13,3	2,3	20	9,69 SEK
K0274.0008X25	L	rostfritt stål	28	13	M8	12	15	13,3	2,3	25	10,36 SEK
K0274.0008X30	L	rostfritt stål	28	13	M8	12	15	13,3	2,3	30	10,64 SEK
K0274.0008X40	L	rostfritt stål	28	13	M8	12	15	13,3	2,3	40	11,97 SEK
