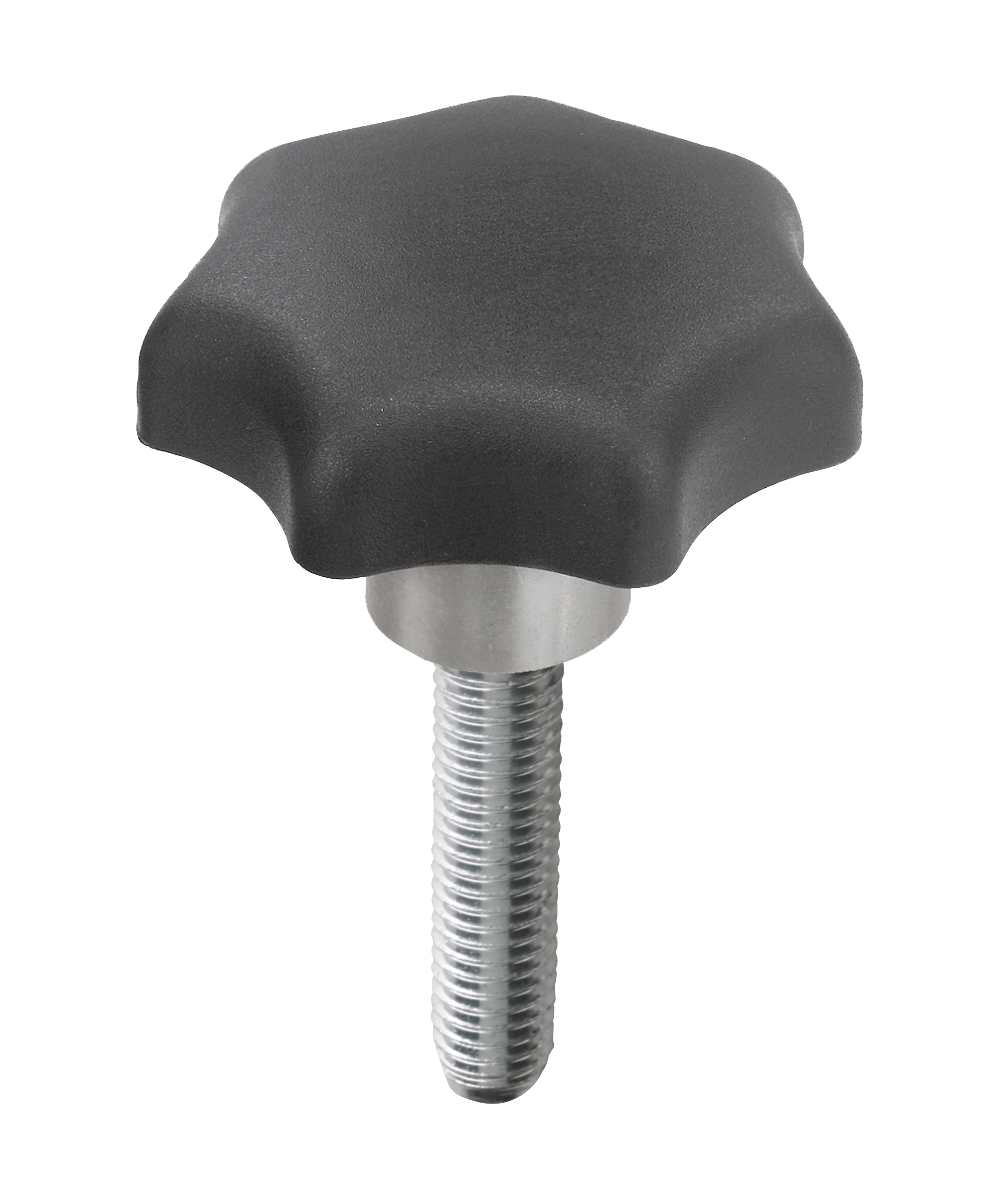

Stjärnvred, Form L, med utstickande stålbussning med utvändig...

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Stjärnvred med utstickande stålbussning
      - Stjärnvred, Form L, med utstickande stålbussning med utvändig gänga

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Termoplast, svart.
Ståldelar i hållfasthetsklass 5.8 eller rostfritt stål 1.4305.

Utförande:Ståldelar blåkromaterade eller i blankt rostfritt stål.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0153_L Stjärnvred, Form L, med utstickande stålbussning med utvändig gänga

155 kB

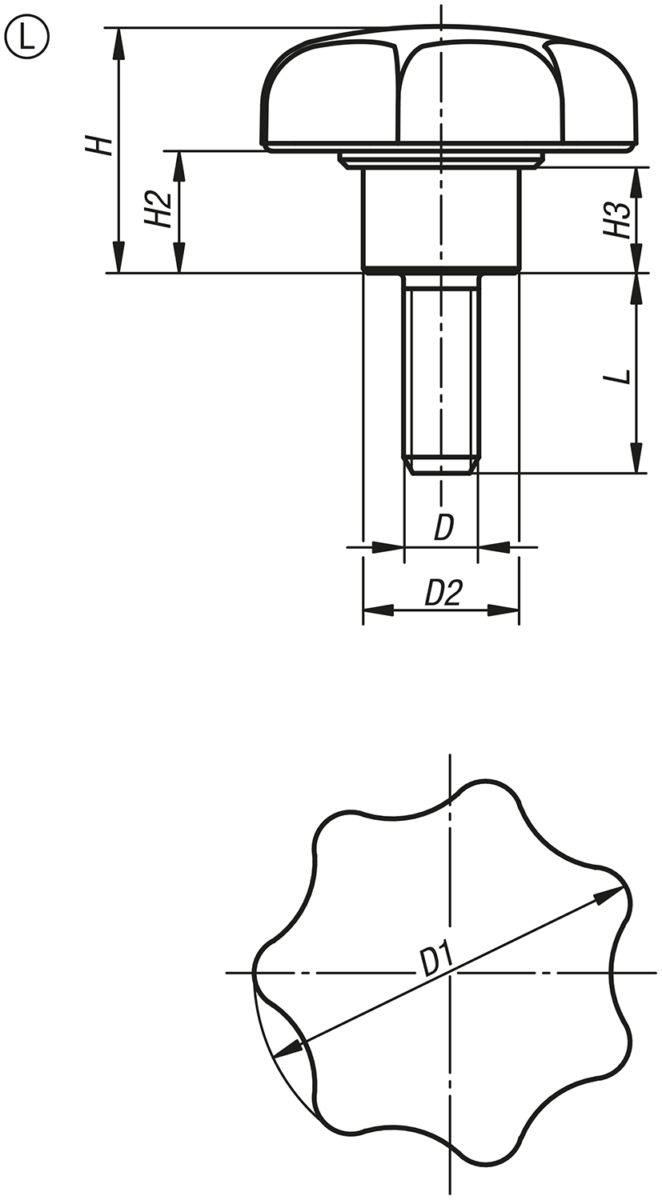

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	D	D1	D2	H	H2	H3	L	Pris
K0153.405X10	L	stål	M5	25	10	17	9	7	10	12,82 SEK
K0153.405X15	L	stål	M5	25	10	17	9	7	15	12,82 SEK
K0153.405X20	L	stål	M5	25	10	17	9	7	20	12,82 SEK
K0153.406X10	L	stål	M6	32	13,5	21	11	9,5	10	14,76 SEK
K0153.406X15	L	stål	M6	32	13,5	21	11	9,5	15	14,76 SEK
K0153.406X20	L	stål	M6	32	13,5	21	11	9,5	20	14,76 SEK
K0153.406X25	L	stål	M6	32	13,5	21	11	9,5	25	16,71 SEK
K0153.406X30	L	stål	M6	32	13,5	21	11	9,5	30	16,71 SEK
K0153.408X15	L	stål	M8	40	13,5	25	13	10	15	17,20 SEK
K0153.408X20	L	stål	M8	40	13,5	25	13	10	20	17,78 SEK
K0153.408X25	L	stål	M8	40	13,5	25	13	10	25	18,36 SEK
K0153.408X30	L	stål	M8	40	13,5	25	13	10	30	18,94 SEK
K0153.408X40	L	stål	M8	40	13,5	25	13	10	40	19,72 SEK
K0153.408X50	L	stål	M8	40	13,5	25	13	10	50	20,89 SEK
K0153.410X20	L	stål	M10	50	19	32	17	12	20	22,05 SEK
K0153.410X25	L	stål	M10	50	19	32	17	12	25	23,99 SEK
K0153.410X30	L	stål	M10	50	19	32	17	12	30	25,84 SEK
K0153.410X40	L	stål	M10	50	19	32	17	12	40	28,36 SEK
K0153.410X50	L	stål	M10	50	19	32	17	12	50	30,69 SEK
K0153.410X60	L	stål	M10	50	19	32	17	12	60	31,47 SEK
K0153.412X20	L	stål	M12	63	19	37	18	12	20	30,11 SEK
K0153.412X25	L	stål	M12	63	19	37	18	12	25	32,54 SEK
K0153.412X30	L	stål	M12	63	19	37	18	12	30	35,07 SEK
K0153.412X40	L	stål	M12	63	19	37	18	12	40	37,49 SEK
K0153.412X50	L	stål	M12	63	19	37	18	12	50	39,82 SEK
K0153.412X60	L	stål	M12	63	19	37	18	12	60	42,45 SEK
K0153.505X10	L	rostfritt stål	M5	25	10	17	9	7	10	17,78 SEK
K0153.505X15	L	rostfritt stål	M5	25	10	17	9	7	15	17,78 SEK
K0153.505X20	L	rostfritt stål	M5	25	10	17	9	7	20	17,78 SEK
K0153.506X10	L	rostfritt stål	M6	32	13,5	21	11	9,5	10	21,37 SEK
K0153.506X15	L	rostfritt stål	M6	32	13,5	21	11	9,5	15	21,37 SEK
K0153.506X20	L	rostfritt stål	M6	32	13,5	21	11	9,5	20	21,37 SEK
K0153.506X25	L	rostfritt stål	M6	32	13,5	21	11	9,5	25	22,73 SEK
K0153.506X30	L	rostfritt stål	M6	32	13,5	21	11	9,5	30	22,73 SEK
K0153.508X15	L	rostfritt stål	M8	40	13,5	25	13	10	15	26,91 SEK
K0153.508X20	L	rostfritt stål	M8	40	13,5	25	13	10	20	27,69 SEK
K0153.508X25	L	rostfritt stål	M8	40	13,5	25	13	10	25	28,36 SEK
K0153.508X30	L	rostfritt stål	M8	40	13,5	25	13	10	30	28,94 SEK
K0153.508X40	L	rostfritt stål	M8	40	13,5	25	13	10	40	30,11 SEK
K0153.508X50	L	rostfritt stål	M8	40	13,5	25	13	10	50	30,69 SEK
K0153.510X20	L	rostfritt stål	M10	50	19	32	17	12	20	36,23 SEK
K0153.510X25	L	rostfritt stål	M10	50	19	32	17	12	25	36,62 SEK
K0153.510X30	L	rostfritt stål	M10	50	19	32	17	12	30	37,49 SEK
K0153.510X40	L	rostfritt stål	M10	50	19	32	17	12	40	38,27 SEK
K0153.510X50	L	rostfritt stål	M10	50	19	32	17	12	50	38,76 SEK
K0153.510X60	L	rostfritt stål	M10	50	19	32	17	12	60	39,24 SEK
K0153.512X20	L	rostfritt stål	M12	63	19	37	18	12	20	45,45 SEK
K0153.512X25	L	rostfritt stål	M12	63	19	37	18	12	25	46,81 SEK
K0153.512X30	L	rostfritt stål	M12	63	19	37	18	12	30	49,05 SEK
K0153.512X40	L	rostfritt stål	M12	63	19	37	18	12	40	50,22 SEK
K0153.512X50	L	rostfritt stål	M12	63	19	37	18	12	50	51,48 SEK
K0153.512X60	L	rostfritt stål	M12	63	19	37	18	12	60	55,85 SEK
