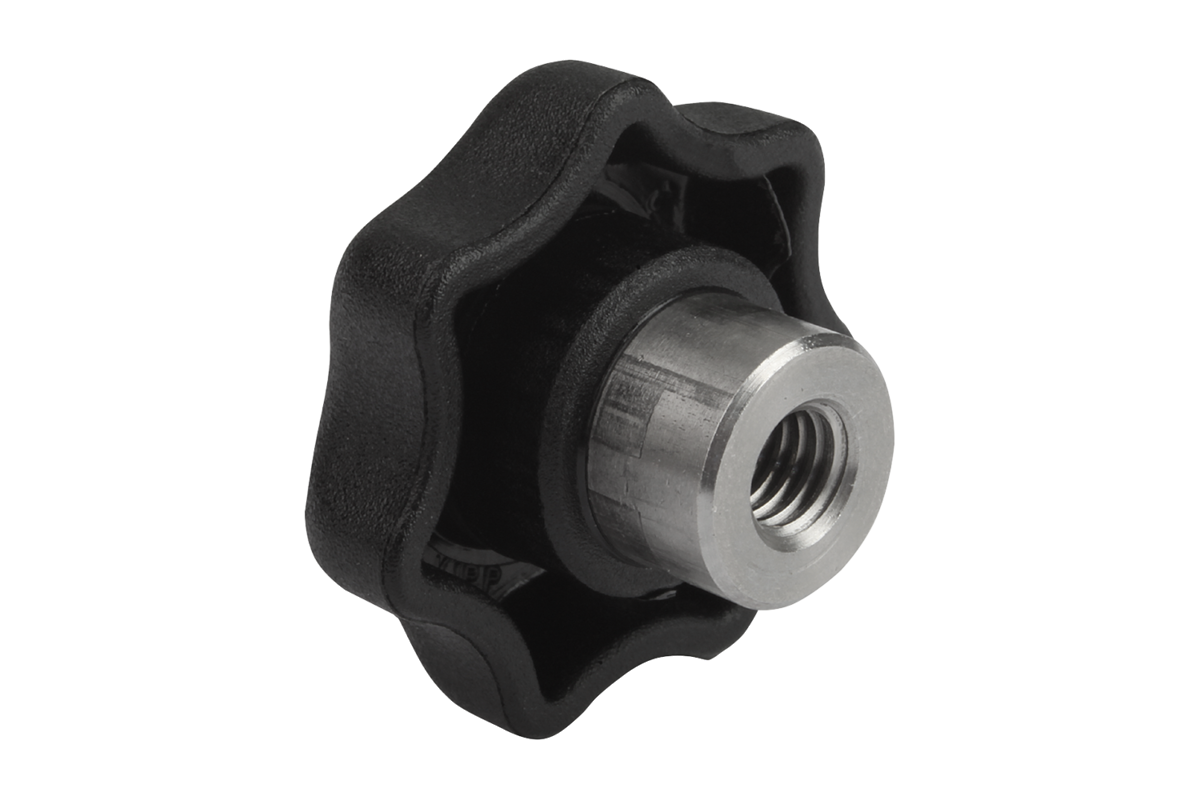

Stjärnvred, Form K, med utstickande gängbussning av stål

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Stjärnvred med utstickande stålbussning
      - Stjärnvred, Form K, med utstickande gängbussning av stål

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Termoplast, svart.
Ståldelar i hållfasthetsklass 5.8 eller rostfritt stål 1.4305.

Utförande:Ståldelar blåkromaterade eller i blankt rostfritt stål.Anmärkning:Stjärnvred med utstickande stålbussning är lämpliga för utföranden med bottenhål eller innergänga, särskilt tvärstiftsförbindningar.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0153_K Stjärnvred, Form K, med utstickande gängbussning av stål

187 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	D	D1	D2	H	H2	H3	T	Pris
K0153.205	K	stål	M5	25	10	17	9	7	9	10,59 SEK
K0153.206	K	stål	M6	32	13,5	21	11	9,5	12	10,68 SEK
K0153.2061	K	stål	M6	40	13,5	25	13	10	12	13,21 SEK
K0153.208	K	stål	M8	40	13,5	25	13	10	12	13,21 SEK
K0153.2081	K	stål	M8	50	19	32	17	12	17	18,94 SEK
K0153.210	K	stål	M10	50	19	32	17	12	17	18,94 SEK
K0153.2101	K	stål	M10	63	19	37	18	12	17	27,69 SEK
K0153.212	K	stål	M12	63	19	37	18	12	17	27,69 SEK
K0153.216	K	stål	M16	63	23	40	21	15	23	40,79 SEK
K0153.305	K	rostfritt stål	M5	25	10	17	9	7	9	17,20 SEK
K0153.306	K	rostfritt stål	M6	32	13,5	21	11	9,5	12	20,89 SEK
K0153.3061	K	rostfritt stål	M6	40	13,5	25	13	10	12	26,13 SEK
K0153.308	K	rostfritt stål	M8	40	13,5	25	13	10	12	26,13 SEK
K0153.3081	K	rostfritt stål	M8	50	19	32	17	12	17	35,46 SEK
K0153.310	K	rostfritt stål	M10	50	19	32	17	12	17	35,46 SEK
K0153.3101	K	rostfritt stål	M10	63	19	37	18	12	17	45,26 SEK
K0153.312	K	rostfritt stål	M12	63	19	37	18	12	17	45,26 SEK
K0153.316	K	rostfritt stål	M16	63	23	40	21	15	23	65,37 SEK
