Stjärnvred med säkerhetsband liknande DIN 6336, ståldelar av...

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Stjärnvred med säkerhetsband liknande DIN 6336, ståldelar av rostfritt stål

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Stjärnvred av termoplast.
Bussning resp. gängbult av rostfritt stål 1.4305.
Säkerhetsband av elastisk TPU.Utförande:Blank bussning resp. gängbult.Anmärkning:Δ Ange önskad färg på locket här. Om locket ska vara svart behövs ingen färgkod.

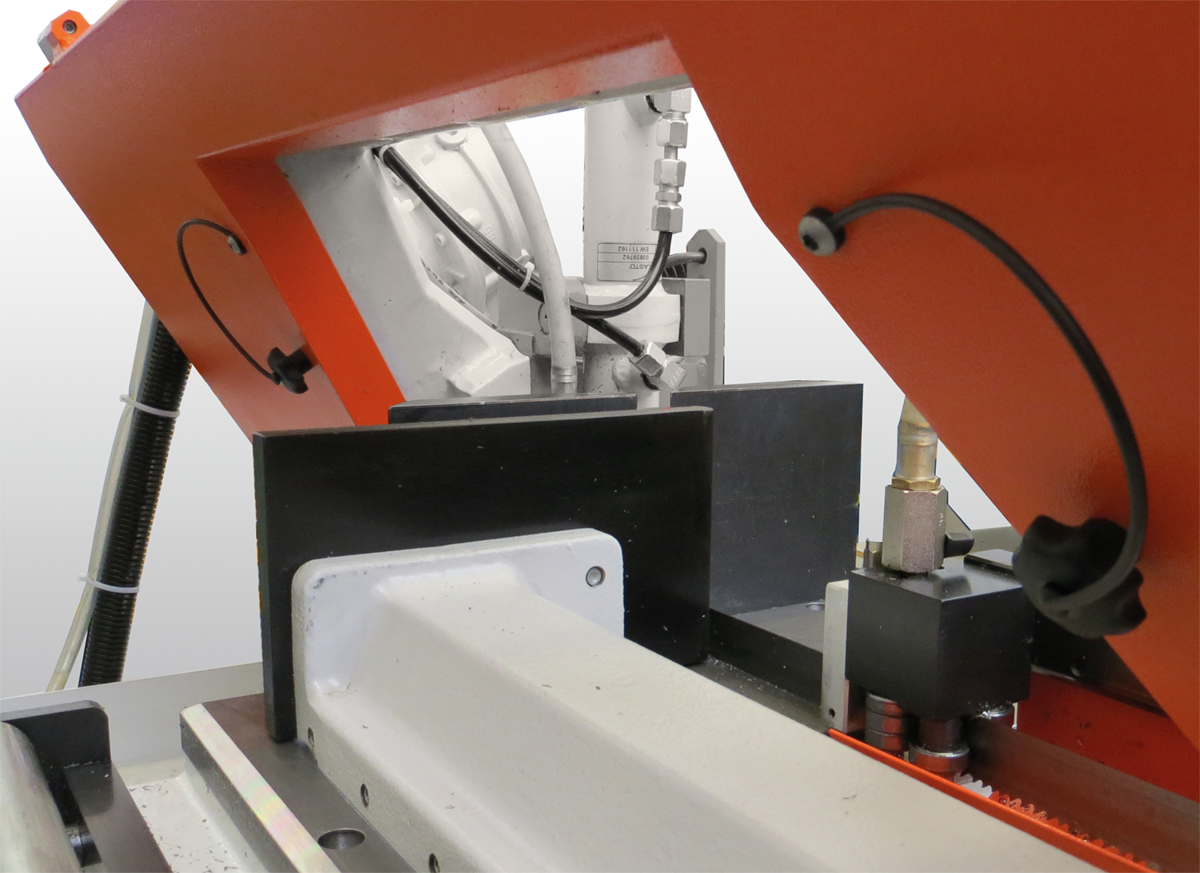

Med säkerhetsbandet kan stjärnvredet fästas i en grundkropp så att det inte kommer bort.
Stjärnvredet finns då alltid till hands vid föremålet.
Stjärnvredet blir lättare att montera/demontera och kan inte försvinna.Montage:Montera inte när bandet är spänt.
Observera i- och urskruvat tillstånd.Tillbehör:Säkerhetsbandet kan även beställas som tillbehör, se K0743.04190.Ritningsinformation:

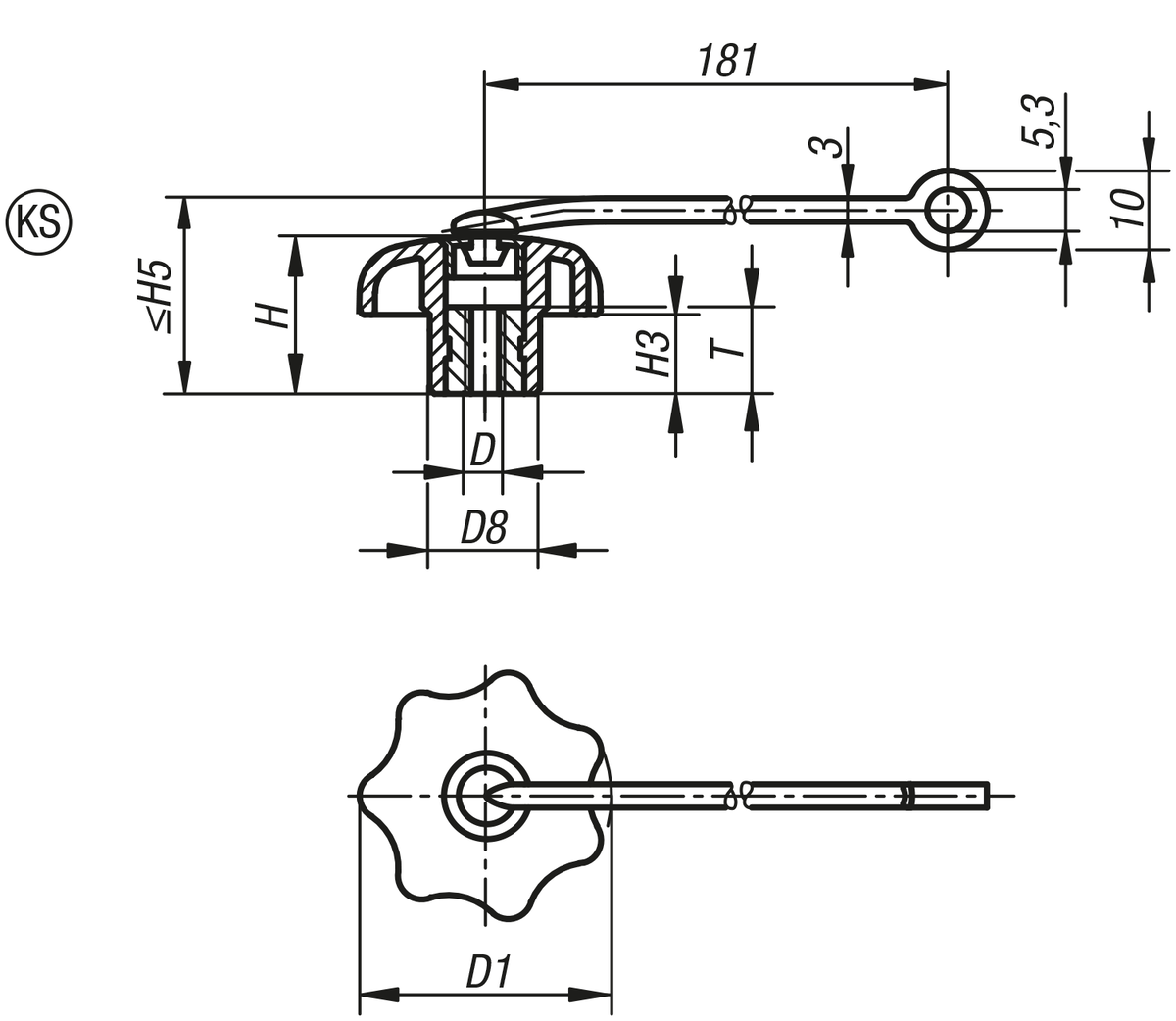

Form KS: gängbussning, med lock

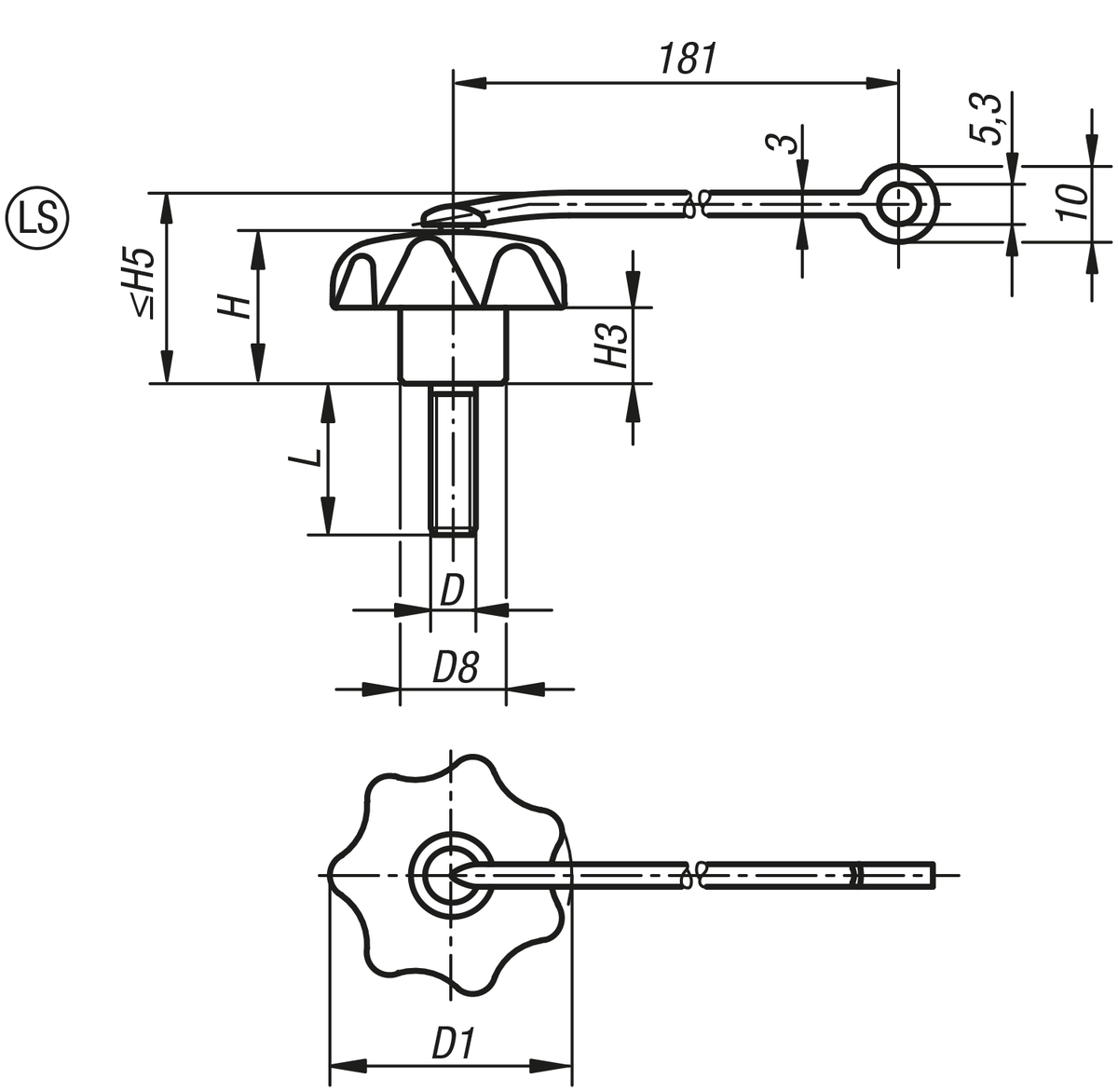

Form LS: yttergänga

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0154 Stjärnvred med säkerhetsband liknande DIN 6336, ståldelar av rostfritt stål

344 kB

Ritningar (total översikt)

Stjärnvred med säkerhetsband
liknande DIN 6336, ståldelar av rostfritt stål, innergänga, Form KS

Mer information

Ritningar

Stjärnvred med säkerhetsband
liknande DIN 6336, ståldelar av rostfritt stål, innergänga, Form KS

Artikelval/-filter.

Beställningsnr.	Form	Färg lock	D	D1	D8	H	H3	H5 max.	T	Pris
K0154.605	KS	svartgrå RAL 7021	M5	25	12	16	8	22	10	17,58 SEK
K0154.6055	KS	ljusgrå RAL 7035	M5	25	12	16	8	22	10	17,58 SEK
K0154.6056	KS	trafikrött RAL 3020	M5	25	12	16	8	22	10	17,58 SEK
K0154.6057	KS	rapsgul RAL 1021	M5	25	12	16	8	22	10	17,58 SEK
K0154.606	KS	svartgrå RAL 7021	M6	32	14	20	10	26	10	17,86 SEK
K0154.6065	KS	ljusgrå RAL 7035	M6	32	14	20	10	26	10	17,86 SEK
K0154.6066	KS	trafikrött RAL 3020	M6	32	14	20	10	26	10	17,86 SEK
K0154.6067	KS	rapsgul RAL 1021	M6	32	14	20	10	26	10	17,86 SEK
K0154.608	KS	svartgrå RAL 7021	M8	40	18	25	13	31	14	19,95 SEK
K0154.6085	KS	ljusgrå RAL 7035	M8	40	18	25	13	31	14	19,95 SEK
K0154.6086	KS	trafikrött RAL 3020	M8	40	18	25	13	31	14	19,95 SEK
K0154.6087	KS	rapsgul RAL 1021	M8	40	18	25	13	31	14	19,95 SEK
K0154.610	KS	svartgrå RAL 7021	M10	50	22	32	17	38	14	26,60 SEK
K0154.6105	KS	ljusgrå RAL 7035	M10	50	22	32	17	38	14	26,60 SEK
K0154.6106	KS	trafikrött RAL 3020	M10	50	22	32	17	38	14	26,60 SEK
K0154.6107	KS	rapsgul RAL 1021	M10	50	22	32	17	38	14	26,60 SEK
K0154.612	KS	svartgrå RAL 7021	M12	63	26	40	21	46	18	41,99 SEK
K0154.6125	KS	ljusgrå RAL 7035	M12	63	26	40	21	46	18	41,99 SEK
K0154.6126	KS	trafikrött RAL 3020	M12	63	26	40	21	46	18	41,99 SEK
K0154.6127	KS	rapsgul RAL 1021	M12	63	26	40	21	46	18	41,99 SEK

Stjärnvred med säkerhetsband
liknande DIN 6336, ståldelar av rostfritt stål, yttergänga, Form LS

Mer information

Ritningar

Stjärnvred med säkerhetsband
liknande DIN 6336, ståldelar av rostfritt stål, yttergänga, Form LS

Artikelval/-filter.

Beställningsnr.	Form	Färg lock	D	D1	D8	H	H3	H5 max.	L	Pris
K0154.705X15	LS	svartgrå RAL 7021	M5	25	12	16	8	22	15	15,20 SEK
K0154.7055X15	LS	ljusgrå RAL 7035	M5	25	12	16	8	22	15	15,20 SEK
K0154.7056X15	LS	trafikrött RAL 3020	M5	25	12	16	8	22	15	15,20 SEK
K0154.7057X15	LS	rapsgul RAL 1021	M5	25	12	16	8	22	15	15,20 SEK
K0154.705X20	LS	svartgrå RAL 7021	M5	25	12	16	8	22	20	15,58 SEK
K0154.7055X20	LS	ljusgrå RAL 7035	M5	25	12	16	8	22	20	15,58 SEK
K0154.7056X20	LS	trafikrött RAL 3020	M5	25	12	16	8	22	20	15,58 SEK
K0154.7057X20	LS	rapsgul RAL 1021	M5	25	12	16	8	22	20	15,58 SEK
K0154.706X20	LS	svartgrå RAL 7021	M6	32	14	20	10	26	20	17,67 SEK
K0154.7065X20	LS	ljusgrå RAL 7035	M6	32	14	20	10	26	20	17,67 SEK
K0154.7066X20	LS	trafikrött RAL 3020	M6	32	14	20	10	26	20	17,67 SEK
K0154.7067X20	LS	rapsgul RAL 1021	M6	32	14	20	10	26	20	17,67 SEK
K0154.706X30	LS	svartgrå RAL 7021	M6	32	14	20	10	26	30	18,15 SEK
K0154.7065X30	LS	ljusgrå RAL 7035	M6	32	14	20	10	26	30	18,15 SEK
K0154.7066X30	LS	trafikrött RAL 3020	M6	32	14	20	10	26	30	18,15 SEK
K0154.7067X30	LS	rapsgul RAL 1021	M6	32	14	20	10	26	30	18,15 SEK
K0154.708X15	LS	svartgrå RAL 7021	M8	40	18	25	13	31	15	23,37 SEK
K0154.7085X15	LS	ljusgrå RAL 7035	M8	40	18	25	13	31	15	23,37 SEK
K0154.7086X15	LS	trafikrött RAL 3020	M8	40	18	25	13	31	15	23,37 SEK
K0154.7087X15	LS	rapsgul RAL 1021	M8	40	18	25	13	31	15	23,37 SEK
K0154.708X20	LS	svartgrå RAL 7021	M8	40	18	25	13	31	20	23,56 SEK
K0154.7085X20	LS	ljusgrå RAL 7035	M8	40	18	25	13	31	20	23,56 SEK
K0154.7086X20	LS	trafikrött RAL 3020	M8	40	18	25	13	31	20	23,56 SEK
K0154.7087X20	LS	rapsgul RAL 1021	M8	40	18	25	13	31	20	23,56 SEK
K0154.708X25	LS	svartgrå RAL 7021	M8	40	18	25	13	31	25	23,85 SEK
K0154.7085X25	LS	ljusgrå RAL 7035	M8	40	18	25	13	31	25	23,85 SEK
K0154.7086X25	LS	trafikrött RAL 3020	M8	40	18	25	13	31	25	23,85 SEK
K0154.7087X25	LS	rapsgul RAL 1021	M8	40	18	25	13	31	25	23,85 SEK
K0154.708X30	LS	svartgrå RAL 7021	M8	40	18	25	13	31	30	23,94 SEK
K0154.7085X30	LS	ljusgrå RAL 7035	M8	40	18	25	13	31	30	23,94 SEK
K0154.7086X30	LS	trafikrött RAL 3020	M8	40	18	25	13	31	30	23,94 SEK
K0154.7087X30	LS	rapsgul RAL 1021	M8	40	18	25	13	31	30	23,94 SEK
K0154.708X40	LS	svartgrå RAL 7021	M8	40	18	25	13	31	40	24,42 SEK
K0154.7085X40	LS	ljusgrå RAL 7035	M8	40	18	25	13	31	40	24,42 SEK
K0154.7086X40	LS	trafikrött RAL 3020	M8	40	18	25	13	31	40	24,42 SEK
K0154.7087X40	LS	rapsgul RAL 1021	M8	40	18	25	13	31	40	24,42 SEK
K0154.708X60	LS	svartgrå RAL 7021	M8	40	18	25	13	31	60	25,37 SEK
K0154.7085X60	LS	ljusgrå RAL 7035	M8	40	18	25	13	31	60	25,37 SEK
K0154.7086X60	LS	trafikrött RAL 3020	M8	40	18	25	13	31	60	25,37 SEK
K0154.7087X60	LS	rapsgul RAL 1021	M8	40	18	25	13	31	60	25,37 SEK
K0154.710X25	LS	svartgrå RAL 7021	M10	50	22	32	17	38	25	27,84 SEK
K0154.7105X25	LS	ljusgrå RAL 7035	M10	50	22	32	17	38	25	27,84 SEK
K0154.7106X25	LS	trafikrött RAL 3020	M10	50	22	32	17	38	25	27,84 SEK
K0154.7107X25	LS	rapsgul RAL 1021	M10	50	22	32	17	38	25	27,84 SEK
K0154.710X30	LS	svartgrå RAL 7021	M10	50	22	32	17	38	30	29,07 SEK
K0154.7105X30	LS	ljusgrå RAL 7035	M10	50	22	32	17	38	30	29,07 SEK
K0154.7106X30	LS	trafikrött RAL 3020	M10	50	22	32	17	38	30	29,07 SEK
K0154.7107X30	LS	rapsgul RAL 1021	M10	50	22	32	17	38	30	29,07 SEK
K0154.710X40	LS	svartgrå RAL 7021	M10	50	22	32	17	38	40	29,93 SEK
K0154.7105X40	LS	ljusgrå RAL 7035	M10	50	22	32	17	38	40	29,93 SEK
K0154.7106X40	LS	trafikrött RAL 3020	M10	50	22	32	17	38	40	29,93 SEK
K0154.7107X40	LS	rapsgul RAL 1021	M10	50	22	32	17	38	40	29,93 SEK
K0154.710X50	LS	svartgrå RAL 7021	M10	50	22	32	17	38	50	30,69 SEK
K0154.7105X50	LS	ljusgrå RAL 7035	M10	50	22	32	17	38	50	30,69 SEK
K0154.7106X50	LS	trafikrött RAL 3020	M10	50	22	32	17	38	50	30,69 SEK
K0154.7107X50	LS	rapsgul RAL 1021	M10	50	22	32	17	38	50	30,69 SEK
K0154.710X60	LS	svartgrå RAL 7021	M10	50	22	32	17	38	60	31,35 SEK
K0154.7105X60	LS	ljusgrå RAL 7035	M10	50	22	32	17	38	60	31,35 SEK
K0154.7106X60	LS	trafikrött RAL 3020	M10	50	22	32	17	38	60	31,35 SEK
K0154.7107X60	LS	rapsgul RAL 1021	M10	50	22	32	17	38	60	31,35 SEK
