Stjärnvred liknande DIN 6336, yttergänga, Form L

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Stjärnvred liknande DIN 6336
      - Stjärnvred liknande DIN 6336, yttergänga, Form L

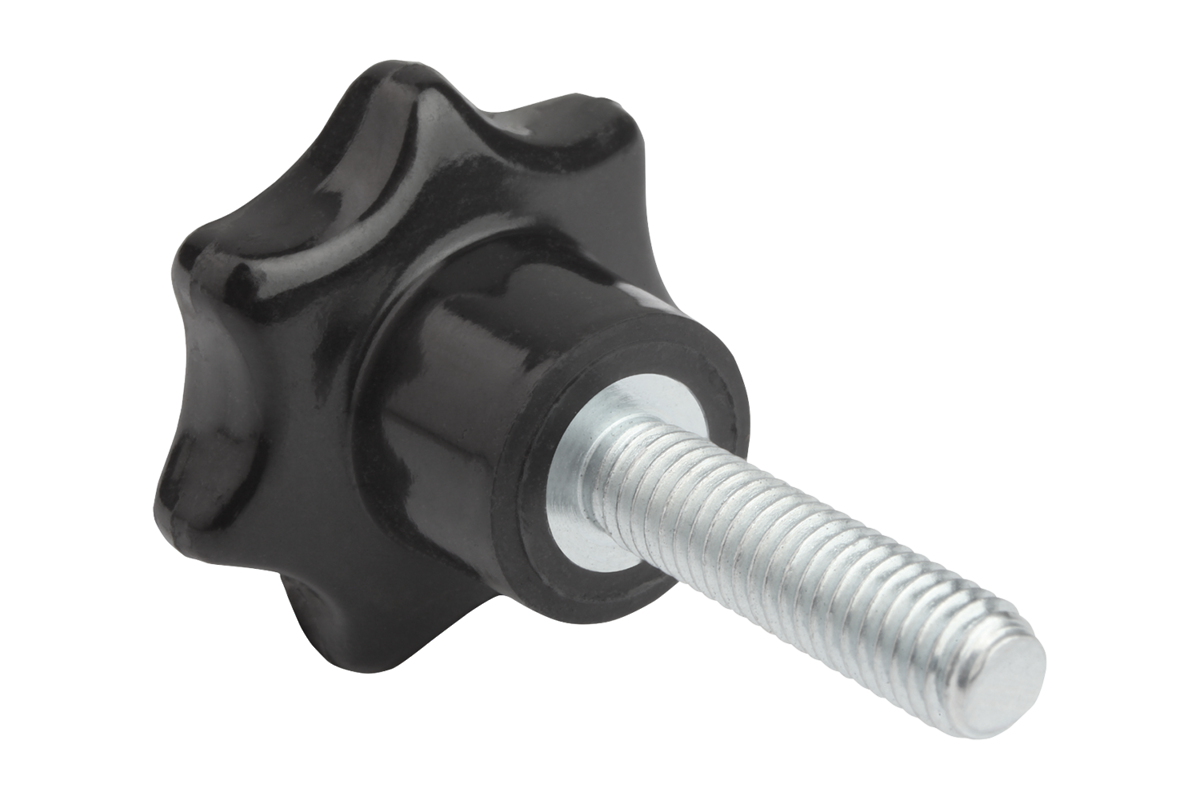

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Duroplast PF 31, svart.Gängbult av förzinkat och blåkromaterat stål.Utförande:Högglanspolerat.På begäran:Ytterligare färger.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0152_L Stjärnvred liknande DIN 6336, yttergänga, Form L

138 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D8	H	H3	L	Pris
K0152.42505X15	L	M5	25	12	16	8	15	6,32 SEK
K0152.42505X20	L	M5	25	12	16	8	20	6,90 SEK
K0152.42505X25	L	M5	25	12	16	8	25	8,55 SEK
K0152.43206X15	L	M6	32	14	20	10	15	6,90 SEK
K0152.43206X20	L	M6	32	14	20	10	20	6,90 SEK
K0152.43206X25	L	M6	32	14	20	10	25	7,09 SEK
K0152.43206X30	L	M6	32	14	20	10	30	7,48 SEK
K0152.44008X20	L	M8	40	18	25	13	20	9,62 SEK
K0152.44008X25	L	M8	40	18	25	13	25	9,81 SEK
K0152.44008X30	L	M8	40	18	25	13	30	10,01 SEK
K0152.44008X35	L	M8	40	18	25	13	35	10,59 SEK
K0152.44008X40	L	M8	40	18	25	13	40	10,88 SEK
K0152.45010X25	L	M10	50	22	32	17	25	14,76 SEK
K0152.45010X30	L	M10	50	22	32	17	30	14,96 SEK
K0152.45010X35	L	M10	50	22	32	17	35	15,84 SEK
K0152.45010X40	L	M10	50	22	32	17	40	16,03 SEK
K0152.45010X50	L	M10	50	22	32	17	50	20,30 SEK
K0152.46312X30	L	M12	63	26	40	21	30	22,63 SEK
K0152.46312X35	L	M12	63	26	40	21	35	23,22 SEK
K0152.46312X40	L	M12	63	26	40	21	40	23,70 SEK
K0152.46312X50	L	M12	63	26	40	21	50	24,67 SEK
K0152.46312X60	L	M12	63	26	40	21	60	26,61 SEK
K0152.48016X30	L	M16	80	35	50	25	30	41,09 SEK
K0152.48016X40	L	M16	80	35	50	25	40	42,64 SEK
K0152.48016X50	L	M16	80	35	50	25	50	44,87 SEK
K0152.48016X60	L	M16	80	35	50	25	60	47,01 SEK
