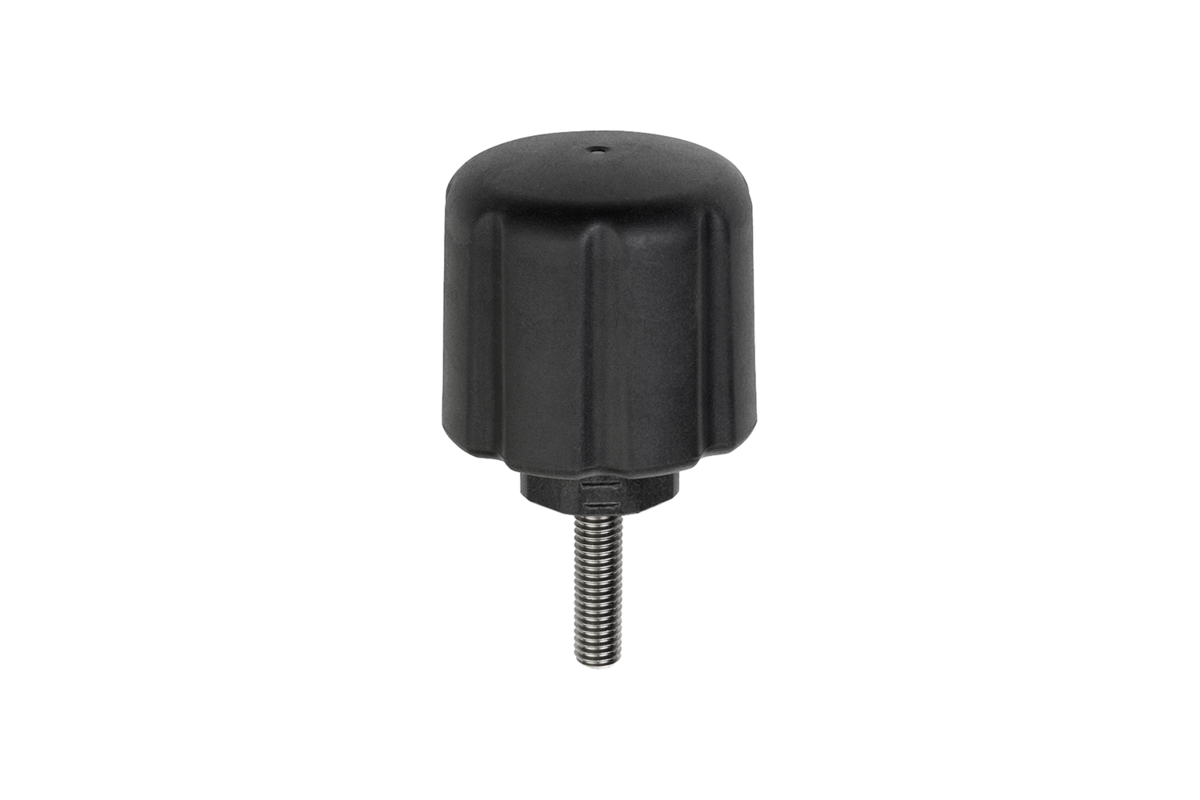

Spännhandtag, ergonomiska med yttergänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Spännhandtag ergonomiska
      - Spännhandtag, ergonomiska med yttergänga

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Hård komponent i glasfiberförstärkt plast.
Mjuk komponent i termoplastisk elastomer.
Gängbult i stål hållfasthetsklass 5.8 eller rostfritt stål 1.4305.

Utförande:Stål blåkromaterat.
Blankt rostfritt stål.Anmärkning:Färgkombinationen
svartgrått RAL 7021 (hård komponent) och
svartgrått RAL 7021 (mjuk komponent)
levereras som standard.På begäran:Fler utförandenSpeciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0779_AG Spännhandtag, ergonomiska med yttergänga

158 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	D	D1	D2	H	H1	L	Pris
K0779.5006X15	L	stål	M6	50	26	55	10	15	64,14 SEK
K0779.5006X20	L	stål	M6	50	26	55	10	20	64,14 SEK
K0779.5006X25	L	stål	M6	50	26	55	10	25	66,08 SEK
K0779.5006X30	L	stål	M6	50	26	55	10	30	66,08 SEK
K0779.5008X20	L	stål	M8	50	26	55	10	20	68,02 SEK
K0779.5008X25	L	stål	M8	50	26	55	10	25	68,02 SEK
K0779.5008X30	L	stål	M8	50	26	55	10	30	68,02 SEK
K0779.5008X40	L	stål	M8	50	26	55	10	40	68,02 SEK
K0779.5010X30	L	stål	M10	50	26	55	10	30	72,01 SEK
K0779.5010X40	L	stål	M10	50	26	55	10	40	72,01 SEK
K0779.5010X50	L	stål	M10	50	26	55	10	50	72,01 SEK
K0779.05006X15	L	rostfritt stål	M6	50	26	55	10	15	73,08 SEK
K0779.05006X20	L	rostfritt stål	M6	50	26	55	10	20	73,08 SEK
K0779.05006X25	L	rostfritt stål	M6	50	26	55	10	25	77,17 SEK
K0779.05006X30	L	rostfritt stål	M6	50	26	55	10	30	77,17 SEK
K0779.05008X20	L	rostfritt stål	M8	50	26	55	10	20	79,11 SEK
K0779.05008X25	L	rostfritt stål	M8	50	26	55	10	25	79,11 SEK
K0779.05008X30	L	rostfritt stål	M8	50	26	55	10	30	79,11 SEK
K0779.05008X40	L	rostfritt stål	M8	50	26	55	10	40	79,11 SEK
K0779.05010X30	L	rostfritt stål	M10	50	26	55	10	30	83,20 SEK
K0779.05010X40	L	rostfritt stål	M10	50	26	55	10	40	83,20 SEK
K0779.05010X50	L	rostfritt stål	M10	50	26	55	10	50	83,20 SEK
