Momentknoppar, räfflade med yttergänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Momentknoppar, räfflade
      - Momentknoppar, räfflade med yttergänga

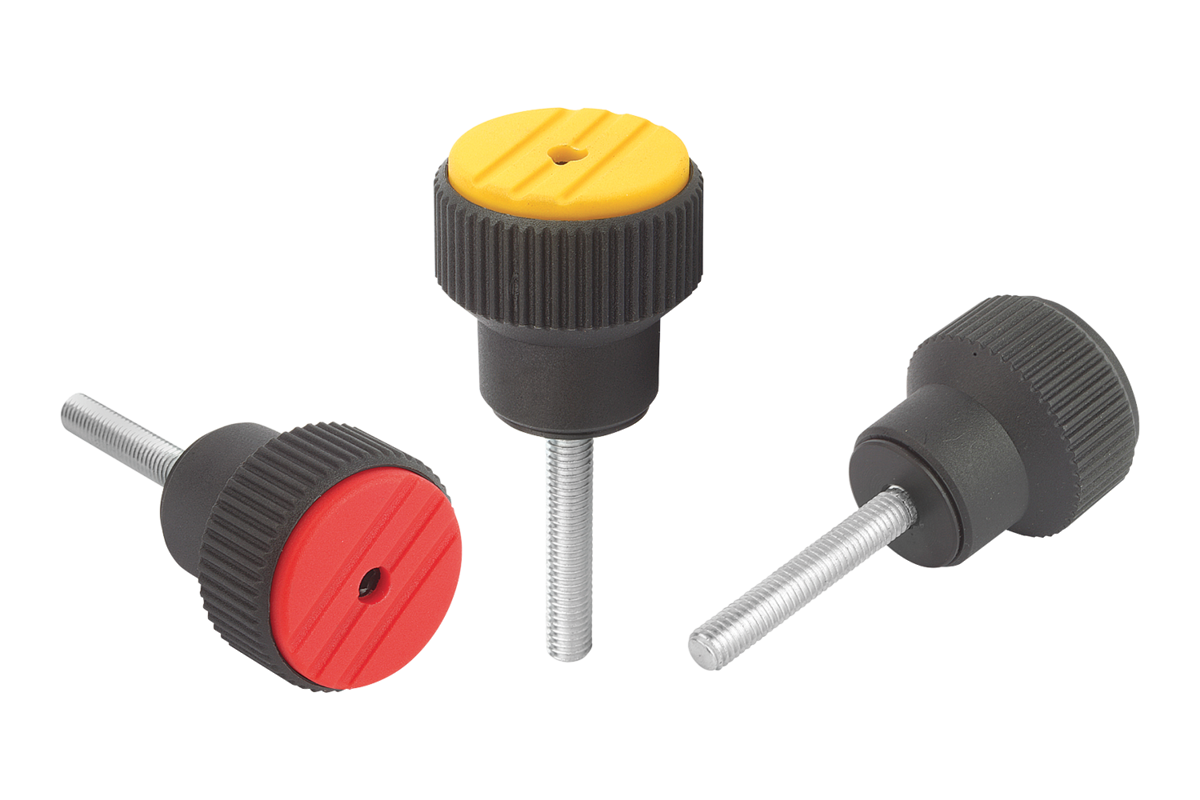

Artikelbeskrivning/produktbilder

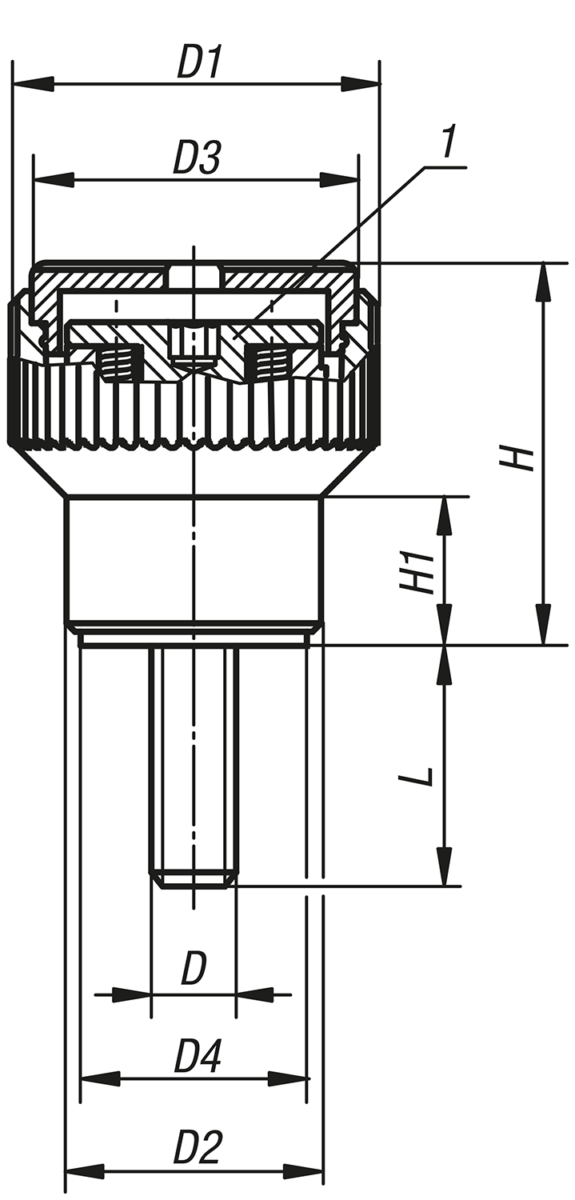

BeskrivningMaterial:Termoplast, svartgrå. Bult i stål 5.8.Utförande:Bult blåkromeradAnmärkning:Det åtdragningsmoment som krävs ställs in med en ställskruv. När det inställda åtdragningsmomentet har nåtts, vrids den räfflade knappen fritt.Ritningsinformation:

1) Ställskruv för inställning av vridmomentet

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0277_AG Momentknoppar, räfflade med yttergänga

206 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Gängtyp	Material komponent	Färg lock	Storlek	D	D1	D2	D3	D4	H	H1	L	Vridmoment Nm	Pris
K0277.205X30	yttergänga	stål	svartgrå RAL 7021	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.2051X30	yttergänga	stål	orange RAL 2004	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.2052X30	yttergänga	stål	signalgrön RAL 6032	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.2053X30	yttergänga	stål	blå RAL 5017	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.2055X30	yttergänga	stål	ljusgrå RAL 7035	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.2056X30	yttergänga	stål	trafikrött RAL 3020	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.2057X30	yttergänga	stål	rapsgul RAL 1021	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.205X50	yttergänga	stål	svartgrå RAL 7021	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.2051X50	yttergänga	stål	orange RAL 2004	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.2052X50	yttergänga	stål	signalgrön RAL 6032	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.2053X50	yttergänga	stål	blå RAL 5017	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.2055X50	yttergänga	stål	ljusgrå RAL 7035	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.2056X50	yttergänga	stål	trafikrött RAL 3020	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.2057X50	yttergänga	stål	rapsgul RAL 1021	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.206X30	yttergänga	stål	svartgrå RAL 7021	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.2061X30	yttergänga	stål	orange RAL 2004	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.2062X30	yttergänga	stål	signalgrön RAL 6032	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.2063X30	yttergänga	stål	blå RAL 5017	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.2065X30	yttergänga	stål	ljusgrå RAL 7035	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.2066X30	yttergänga	stål	trafikrött RAL 3020	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.2067X30	yttergänga	stål	rapsgul RAL 1021	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	306,09 SEK
K0277.206X50	yttergänga	stål	svartgrå RAL 7021	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.2061X50	yttergänga	stål	orange RAL 2004	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.2062X50	yttergänga	stål	signalgrön RAL 6032	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.2063X50	yttergänga	stål	blå RAL 5017	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.2065X50	yttergänga	stål	ljusgrå RAL 7035	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.2066X50	yttergänga	stål	trafikrött RAL 3020	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.2067X50	yttergänga	stål	rapsgul RAL 1021	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	307,92 SEK
K0277.306X40	yttergänga	stål	svartgrå RAL 7021	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.3061X40	yttergänga	stål	orange RAL 2004	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.3062X40	yttergänga	stål	signalgrön RAL 6032	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.3063X40	yttergänga	stål	blå RAL 5017	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.3065X40	yttergänga	stål	ljusgrå RAL 7035	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.3066X40	yttergänga	stål	trafikrött RAL 3020	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.3067X40	yttergänga	stål	rapsgul RAL 1021	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.306X60	yttergänga	stål	svartgrå RAL 7021	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.3061X60	yttergänga	stål	orange RAL 2004	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.3062X60	yttergänga	stål	signalgrön RAL 6032	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.3063X60	yttergänga	stål	blå RAL 5017	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.3065X60	yttergänga	stål	ljusgrå RAL 7035	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.3066X60	yttergänga	stål	trafikrött RAL 3020	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.3067X60	yttergänga	stål	rapsgul RAL 1021	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.308X40	yttergänga	stål	svartgrå RAL 7021	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.3081X40	yttergänga	stål	orange RAL 2004	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.3082X40	yttergänga	stål	signalgrön RAL 6032	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.3083X40	yttergänga	stål	blå RAL 5017	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.3085X40	yttergänga	stål	ljusgrå RAL 7035	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.3086X40	yttergänga	stål	trafikrött RAL 3020	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.3087X40	yttergänga	stål	rapsgul RAL 1021	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	337,51 SEK
K0277.308X60	yttergänga	stål	svartgrå RAL 7021	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.3081X60	yttergänga	stål	orange RAL 2004	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.3082X60	yttergänga	stål	signalgrön RAL 6032	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.3083X60	yttergänga	stål	blå RAL 5017	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.3085X60	yttergänga	stål	ljusgrå RAL 7035	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.3086X60	yttergänga	stål	trafikrött RAL 3020	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
K0277.3087X60	yttergänga	stål	rapsgul RAL 1021	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	340,10 SEK
