Korsvred DIN 6335 av gråjärn
K0147

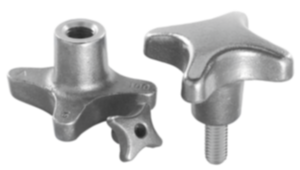

Korsvred DIN 6335 av gråjärn

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:Gråjärn GJL 200.
Gängstift, rostfritt stål 1.4305.
Tvärstift, rostfritt stål 1.4310.
Utförande:Planslipat, blankt.
Gängstift och tvärstift, blanka.
Ritningsinformation:
Form A: råämne
Form B: genomgående hål
Form C: bottenhål
Form D: uppborrad gänga
Form E: gängat bottenhål
Form L: med yttergänga
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0147 Korsvred DIN 6335 av gråjärn 243 kB

Ritningar (total översikt)

Korsvred DIN 6335 av gråjärn

Korsvred DIN 6335 av gråjärn, Form A, råämne

Mer information

Ritningar

Korsvred DIN 6335 av gråjärn, Form A, råämne

Artikelval/-filter.

Beställningsnr.FormUtförande 1D1

D2HH3CADTillb.PrisBeställ
K0147.106A-32122110 6,08 SEK
K0147.108A-40142614 11,02 SEK
K0147.110A-50183420 15,68 SEK
K0147.112A-63204225 22,04 SEK
K0147.116A-80255230 40,28 SEK
K0147.120A-100326538 78,28 SEK

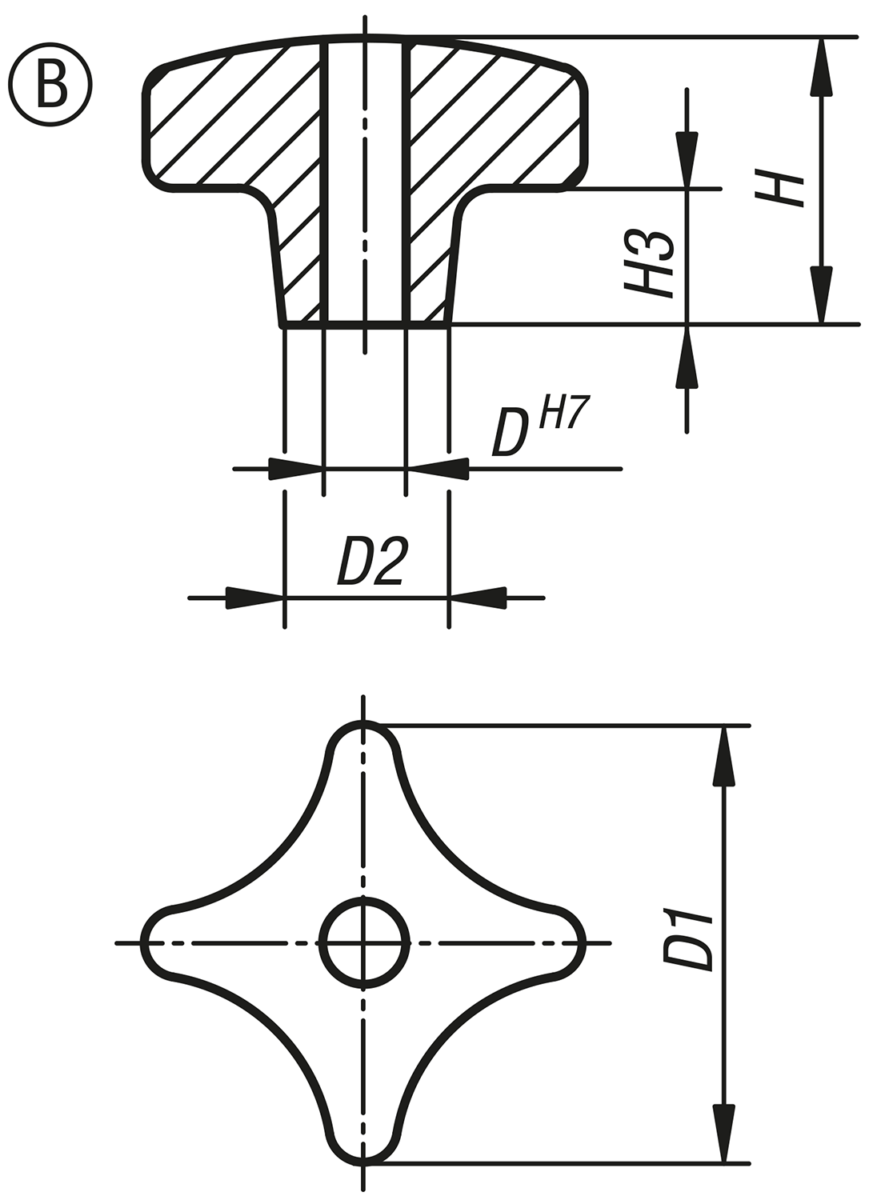

Korsvred liknande DIN 6335 av gråjärn, Form B, genomgående hål

Mer information

Ritningar

Korsvred liknande DIN 6335 av gråjärn, Form B, genomgående hål

Artikelval/-filter.

Beställningsnr.

FormGrundkroppens
yta
D

D1D2HH3CADTillb.PrisBeställ
K0147.206Bplanslipad632122010 14,35 SEK
K0147.208Bplanslipad840142514 19,86 SEK
K0147.210Bplanslipad1050183220 26,03 SEK
K0147.212Bplanslipad1263204025 35,06 SEK
K0147.216Bplanslipad1680255030 57,29 SEK
K0147.220Bplanslipad20100326338 111,15 SEK

Korsvred DIN 6335 av gråjärn, Form C, bottenhål

Mer information

Ritningar

Korsvred DIN 6335 av gråjärn, Form C, bottenhål

Artikelval/-filter.

Beställningsnr.FormUtförande 1D

D1D2HH3TT1CADTillb.PrisBeställ
K0147.306C-6321220101215 14,35 SEK
K0147.308C-8401425141518 19,86 SEK
K0147.310C-10501832201821 26,03 SEK
K0147.312C-12632040252225 35,06 SEK
K0147.316C-16802550302832 57,29 SEK
K0147.320C-201003263383640 111,15 SEK

Korsvred DIN 6335 av gråjärn, Form D

Mer information

Ritningar

Korsvred DIN 6335 av gråjärn, Form D

Artikelval/-filter.

Beställningsnr.FormUtförande 1D

D1D2D6HH3TCADTillb.PrisBeställ
K0147.406D-M632126,4201010 14,35 SEK
K0147.408D-M840148,4251413 19,86 SEK
K0147.410D-M10501810,5322016 26,03 SEK
K0147.412D-M12632013402520 35,06 SEK
K0147.416D-M16802517503020 57,29 SEK
K0147.420D-M201003221633825 111,15 SEK

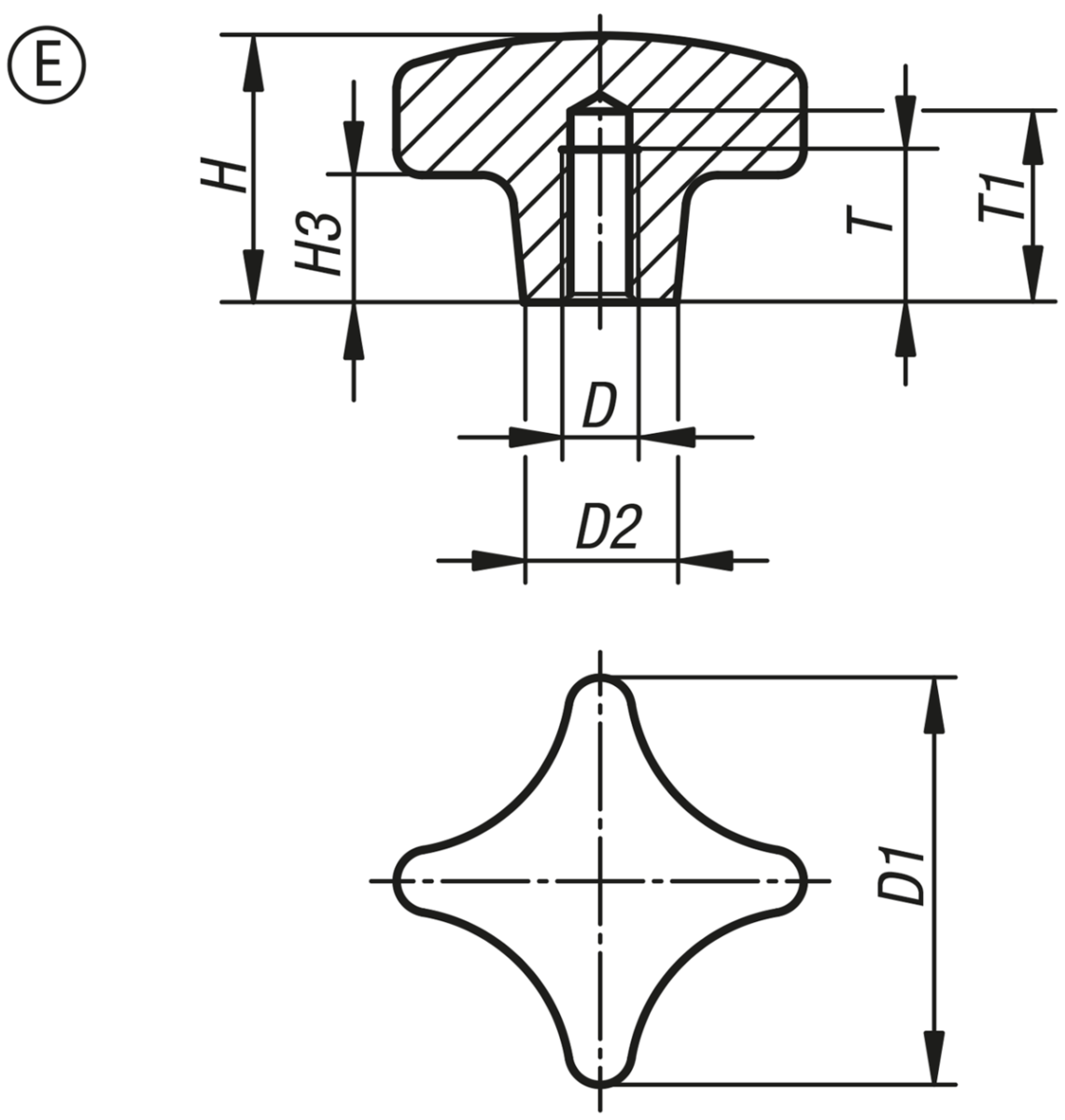

Korsvred DIN 6335 av gråjärn, Form E, gängat bottenhål

Mer information

Ritningar

Korsvred DIN 6335 av gråjärn, Form E, gängat bottenhål

Artikelval/-filter.

Beställningsnr.FormGrundkroppens
yta
D

D1D2HH3TT1CADTillb.PrisBeställ
K0147.506EplanslipadM6321220101215 14,35 SEK
K0147.508EplanslipadM8401425141518 19,86 SEK
K0147.510EplanslipadM10501832201821 26,03 SEK
K0147.512EplanslipadM12632040252225 35,06 SEK
K0147.516EplanslipadM16802550302832 57,29 SEK
K0147.520EplanslipadM201003263383640 111,15 SEK

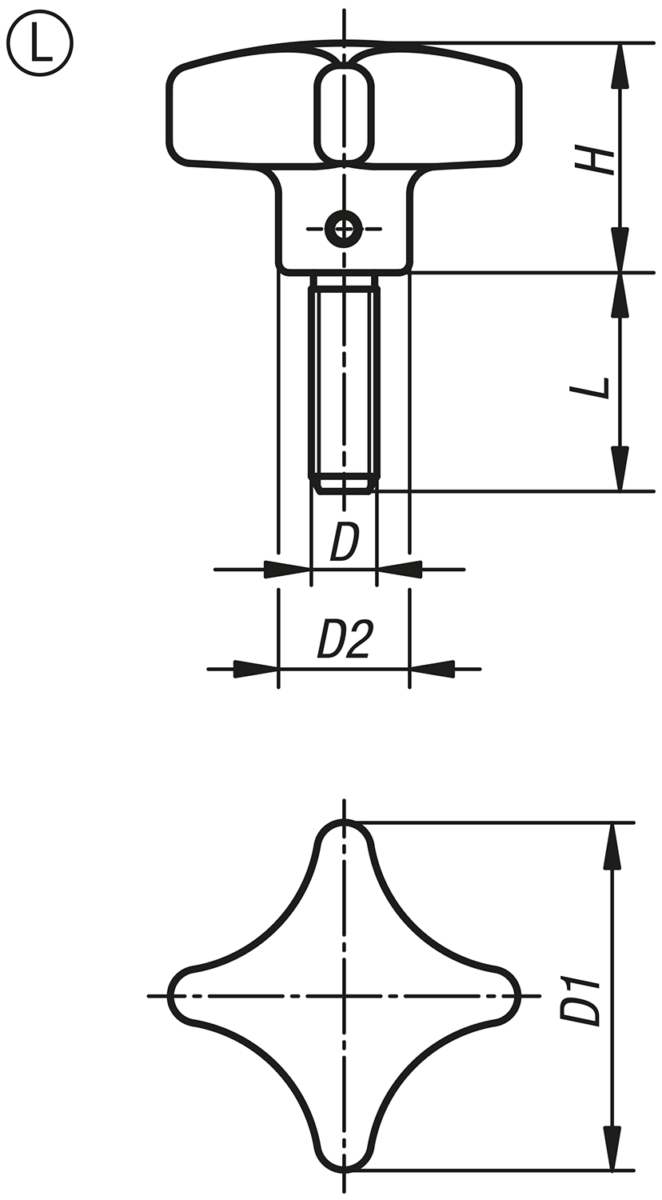

Korsvred DIN 6335 av gråjärn, Form L, med yttergänga

Mer information

Ritningar

Korsvred DIN 6335 av gråjärn, Form L, med yttergänga

Artikelval/-filter.

Beställningsnr.FormUtförande 1D

D1D2HLCADTillb.PrisBeställ
K0147.606X15L-M632122015 53,11 SEK
K0147.606X20L-M632122020 53,68 SEK
K0147.606X25L-M632122025 53,87 SEK
K0147.606X30L-M632122030 54,15 SEK
K0147.606X40L-M632122040 55,10 SEK
K0147.606X50L-M632122050 55,67 SEK
K0147.608X20L-M840142520 59,00 SEK
K0147.608X25L-M840142525 60,61 SEK
K0147.608X30L-M840142530 60,80 SEK
K0147.608X40L-M840142540 61,18 SEK
K0147.608X50L-M840142550 61,94 SEK
K0147.610X20L-M1050183220 78,85 SEK
K0147.610X25L-M1050183225 79,04 SEK
K0147.610X30L-M1050183230 79,52 SEK
K0147.610X40L-M1050183240 80,18 SEK
K0147.610X50L-M1050183250 80,66 SEK
K0147.612X20L-M1263204020 82,37 SEK
K0147.612X30L-M1263204030 82,65 SEK
K0147.612X40L-M1263204040 84,17 SEK
K0147.612X50L-M1263204050 84,93 SEK
