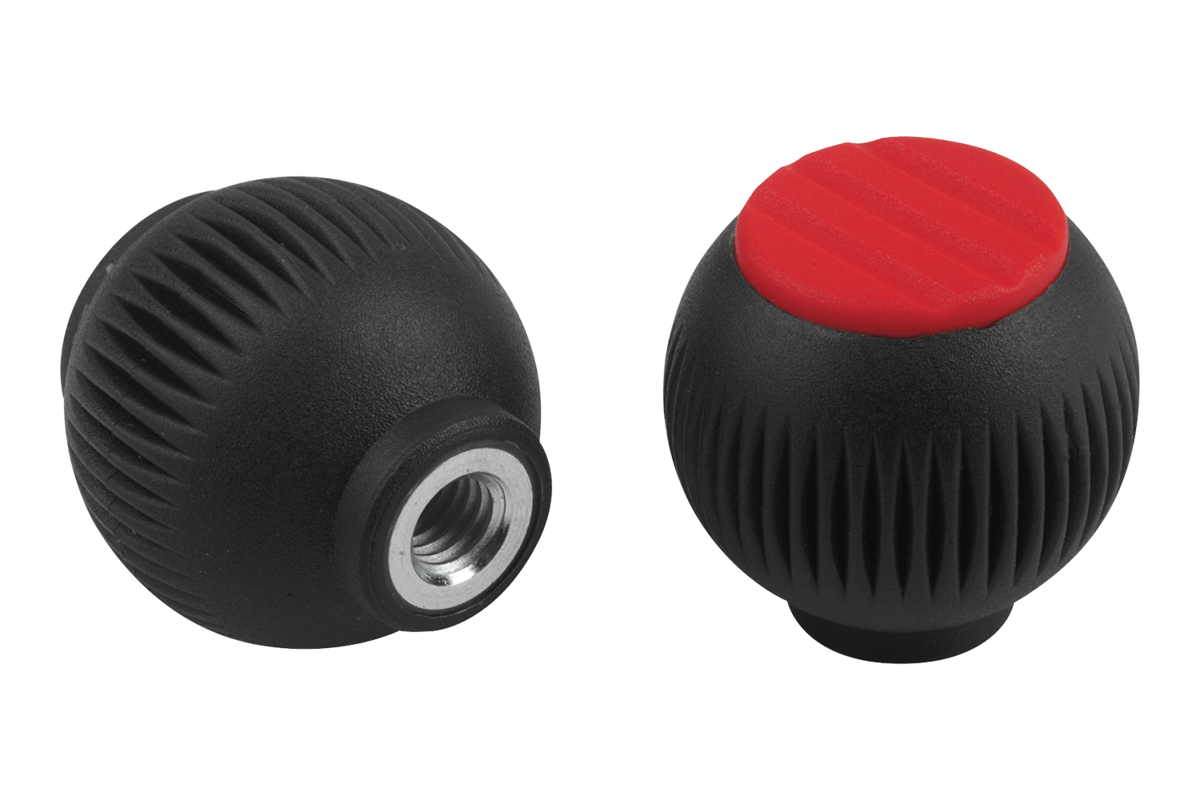

Handtagskulor med innergänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Handtagskulor
      - Handtagskulor med innergänga

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Termoplast, svartgrå.
Bussning av stål 5.8 eller rostfritt stål 1.4305.

Utförande:Stål blåkromaterat eller blankt rostfritt stål.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0253_IG Handtagskulor med innergänga

242 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Material komponent	Färg lock	D	D1	D2	D3	H	H1	H2	T	Pris
K0253.106	stål	svartgrå RAL 7021	M6	25	12	17	25	3	2	10	28,27 SEK
K0253.1061	stål	orange RAL 2004	M6	25	12	17	25	3	2	10	28,27 SEK
K0253.1062	stål	signalgrön RAL 6032	M6	25	12	17	25	3	2	10	28,27 SEK
K0253.1063	stål	blå RAL 5017	M6	25	12	17	25	3	2	10	28,27 SEK
K0253.1065	stål	ljusgrå RAL 7035	M6	25	12	17	25	3	2	10	28,27 SEK
K0253.1066	stål	trafikrött RAL 3020	M6	25	12	17	25	3	2	10	28,27 SEK
K0253.1067	stål	rapsgul RAL 1021	M6	25	12	17	25	3	2	10	28,27 SEK
K0253.208	stål	svartgrå RAL 7021	M8	32	15,5	19	33	3,5	2,6	14	31,96 SEK
K0253.2081	stål	orange RAL 2004	M8	32	15,5	19	33	3,5	2,6	14	31,96 SEK
K0253.2082	stål	signalgrön RAL 6032	M8	32	15,5	19	33	3,5	2,6	14	31,96 SEK
K0253.2083	stål	blå RAL 5017	M8	32	15,5	19	33	3,5	2,6	14	31,96 SEK
K0253.2085	stål	ljusgrå RAL 7035	M8	32	15,5	19	33	3,5	2,6	14	31,96 SEK
K0253.2086	stål	trafikrött RAL 3020	M8	32	15,5	19	33	3,5	2,6	14	31,96 SEK
K0253.2087	stål	rapsgul RAL 1021	M8	32	15,5	19	33	3,5	2,6	14	31,96 SEK
K0253.310	stål	svartgrå RAL 7021	M10	40	19	23	41	4	3	14	37,10 SEK
K0253.3101	stål	orange RAL 2004	M10	40	19	23	41	4	3	14	37,10 SEK
K0253.3102	stål	signalgrön RAL 6032	M10	40	19	23	41	4	3	14	37,10 SEK
K0253.3103	stål	blå RAL 5017	M10	40	19	23	41	4	3	14	37,10 SEK
K0253.3105	stål	ljusgrå RAL 7035	M10	40	19	23	41	4	3	14	37,10 SEK
K0253.3106	stål	trafikrött RAL 3020	M10	40	19	23	41	4	3	14	37,10 SEK
K0253.3107	stål	rapsgul RAL 1021	M10	40	19	23	41	4	3	14	37,10 SEK
K0253.410	stål	svartgrå RAL 7021	M10	50	24	31	51	5,5	4,5	14	56,72 SEK
K0253.4101	stål	orange RAL 2004	M10	50	24	31	51	5,5	4,5	14	56,72 SEK
K0253.4102	stål	signalgrön RAL 6032	M10	50	24	31	51	5,5	4,5	14	56,72 SEK
K0253.4103	stål	blå RAL 5017	M10	50	24	31	51	5,5	4,5	14	56,72 SEK
K0253.4105	stål	ljusgrå RAL 7035	M10	50	24	31	51	5,5	4,5	14	56,72 SEK
K0253.4106	stål	trafikrött RAL 3020	M10	50	24	31	51	5,5	4,5	14	56,72 SEK
K0253.4107	stål	rapsgul RAL 1021	M10	50	24	31	51	5,5	4,5	14	56,72 SEK
K0253.412	stål	svartgrå RAL 7021	M12	50	24	31	51	5,5	4,5	18	56,72 SEK
K0253.4121	stål	orange RAL 2004	M12	50	24	31	51	5,5	4,5	18	56,72 SEK
K0253.4122	stål	signalgrön RAL 6032	M12	50	24	31	51	5,5	4,5	18	56,72 SEK
K0253.4123	stål	blå RAL 5017	M12	50	24	31	51	5,5	4,5	18	56,72 SEK
K0253.4125	stål	ljusgrå RAL 7035	M12	50	24	31	51	5,5	4,5	18	56,72 SEK
K0253.4126	stål	trafikrött RAL 3020	M12	50	24	31	51	5,5	4,5	18	56,72 SEK
K0253.4127	stål	rapsgul RAL 1021	M12	50	24	31	51	5,5	4,5	18	56,72 SEK
K0253.0106	rostfritt stål	svartgrå RAL 7021	M6	25	12	17	25	3	2	10	37,30 SEK
K0253.01061	rostfritt stål	orange RAL 2004	M6	25	12	17	25	3	2	10	37,30 SEK
K0253.01062	rostfritt stål	signalgrön RAL 6032	M6	25	12	17	25	3	2	10	37,30 SEK
K0253.01063	rostfritt stål	blå RAL 5017	M6	25	12	17	25	3	2	10	37,30 SEK
K0253.01065	rostfritt stål	ljusgrå RAL 7035	M6	25	12	17	25	3	2	10	37,30 SEK
K0253.01066	rostfritt stål	trafikrött RAL 3020	M6	25	12	17	25	3	2	10	37,30 SEK
K0253.01067	rostfritt stål	rapsgul RAL 1021	M6	25	12	17	25	3	2	10	37,30 SEK
K0253.0208	rostfritt stål	svartgrå RAL 7021	M8	32	15,5	19	33	3,5	2,6	14	44,78 SEK
K0253.02081	rostfritt stål	orange RAL 2004	M8	32	15,5	19	33	3,5	2,6	14	44,78 SEK
K0253.02082	rostfritt stål	signalgrön RAL 6032	M8	32	15,5	19	33	3,5	2,6	14	44,78 SEK
K0253.02083	rostfritt stål	blå RAL 5017	M8	32	15,5	19	33	3,5	2,6	14	44,78 SEK
K0253.02085	rostfritt stål	ljusgrå RAL 7035	M8	32	15,5	19	33	3,5	2,6	14	44,78 SEK
K0253.02086	rostfritt stål	trafikrött RAL 3020	M8	32	15,5	19	33	3,5	2,6	14	44,78 SEK
K0253.02087	rostfritt stål	rapsgul RAL 1021	M8	32	15,5	19	33	3,5	2,6	14	44,78 SEK
K0253.0310	rostfritt stål	svartgrå RAL 7021	M10	40	19	23	41	4	3	14	51,58 SEK
K0253.03101	rostfritt stål	orange RAL 2004	M10	40	19	23	41	4	3	14	51,58 SEK
K0253.03102	rostfritt stål	signalgrön RAL 6032	M10	40	19	23	41	4	3	14	51,58 SEK
K0253.03103	rostfritt stål	blå RAL 5017	M10	40	19	23	41	4	3	14	51,58 SEK
K0253.03105	rostfritt stål	ljusgrå RAL 7035	M10	40	19	23	41	4	3	14	51,58 SEK
K0253.03106	rostfritt stål	trafikrött RAL 3020	M10	40	19	23	41	4	3	14	51,58 SEK
K0253.03107	rostfritt stål	rapsgul RAL 1021	M10	40	19	23	41	4	3	14	51,58 SEK
K0253.0410	rostfritt stål	svartgrå RAL 7021	M10	50	24	31	51	5,5	4,5	14	71,29 SEK
K0253.04101	rostfritt stål	orange RAL 2004	M10	50	24	31	51	5,5	4,5	14	71,29 SEK
K0253.04102	rostfritt stål	signalgrön RAL 6032	M10	50	24	31	51	5,5	4,5	14	71,29 SEK
K0253.04103	rostfritt stål	blå RAL 5017	M10	50	24	31	51	5,5	4,5	14	71,29 SEK
K0253.04105	rostfritt stål	ljusgrå RAL 7035	M10	50	24	31	51	5,5	4,5	14	71,29 SEK
K0253.04106	rostfritt stål	trafikrött RAL 3020	M10	50	24	31	51	5,5	4,5	14	71,29 SEK
K0253.04107	rostfritt stål	rapsgul RAL 1021	M10	50	24	31	51	5,5	4,5	14	71,29 SEK
K0253.0412	rostfritt stål	svartgrå RAL 7021	M12	50	24	31	51	5,5	4,5	18	71,29 SEK
K0253.04121	rostfritt stål	orange RAL 2004	M12	50	24	31	51	5,5	4,5	18	71,29 SEK
K0253.04122	rostfritt stål	signalgrön RAL 6032	M12	50	24	31	51	5,5	4,5	18	71,29 SEK
K0253.04123	rostfritt stål	blå RAL 5017	M12	50	24	31	51	5,5	4,5	18	71,29 SEK
K0253.04125	rostfritt stål	ljusgrå RAL 7035	M12	50	24	31	51	5,5	4,5	18	71,29 SEK
K0253.04126	rostfritt stål	trafikrött RAL 3020	M12	50	24	31	51	5,5	4,5	18	71,29 SEK
K0253.04127	rostfritt stål	rapsgul RAL 1021	M12	50	24	31	51	5,5	4,5	18	71,29 SEK
