Artikelbeskrivning/produktbilder

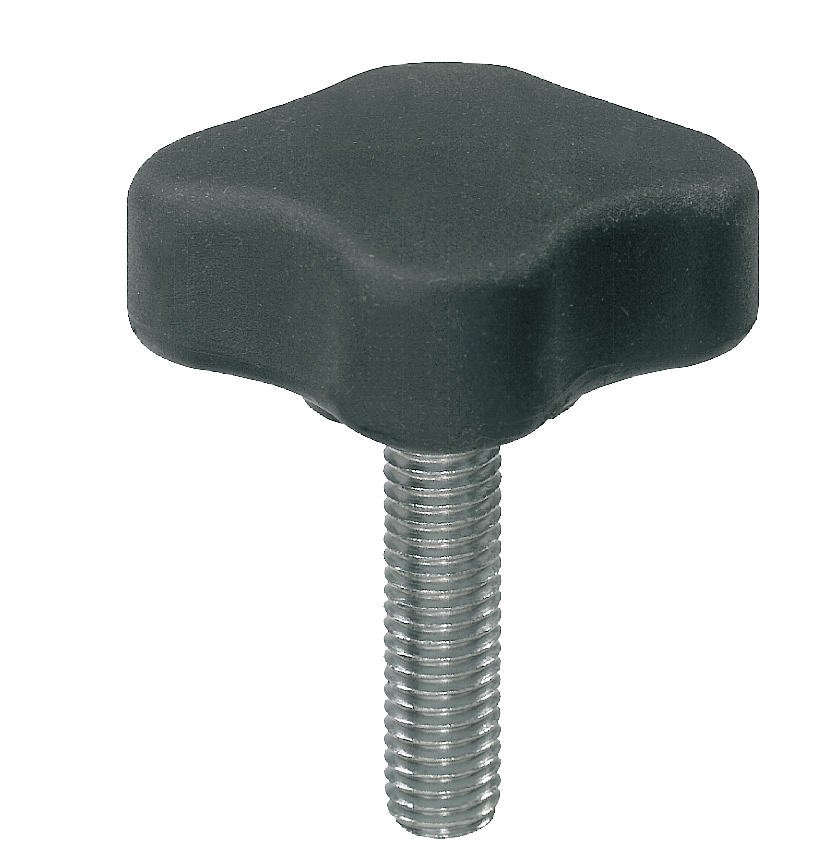

BeskrivningMaterial, utförande:Grundkropp i hård termoplast, svart.
Hölje i mjuk termoplast, svart.

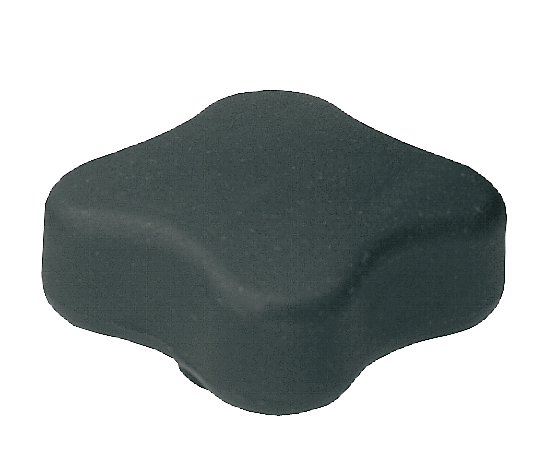

Yttergänga i förzinkat stål hållfasthetsklass 5.8.Anmärkning:De platta fyr-stjärnvreden från SYMPA TOUCH finns i 5 storlekar med inner- och yttergänga.På begäran:Ytterligare yttergängor, skruvlängder utföranden och färger.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0278_AG Fyr-stjärnvred, platta med yttergänga

148 kB

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	H	H1	L	Pris
K0278.3506X15	L	M6	35,5	14,2	15,5	2,8	15	19,13 SEK
K0278.3506X20	L	M6	35,5	14,2	15,5	2,8	20	19,13 SEK
K0278.3506X25	L	M6	35,5	14,2	15,5	2,8	25	19,65 SEK
K0278.3506X35	L	M6	35,5	14,2	15,5	2,8	35	19,65 SEK
K0278.4406X15	L	M6	44,5	17,5	19,3	3,3	15	19,65 SEK
K0278.4406X20	L	M6	44,5	17,5	19,3	3,3	20	19,86 SEK
K0278.4406X25	L	M6	44,5	17,5	19,3	3,3	25	19,86 SEK
K0278.4406X35	L	M6	44,5	17,5	19,3	3,3	35	19,86 SEK
K0278.4408X16	L	M8	44,5	17,5	19,3	3,3	16	21,53 SEK
K0278.4408X25	L	M8	44,5	17,5	19,3	3,3	25	21,74 SEK
K0278.4408X35	L	M8	44,5	17,5	19,3	3,3	35	21,74 SEK
K0278.4410X20	L	M10	44,5	17,5	19,3	3,3	20	21,85 SEK
K0278.4410X30	L	M10	44,5	17,5	19,3	3,3	30	21,85 SEK
K0278.4410X40	L	M10	44,5	17,5	19,3	3,3	40	21,85 SEK
K0278.4410X50	L	M10	44,5	17,5	19,3	3,3	50	21,85 SEK
K0278.5006X15	L	M6	50,8	23,6	22,1	3,8	15	19,13 SEK
K0278.5006X20	L	M6	50,8	23,6	22,1	3,8	20	19,23 SEK
K0278.5006X25	L	M6	50,8	23,6	22,1	3,8	25	20,48 SEK
K0278.5006X35	L	M6	50,8	23,6	22,1	3,8	35	20,48 SEK
K0278.5008X16	L	M8	50,8	23,6	22,1	3,8	16	20,80 SEK
K0278.5008X25	L	M8	50,8	23,6	22,1	3,8	25	20,80 SEK
K0278.5008X35	L	M8	50,8	23,6	22,1	3,8	35	20,80 SEK
K0278.5010X30	L	M10	50,8	23,6	22,1	3,8	30	21,22 SEK
K0278.5010X40	L	M10	50,8	23,6	22,1	3,8	40	23,31 SEK
K0278.5010X50	L	M10	50,8	23,6	22,1	3,8	50	23,94 SEK
K0278.6306X15	L	M6	63,5	31,7	27,7	4,6	15	20,17 SEK
K0278.6306X20	L	M6	63,5	31,7	27,7	4,6	20	20,27 SEK
K0278.6306X25	L	M6	63,5	31,7	27,7	4,6	25	20,27 SEK
K0278.6306X35	L	M6	63,5	31,7	27,7	4,6	35	20,27 SEK
K0278.6308X16	L	M8	63,5	31,7	27,7	4,6	16	21,85 SEK
K0278.6308X25	L	M8	63,5	31,7	27,7	4,6	25	21,95 SEK
K0278.6308X35	L	M8	63,5	31,7	27,7	4,6	35	21,95 SEK
K0278.6310X30	L	M10	63,5	31,7	27,7	4,6	30	23,94 SEK
K0278.6310X40	L	M10	63,5	31,7	27,7	4,6	40	24,45 SEK
K0278.6310X50	L	M10	63,5	31,7	27,7	4,6	50	24,56 SEK
K0278.7608X16	L	M8	76,2	38,1	33,3	5,6	16	28,22 SEK
K0278.7608X25	L	M8	76,2	38,1	33,3	5,6	25	28,22 SEK
K0278.7608X35	L	M8	76,2	38,1	33,3	5,6	35	28,22 SEK
K0278.7610X30	L	M10	76,2	38,1	33,3	5,6	30	28,63 SEK
K0278.7610X40	L	M10	76,2	38,1	33,3	5,6	40	28,63 SEK
K0278.7610X50	L	M10	76,2	38,1	33,3	5,6	50	28,63 SEK
