Fjädergångjärn aluminiumprofil-spännfjädergångjärn 3,8 Nm

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Gångjärn
    - Fjädergångjärn aluminiumprofil-spännfjädergångjärn 3,8 Nm

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Aluminium 6060 T5.
Täckplugg i PA 6.6.
Brickor i POM.Utförande:Svartanodiserad.
Färglöst anodiserad.Anmärkning:Gångjärnen har en integrerad spännfjäder av stål. Den gör att dörrar och luckor kan öppnas och stängas automatiskt.
De frisvängande gångjärnen kan kombineras med gångjärnen med fjädrar eftersom de har samma mått och utseende.
Öppningsvinkel 270°.

Vridmoment för öppnande fjäder:
M(0°): 3,80 Nm / M(90°): 3,10 Nm / M(180°): 2,40 Nm
Vridmoment för stängande fjäder:
M(0°): 2,20 Nm / M(90°) : 2,90 Nm / M(180°): 3,50 Nm

Fästs med cylinderskruvar enligt DIN 912/ DIN EN ISO 4762.

Belastningsvärdena som anges för gångjärnen är icke bindande riktvärden utan hänsyn till säkerhetsfaktorer och utan något ansvar från vår sida. Värdena anges endast som information och är ingen juridiskt bindande garanti för egenskaperna.
Belastningsvärdena fastställs i laboratorievillkor. Användaren måste själv avgöra om gångjärnet är lämpligt för den aktuella användningen.
De olika materialen som gångjärnen fästs på, de olika infästningssätten, väderförhållanden och slitage kan påverka de fastställda värdena.Temperaturområde:Från -20 °C till +80 °CTillbehör:Cylinderskruvar med insexkant DIN 912/DIN EN ISO 4762.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1182 Fjädergångjärn aluminiumprofil-spännfjädergångjärn 3,8 Nm

175 kB

Tekniska anvisningar för fjädergångjärn

93,8 kB

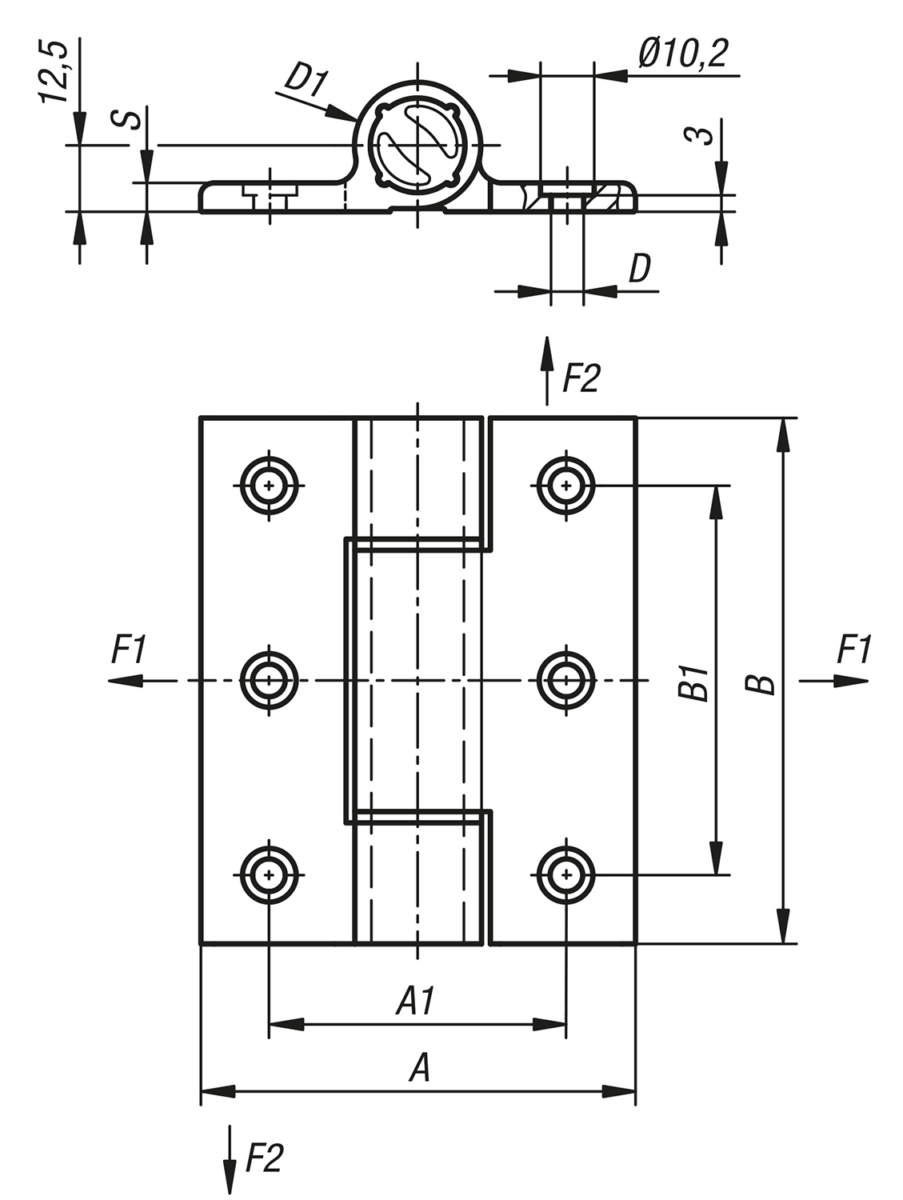

Ritningar (total översikt)

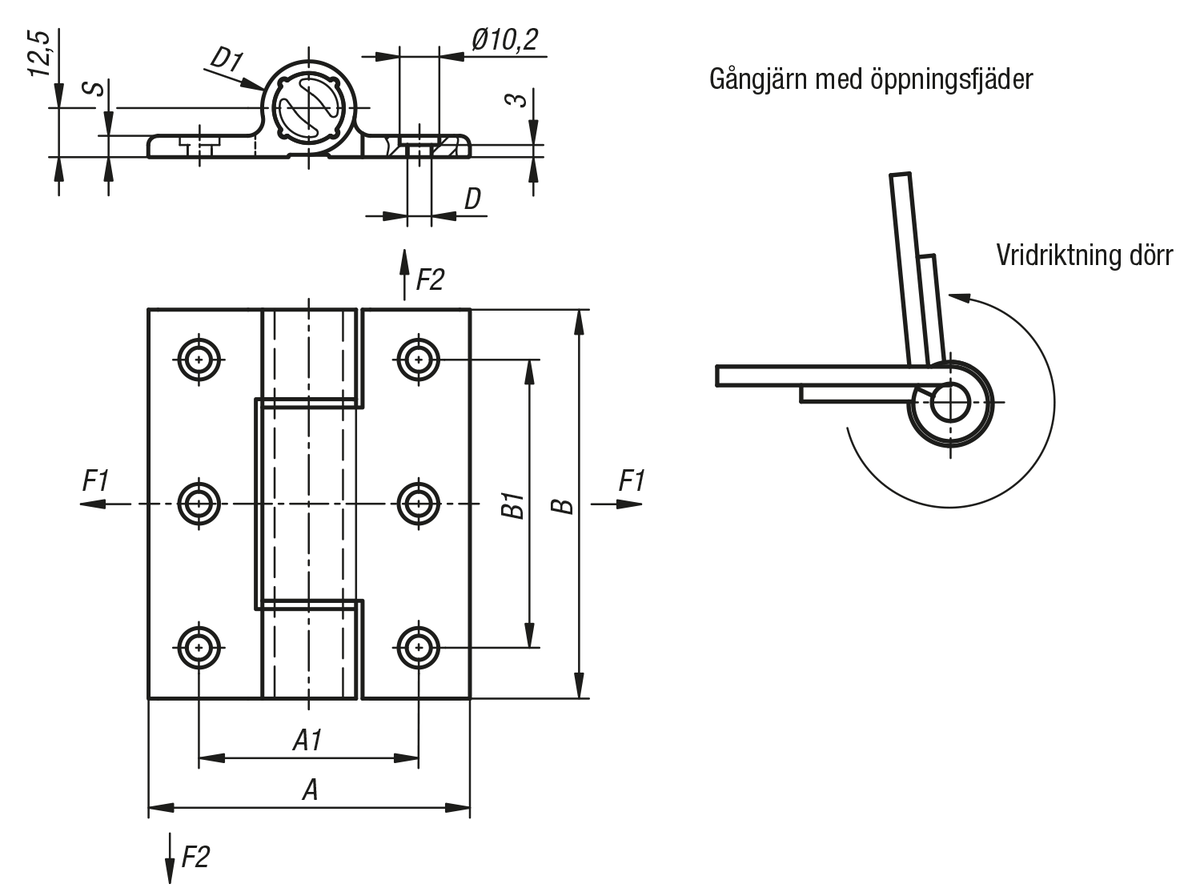

Fjädergångjärn aluminiumprofil-spännfjädergångjärn 3,8 Nm, fjäder öppning

Mer information

Ritningar

Fjädergångjärn aluminiumprofil-spännfjädergångjärn 3,8 Nm, fjäder öppning

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Grundkroppens yta	A	A1	B	B1	D	D1	S	CAD	Tillb.	Pris	Beställ
K1182.8210001	svart	eloxerad	82,5	56,5	100	74	6,2	24	5,5			422,01 SEK
K1182.821000	färglös	eloxerad	82,5	56,5	100	74	6,2	24	5,5			422,01 SEK

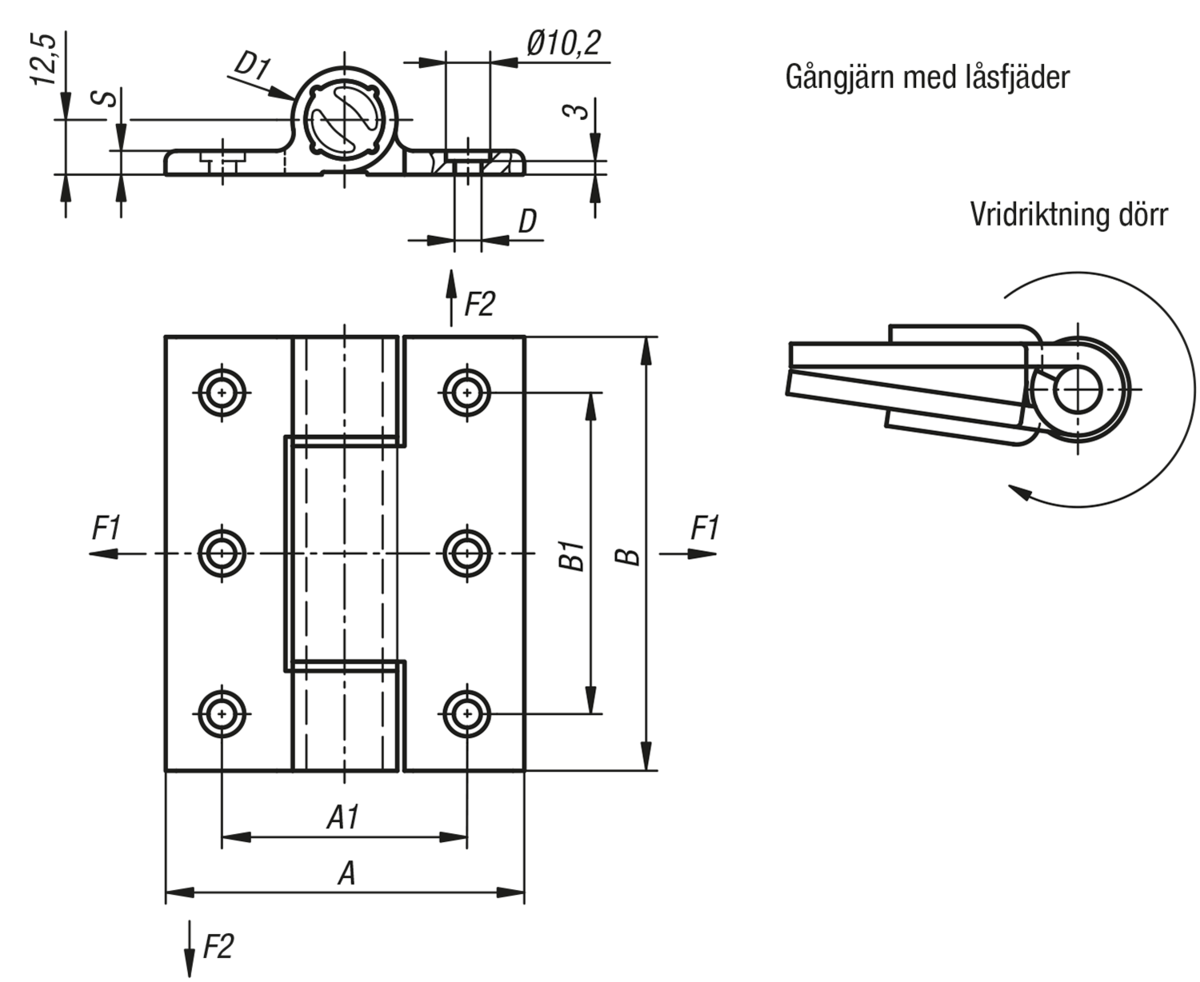

Fjädergångjärn aluminiumprofil-spännfjädergångjärn 3,8 Nm, fjäder stängning

Mer information

Ritningar

Fjädergångjärn aluminiumprofil-spännfjädergångjärn 3,8 Nm, fjäder stängning

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Grundkroppens yta	A	A1	B	B1	D	D1	S	CAD	Tillb.	Pris	Beställ
K1182.8210011	svart	eloxerad	82,5	56,5	100	74	6,2	24	5,5			457,56 SEK
K1182.821001	färglös	eloxerad	82,5	56,5	100	74	6,2	24	5,5			457,56 SEK

Fjädergångjärn aluminiumprofil-spännfjädergångjärn 3,8 Nm, utan fjäder

Mer information

Ritningar

Fjädergångjärn aluminiumprofil-spännfjädergångjärn 3,8 Nm, utan fjäder

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Grundkroppens yta	A	A1	B	B1	D	D1	S	F1 N	F2 N	Produkttyp	Infästningsalternativ	CAD	Tillb.	Pris	Beställ
K1182.821002	färglös	eloxerad	82,5	56,5	100	74	6,2	24	5,5	9190	14080	gångjärn	fästhål			320,12 SEK
K1182.8210021	svart	eloxerad	82,5	56,5	100	74	6,2	24	5,5	9190	14080	gångjärn	fästhål			320,12 SEK
