K1347Fastskruvbara gångjärn i rostfritt stål |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Rostfritt stål 1.4301.Utförande:Mattpolerat.Anmärkning:Fastskruvbara gångjärn för innanförliggande dörr. Öppningsvinkeln är max. 270°.Ritningsinformation:1) Båda rullar på långa delen svetsade
2) Smörjnippel NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
Fastskruvbart gångjärn i stål eller rostfritt stål, Form A, lång hållare |
Mer information |
| Beställningsnr. | Form | Form-typ | Material
grundkropp | Grundkroppens
yta | A | A1 | A2 | A3 | A4 | B
| B2 | B3 | CAD | Tillb. | Pris | Beställ |
|---|
| K1347.06701161932 | A | lång hållare | rostfritt stål A2 | mattpolerat | 186 | 32 | 19 | 116 | 70 | 65 | 51 | 7 |  | | 277,02 SEK | | | K1347.067011619321 | A | lång hållare | stål | förzinkat | 186 | 32 | 19 | 116 | 70 | 65 | 51 | 7 | | | 130,34 SEK | |
| Beställningsnr. | D
| D1 | D2 | H | H1 | H2 | CAD | Tillb. | Pris | Beställ |
|---|
| K1347.06701161932 | 16 | 6,6 | 8 | 18 | 9 | 3,75 | | | 277,02 SEK | | | K1347.067011619321 | 16,5 | 6,6 | 8 | 19 | 9,5 | 4 | | | 130,34 SEK | |
|

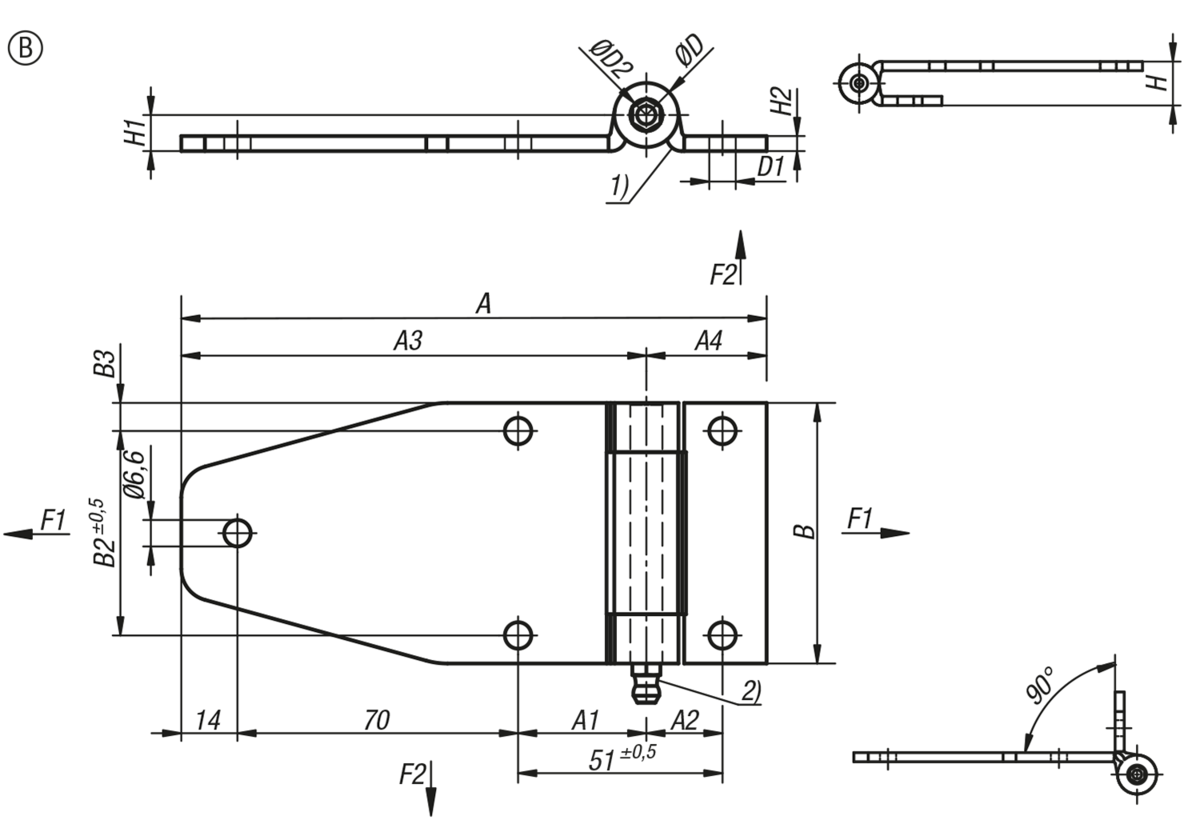

Fastskruvbart gångjärn i stål eller rostfritt stål, Form B, kort hållare |
Mer information |
| Beställningsnr. | Form | Form-typ | Material
grundkropp | Grundkroppens
yta | A | A1 | A2 | A3 | A4 | B
| B2 | B3 | CAD | Tillb. | Pris | Beställ |
|---|
| K1347.063011619320 | B | kortad hållare | rostfritt stål A2 | mattpolerat | 146 | 32 | 19 | 116 | 30 | 65 | 51 | 7 | | | 277,02 SEK | | | K1347.063011619321 | B | kortad hållare | stål | förzinkat | 146 | 32 | 19 | 116 | 30 | 65 | 51 | 7 | | | 130,34 SEK | |
| Beställningsnr. | D
| D1 | D2 | H | H1 | H2 | CAD | Tillb. | Pris | Beställ |
|---|
| K1347.063011619320 | 16 | 6,6 | 8 | 18 | 9 | 3,75 | | | 277,02 SEK | | | K1347.063011619321 | 16,5 | 6,6 | 8 | 19 | 9,5 | 4 | | | 130,34 SEK | |
|
|
|

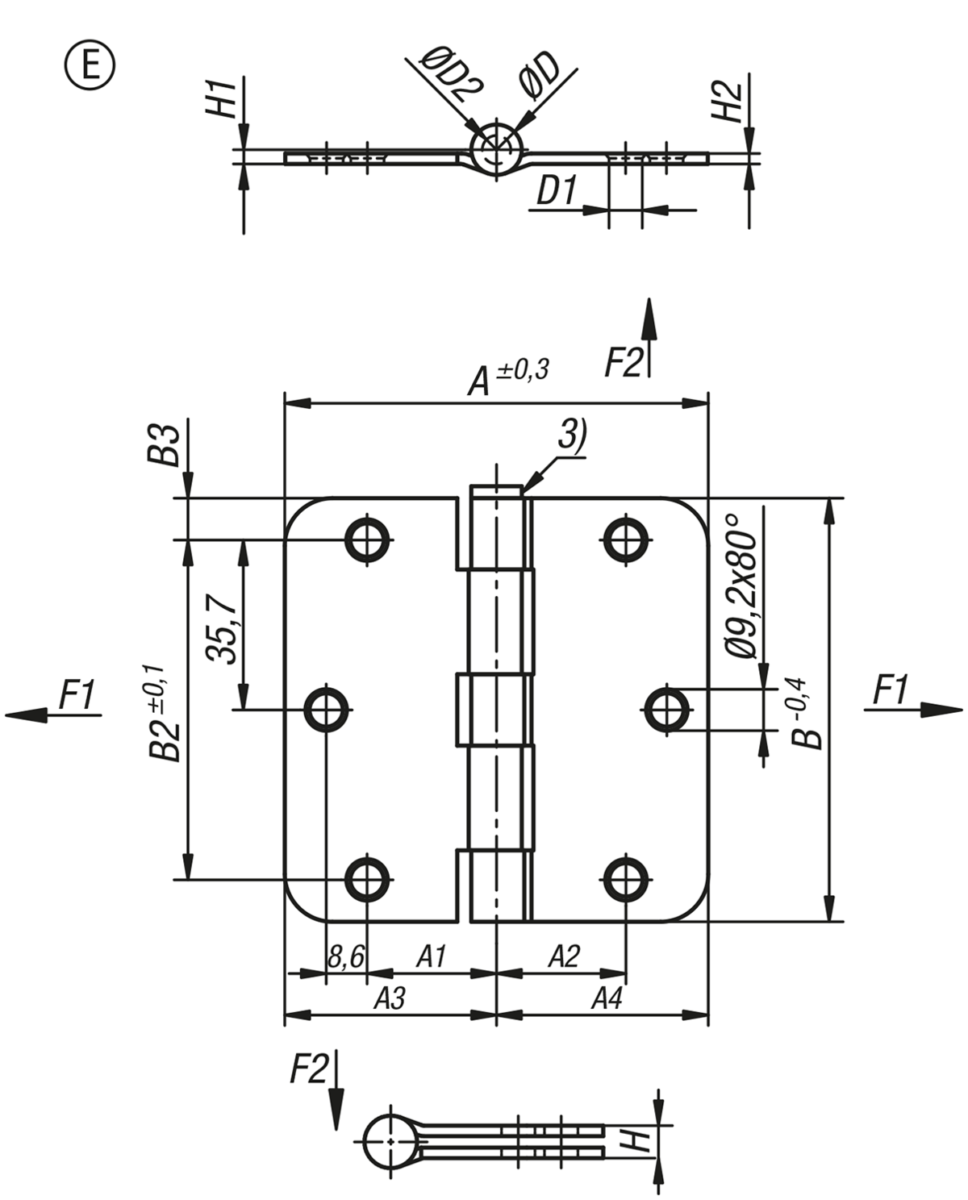

Fastskruvbart gångjärn i stål eller rostfritt stål, Form E, rätvinklig |
Mer information |
| Beställningsnr. | Form | Form-typ | Material
grundkropp | Grundkroppens
yta | A | A1 | A2 | A3 | A4 | B
| B2 | B3 | CAD | Tillb. | Pris | Beställ |
|---|
| K1347.074404427272 | E | rektangulär | stål | kromat | 89 | 27,2 | 27,2 | 44,5 | 44,5 | 89 | 71,4 | 8,8 | | | 31,83 SEK | | | K1347.074404427273 | E | rektangulär | stål | matt mässingpläterad | 89 | 27,2 | 27,2 | 44,5 | 44,5 | 89 | 71,4 | 8,8 | | | 51,49 SEK | |
| Beställningsnr. | D
| D1 | D2 | H | H1 | H2 | CAD | Tillb. | Pris | Beställ |
|---|
| K1347.074404427272 | 10,6 | 7 | 6 | 6 | 3 | 2,2 | | | 31,83 SEK | | | K1347.074404427273 | 10,6 | 7 | 6 | 6 | 3 | 2,2 | | | 51,49 SEK | |
|
