Gångjärn i rostfritt stål

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Gångjärn
    - Gångjärn i rostfritt stål

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Rostfritt stål 1.4401.Utförande:Polerat eller blästratAnmärkning:Gångjärn med fast stift och försänkta hål.

Belastningsvärdena som anges för gångjärnen är icke bindande riktvärden utan hänsyn till säkerhetsfaktorer och utan något ansvar från vår sida. Värdena anges endast som information och är ingen juridiskt bindande garanti för egenskaperna.

Belastningsvärdena fastställs i laboratorievillkor. Användaren måste själv avgöra om gångjärnet är lämpligt för den aktuella användningen.

De olika materialen som gångjärnen fästs på, de olika infästningssätten, väderförhållanden och slitage kan påverka de fastställda värdena.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1085 Gångjärn i rostfritt stål

195 kB

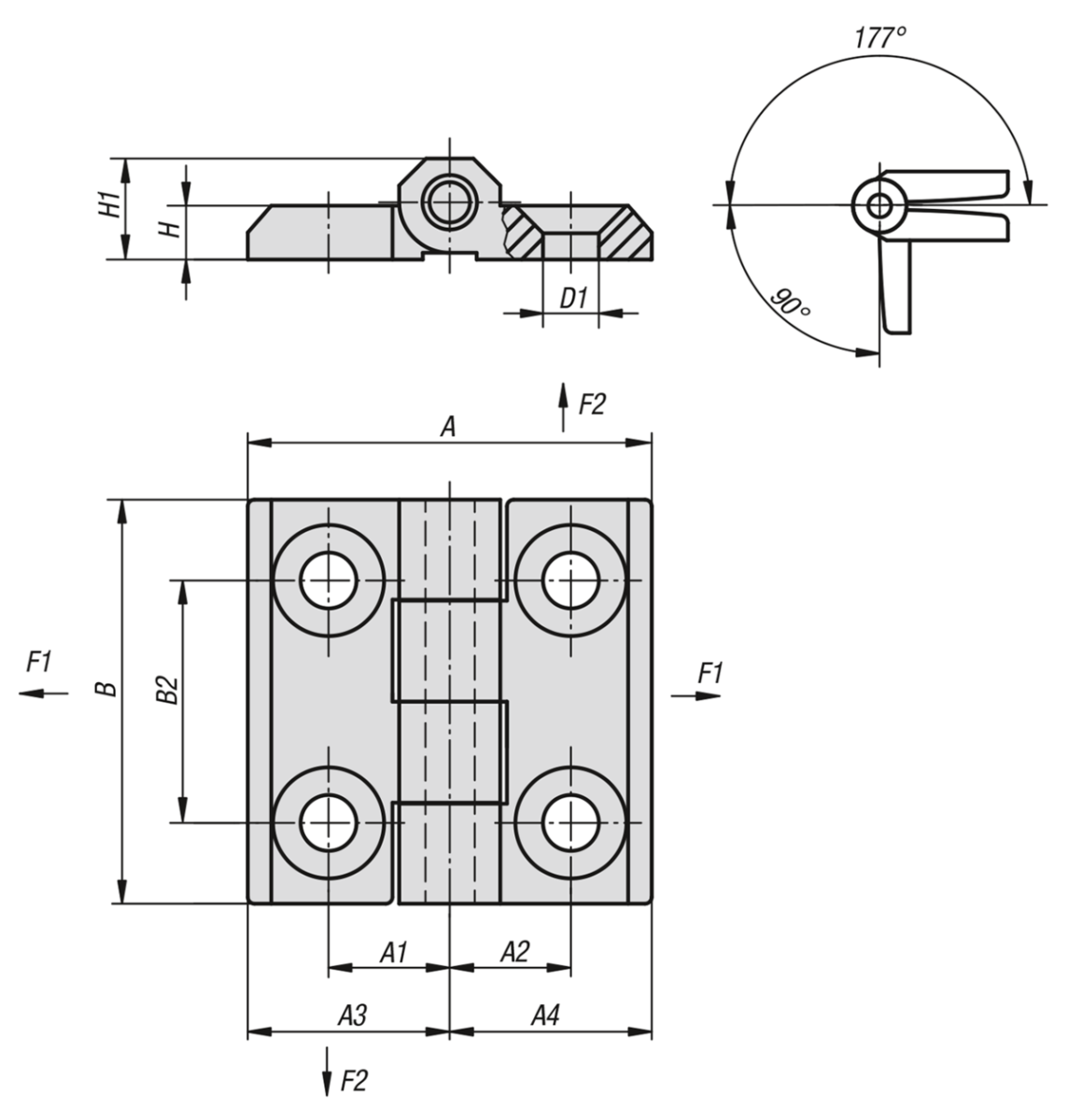

Ritningar

Artikelval/-filter.

Beställningsnr.	Grundkroppens yta	A	A1	A2	A3	A4	B	B2	D1	H	H1	F1 max. kN	F2 max. kN	Pris
K1085.052013130	polerat	39	12,5	12,5	19,5	19,5	39	25	5,5	4	9	0,8	0,6	137,66 SEK
K1085.052013131	blästrat	39	12,5	12,5	19,5	19,5	39	25	5,5	4	9	0,8	0,6	104,69 SEK
K1085.062515150	polerat	50	15	15	25	25	50	30	6,5	6	12	1,1	0,9	152,29 SEK
K1085.062515151	blästrat	50	15	15	25	25	50	30	6,5	6	12	1,1	0,9	122,65 SEK
K1085.083018180	polerat	60	18	18	30	30	60	36	8,5	8	15	2	1,5	232,75 SEK
K1085.083018181	blästrat	60	18	18	30	30	60	36	8,5	8	15	2	1,5	232,75 SEK
