Gångjärn svetsbara, Form A

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Gångjärn
    - Gångjärn, svetsbara
      - Gångjärn svetsbara, Form A

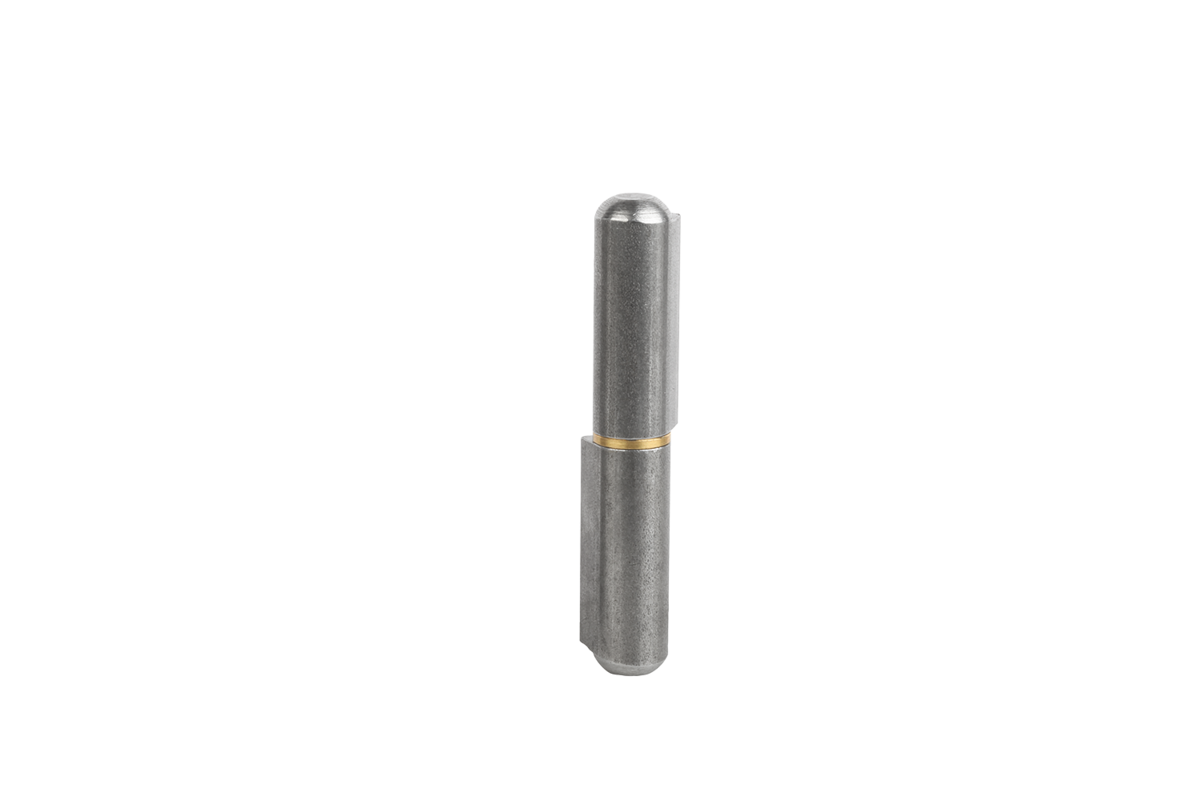

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Gångjärn i stål.
Mellanbricka i mässing.
Axel i stål eller mässing.Utförande:Blanka ståldelar.Anmärkning:Gångjärnen består av svetsbart profilstål.
I nedre gångjärnshalvan sitter ett fast stift.
De olika stålkvaliteterna i svetsfogarna och fästena där gångjärnsrullarna sitter måste vara minst lika bra som eller bättre än:
S235JR+AR enligt EN 10025-2:2004–10
DIN 8563 del 3 eller Fe E 235 enligt SIA 161Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0984_A Gångjärn svetsbara, Form A

122 kB

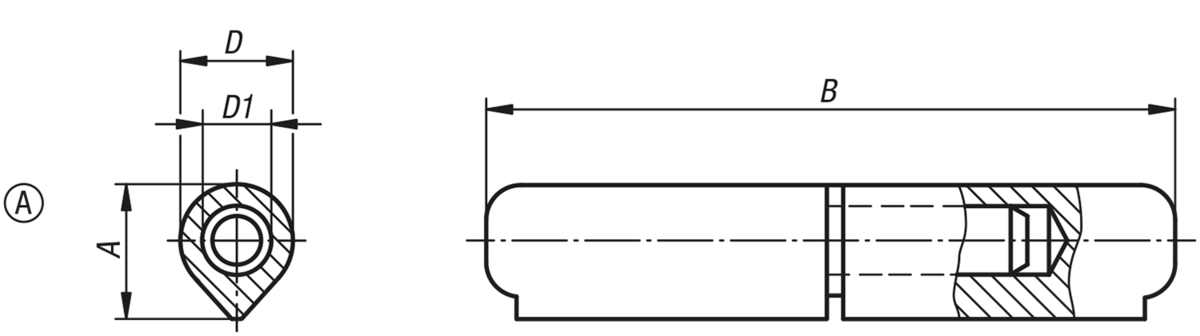

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	A	B	D	D1	Pris
K0984.008040012	A	stål	9,7	40	8	5	14,96 SEK
K0984.008050012	A	stål	9,7	50	8	5	15,84 SEK
K0984.010060012	A	stål	12,7	60	10	6	16,90 SEK
K0984.010070012	A	stål	12	70	10	6	25,84 SEK
K0984.013080012	A	stål	15,5	80	13	8	26,22 SEK
K0984.016100012	A	stål	20	100	16	10	37,59 SEK
K0984.016120012	A	stål	20	120	16	11	49,73 SEK
K0984.018135012	A	stål	22	135	18	12	68,76 SEK
K0984.020150012	A	stål	25	150	20	13	79,94 SEK
K0984.020180012	A	stål	25	180	20	14	102,76 SEK
K0984.023200012	A	stål	28,5	200	23	16	172,21 SEK
K0984.008040022	A	mässing	9,7	40	8	5	16,51 SEK
K0984.008050022	A	mässing	9,7	50	8	5	17,58 SEK
K0984.010060022	A	mässing	12,7	60	10	6	20,69 SEK
K0984.010070022	A	mässing	12	70	10	6	32,25 SEK
K0984.013080022	A	mässing	15,5	80	13	8	34,68 SEK
K0984.016100022	A	mässing	20	100	16	10	44,00 SEK
K0984.016120022	A	mässing	20	120	16	11	60,13 SEK
K0984.018135022	A	mässing	22	135	18	12	80,23 SEK
K0984.020150022	A	mässing	25	150	20	13	107,03 SEK
K0984.020180022	A	mässing	25	180	20	14	119,95 SEK
K0984.023200022	A	mässing	28,5	200	23	16	221,83 SEK
