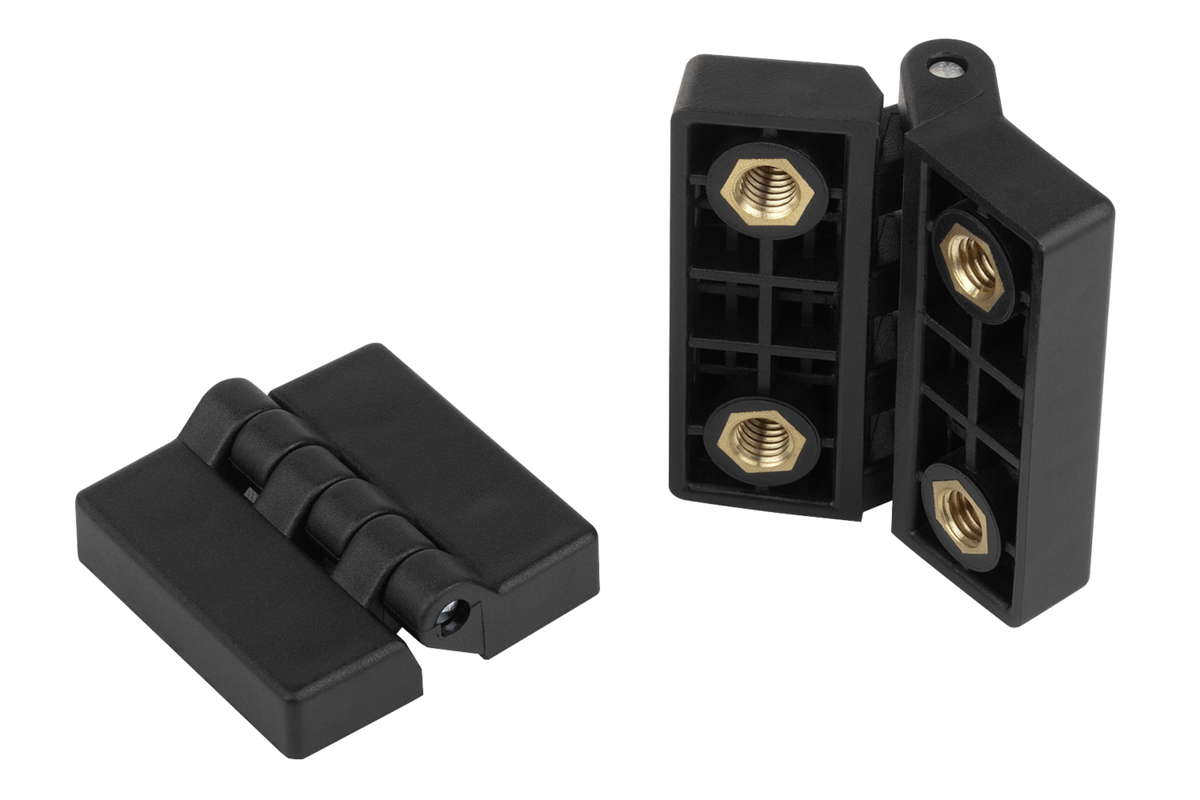

Gångjärn i plast, med bussning

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Gångjärn
    - Gångjärn i plast, med bussning

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Glasfiberförstärkt termoplast.
Axel i stål.
Bussning i mässing.Utförande:Gångjärn svart.
Axel förzinkad.Anmärkning:Belastningsvärdena som anges för gångjärnen är icke bindande riktvärden utan hänsyn till säkerhetsfaktorer och utan något ansvar från vår sida. Värdena anges endast som information och är ingen juridiskt bindande garanti för egenskaperna.

Belastningsvärdena fastställs i laboratorievillkor. Användaren måste själv avgöra om gångjärnet är lämpligt för den aktuella användningen.

De olika materialen som gångjärnen fästs på, de olika infästningssätten, väderförhållanden och slitage kan påverka de fastställda värdena.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1005 Gångjärn i plast, med bussning

155 kB

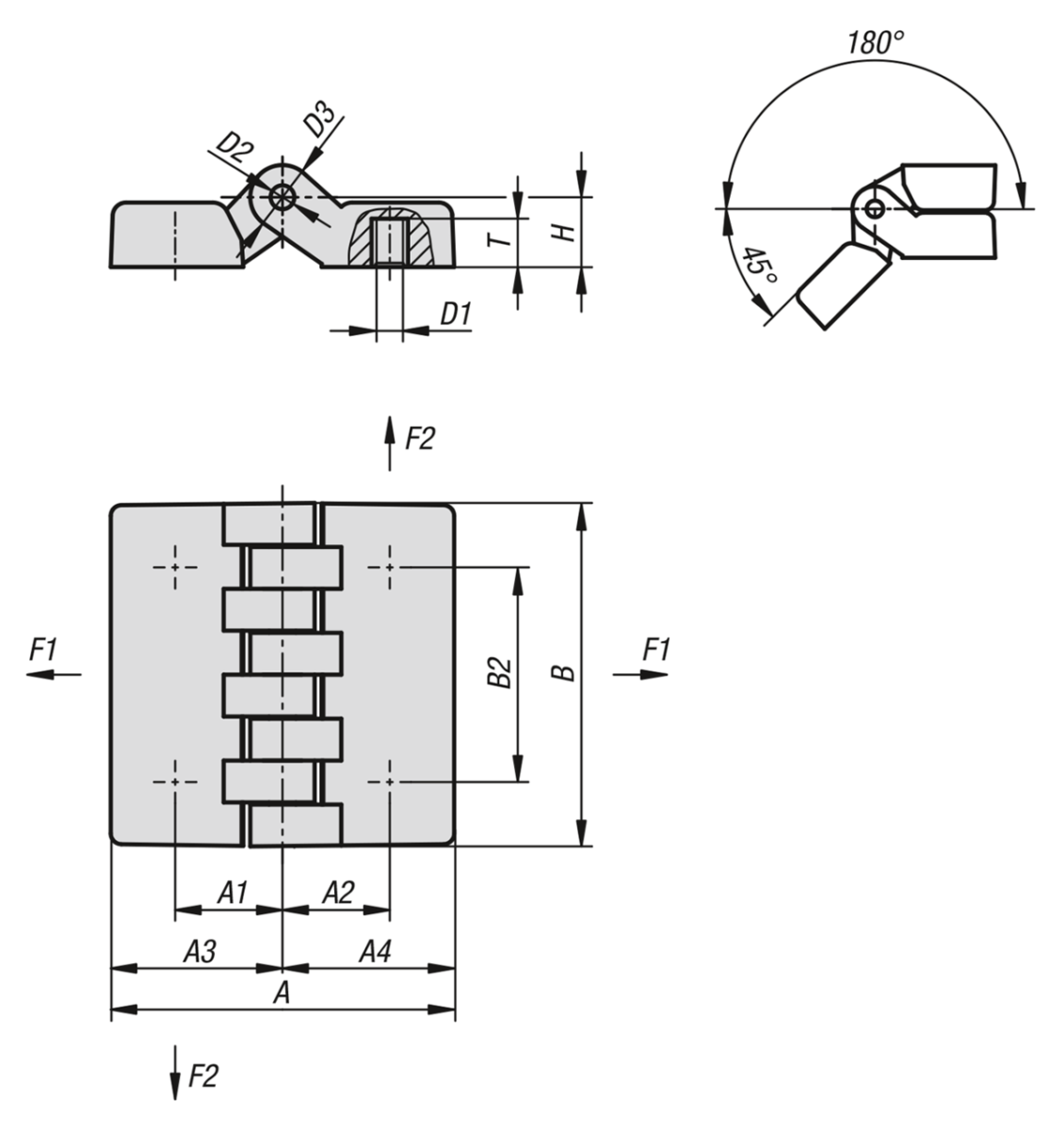

Ritningar

Artikelval/-filter.

Beställningsnr.	A	A1	A2	A3	A4	B	B2	D1	D2	D3	H	T	F1 N	F2 N	Pris
K1005.05241515	48	15	15	24	24	48	30	M5	5	10	10,5	7	2000	1370	52,84 SEK
K1005.06241515	48	15	15	24	24	48	30	M6	5	10	10,5	7	2000	1370	66,34 SEK
K1005.06322020	64	20	20	32	32	64	40	M6	5	12	13	9	4100	1800	92,18 SEK
K1005.08322020	64	20	20	32	32	64	40	M8	5	12	13	9	4100	1800	92,18 SEK
K1005.08483232	95	31,5	31,5	47,5	47,5	95	60	M8	8	18	19	13	2450	2650	164,83 SEK
K1005.10483232	95	31,5	31,5	47,5	47,5	95	60	M10	8	18	19	13	2450	2650	164,83 SEK
