Gångjärn i plast, med bussning och fästskruv

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Gångjärn
    - Gångjärn i plast, med bussning och fästskruv

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Glasfiberförstärkt termoplast.
Axel i stål.
Bussning i mässing.Utförande:Gångjärn svart.
Axel förzinkad.Anmärkning:Belastningsvärdena som anges för gångjärnen är icke bindande riktvärden utan hänsyn till säkerhetsfaktorer och utan något ansvar från vår sida. Värdena anges endast som information och är ingen juridiskt bindande garanti för egenskaperna.

Belastningsvärdena fastställs i laboratorievillkor. Användaren måste själv avgöra om gångjärnet är lämpligt för den aktuella användningen.

De olika materialen som gångjärnen fästs på, de olika infästningssätten, väderförhållanden och slitage kan påverka de fastställda värdena.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1007 Gångjärn i plast, med bussning och fästskruv

162 kB

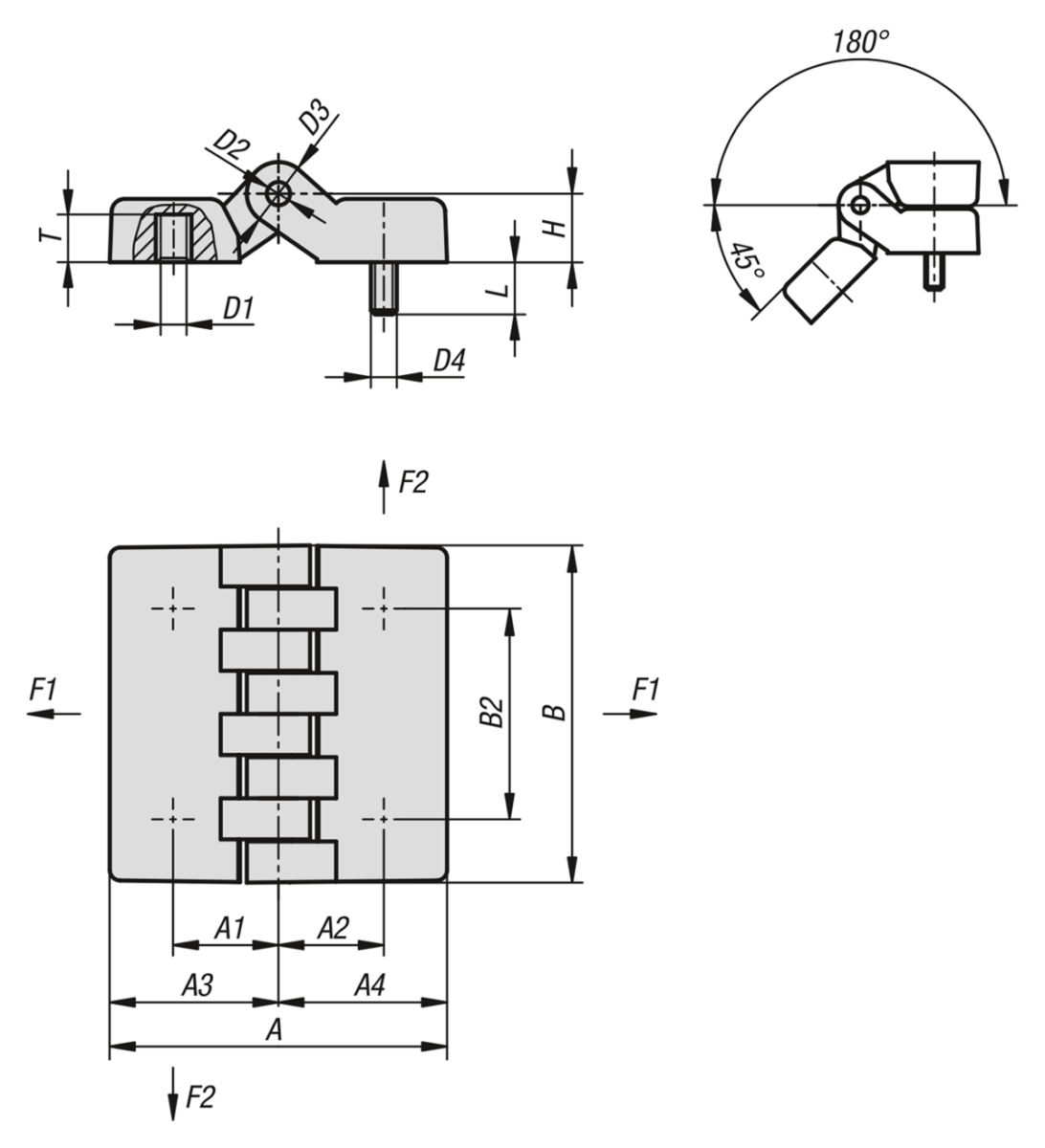

Ritningar

Artikelval/-filter.

Beställningsnr.	A	A1	A2	A3	A4	B	B2	D1	D2	D3	D4	H	L	T	F1 N	F2 N	Pris
K1007.05241515	48	15	15	24	24	48	30	M5	5	10	M5	10,5	15	7	1850	1350	66,34 SEK
K1007.06241515	48	15	15	24	24	48	30	M6	5	10	M6	10,5	15	7	1850	1350	66,34 SEK
K1007.06322020	64	20	20	32	32	64	40	M6	5	12	M6	13	20	9	4000	1600	84,79 SEK
K1007.08322020	64	20	20	32	32	64	40	M8	5	12	M8	13	20	9	4000	1600	84,79 SEK
K1007.08483232	95	31,5	31,5	47,5	47,5	95	60	M8	8	18	M8	19	20	13	3100	1400	137,72 SEK
K1007.10483232	95	31,5	31,5	47,5	47,5	95	60	M10	8	18	M10	19	20	13	3100	1400	137,72 SEK
