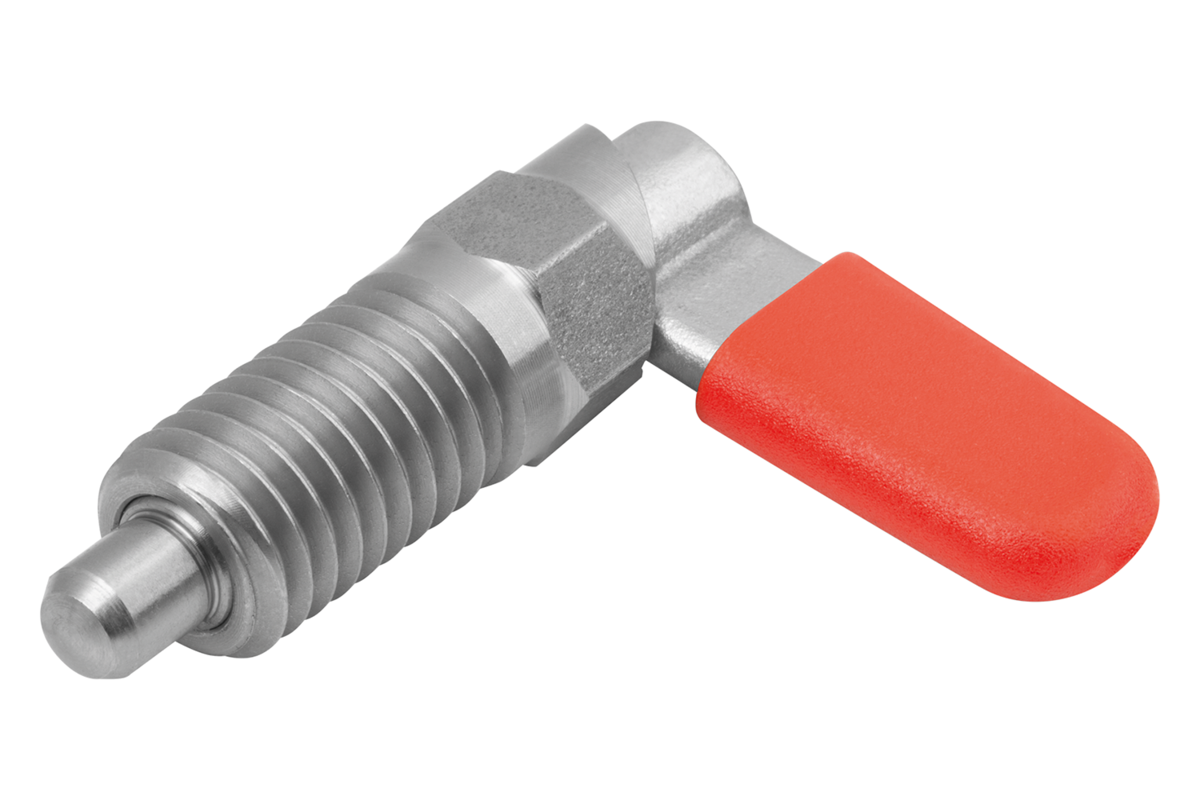

Spärregel av rostfritt stål med sexkant, form C
K1680_C

Spärregel av rostfritt stål med sexkant, form C

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Spärreglar används där spärrläget inte får förändras av tvärgående krafter.
När man vrider regeln 180° dras låsstiftet in, så att spärrläget kan ändras.
Regeln hålls kvar i detta läge av en skåra och därmed förblir låsstiftet indraget.
Material:Regel 1.4308.
Gängad hylsa och låsstift 1.4305.
Tryckfjäder 1.4310.
Regellock av termoplast PA.
Utförande:Gängad hylsa, tryckfjäder och regel blank.
Låsstift slipat och blankt.
Regellock i olika färger:
- svartgrå RAL 7021.
- orange RAL 2004.
- rapsgul RAL 1021.
- signalröd RAL 3020.
- grön RAL 6032.
- trafikblå RAL 5017.
- ljusgrå RAL 7035.
Fördelar:När man vrider regeln 180° dras låsstiftet in.
Alternativ med färgade regellock av plast.
Hylsa med sexkant används som monteringshjälp.
På begäran:Specialutföranden.
Tillbehör:Fästdelar K0638.
Positioneringsbussning K1290, K1839, K1840.
Speciellt:
Rostfritt stålRoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1680_C Spärregel av rostfritt stål med sexkant, form C 224 kB

Ritningar

Spärregel av rostfritt stål med sexkant, form C

Artikelval/-filter.

Beställningsnr.FormFärg
komponent
DD1D2LL1L3BB1HF x 30°SW1Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K1680.1060410Csvartgrå RAL 70214M101039,526,31510,94,96110814 138,80 SEK
K1680.1060510Csvartgrå RAL 70215M101039,526,31510,94,961,310814 138,80 SEK
K1680.1060610Csvartgrå RAL 70216M101039,526,31510,94,961,810814 138,80 SEK
K1680.10604101Csvartgrå RAL 70214M10x11039,526,31510,94,96110814 138,80 SEK
K1680.10605101Csvartgrå RAL 70215M10x11039,526,31510,94,961,310814 138,80 SEK
K1680.10606101Csvartgrå RAL 70216M10x11039,526,31510,94,961,810814 138,80 SEK
K1680.1060512Csvartgrå RAL 70215M121248,431,11912,95,781,312815 150,86 SEK
K1680.1060612Csvartgrå RAL 70216M121248,431,11912,95,781,812815 150,86 SEK
K1680.1060812Csvartgrå RAL 70218M121248,431,11912,95,782,312815 150,86 SEK
K1680.10605121Csvartgrå RAL 70215M12x1,51248,431,11912,95,781,312815 150,86 SEK
K1680.10606121Csvartgrå RAL 70216M12x1,51248,431,11912,95,781,812815 150,86 SEK
K1680.10608121Csvartgrå RAL 70218M12x1,51248,431,11912,95,782,312815 150,86 SEK
K1680.1060616Csvartgrå RAL 70216M161662,341,52616,67101,8161535 165,30 SEK
K1680.1060816Csvartgrå RAL 70218M161662,341,52616,67102,3161535 165,30 SEK
K1680.1061016Csvartgrå RAL 702110M161662,341,52616,67102,8161535 165,30 SEK
K1680.10606161Csvartgrå RAL 70216M16x1,51662,341,52616,67101,8161535 165,30 SEK
K1680.10608161Csvartgrå RAL 70218M16x1,51662,341,52616,67102,3161535 165,30 SEK
K1680.10610161Csvartgrå RAL 702110M16x1,51662,341,52616,67102,8161535 165,30 SEK
K1680.1060820Csvartgrå RAL 70218M202072,351,33020,58,5122,3202060 195,32 SEK
K1680.1061020Csvartgrå RAL 702110M202072,351,33020,58,5122,8202060 195,32 SEK
K1680.1061220Csvartgrå RAL 702112M202072,351,33020,58,5123202060 195,32 SEK
K1680.10608201Csvartgrå RAL 70218M20x1,52072,351,33020,58,5122,3202060 195,32 SEK
K1680.10610201Csvartgrå RAL 702110M20x1,52072,351,33020,58,5122,8202060 195,32 SEK
K1680.10612201Csvartgrå RAL 702112M20x1,52072,351,33020,58,5123202060 195,32 SEK
K1680.10604102Cren orange RAL 20044M101039,526,31510,94,96110814 138,80 SEK
K1680.10605102Cren orange RAL 20045M101039,526,31510,94,961,310814 138,80 SEK
K1680.10606102Cren orange RAL 20046M101039,526,31510,94,961,810814 138,80 SEK
K1680.106041012Cren orange RAL 20044M10x11039,526,31510,94,96110814 138,80 SEK
K1680.106051012Cren orange RAL 20045M10x11039,526,31510,94,961,310814 138,80 SEK
K1680.106061012Cren orange RAL 20046M10x11039,526,31510,94,961,810814 138,80 SEK
K1680.10605122Cren orange RAL 20045M121248,431,11912,95,781,312815 150,86 SEK
K1680.10606122Cren orange RAL 20046M121248,431,11912,95,781,812815 150,86 SEK
K1680.10608122Cren orange RAL 20048M121248,431,11912,95,782,312815 150,86 SEK
K1680.106051212Cren orange RAL 20045M12x1,51248,431,11912,95,781,312815 150,86 SEK
K1680.106061212Cren orange RAL 20046M12x1,51248,431,11912,95,781,812815 150,86 SEK
K1680.106081212Cren orange RAL 20048M12x1,51248,431,11912,95,782,312815 150,86 SEK
K1680.10606162Cren orange RAL 20046M161662,341,52616,67101,8161535 165,30 SEK
K1680.10608162Cren orange RAL 20048M161662,341,52616,67102,3161535 165,30 SEK
K1680.10610162Cren orange RAL 200410M161662,341,52616,67102,8161535 165,30 SEK
K1680.106061612Cren orange RAL 20046M16x1,51662,341,52616,67101,8161535 165,30 SEK
K1680.106081612Cren orange RAL 20048M16x1,51662,341,52616,67102,3161535 165,30 SEK
K1680.106101612Cren orange RAL 200410M16x1,51662,341,52616,67102,8161535 165,30 SEK
K1680.10608202Cren orange RAL 20048M202072,351,33020,58,5122,3202060 195,32 SEK
K1680.10610202Cren orange RAL 200410M202072,351,33020,58,5122,8202060 195,32 SEK
K1680.10612202Cren orange RAL 200412M202072,351,33020,58,5123202060 195,32 SEK
K1680.106082012Cren orange RAL 20048M20x1,52072,351,33020,58,5122,3202060 195,32 SEK
K1680.106102012Cren orange RAL 200410M20x1,52072,351,33020,58,5122,8202060 195,32 SEK
K1680.106122012Cren orange RAL 200412M20x1,52072,351,33020,58,5123202060 195,32 SEK
K1680.106041016Crapsgul RAL 10214M101039,526,31510,94,96110814 138,80 SEK
K1680.106051016Crapsgul RAL 10215M101039,526,31510,94,961,310814 138,80 SEK
K1680.106061016Crapsgul RAL 10216M101039,526,31510,94,961,810814 138,80 SEK
K1680.1060410116Crapsgul RAL 10214M10x11039,526,31510,94,96110814 138,80 SEK
K1680.1060510116Crapsgul RAL 10215M10x11039,526,31510,94,961,310814 138,80 SEK
K1680.1060610116Crapsgul RAL 10216M10x11039,526,31510,94,961,810814 138,80 SEK
K1680.106051216Crapsgul RAL 10215M121248,431,11912,95,781,312815 150,86 SEK
K1680.106061216Crapsgul RAL 10216M121248,431,11912,95,781,812815 150,86 SEK
K1680.106081216Crapsgul RAL 10218M121248,431,11912,95,782,312815 150,86 SEK
K1680.1060512116Crapsgul RAL 10215M12x1,51248,431,11912,95,781,312815 150,86 SEK
K1680.1060612116Crapsgul RAL 10216M12x1,51248,431,11912,95,781,812815 150,86 SEK
K1680.1060812116Crapsgul RAL 10218M12x1,51248,431,11912,95,782,312815 150,86 SEK
K1680.106061616Crapsgul RAL 10216M161662,341,52616,67101,8161535 165,30 SEK
K1680.106081616Crapsgul RAL 10218M161662,341,52616,67102,3161535 165,30 SEK
K1680.106101616Crapsgul RAL 102110M161662,341,52616,67102,8161535 165,30 SEK
K1680.1060616116Crapsgul RAL 10216M16x1,51662,341,52616,67101,8161535 165,30 SEK
K1680.1060816116Crapsgul RAL 10218M16x1,51662,341,52616,67102,3161535 165,30 SEK
K1680.1061016116Crapsgul RAL 102110M16x1,51662,341,52616,67102,8161535 165,30 SEK
K1680.106082016Crapsgul RAL 10218M202072,351,33020,58,5122,3202060 195,32 SEK
K1680.106102016Crapsgul RAL 102110M202072,351,33020,58,5122,8202060 195,32 SEK
K1680.106122016Crapsgul RAL 102112M202072,351,33020,58,5123202060 195,32 SEK
K1680.1060820116Crapsgul RAL 10218M20x1,52072,351,33020,58,5122,3202060 195,32 SEK
K1680.1061020116Crapsgul RAL 102110M20x1,52072,351,33020,58,5122,8202060 195,32 SEK
K1680.1061220116Crapsgul RAL 102112M20x1,52072,351,33020,58,5123202060 195,32 SEK
K1680.106041084Ctrafikrött RAL 30204M101039,526,31510,94,96110814 138,80 SEK
K1680.106051084Ctrafikrött RAL 30205M101039,526,31510,94,961,310814 138,80 SEK
K1680.106061084Ctrafikrött RAL 30206M101039,526,31510,94,961,810814 138,80 SEK
K1680.1060410184Ctrafikrött RAL 30204M10x11039,526,31510,94,96110814 138,80 SEK
K1680.1060510184Ctrafikrött RAL 30205M10x11039,526,31510,94,961,310814 138,80 SEK
K1680.1060610184Ctrafikrött RAL 30206M10x11039,526,31510,94,961,810814 138,80 SEK
K1680.106051284Ctrafikrött RAL 30205M121248,431,11912,95,781,312815 150,86 SEK
K1680.106061284Ctrafikrött RAL 30206M121248,431,11912,95,781,812815 150,86 SEK
K1680.106081284Ctrafikrött RAL 30208M121248,431,11912,95,782,312815 150,86 SEK
K1680.1060512184Ctrafikrött RAL 30205M12x1,51248,431,11912,95,781,312815 150,86 SEK
K1680.1060612184Ctrafikrött RAL 30206M12x1,51248,431,11912,95,781,812815 150,86 SEK
K1680.1060812184Ctrafikrött RAL 30208M12x1,51248,431,11912,95,782,312815 150,86 SEK
K1680.106061684Ctrafikrött RAL 30206M161662,341,52616,67101,8161535 165,30 SEK
K1680.106081684Ctrafikrött RAL 30208M161662,341,52616,67102,3161535 165,30 SEK
K1680.106101684Ctrafikrött RAL 302010M161662,341,52616,67102,8161535 165,30 SEK
K1680.1060616184Ctrafikrött RAL 30206M16x1,51662,341,52616,67101,8161535 165,30 SEK
K1680.1060816184Ctrafikrött RAL 30208M16x1,51662,341,52616,67102,3161535 165,30 SEK
K1680.1061016184Ctrafikrött RAL 302010M16x1,51662,341,52616,67102,8161535 165,30 SEK
K1680.106082084Ctrafikrött RAL 30208M202072,351,33020,58,5122,3202060 195,32 SEK
K1680.106102084Ctrafikrött RAL 302010M202072,351,33020,58,5122,8202060 195,32 SEK
K1680.106122084Ctrafikrött RAL 302012M202072,351,33020,58,5123202060 195,32 SEK
K1680.1060820184Ctrafikrött RAL 30208M20x1,52072,351,33020,58,5122,3202060 195,32 SEK
K1680.1061020184Ctrafikrött RAL 302010M20x1,52072,351,33020,58,5122,8202060 195,32 SEK
K1680.1061220184Ctrafikrött RAL 302012M20x1,52072,351,33020,58,5123202060 195,32 SEK
K1680.106041086Csignalgrön RAL 60324M101039,526,31510,94,96110814 138,80 SEK
K1680.106051086Csignalgrön RAL 60325M101039,526,31510,94,961,310814 138,80 SEK
K1680.106061086Csignalgrön RAL 60326M101039,526,31510,94,961,810814 138,80 SEK
K1680.1060410186Csignalgrön RAL 60324M10x11039,526,31510,94,96110814 138,80 SEK
K1680.1060510186Csignalgrön RAL 60325M10x11039,526,31510,94,961,310814 138,80 SEK
K1680.1060610186Csignalgrön RAL 60326M10x11039,526,31510,94,961,810814 138,80 SEK
K1680.106051286Csignalgrön RAL 60325M121248,431,11912,95,781,312815 150,86 SEK
K1680.106061286Csignalgrön RAL 60326M121248,431,11912,95,781,812815 150,86 SEK
K1680.106081286Csignalgrön RAL 60328M121248,431,11912,95,782,312815 150,86 SEK
K1680.1060512186Csignalgrön RAL 60325M12x1,51248,431,11912,95,781,312815 150,86 SEK
K1680.1060612186Csignalgrön RAL 60326M12x1,51248,431,11912,95,781,812815 150,86 SEK
K1680.1060812186Csignalgrön RAL 60328M12x1,51248,431,11912,95,782,312815 150,86 SEK
K1680.106061686Csignalgrön RAL 60326M161662,341,52616,67101,8161535 165,30 SEK
K1680.106081686Csignalgrön RAL 60328M161662,341,52616,67102,3161535 165,30 SEK
K1680.106101686Csignalgrön RAL 603210M161662,341,52616,67102,8161535 165,30 SEK
K1680.1060616186Csignalgrön RAL 60326M16x1,51662,341,52616,67101,8161535 165,30 SEK
K1680.1060816186Csignalgrön RAL 60328M16x1,51662,341,52616,67102,3161535 165,30 SEK
K1680.1061016186Csignalgrön RAL 603210M16x1,51662,341,52616,67102,8161535 165,30 SEK
K1680.106082086Csignalgrön RAL 60328M202072,351,33020,58,5122,3202060 195,32 SEK
K1680.106102086Csignalgrön RAL 603210M202072,351,33020,58,5122,8202060 195,32 SEK
K1680.106122086Csignalgrön RAL 603212M202072,351,33020,58,5123202060 195,32 SEK
K1680.1060820186Csignalgrön RAL 60328M20x1,52072,351,33020,58,5122,3202060 195,32 SEK
K1680.1061020186Csignalgrön RAL 603210M20x1,52072,351,33020,58,5122,8202060 195,32 SEK
K1680.1061220186Csignalgrön RAL 603212M20x1,52072,351,33020,58,5123202060 195,32 SEK
K1680.106041087Ctrafikblå RAL 50174M101039,526,31510,94,96110814 138,80 SEK
K1680.106051087Ctrafikblå RAL 50175M101039,526,31510,94,961,310814 138,80 SEK
K1680.106061087Ctrafikblå RAL 50176M101039,526,31510,94,961,810814 138,80 SEK
K1680.1060410187Ctrafikblå RAL 50174M10x11039,526,31510,94,96110814 138,80 SEK
K1680.1060510187Ctrafikblå RAL 50175M10x11039,526,31510,94,961,310814 138,80 SEK
K1680.1060610187Ctrafikblå RAL 50176M10x11039,526,31510,94,961,810814 138,80 SEK
K1680.106051287Ctrafikblå RAL 50175M121248,431,11912,95,781,312815 150,86 SEK
K1680.106061287Ctrafikblå RAL 50176M121248,431,11912,95,781,812815 150,86 SEK
K1680.106081287Ctrafikblå RAL 50178M121248,431,11912,95,782,312815 150,86 SEK
K1680.1060512187Ctrafikblå RAL 50175M12x1,51248,431,11912,95,781,312815 150,86 SEK
K1680.1060612187Ctrafikblå RAL 50176M12x1,51248,431,11912,95,781,812815 150,86 SEK
K1680.1060812187Ctrafikblå RAL 50178M12x1,51248,431,11912,95,782,312815 150,86 SEK
K1680.106061687Ctrafikblå RAL 50176M161662,341,52616,67101,8161535 165,30 SEK
K1680.106081687Ctrafikblå RAL 50178M161662,341,52616,67102,3161535 165,30 SEK
K1680.106101687Ctrafikblå RAL 501710M161662,341,52616,67102,8161535 165,30 SEK
K1680.1060616187Ctrafikblå RAL 50176M16x1,51662,341,52616,67101,8161535 165,30 SEK
K1680.1060816187Ctrafikblå RAL 50178M16x1,51662,341,52616,67102,3161535 165,30 SEK
K1680.1061016187Ctrafikblå RAL 501710M16x1,51662,341,52616,67102,8161535 165,30 SEK
K1680.106082087Ctrafikblå RAL 50178M202072,351,33020,58,5122,3202060 195,32 SEK
K1680.106102087Ctrafikblå RAL 501710M202072,351,33020,58,5122,8202060 195,32 SEK
K1680.106122087Ctrafikblå RAL 501712M202072,351,33020,58,5123202060 195,32 SEK
K1680.1060820187Ctrafikblå RAL 50178M20x1,52072,351,33020,58,5122,3202060 195,32 SEK
K1680.1061020187Ctrafikblå RAL 501710M20x1,52072,351,33020,58,5122,8202060 195,32 SEK
K1680.1061220187Ctrafikblå RAL 501712M20x1,52072,351,33020,58,5123202060 195,32 SEK
K1680.106041088Cljusgrå RAL 70354M101039,526,31510,94,96110814 138,80 SEK
K1680.106051088Cljusgrå RAL 70355M101039,526,31510,94,961,310814 138,80 SEK
K1680.106061088Cljusgrå RAL 70356M101039,526,31510,94,961,810814 138,80 SEK
K1680.1060410188Cljusgrå RAL 70354M10x11039,526,31510,94,96110814 138,80 SEK
K1680.1060510188Cljusgrå RAL 70355M10x11039,526,31510,94,961,310814 138,80 SEK
K1680.1060610188Cljusgrå RAL 70356M10x11039,526,31510,94,961,810814 138,80 SEK
K1680.106051288Cljusgrå RAL 70355M121248,431,11912,95,781,312815 150,86 SEK
K1680.106061288Cljusgrå RAL 70356M121248,431,11912,95,781,812815 150,86 SEK
K1680.106081288Cljusgrå RAL 70358M121248,431,11912,95,782,312815 150,86 SEK
K1680.1060512188Cljusgrå RAL 70355M12x1,51248,431,11912,95,781,312815 150,86 SEK
K1680.1060612188Cljusgrå RAL 70356M12x1,51248,431,11912,95,781,812815 150,86 SEK
K1680.1060812188Cljusgrå RAL 70358M12x1,51248,431,11912,95,782,312815 150,86 SEK
K1680.106061688Cljusgrå RAL 70356M161662,341,52616,67101,8161535 165,30 SEK
K1680.106081688Cljusgrå RAL 70358M161662,341,52616,67102,3161535 165,30 SEK
K1680.106101688Cljusgrå RAL 703510M161662,341,52616,67102,8161535 165,30 SEK
K1680.1060616188Cljusgrå RAL 70356M16x1,51662,341,52616,67101,8161535 165,30 SEK
K1680.1060816188Cljusgrå RAL 70358M16x1,51662,341,52616,67102,3161535 165,30 SEK
K1680.1061016188Cljusgrå RAL 703510M16x1,51662,341,52616,67102,8161535 165,30 SEK
K1680.106082088Cljusgrå RAL 70358M202072,351,33020,58,5122,3202060 195,32 SEK
K1680.106102088Cljusgrå RAL 703510M202072,351,33020,58,5122,8202060 195,32 SEK
K1680.106122088Cljusgrå RAL 703512M202072,351,33020,58,5123202060 195,32 SEK
K1680.1060820188Cljusgrå RAL 70358M20x1,52072,351,33020,58,5122,3202060 195,32 SEK
K1680.1061020188Cljusgrå RAL 703510M20x1,52072,351,33020,58,5122,8202060 195,32 SEK
K1680.1061220188Cljusgrå RAL 703512M20x1,52072,351,33020,58,5123202060 195,32 SEK
Sök
Varukorg
Antal artiklar: 0
Summa: 0,00 SEK
Visa
Tillgänglighet
Här kan du kontrollera artiklarnas tillgänglighet.
Sverige
Sitemap Skriv ut Nyhetsbrev Top
Copyright © 2024 HEINRICH KIPP WERK GmbH & Co. KG · Med förbehåll för alla rättigheter. Tel. +46 54 565 500 · Fax +46 54 565 611 · info@kipp.se
