        Precisionslåsbultar med cylindriskt låsstift, Form A, standard

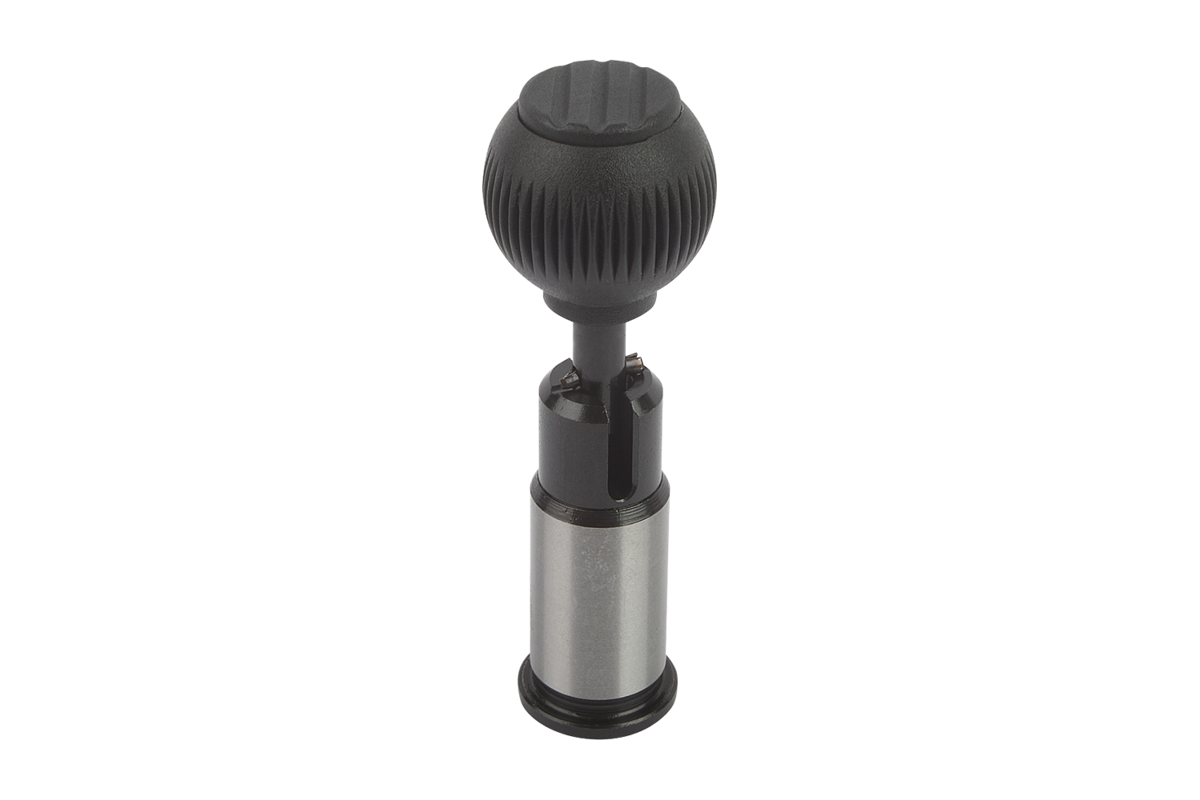

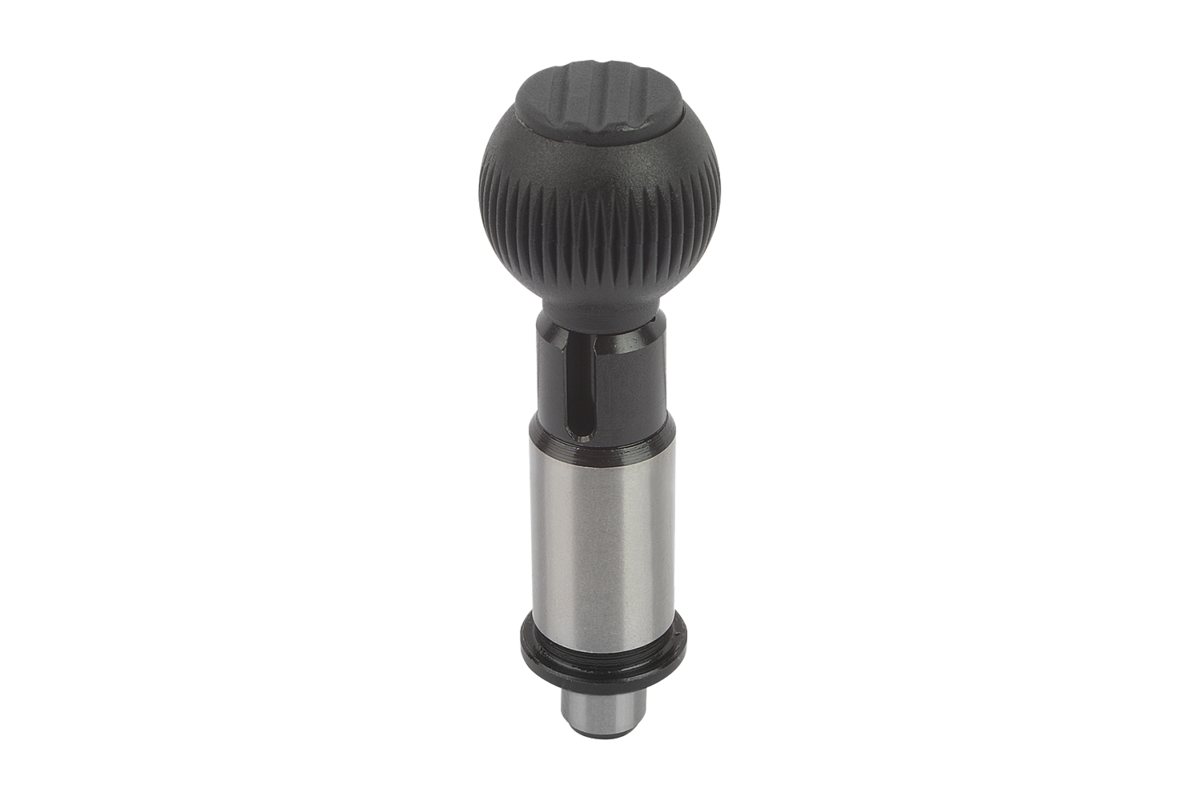

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål, gripkula i termoplast.Utförande:Härdat och slipat, gripkula svartgrå.Anmärkning:Inställningsbultarna med bussning är en perfekt kombination för snabb positionering och fixering. Inställningsbultarnas och bussningens exakta konstruktion ger en hög upprepningsnoggrannhet när två element sätts ihop.

Tekniska anvisningar, se monterings- och inbyggnadsanvisningen.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0361_A Precisionslåsbultar med cylindriskt låsstift, Form A, standard

145 kB

Montage- och inbyggnadsanvisning för precisionsinställningsbultar

300 kB

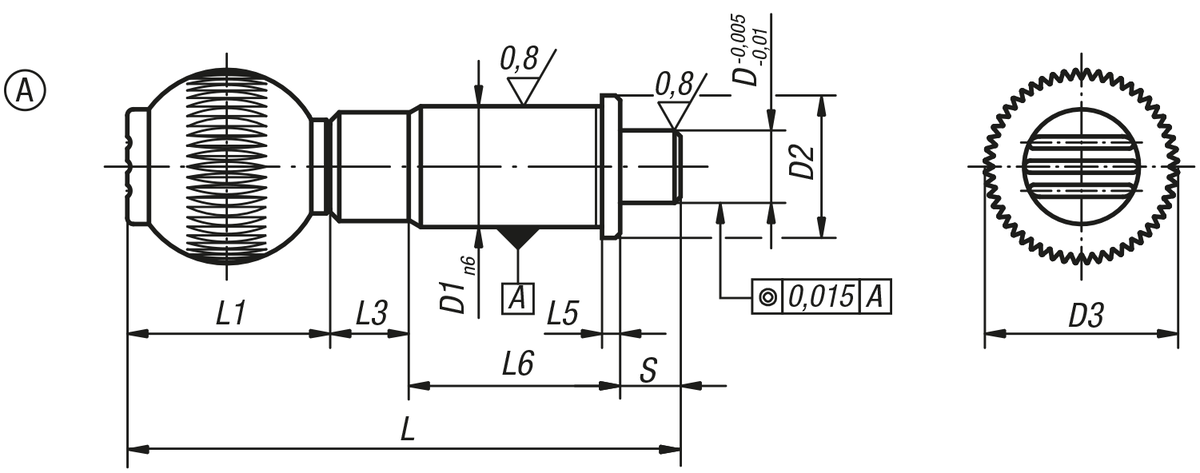

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	D3	L	L1	L3	L5	L6	Slag S	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Innergänga gripkula	Pris
K0361.010	A	10	16	19	25	79	25	13	2,5	31	10	15	30	M6	669,96 SEK
K0361.012	A	12	20	23	32	91	33	13	3	35	10	15	35	M8	742,27 SEK
K0361.016	A	16	25	28	40	106,5	41,5	13	3	42	10	20	50	M10	853,77 SEK
K0361.020	A	20	30	33	40	114,5	41,5	13	3	50	10	36	63	M10	963,81 SEK
K0361.025	A	25	38	42	50	134	51	13	3	60	10	20	73	M10	1 100,70 SEK
