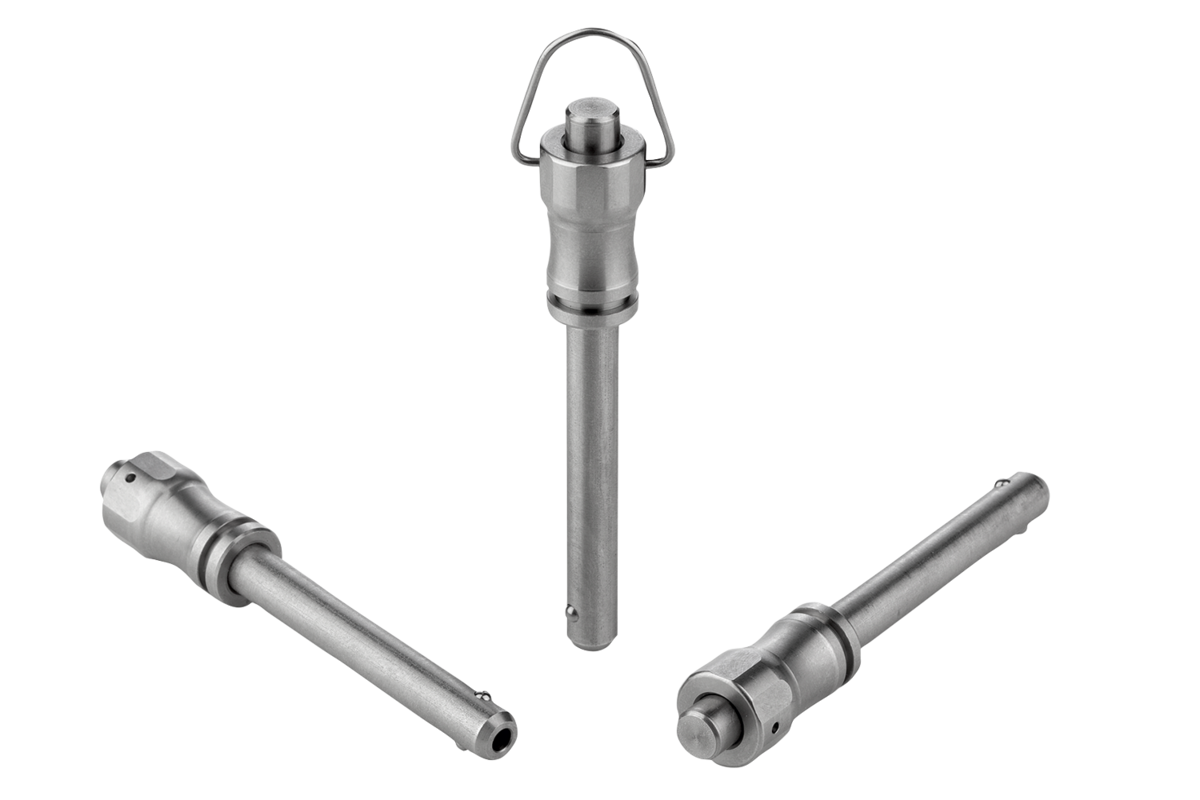

Kulspärrbultar, rostfritt stål

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Kulspärrbultar
      - Kulspärrbultar, rostfritt stål

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Handtag och tryckknapp i rostfritt stål 1.4305.
Bult i rostfritt stål 1.4305.
Kulor i rostfritt stål 1.4125.
Tryckfjäder och bygel i rostfritt stål 1.4310.Utförande:Blank.Anmärkning:Kulspärrbultarna används till att snabbt och enkelt sätta ihop och fixera komponenter.
Genom att trycka på tryckknappen låser man upp de båda kulorna så att delarna som ska anslutas kan kopplas ur. När man släpper tryckknappen låses kulorna automatiskt så att delarna sitter säkert.

Skjuvkraft dubbel skjuvspänning (F) = S · τ aB max.

Uppgifterna för skjuvkraften gäller den teoretiska brottlasten.
Det är icke bindande riktvärden utan hänsyn till säkerhetsfaktorer och utan något ansvar från vår sida. Värdena anges endast som information och är ingen juridiskt bindande garanti för egenskaperna.

Belastningsvärdena har beräknats enligt DIN 50141. Användaren måste själv avgöra om kulspärrbulten är lämplig för den aktuella användningen.

De olika materialen som kulspärrbultarna används i, väderförhållanden och slitage kan påverka de fastställda värdena.Tillbehör:Fästhylsor för kulspärrbultar K0724
Säkerhets-spiralkabel K0367
Säkerhetsvajer med ögla K0367
Nyckelring K0367Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0790 Kulspärrbultar, rostfritt stål

168 kB

Ritningar (total översikt)

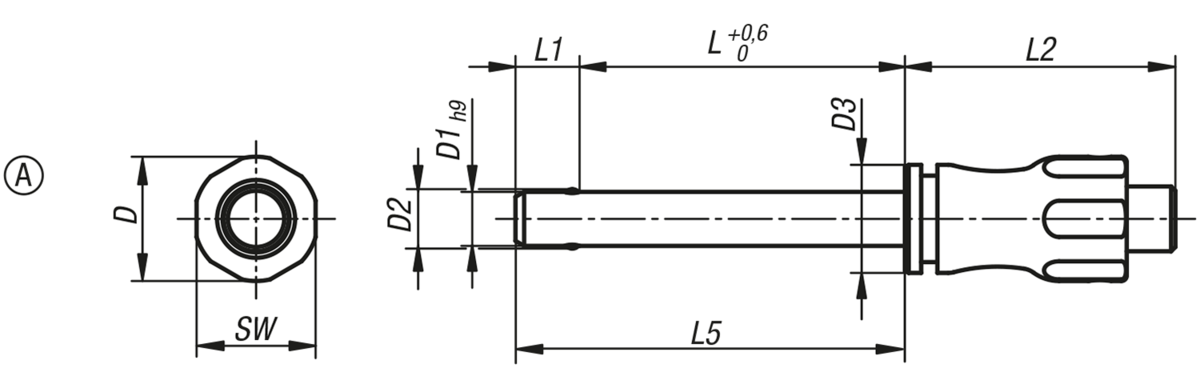

Kulspärrbultar, rostfritt stål, Form A

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	D3	L	L1	L2	L5	SW	Fästhål H11	Skjuvkraft tvåskärig max. kN	Pris
K0790.001205010	A	11,5	5	5,5	10	10	5,9	25	15,9	11	5	15	101,65 SEK
K0790.001205015	A	11,5	5	5,5	10	15	5,9	25	20,9	11	5	15	101,65 SEK
K0790.001205020	A	11,5	5	5,5	10	20	5,9	25	25,9	11	5	15	101,65 SEK
K0790.001205025	A	11,5	5	5,5	10	25	5,9	25	30,9	11	5	15	101,65 SEK
K0790.001205030	A	11,5	5	5,5	10	30	5,9	25	35,9	11	5	15	106,88 SEK
K0790.001206010	A	11,5	6	6,85	10	10	6,8	25	16,8	11	6	22	102,32 SEK
K0790.001206015	A	11,5	6	6,85	10	15	6,8	25	21,8	11	6	22	102,32 SEK
K0790.001206020	A	11,5	6	6,85	10	20	6,8	25	26,8	11	6	22	102,32 SEK
K0790.001206025	A	11,5	6	6,85	10	25	6,8	25	31,8	11	6	22	102,32 SEK
K0790.001206030	A	11,5	6	6,85	10	30	6,8	25	36,8	11	6	22	113,34 SEK
K0790.001206035	A	11,5	6	6,85	10	35	6,8	25	41,8	11	6	22	113,34 SEK
K0790.001206040	A	11,5	6	6,85	10	40	6,8	25	46,8	11	6	22	113,34 SEK
K0790.001206045	A	11,5	6	6,85	10	45	6,8	25	51,8	11	6	22	113,34 SEK
K0790.001206050	A	11,5	6	6,85	10	50	6,8	25	56,8	11	6	22	113,34 SEK
K0790.001508020	A	15,5	8	9,5	13,5	20	7,8	33	27,8	15	8	38	109,25 SEK
K0790.001508025	A	15,5	8	9,5	13,5	25	7,8	33	32,8	15	8	38	109,25 SEK
K0790.001508030	A	15,5	8	9,5	13,5	30	7,8	33	37,8	15	8	38	122,08 SEK
K0790.001508035	A	15,5	8	9,5	13,5	35	7,8	33	42,8	15	8	38	122,08 SEK
K0790.001508040	A	15,5	8	9,5	13,5	40	7,8	33	47,8	15	8	38	122,08 SEK
K0790.001508045	A	15,5	8	9,5	13,5	45	7,8	33	52,8	15	8	38	122,08 SEK
K0790.001508050	A	15,5	8	9,5	13,5	50	7,8	33	57,8	15	8	38	122,08 SEK
K0790.001510020	A	15,5	10	12	13,5	20	8,9	33	28,9	15	10	60	166,92 SEK
K0790.001510025	A	15,5	10	12	13,5	25	8,9	33	33,9	15	10	60	166,92 SEK
K0790.001510030	A	15,5	10	12	13,5	30	8,9	33	38,9	15	10	60	175,66 SEK
K0790.001510035	A	15,5	10	12	13,5	35	8,9	33	43,9	15	10	60	175,66 SEK
K0790.001510040	A	15,5	10	12	13,5	40	8,9	33	48,9	15	10	60	175,66 SEK
K0790.001510045	A	15,5	10	12	13,5	45	8,9	33	53,9	15	10	60	175,66 SEK
K0790.001510050	A	15,5	10	12	13,5	50	8,9	33	58,9	15	10	60	175,66 SEK
K0790.001510060	A	15,5	10	12	13,5	60	8,9	33	68,9	15	10	60	184,87 SEK
K0790.002112025	A	22	12	14,5	20	25	9,9	39,5	34,9	21	12	86	171,48 SEK
K0790.002112030	A	22	12	14,5	20	30	9,9	39,5	39,9	21	12	86	178,98 SEK
K0790.002112035	A	22	12	14,5	20	35	9,9	39,5	44,9	21	12	86	178,98 SEK
K0790.002112040	A	22	12	14,5	20	40	9,9	39,5	49,9	21	12	86	178,98 SEK
K0790.002112045	A	22	12	14,5	20	45	9,9	39,5	54,9	21	12	86	178,98 SEK
K0790.002112050	A	22	12	14,5	20	50	9,9	39,5	59,9	21	12	86	178,98 SEK
K0790.002112060	A	22	12	14,5	20	60	9,9	39,5	69,9	21	12	86	187,34 SEK
K0790.002112070	A	22	12	14,5	20	70	9,9	39,5	79,9	21	12	86	191,90 SEK
K0790.002112080	A	22	12	14,5	20	80	9,9	39,5	89,9	21	12	86	191,90 SEK
K0790.002116030	A	22	16	19	20	30	13,1	39,5	43,1	21	16	153	304,19 SEK
K0790.002116035	A	22	16	19	20	35	13,1	39,5	48,1	21	16	153	304,19 SEK
K0790.002116040	A	22	16	19	20	40	13,1	39,5	53,1	21	16	153	304,19 SEK
K0790.002116045	A	22	16	19	20	45	13,1	39,5	58,1	21	16	153	304,19 SEK
K0790.002116050	A	22	16	19	20	50	13,1	39,5	63,1	21	16	153	304,19 SEK
K0790.002116060	A	22	16	19	20	60	13,1	39,5	73,1	21	16	153	327,94 SEK
K0790.002116070	A	22	16	19	20	70	13,1	39,5	83,1	21	16	153	327,94 SEK
K0790.002116080	A	22	16	19	20	80	13,1	39,5	93,1	21	16	153	348,18 SEK

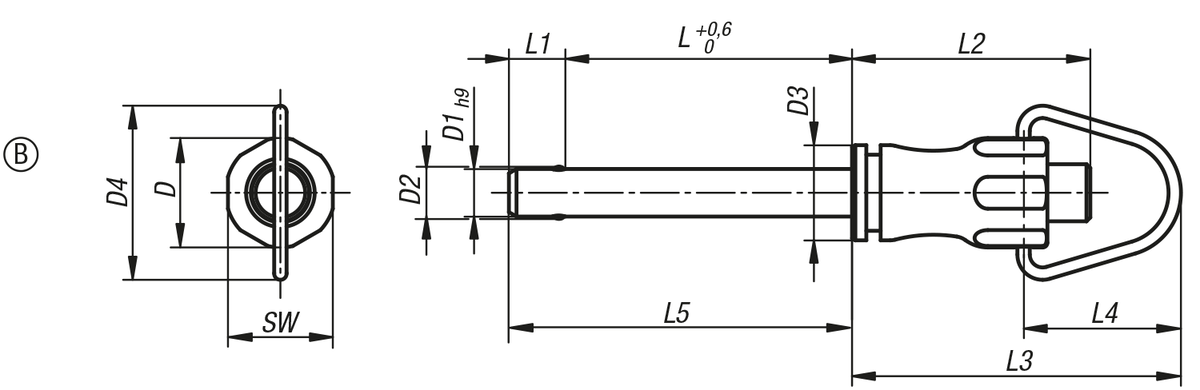

Kulspärrbultar, rostfritt stål, Form B

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	D3	D4	L	L1	L2	L3	L4	L5	SW	Fästhål H11	Skjuvkraft tvåskärig max. kN	Pris
K0790.101205010	B	11,5	5	5,5	10	18,3	10	5,9	25	34,6	16,6	15,9	11	5	15	107,54 SEK
K0790.101205015	B	11,5	5	5,5	10	18,3	15	5,9	25	34,6	16,6	20,9	11	5	15	107,54 SEK
K0790.101205020	B	11,5	5	5,5	10	18,3	20	5,9	25	34,6	16,6	25,9	11	5	15	107,54 SEK
K0790.101205025	B	11,5	5	5,5	10	18,3	25	5,9	25	34,6	16,6	30,9	11	5	15	107,54 SEK
K0790.101205030	B	11,5	5	5,5	10	18,3	30	5,9	25	34,6	16,6	35,9	11	5	15	112,77 SEK
K0790.101206010	B	11,5	6	6,85	10	18,3	10	6,8	25	34,6	16,6	16,8	11	6	22	108,21 SEK
K0790.101206015	B	11,5	6	6,85	10	18,3	15	6,8	25	34,6	16,6	21,8	11	6	22	108,21 SEK
K0790.101206020	B	11,5	6	6,85	10	18,3	20	6,8	25	34,6	16,6	26,8	11	6	22	108,21 SEK
K0790.101206025	B	11,5	6	6,85	10	18,3	25	6,8	25	34,6	16,6	31,8	11	6	22	108,21 SEK
K0790.101206030	B	11,5	6	6,85	10	18,3	30	6,8	25	34,6	16,6	36,8	11	6	22	119,32 SEK
K0790.101206035	B	11,5	6	6,85	10	18,3	35	6,8	25	34,6	16,6	41,8	11	6	22	119,32 SEK
K0790.101206040	B	11,5	6	6,85	10	18,3	40	6,8	25	34,6	16,6	46,8	11	6	22	119,32 SEK
K0790.101206045	B	11,5	6	6,85	10	18,3	45	6,8	25	34,6	16,6	51,8	11	6	22	119,32 SEK
K0790.101206050	B	11,5	6	6,85	10	18,3	50	6,8	25	34,6	16,6	56,8	11	6	22	119,32 SEK
K0790.101508020	B	15,5	8	9,5	13,5	24	20	7,8	33	46,7	22,7	27,8	15	8	38	115,24 SEK
K0790.101508025	B	15,5	8	9,5	13,5	24	25	7,8	33	46,7	22,7	32,8	15	8	38	115,24 SEK
K0790.101508030	B	15,5	8	9,5	13,5	24	30	7,8	33	46,7	22,7	37,8	15	8	38	127,87 SEK
K0790.101508035	B	15,5	8	9,5	13,5	24	35	7,8	33	46,7	22,7	42,8	15	8	38	127,87 SEK
K0790.101508040	B	15,5	8	9,5	13,5	24	40	7,8	33	46,7	22,7	47,8	15	8	38	127,87 SEK
K0790.101508045	B	15,5	8	9,5	13,5	24	45	7,8	33	46,7	22,7	52,8	15	8	38	127,87 SEK
K0790.101508050	B	15,5	8	9,5	13,5	24	50	7,8	33	46,7	22,7	57,8	15	8	38	127,87 SEK
K0790.101510020	B	15,5	10	12	13,5	24	20	8,9	33	46,7	22,7	28,9	15	10	60	172,71 SEK
K0790.101510025	B	15,5	10	12	13,5	24	25	8,9	33	46,7	22,7	33,9	15	10	60	172,71 SEK
K0790.101510030	B	15,5	10	12	13,5	24	30	8,9	33	46,7	22,7	38,9	15	10	60	181,36 SEK
K0790.101510035	B	15,5	10	12	13,5	24	35	8,9	33	46,7	22,7	43,9	15	10	60	181,36 SEK
K0790.101510040	B	15,5	10	12	13,5	24	40	8,9	33	46,7	22,7	48,9	15	10	60	181,36 SEK
K0790.101510045	B	15,5	10	12	13,5	24	45	8,9	33	46,7	22,7	53,9	15	10	60	181,36 SEK
K0790.101510050	B	15,5	10	12	13,5	24	50	8,9	33	46,7	22,7	58,9	15	10	60	181,36 SEK
K0790.101510060	B	15,5	10	12	13,5	24	60	8,9	33	46,7	22,7	68,9	15	10	60	190,67 SEK
K0790.102112025	B	22	12	14,5	20	33	25	9,9	39,5	59,3	30,3	34,9	21	12	86	177,27 SEK
K0790.102112030	B	22	12	14,5	20	33	30	9,9	39,5	59,3	30,3	39,9	21	12	86	184,87 SEK
K0790.102112035	B	22	12	14,5	20	33	35	9,9	39,5	59,3	30,3	44,9	21	12	86	184,87 SEK
K0790.102112040	B	22	12	14,5	20	33	40	9,9	39,5	59,3	30,3	49,9	21	12	86	184,87 SEK
K0790.102112045	B	22	12	14,5	20	33	45	9,9	39,5	59,3	30,3	54,9	21	12	86	184,87 SEK
K0790.102112050	B	22	12	14,5	20	33	50	9,9	39,5	59,3	30,3	59,9	21	12	86	184,87 SEK
K0790.102112060	B	22	12	14,5	20	33	60	9,9	39,5	59,3	30,3	69,9	21	12	86	192,95 SEK
K0790.102112070	B	22	12	14,5	20	33	70	9,9	39,5	59,3	30,3	79,9	21	12	86	197,70 SEK
K0790.102112080	B	22	12	14,5	20	33	80	9,9	39,5	59,3	30,3	89,9	21	12	86	197,70 SEK
K0790.102116030	B	22	16	19	20	33	30	13,1	39,5	59,3	30,3	43,1	21	16	153	309,89 SEK
K0790.102116035	B	22	16	19	20	33	35	13,1	39,5	59,3	30,3	48,1	21	16	153	309,89 SEK
K0790.102116040	B	22	16	19	20	33	40	13,1	39,5	59,3	30,3	53,1	21	16	153	309,89 SEK
K0790.102116045	B	22	16	19	20	33	45	13,1	39,5	59,3	30,3	58,1	21	16	153	309,89 SEK
K0790.102116050	B	22	16	19	20	33	50	13,1	39,5	59,3	30,3	63,1	21	16	153	309,89 SEK
K0790.102116060	B	22	16	19	20	33	60	13,1	39,5	59,3	30,3	73,1	21	16	153	333,64 SEK
K0790.102116070	B	22	16	19	20	33	70	13,1	39,5	59,3	30,3	83,1	21	16	153	333,64 SEK
K0790.102116080	B	22	16	19	20	33	80	13,1	39,5	59,3	30,3	93,1	21	16	153	354,16 SEK
