K0363

Kulspärrbultar med grepp i plast

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Kulspärrbultar
      - Kulspärrbultar med grepp i plast

Artikelbeskrivning/produktbilder

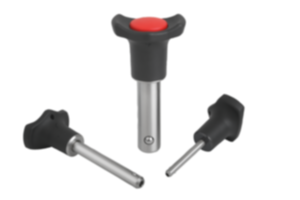

BeskrivningMaterial:Handtag, tryckknapp i termoplast.
Ståldelar i rostfritt stål.Utförande:Handtag svart.
Tryckknapp trafikröd.
Ståldelar blanka.Anmärkning:Kulspärrbultarna används till att snabbt och enkelt sätta ihop och fixera delar och arbetsstycken.

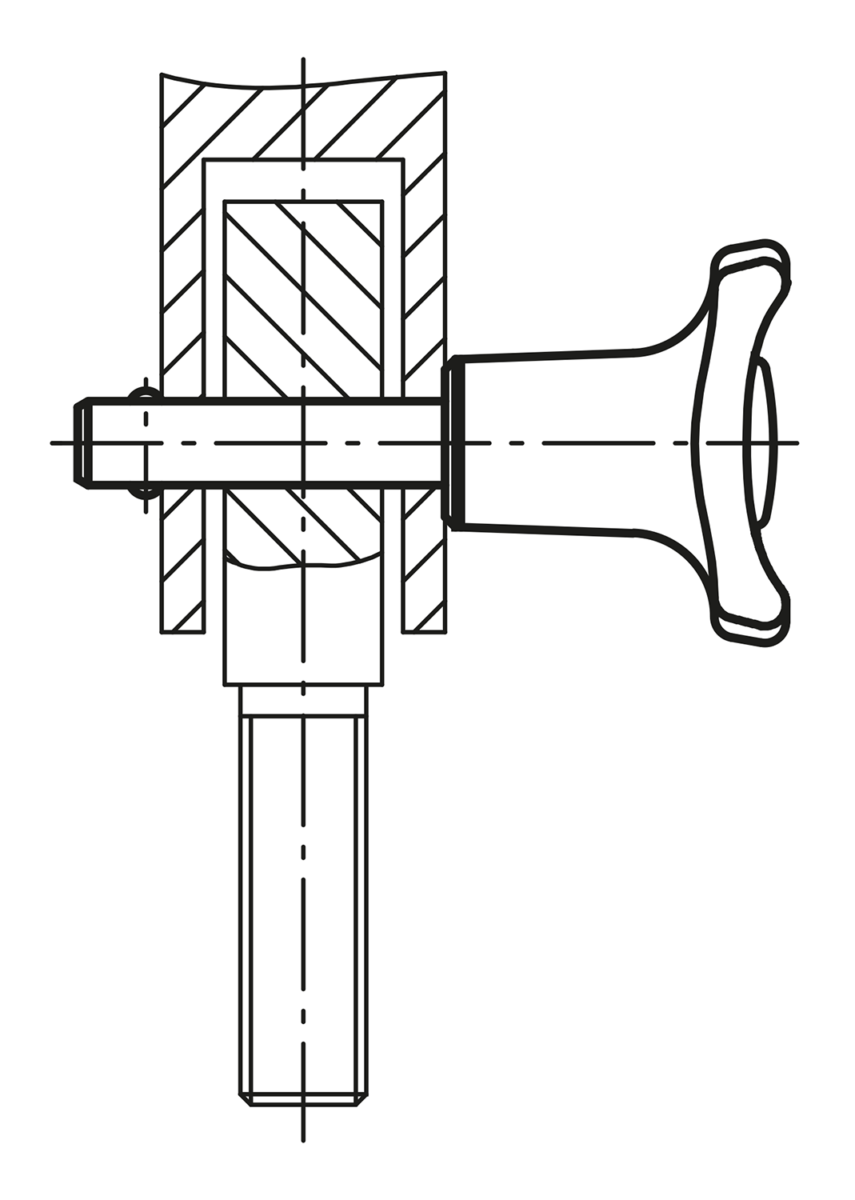

Genom att trycka på tryckknappen låser man upp de båda kulorna så att delarna som ska anslutas kan kopplas ur. När man släpper tryckknappen låses kulorna automatiskt så att delarna sitter säkert och permanent.
Utförandet Form A passar för användningsområden där höga och exakta krav måste uppfyllas.

Skjuvkraft dubbel skjuvspänning (F) = S · τ aB max.

Uppgifterna för skjuvkraften gäller den teoretiska brottlasten.
Det är icke bindande riktvärden utan hänsyn till säkerhetsfaktorer och utan något ansvar från vår sida. Värdena anges endast som information och är ingen juridiskt bindande garanti för egenskaperna.

Belastningsvärdena har beräknats enligt DIN 50141. Användaren måste själv avgöra om kulspärrbulten är lämplig för den aktuella användningen.

De olika materialen som kulspärrbultarna används i, väderförhållanden och slitage kan påverka de fastställda värdena.Egenskaper:Form A:
Bult slipad, metallfläns, hög axiell utdragskraft
Form B:
Bult h9-tolerans, plastfläns, lägre axiell utdragskraftTillbehör:Fästhylsor för kulspärrbultar K0724
Säkerhets-spiralkabel K0367
Säkerhetsvajer med ögla K0367
Nyckelring K0367Ritningsinformation:

1) Metallfläns
2) Plastfläns

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0363 Kulspärrbultar med grepp i plast

190 kB

Ritningar (total översikt)

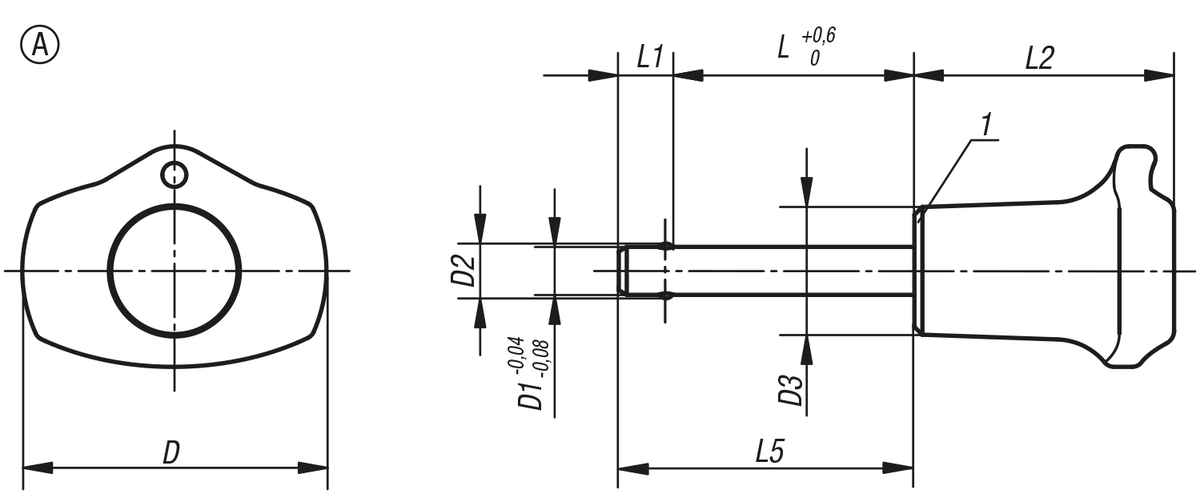

Kulspärrbultar med grepp i plast och fläns i metall

Mer information

Ritningar

Kulspärrbultar med grepp i plast och fläns i metall

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	D3	L	L1	L2	L5	Fästhål H11	Skjuvkraft tvåskärig max. kN	Pris
K0363.3805010	A	38	5	5,5	16	10	6	32,5	16	5	15	133,16 SEK
K0363.3805015	A	38	5	5,5	16	15	6	32,5	21	5	15	133,16 SEK
K0363.3805020	A	38	5	5,5	16	20	6	32,5	26	5	15	134,23 SEK
K0363.3805025	A	38	5	5,5	16	25	6	32,5	31	5	15	134,23 SEK
K0363.3805030	A	38	5	5,5	16	30	6	32,5	36	5	15	141,71 SEK
K0363.3806010	A	38	6	6,85	16	10	7	32,5	17	6	22	133,16 SEK
K0363.3806015	A	38	6	6,85	16	15	7	32,5	22	6	22	133,16 SEK
K0363.3806020	A	38	6	6,85	16	20	7	32,5	27	6	22	134,23 SEK
K0363.3806025	A	38	6	6,85	16	25	7	32,5	32	6	22	134,23 SEK
K0363.3806030	A	38	6	6,85	16	30	7	32,5	37	6	22	141,71 SEK
K0363.3806035	A	38	6	6,85	16	35	7	32,5	42	6	22	141,71 SEK
K0363.3806040	A	38	6	6,85	16	40	7	32,5	47	6	22	143,75 SEK
K0363.3806045	A	38	6	6,85	16	45	7	32,5	52	6	22	143,75 SEK
K0363.3806050	A	38	6	6,85	16	50	7	32,5	57	6	22	143,75 SEK
K0363.3808020	A	38	8	9,5	16	20	8	32,5	28	8	38	145,60 SEK
K0363.3808025	A	38	8	9,5	16	25	8	32,5	33	8	38	145,60 SEK
K0363.3808030	A	38	8	9,5	16	30	8	32,5	38	8	38	155,59 SEK
K0363.3808035	A	38	8	9,5	16	35	8	32,5	43	8	38	155,59 SEK
K0363.3808040	A	38	8	9,5	16	40	8	32,5	48	8	38	157,93 SEK
K0363.3808045	A	38	8	9,5	16	45	8	32,5	53	8	38	157,93 SEK
K0363.3808050	A	38	8	9,5	16	50	8	32,5	58	8	38	157,93 SEK
K0363.4710020	A	47	10	12	23	20	9	40	29	10	60	225,72 SEK
K0363.4710025	A	47	10	12	23	25	9	40	34	10	60	225,72 SEK
K0363.4710030	A	47	10	12	23	30	9	40	39	10	60	237,37 SEK
K0363.4710035	A	47	10	12	23	35	9	40	44	10	60	237,37 SEK
K0363.4710040	A	47	10	12	23	40	9	40	49	10	60	237,37 SEK
K0363.4710045	A	47	10	12	23	45	9	40	54	10	60	239,51 SEK
K0363.4710050	A	47	10	12	23	50	9	40	59	10	60	239,51 SEK
K0363.4710060	A	47	10	12	23	60	9	40	69	10	60	248,83 SEK
K0363.4712025	A	47	12	14,5	23	25	10	40	35	12	86	232,71 SEK
K0363.4712030	A	47	12	14,5	23	30	10	40	40	12	86	244,37 SEK
K0363.4712035	A	47	12	14,5	23	35	10	40	45	12	86	244,37 SEK
K0363.4712040	A	47	12	14,5	23	40	10	40	50	12	86	244,37 SEK
K0363.4712045	A	47	12	14,5	23	45	10	40	55	12	86	244,37 SEK
K0363.4712050	A	47	12	14,5	23	50	10	40	60	12	86	244,37 SEK
K0363.4712060	A	47	12	14,5	23	60	10	40	70	12	86	255,73 SEK
K0363.4712070	A	47	12	14,5	23	70	10	40	80	12	86	267,39 SEK
K0363.4712080	A	47	12	14,5	23	80	10	40	90	12	86	267,39 SEK
K0363.4716030	A	47	16	19	23	30	13	40	43	16	153	415,41 SEK
K0363.4716035	A	47	16	19	23	35	13	40	48	16	153	415,41 SEK
K0363.4716040	A	47	16	19	23	40	13	40	53	16	153	415,41 SEK
K0363.4716045	A	47	16	19	23	45	13	40	58	16	153	416,47 SEK
K0363.4716050	A	47	16	19	23	50	13	40	63	16	153	416,47 SEK
K0363.4716060	A	47	16	19	23	60	13	40	73	16	153	445,61 SEK
K0363.4716070	A	47	16	19	23	70	13	40	83	16	153	445,61 SEK
K0363.4716080	A	47	16	19	23	80	13	40	93	16	153	474,36 SEK

Kulspärrbultar med grepp och fläns i plast

Mer information

Ritningar

Kulspärrbultar med grepp och fläns i plast

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	D3	L	L1	L2	L5	Fästhål H11	Skjuvkraft tvåskärig max. kN	Pris
K0363.13805015	B	38	5	5,5	16	15	5,9	33	20,9	5	15	110,05 SEK
K0363.13805020	B	38	5	5,5	16	20	5,9	33	25,9	5	15	111,11 SEK
K0363.13805025	B	38	5	5,5	16	25	5,9	33	30,9	5	15	111,11 SEK
K0363.13805030	B	38	5	5,5	16	30	5,9	33	35,9	5	15	117,23 SEK
K0363.13806030	B	38	6	6,85	16	30	6,8	33	36,8	6	22	117,23 SEK
K0363.13806040	B	38	6	6,85	16	40	6,8	33	46,8	6	22	118,79 SEK
K0363.13806050	B	38	6	6,85	16	50	6,8	33	56,8	6	22	118,79 SEK
K0363.13808030	B	38	8	9,5	16	30	7,8	33	37,8	8	38	128,59 SEK
K0363.13808040	B	38	8	9,5	16	40	7,8	33	47,8	8	38	130,64 SEK
K0363.13808050	B	38	8	9,5	16	50	7,8	33	57,8	8	38	130,64 SEK
