        Inställningsbultar utan fläns i stål eller rostfritt stål med dragring i rostfritt stål och låsmutter

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.

Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Nyckelring 1.4310, blank.Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.Anmärkning:Inställningsbultar används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.
Nyckelringen kan användas för att manövrera inställningsbulten, till exempel automatiskt (programstyrt) med hjälp av en pneumatisk cylinder eller med fjärrmanövrering via bowdenkablar.
En skruvbricka kan levereras för att inställningsbulten ska kunna skruvas i. Den placeras på den gängade hylsan, så att medbringarstiften kan greppa i spåret.På begäran:Specialutföranden.Tillbehör:Distansringar K0665Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0635_U Inställningsbultar utan fläns i stål eller rostfritt stål med dragring i rostfritt stål och låsmutter

147 kB

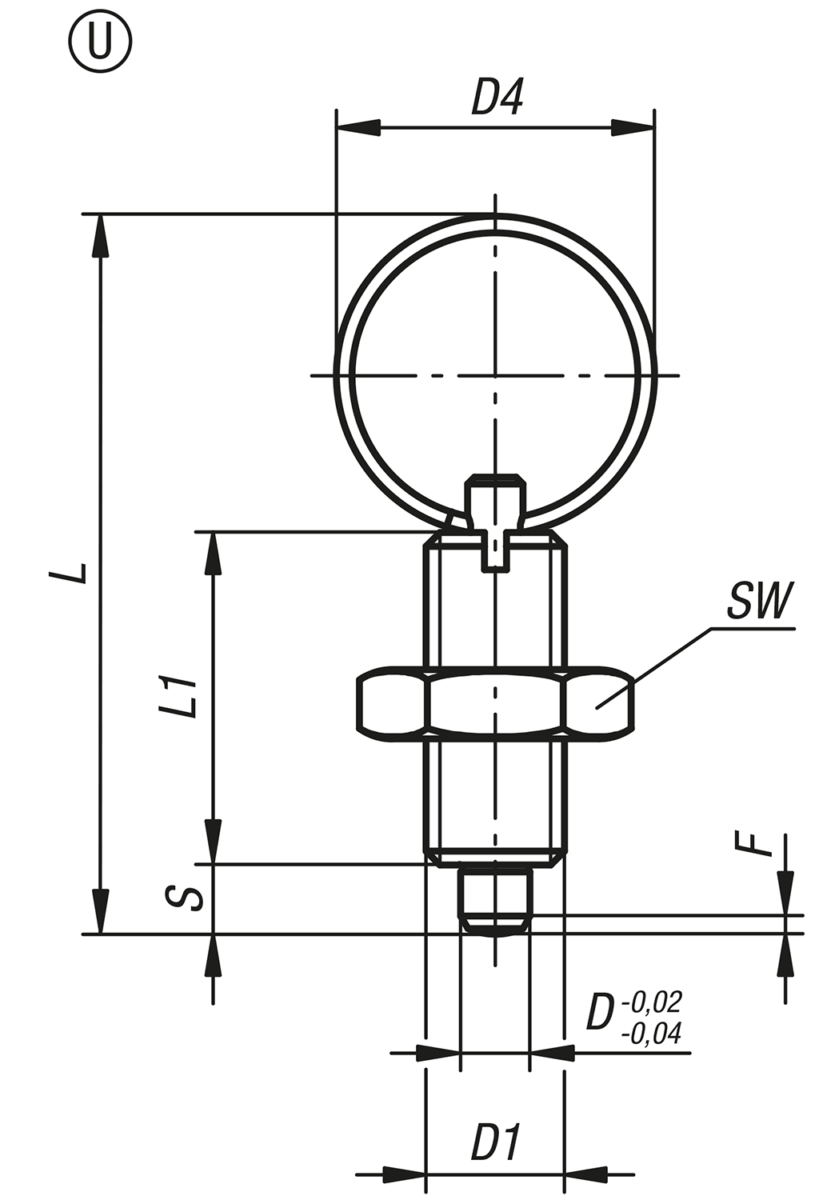

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	Grundkroppens yta	D	D1	D4	L	L1	Slag S	SW	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Beställningsnummer skruvbricka	Pris
K0635.4004	U	stål	härdat	4	M8x1	15	40	21	4	13	1	6	12	K0344.90	51,48 SEK
K0635.4105	U	stål	härdat	5	M10x1	23	52	24	5	17	1,3	5	12	K0344.91	47,69 SEK
K0635.4206	U	stål	härdat	6	M12x1,5	23	57	28	6	19	1,8	6	14	K0344.92	51,77 SEK
K0635.4308	U	stål	härdat	8	M16x1,5	28	72	36	8	24	2,3	15	35	K0344.93	62,35 SEK
K0635.4410	U	stål	härdat	10	M20x1,5	28	78	40	10	30	2,8	15	34	K0344.94	92,27 SEK
K0635.04004	U	rostfritt stål	härdat	4	M8x1	15	40	21	4	13	1	6	12	K0344.90	91,30 SEK
K0635.04105	U	rostfritt stål	härdat	5	M10x1	23	52	24	5	17	1,3	5	12	K0344.91	87,32 SEK
K0635.04206	U	rostfritt stål	härdat	6	M12x1,5	23	57	28	6	19	1,8	6	14	K0344.92	99,07 SEK
K0635.04308	U	rostfritt stål	härdat	8	M16x1,5	28	72	36	8	24	2,3	15	35	K0344.93	117,33 SEK
K0635.04410	U	rostfritt stål	härdat	10	M20x1,5	28	78	40	10	30	2,8	15	34	K0344.94	171,62 SEK
K0635.14004	U	rostfritt stål	ohärdat	4	M8x1	15	40	21	4	13	1	6	12	K0344.90	91,30 SEK
K0635.14105	U	rostfritt stål	ohärdat	5	M10x1	23	52	24	5	17	1,3	5	12	K0344.91	87,32 SEK
K0635.14206	U	rostfritt stål	ohärdat	6	M12x1,5	23	57	28	6	19	1,8	6	14	K0344.92	99,07 SEK
K0635.14308	U	rostfritt stål	ohärdat	8	M16x1,5	28	72	36	8	24	2,3	15	35	K0344.93	117,33 SEK
K0635.14410	U	rostfritt stål	ohärdat	10	M20x1,5	28	78	40	10	30	2,8	15	34	K0344.94	171,62 SEK
