Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.

Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Nyckelring 1.4310, blank.
Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.
Anmärkning:Inställningsbultar används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.
Nyckelringen kan användas för att manövrera inställningsbulten, till exempel automatiskt (programstyrt) med hjälp av en pneumatisk cylinder eller med fjärrmanövrering via bowdenkablar.
En skruvbricka kan levereras för att inställningsbulten ska kunna skruvas i. Den skjuts på så på den gängade hylsan, att medbringarstiften kan greppa i spåret..
På begäran:Specialutföranden.Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0635_T Inställningsbultar utan fläns, Form T 126 kB

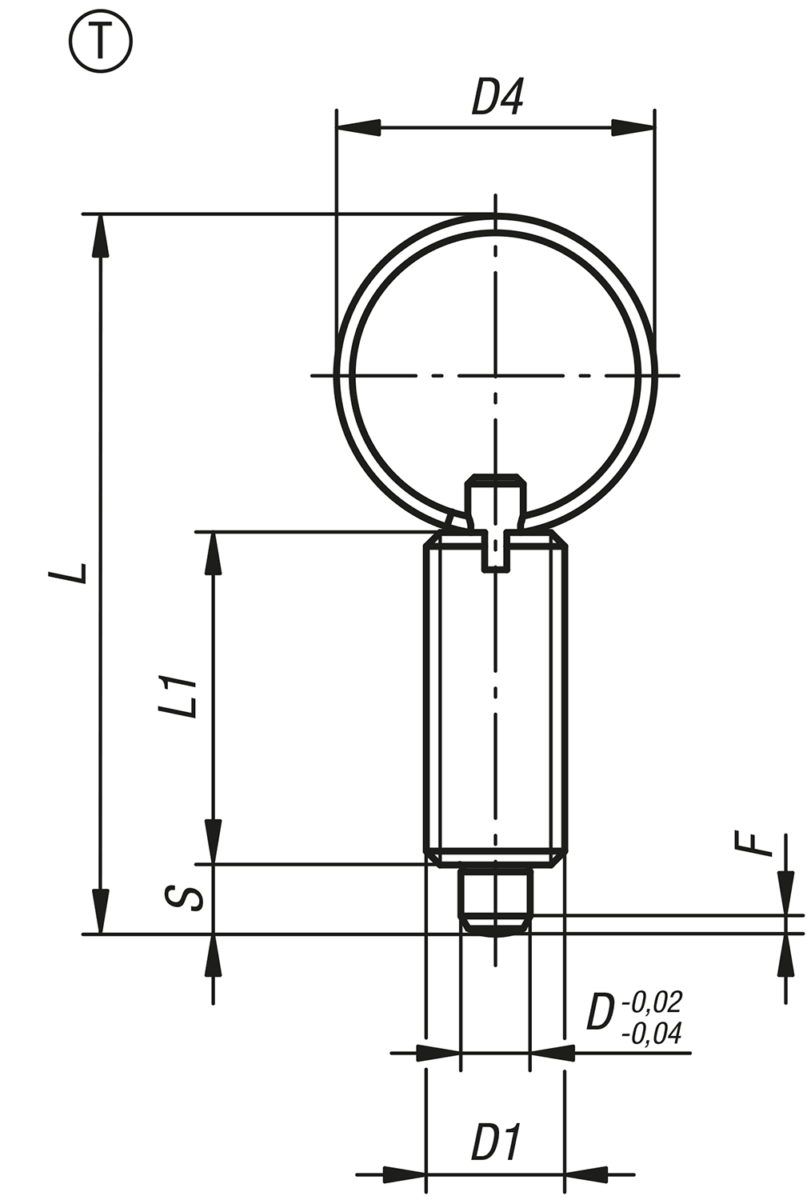

Ritningar

Inställningsbultar utan fläns, Form T

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
Utförande

DD1D4LL1HF x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0635.3004TStålhärdad4M8x115402141612K0344.90  44,94 SEK
K0635.3105TStålhärdad5M10x123522451,3512K0344.91  41,61 SEK
K0635.3206TStålhärdad6M12x1,523572861,8614K0344.92  44,84 SEK
K0635.3308TStålhärdad8M16x1,528723682,31535K0344.93  52,54 SEK
K0635.3410TStålhärdad10M20x1,5287840102,81534K0344.94  77,81 SEK
K0635.03004TRostfritt stålhärdad4M8x115402141612K0344.90  74,10 SEK
K0635.03105TRostfritt stålhärdad5M10x123522451,3512K0344.91  70,78 SEK
K0635.03206TRostfritt stålhärdad6M12x1,523572861,8614K0344.92  78,38 SEK
K0635.03308TRostfritt stålhärdad8M16x1,528723682,31535K0344.93  93,01 SEK
K0635.03410TRostfritt stålhärdad10M20x1,5287840102,81534K0344.94  140,32 SEK
K0635.13004TRostfritt stålohärdad4M8x115402141612K0344.90  74,10 SEK
K0635.13105TRostfritt stålohärdad5M10x123522451,3512K0344.91  70,78 SEK
K0635.13206TRostfritt stålohärdad6M12x1,523572861,8614K0344.92  78,38 SEK
K0635.13308TRostfritt stålohärdad8M16x1,528723682,31535K0344.93  93,01 SEK
K0635.13410TRostfritt stålohärdad10M20x1,5287840102,81534K0344.94  140,32 SEK
