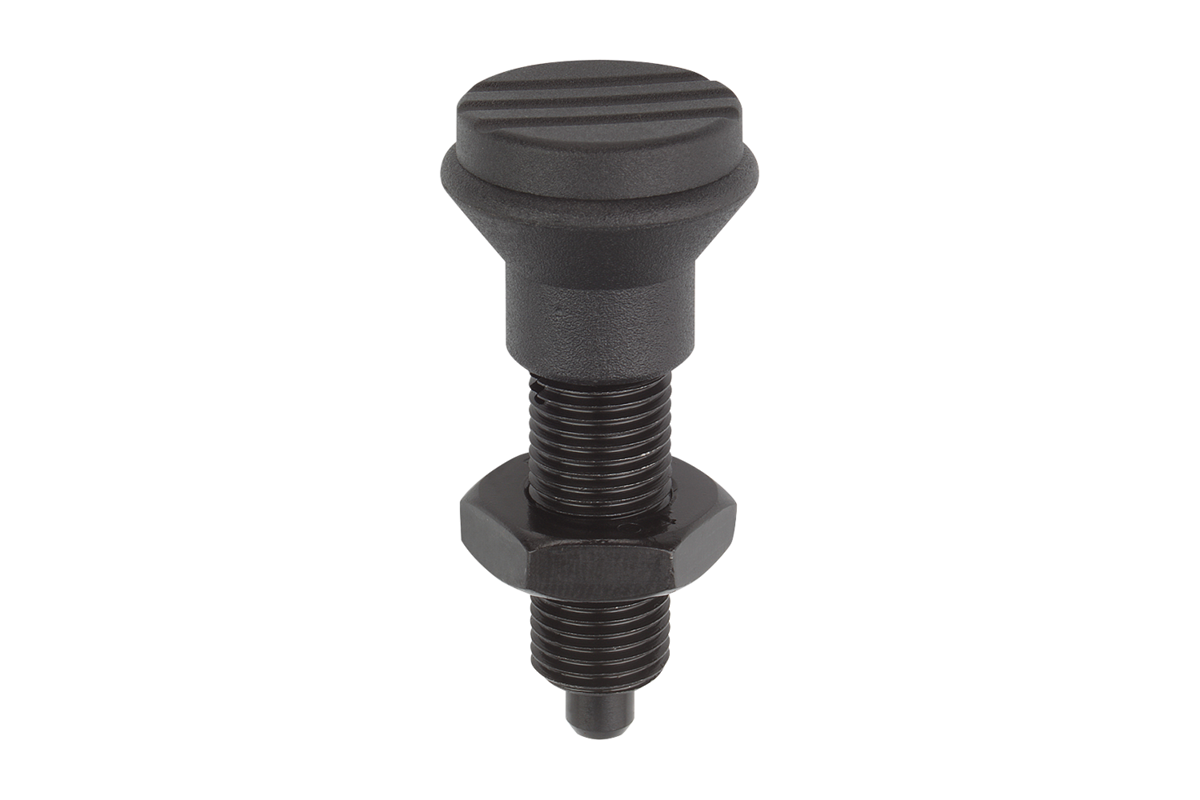

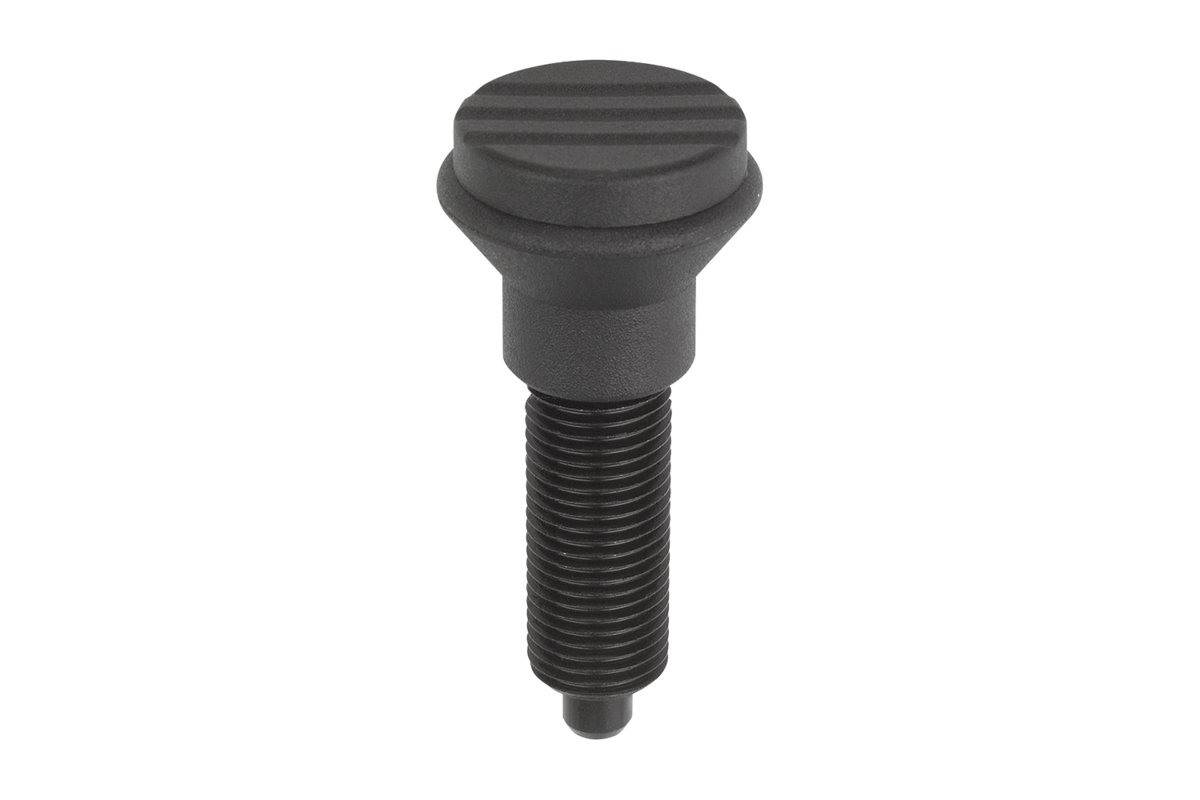

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.

Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp i svartgrå termoplast.
Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.
Anmärkning:Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.
En skruvbricka kan levereras för att inställningsbulten ska kunna skruvas i. Den skjuts in så under den svampformade knoppen i utdraget läge, att medbringarstiften kan greppa i spåret.
På begäran:Specialutföranden.Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0344_H Inställningsbultar utan fläns, Form H 163 kB

Ritningar

Inställningsbultar utan fläns, Form H

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
FormDD1D2LL1L2HSWF x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0344.2105HStålhärdad5M10x1214724185171,3512K0344.91  42,28 SEK
K0344.2206HStålhärdad6M12x1,5255628226191,8614K0344.92  45,70 SEK
K0344.2308HStålhärdad8M16x1,5337436308242,31535K0344.93  55,67 SEK
K0344.2410HStålhärdad10M20x1,53380403010302,81534K0344.94  82,46 SEK
K0344.02105HRostfritt stålhärdad5M10x1214724185171,3512K0344.91  77,81 SEK
K0344.02206HRostfritt stålhärdad6M12x1,5255628226191,8614K0344.92  88,35 SEK
K0344.02308HRostfritt stålhärdad8M16x1,5337436308242,31535K0344.93  104,60 SEK
K0344.02410HRostfritt stålhärdad10M20x1,53380403010302,81534K0344.94  153,14 SEK
K0344.12105HRostfritt stålohärdad5M10x1214724185171,3512K0344.91  77,81 SEK
K0344.12206HRostfritt stålohärdad6M12x1,5255628226191,8614K0344.92  88,35 SEK
K0344.12308HRostfritt stålohärdad8M16x1,5337436308242,31535K0344.93  104,60 SEK
K0344.12410HRostfritt stålohärdad10M20x1,53380403010302,81534K0344.94  153,14 SEK
