        Inställningsbultar Form E

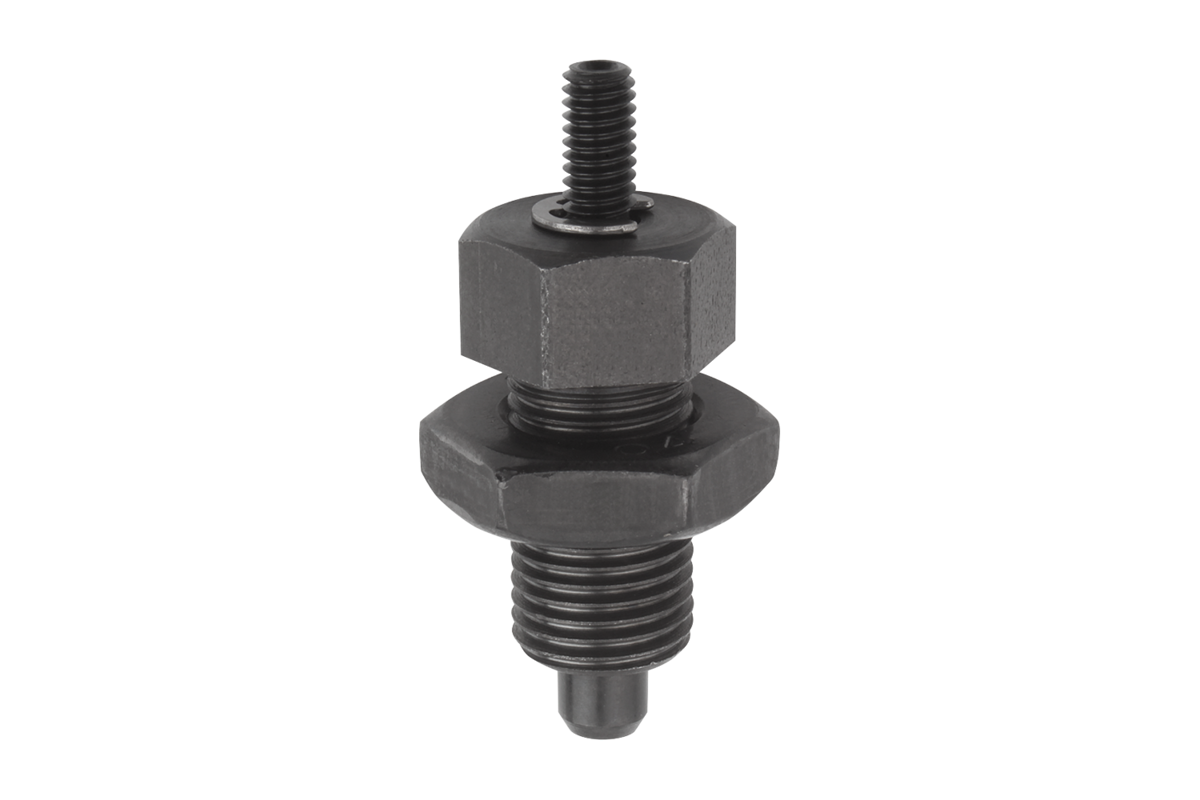

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.

Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Låsstift härdat, slipat och blankt.

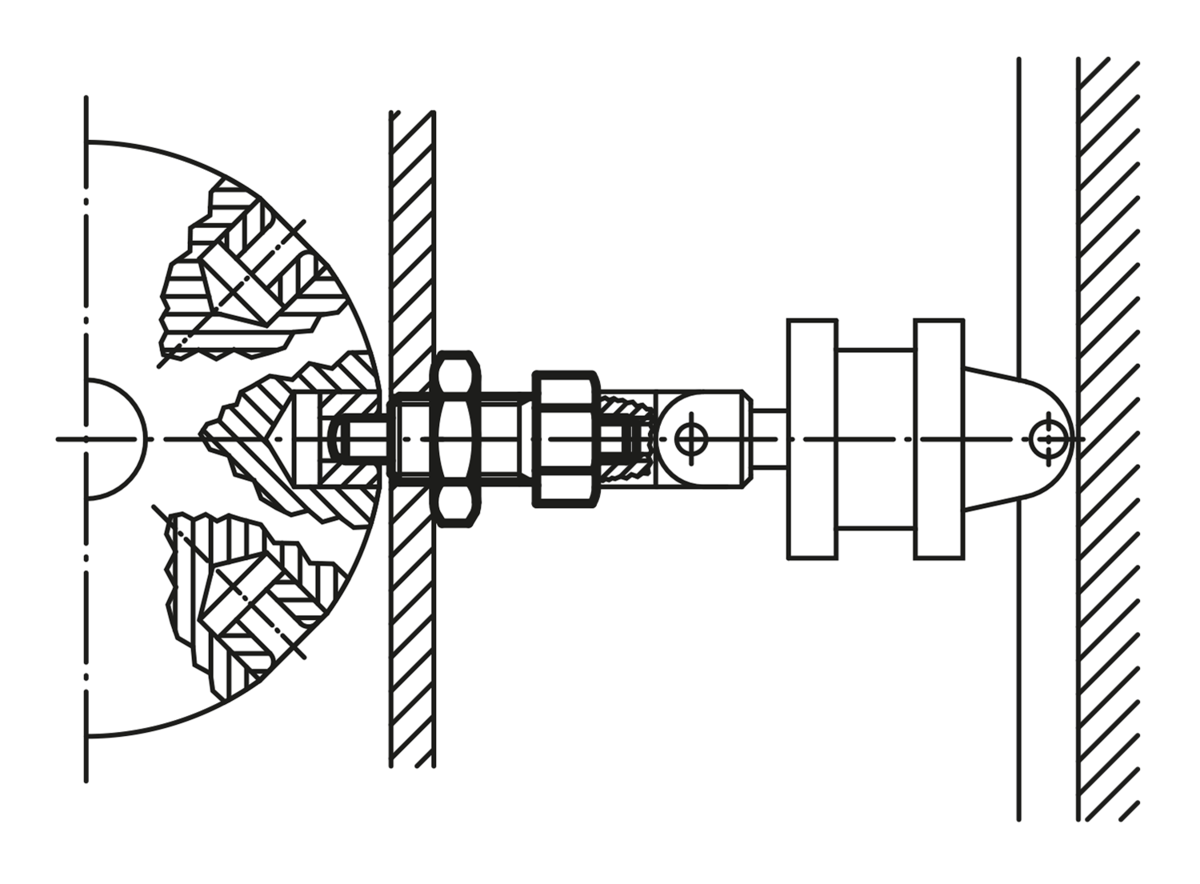

Låsstift ej härdat, slipat och brunerat.Anmärkning:Inställningsbult används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. På den gängade tappen som sticker ut kan specialhandtag monteras. Tappen kan också användas för att manövrera inställningsbulten, till exempel automatiskt (programstyrt) med hjälp av en pneumatisk cylinder eller med fjärrmanövrering via bowdenkablar.På begäran:Specialutföranden.Tillbehör:Distansringar K0665Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0341_E Inställningsbultar Form E

203 kB

Ritningar

Artikelval/-filter.

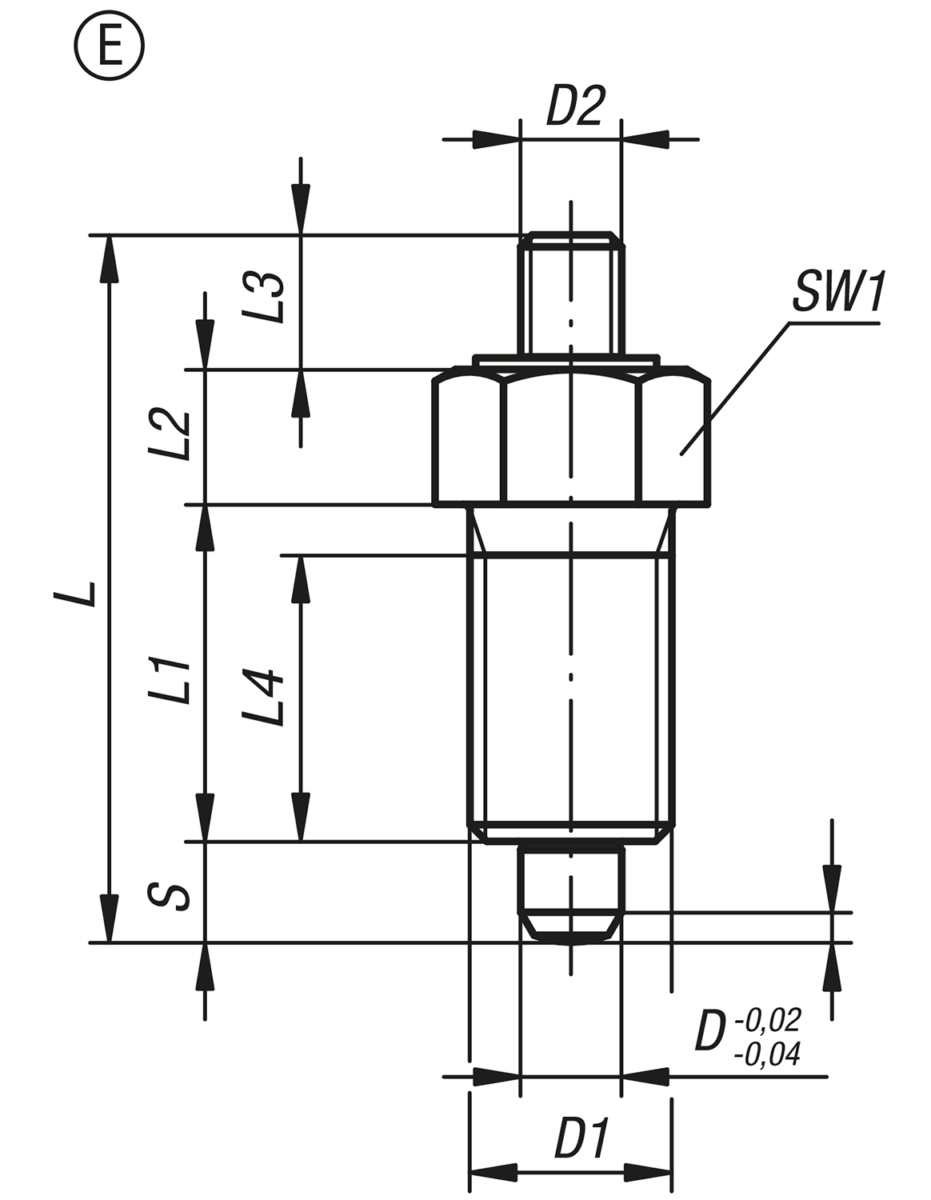

Beställningsnr.	Form	Material grundkropp	Grundkroppens yta	D	D1	D2	L	L1	L2	L3	L4	Slag S	SW1	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Pris
K0341.1903	E	stål	härdat	3	M6x0,75	M2	24	12	5	3,5	10	3,5	8	0,8	4,5	10	62,13 SEK
K0341.1004	E	stål	härdat	4	M8x1	M3	32	15	6	7	13	4	10	1	6	12	59,19 SEK
K0341.1105	E	stål	härdat	5	M10x1	M4	37	17	7	8	15	5	13	1,3	5	12	56,24 SEK
K0341.1206	E	stål	härdat	6	M12x1,5	M6	42	20	8	8	17	6	14	1,8	6	14	62,61 SEK
K0341.1308	E	stål	härdat	8	M16x1,5	M8	56	26	10	12	23	8	19	2,3	15	35	80,85 SEK
K0341.1410	E	stål	härdat	10	M20x1,5	M8	62	28	12	12	25	10	22	2,8	15	34	115,90 SEK
K0341.1412	E	stål	härdat	12	M20x1,5	M8	66	28	14	12	25	12	22	2,8	15	39	127,40 SEK
K0341.1516	E	stål	härdat	16	M24x2	M10	80	32	18	14	28	16	27	3,2	20	46	181,07 SEK
K0341.01903	E	rostfritt stål	härdat	3	M6x0,75	M2	24	12	5	3,5	10	3,5	8	0,8	4,5	10	103,17 SEK
K0341.01004	E	rostfritt stål	härdat	4	M8x1	M3	32	15	6	7	13	4	10	1	6	12	98,14 SEK
K0341.01105	E	rostfritt stål	härdat	5	M10x1	M4	37	17	7	8	15	5	13	1,3	5	12	93,58 SEK
K0341.01206	E	rostfritt stål	härdat	6	M12x1,5	M6	42	20	8	8	17	6	14	1,8	6	14	110,20 SEK
K0341.01308	E	rostfritt stål	härdat	8	M16x1,5	M8	56	26	10	12	23	8	19	2,3	15	35	147,25 SEK
K0341.01410	E	rostfritt stål	härdat	10	M20x1,5	M8	62	28	12	12	25	10	22	2,8	15	34	232,18 SEK
K0341.01412	E	rostfritt stål	härdat	12	M20x1,5	M8	66	28	14	12	25	12	22	2,8	15	39	255,46 SEK
K0341.01516	E	rostfritt stål	härdat	16	M24x2	M10	80	32	18	14	28	16	27	3,2	20	46	386,84 SEK
K0341.11903	E	rostfritt stål	ohärdat	3	M6x0,75	M2	24	12	5	3,5	10	3,5	8	0,8	4,5	10	103,17 SEK
K0341.11004	E	rostfritt stål	ohärdat	4	M8x1	M3	32	15	6	7	13	4	10	1	6	12	98,14 SEK
K0341.11105	E	rostfritt stål	ohärdat	5	M10x1	M4	37	17	7	8	15	5	13	1,3	5	12	93,58 SEK
K0341.11206	E	rostfritt stål	ohärdat	6	M12x1,5	M6	42	20	8	8	17	6	14	1,8	6	14	110,20 SEK
K0341.11308	E	rostfritt stål	ohärdat	8	M16x1,5	M8	56	26	10	12	23	8	19	2,3	15	35	147,25 SEK
K0341.11410	E	rostfritt stål	ohärdat	10	M20x1,5	M8	62	28	12	12	25	10	22	2,8	15	34	232,18 SEK
K0341.11412	E	rostfritt stål	ohärdat	12	M20x1,5	M8	66	28	14	12	25	12	22	2,8	15	39	255,46 SEK
K0341.11516	E	rostfritt stål	ohärdat	16	M24x2	M10	80	32	18	14	28	16	27	3,2	20	46	386,84 SEK
