K0339_CInställningsbultar Form C |
Tillbaka |
|

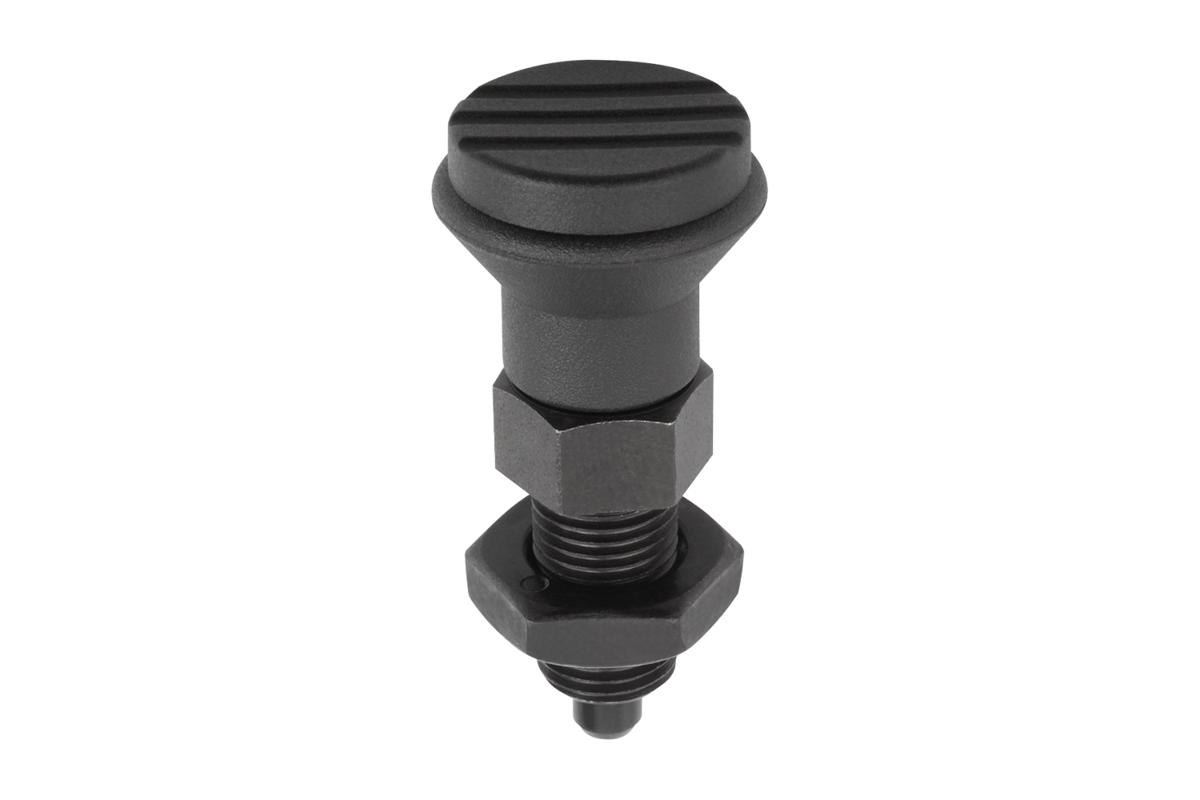

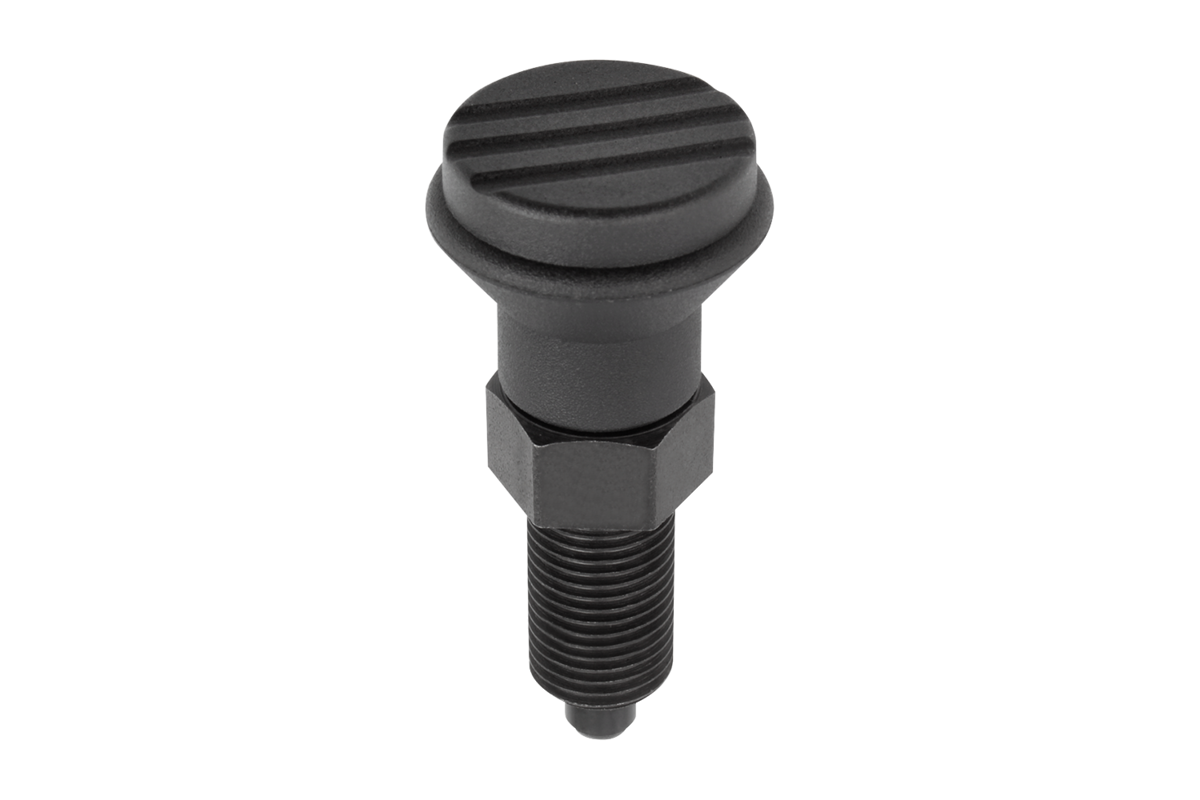

Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Stålkonstruktion:
Gängad hylsa och låsstift automatstål.
Konstruktion i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.
Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.
Svampformad knopp termoplast svartgrå.Utförande:Stålutförande: Gängad hylsa, brunerad. Låsstift härdat, slipat och brunerat.
Utförande i rostfritt stål: Gängad hylsa, blank. Låsstift härdat, slipat och blankt. Låsstift ej härdat, slipat och brunerat.Anmärkning:Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Ska den vara urdragen en längre tid utan att låsstiftet hoppar tillbaka, så ska Form C eller Form D användas.På begäran:Specialutföranden.Tillbehör:Distansringar K0665 NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

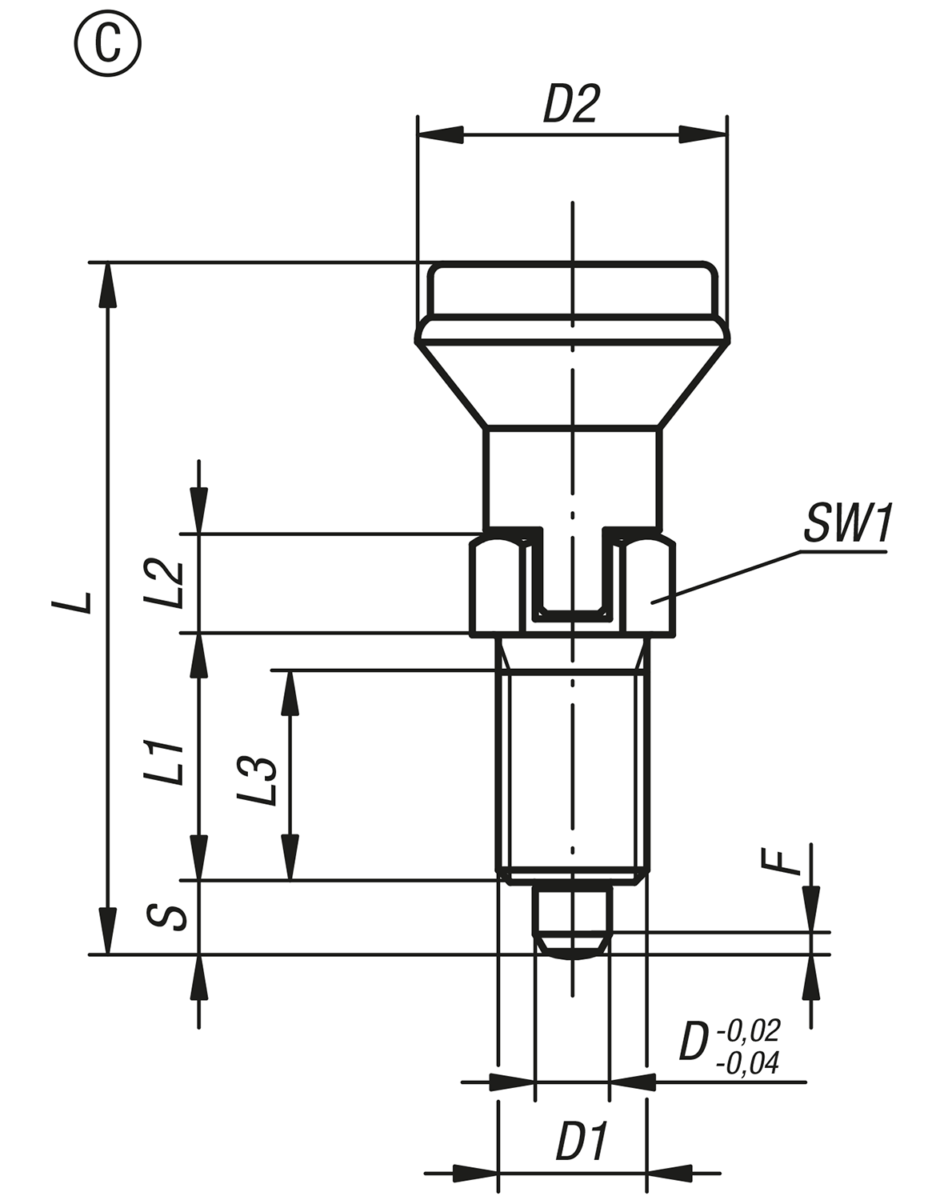

Beställningsnr. | Form | Material grundkropp | Låsstift | D | D1 | D2 | L | L1 | L2 | L3 | Slag S | SW1 | F x 30° | Fjäderkraft början F1 ca N | Fjäderkraft slut F2 ca N | CAD | Tillb. | Pris | Beställ |
---|
K0339.3105 | C | stål | härdat | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 |  |  | 76,67 SEK | | K0339.3206 | C | stål | härdat | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 |  |  | 85,31 SEK | | K0339.3308 | C | stål | härdat | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 |  |  | 96,81 SEK | | K0339.3410 | C | stål | härdat | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 |  | | 99,09 SEK | | K0339.03105 | C | rostfritt stål | härdat | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 |  |  | 111,53 SEK | | K0339.03206 | C | rostfritt stål | härdat | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 |  |  | 131,96 SEK | | K0339.03308 | C | rostfritt stål | härdat | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 |  |  | 170,34 SEK | | K0339.03410 | C | rostfritt stål | härdat | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 |  | | 189,91 SEK | | K0339.13105 | C | rostfritt stål | ohärdat | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 |  |  | 111,53 SEK | | K0339.13206 | C | rostfritt stål | ohärdat | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 |  |  | 131,96 SEK | | K0339.13308 | C | rostfritt stål | ohärdat | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 |  |  | 170,34 SEK | | K0339.13410 | C | rostfritt stål | ohärdat | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 |  | | 189,91 SEK | |
