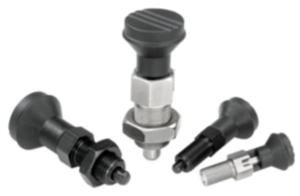

Inställningsbultar i stål eller rostfritt stål med knopp i plast
K0339

Inställningsbultar i stål eller rostfritt stål med knopp i plast

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:

Stålkonstruktion:
Gängad hylsa och låsstift automatstål.

Konstruktion i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp termoplast svartgrå.

Utförande:Stålutförande:
Gängad hylsa, brunerad.
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Gängad hylsa, blank.
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.
Anmärkning:Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Ska den vara urdragen en längre tid utan att låsstiftet hoppar tillbaka, så ska Form C eller Form D användas.På begäran:Specialutföranden.Tillbehör:Distansringar K0665Ritningsinformation:

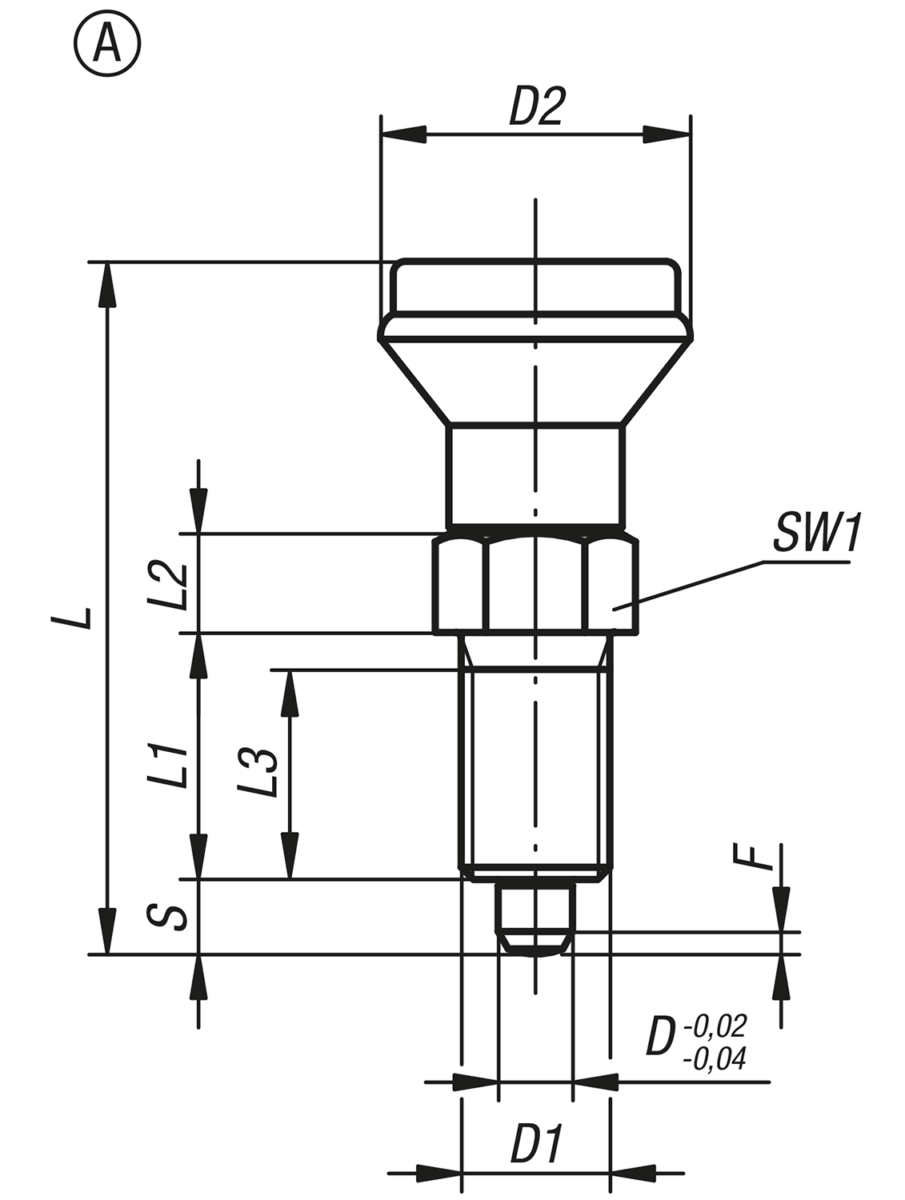

Form A: utan spärr, utan låsmutter
Form B: utan spärr, med låsmutter
Form C: med spärr, utan låsmutter

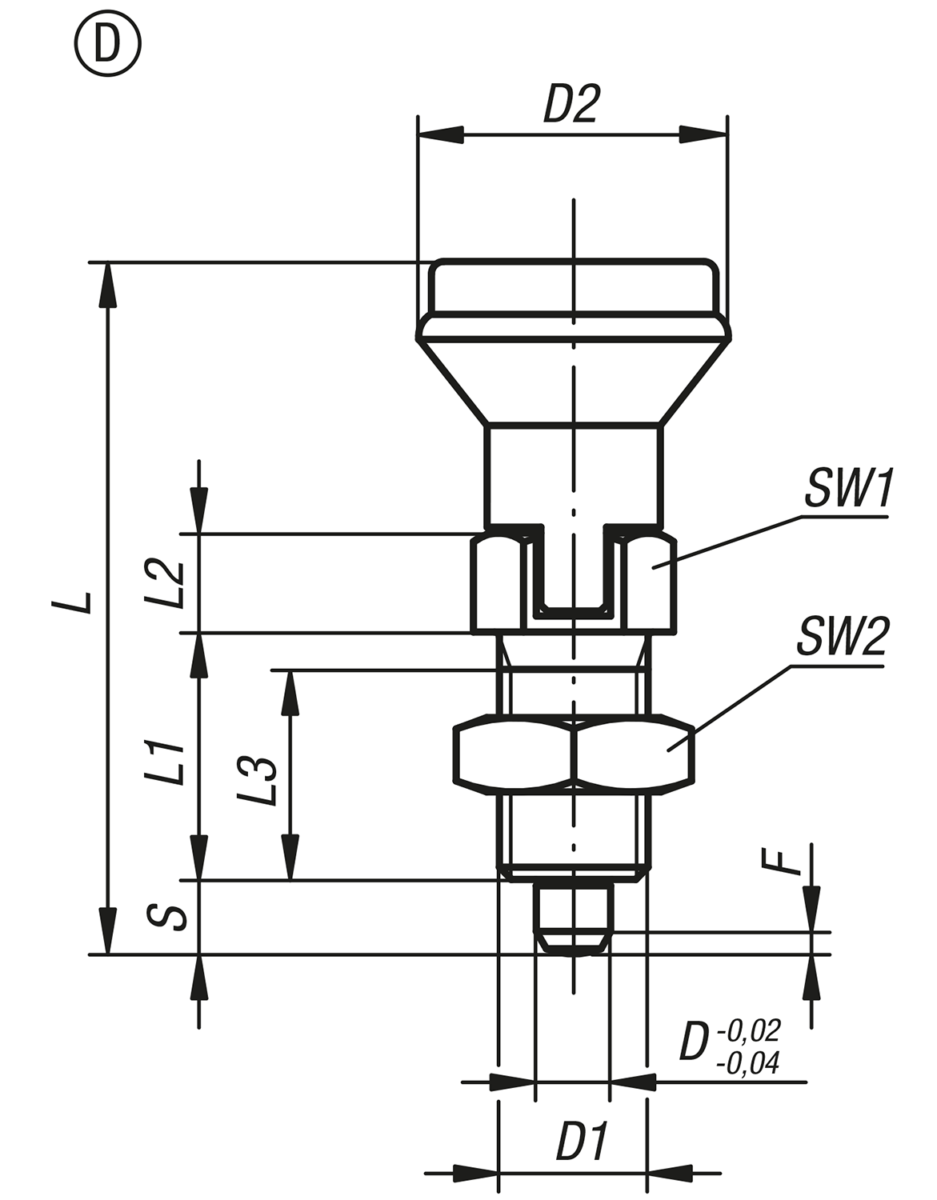

Form D: med spärr, med låsmutter
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0339 Inställningsbultar i stål eller rostfritt stål med knopp i plast 281 kB

Ritningar (total översikt)

Inställningsbultar i stål eller rostfritt stål med knopp i plast

Inställningsbultar i stål eller rostfritt stål med knopp i plast

Mer information

Ritningar

Inställningsbultar i stål eller rostfritt stål med knopp i plast

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
LåsstiftDD1D2LL1L2L3Slag
S
SW1F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0339.1105Astålhärdat5M10x12147177155131,3512  60,90 SEK
K0339.1206Astålhärdat6M12x1,52556208176141,8614  67,55 SEK
K0339.1308Astålhärdat8M16x1,533742610238192,31535  82,94 SEK
K0339.1410Astålhärdat10M20x1,5338028122510222,81534 88,35 SEK
K0339.01105Arostfritt stålhärdat5M10x12147177155131,3512  99,18 SEK
K0339.01206Arostfritt stålhärdat6M12x1,52556208176141,8614  117,23 SEK
K0339.01308Arostfritt stålhärdat8M16x1,533742610238192,31535  147,73 SEK
K0339.01410Arostfritt stålhärdat10M20x1,5338028122510222,81534 159,32 SEK
K0339.11105Arostfritt stålohärdat5M10x12147177155131,3512  99,18 SEK
K0339.11206Arostfritt stålohärdat6M12x1,52556208176141,8614  117,23 SEK
K0339.11308Arostfritt stålohärdat8M16x1,533742610238192,31535  147,73 SEK
K0339.11410Arostfritt stålohärdat10M20x1,5338028122510222,81534 159,32 SEK

Inställningsbultar i stål eller rostfritt stål med knopp i plast och låsmutter

Mer information

Ritningar

Inställningsbultar i stål eller rostfritt stål med knopp i plast och låsmutter

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
LåsstiftDD1D2LL1L2L3Slag
S
SW1SW2F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0339.2105Bstålhärdat5M10x1214717715513171,3512  62,04 SEK
K0339.2206Bstålhärdat6M12x1,5255620817614191,8614  68,88 SEK
K0339.2308Bstålhärdat8M16x1,53374261023819242,31535  85,41 SEK
K0339.2410Bstålhärdat10M20x1,533802812251022302,81534 91,20 SEK
K0339.02105Brostfritt stålhärdat5M10x1214717715513171,3512  106,02 SEK
K0339.02206Brostfritt stålhärdat6M12x1,5255620817614191,8614  124,74 SEK
K0339.02308Brostfritt stålhärdat8M16x1,53374261023819242,31535  158,27 SEK
K0339.02410Brostfritt stålhärdat10M20x1,533802812251022302,81534 165,02 SEK
K0339.12105Brostfritt stålohärdat5M10x1214717715513171,3512  106,02 SEK
K0339.12206Brostfritt stålohärdat6M12x1,5255620817614191,8614  124,74 SEK
K0339.12308Brostfritt stålohärdat8M16x1,53374261023819242,31535  158,27 SEK
K0339.12410Brostfritt stålohärdat10M20x1,533802812251022302,81534 165,02 SEK

Inställningsbultar i stål eller rostfritt stål med knopp i plast och låsspår

Mer information

Ritningar

Inställningsbultar i stål eller rostfritt stål med knopp i plast och låsspår

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
LåsstiftDD1D2LL1L2L3Slag
S
SW1F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0339.3105Cstålhärdat5M10x12147177155131,3512  76,67 SEK
K0339.3206Cstålhärdat6M12x1,52556208176141,8614  85,31 SEK
K0339.3308Cstålhärdat8M16x1,533742610238192,31535  96,81 SEK
K0339.3410Cstålhärdat10M20x1,5338028122510222,81534 99,09 SEK
K0339.03105Crostfritt stålhärdat5M10x12147177155131,3512  111,53 SEK
K0339.03206Crostfritt stålhärdat6M12x1,52556208176141,8614  131,96 SEK
K0339.03308Crostfritt stålhärdat8M16x1,533742610238192,31535  170,34 SEK
K0339.03410Crostfritt stålhärdat10M20x1,5338028122510222,81534 189,91 SEK
K0339.13105Crostfritt stålohärdat5M10x12147177155131,3512  111,53 SEK
K0339.13206Crostfritt stålohärdat6M12x1,52556208176141,8614  131,96 SEK
K0339.13308Crostfritt stålohärdat8M16x1,533742610238192,31535  170,34 SEK
K0339.13410Crostfritt stålohärdat10M20x1,5338028122510222,81534 189,91 SEK

Inställningsbultar i stål eller rostfritt stål med knopp i plast, låsspår och låsmutter

Mer information

Ritningar

Inställningsbultar i stål eller rostfritt stål med knopp i plast, låsspår och låsmutter

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
LåsstiftDD1D2LL1L2L3Slag
S
SW1SW2F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0339.4105Dstålhärdat5M10x1214717715513171,3512  77,43 SEK
K0339.4206Dstålhärdat6M12x1,5255620817614191,8614  87,02 SEK
K0339.4308Dstålhärdat8M16x1,53374261023819242,31535  99,75 SEK
K0339.4410Dstålhärdat10M20x1,533802812251022302,81534 100,99 SEK
K0339.04105Drostfritt stålhärdat5M10x1214717715513171,3512  118,09 SEK
K0339.04206Drostfritt stålhärdat6M12x1,5255620817614191,8614  139,18 SEK
K0339.04308Drostfritt stålhärdat8M16x1,53374261023819242,31535  180,41 SEK
K0339.04410Drostfritt stålhärdat10M20x1,533802812251022302,81534 193,42 SEK
K0339.14105Drostfritt stålohärdat5M10x1214717715513171,3512  118,09 SEK
K0339.14206Drostfritt stålohärdat6M12x1,5255620817614191,8614  139,18 SEK
K0339.14308Drostfritt stålohärdat8M16x1,53374261023819242,31535  180,41 SEK
K0339.14410Drostfritt stålohärdat10M20x1,533802812251022302,81534 193,42 SEK
