Artikelbeskrivning/produktbilder

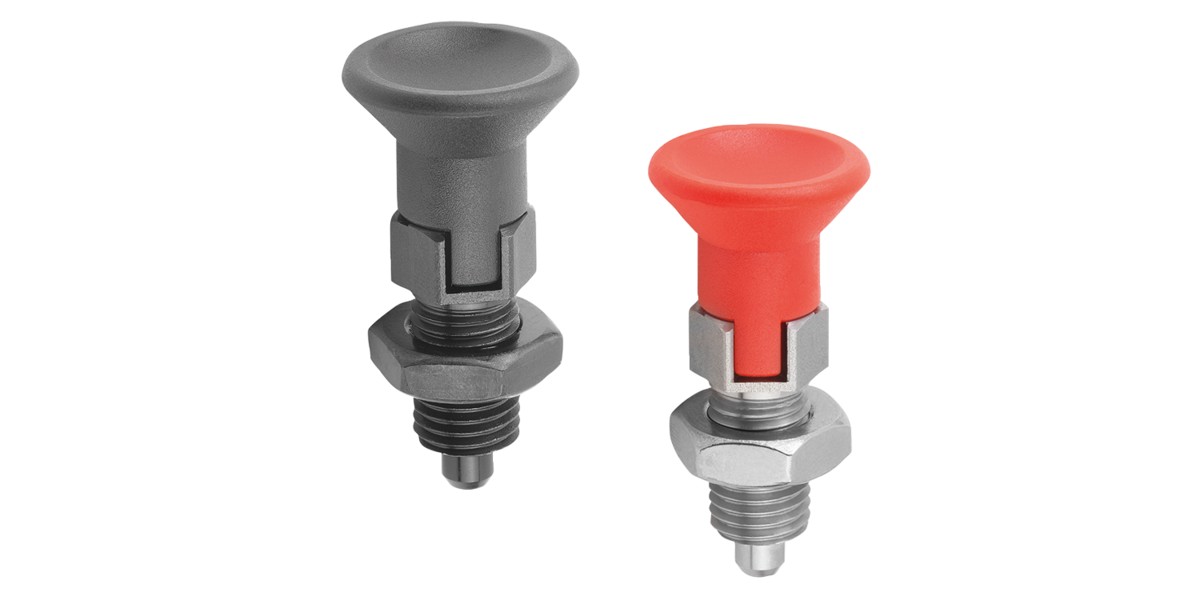

BeskrivningProduktbeskrivning:Inställningsbultarna används när spärrläget inte får förändras av tvärgående krafter.
Det gäller till exempel längd- och höjdstopp samt positionslåsning inom tillverkning av maskiner, apparater, möbler och specialfordon.

Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Ska den vara urdragen en längre tid utan att låsstiftet hoppar tillbaka, ska Form C resp. Form D användas.

De material som används möjliggör många olika insatsområden, inklusive insatser med högsta möjliga krav på korrosionsbeständighet.
Material:

Stålutförande:
Gängad hylsa och låsstift automatstål.
Tryckfjäder 1.4310.

Utförande i rostfritt stål A2:
Gängad hylsa 1.4305.
Låsstift härdat 1.4034.
Låsstift ohärdat 1.4305.
Tryckfjäder 1.4310.

Utförande i rostfritt stål A4:
Gängad hylsa och låsstift 1.4404.
Tryckfjäder 1.4401 eller 1.4571.

Svampformad knopp termoplast svartgrå eller trafikrött RAL3020.

Utförande:Stålutförande:
Gängad hylsa brunerad.
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål A2:
Gängad hylsa blank.
Låsstift härdat eller ej härdat, slipat och blankt.

Utförande i rostfritt stål A4:
Gängad hylsa blank.
Låsstift slipat, kemiskt förnicklat eller blankt.
På begäran:Specialutföranden.Tillbehör:Distansringar K0665Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0338_D Inställningsbultar i stål eller rostfritt stål med knopp i plast, låsspår och låsmutter 221 kB

Ritningar

Inställningsbultar, Form S

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
StålnyckelGrundkroppens
yta
Färg
komponent
DD1D2LL1L2L3Slag
S
SW1SW2F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0338.4903Dstål-härdatsvartgrå RAL 70213M6x0,751431,5125103,58100,84,510 82,46 SEK
K0338.4004Dstål-härdatsvartgrå RAL 70214M8x11838,515613410131612  74,40 SEK
K0338.4105Dstål-härdatsvartgrå RAL 70215M10x12143,517715513171,3512  78,77 SEK
K0338.4206Dstål-härdatsvartgrå RAL 70216M12x1,52551,720817614191,8614  87,71 SEK
K0338.4308Dstål-härdatsvartgrå RAL 70218M16x1,53368261023819242,31535  105,67 SEK
K0338.4410Dstål-härdatsvartgrå RAL 702110M20x1,533742812251022302,81534 119,57 SEK
K0338.4412Dstål-härdatsvartgrå RAL 702112M20x1,533782814251222302,81539 169,10 SEK
K0338.4516Dstål-härdatsvartgrå RAL 702116M24x240963218281627363,22046 235,04 SEK
K0338.490384Dstål-härdattrafikrött RAL 30203M6x0,751431,5125103,58100,84,510 82,46 SEK
K0338.400484Dstål-härdattrafikrött RAL 30204M8x11838,515613410131612 74,40 SEK
K0338.410584Dstål-härdattrafikrött RAL 30205M10x12143,517715513171,3512 78,77 SEK
K0338.420684Dstål-härdattrafikrött RAL 30206M12x1,52551,720817614191,8614 87,71 SEK
K0338.430884Dstål-härdattrafikrött RAL 30208M16x1,53368261023819242,31535 105,67 SEK
K0338.441084Dstål-härdattrafikrött RAL 302010M20x1,533742812251022302,81534 119,57 SEK
K0338.441284Dstål-härdattrafikrött RAL 302012M20x1,533782814251222302,81539 169,10 SEK
K0338.451684Dstål-härdattrafikrött RAL 302016M24x240963218281627363,22046 235,04 SEK
K0338.04903Drostfritt stål1.4034härdatsvartgrå RAL 70213M6x0,751431,5125103,58100,84,510 125,59 SEK
K0338.04004Drostfritt stål1.4034härdatsvartgrå RAL 70214M8x11838,515613410131612  110,82 SEK
K0338.04105Drostfritt stål1.4034härdatsvartgrå RAL 70215M10x12143,517715513171,3512  119,95 SEK
K0338.04206Drostfritt stål1.4034härdatsvartgrå RAL 70216M12x1,52551,720817614191,8614  141,22 SEK
K0338.04308Drostfritt stål1.4034härdatsvartgrå RAL 70218M16x1,53368261023819242,31535  192,60 SEK
K0338.04410Drostfritt stål1.4034härdatsvartgrå RAL 702110M20x1,533742812251022302,81534 214,06 SEK
K0338.04412Drostfritt stål1.4034härdatsvartgrå RAL 702112M20x1,533782814251222302,81539 313,91 SEK
K0338.04516Drostfritt stål1.4034härdatsvartgrå RAL 702116M24x240963218281627363,22046 446,10 SEK
K0338.0490384Drostfritt stål1.4034härdattrafikrött RAL 30203M6x0,751431,5125103,58100,84,510 125,59 SEK
K0338.0400484Drostfritt stål1.4034härdattrafikrött RAL 30204M8x11838,515613410131612 110,82 SEK
K0338.0410584Drostfritt stål1.4034härdattrafikrött RAL 30205M10x12143,517715513171,3512 119,95 SEK
K0338.0420684Drostfritt stål1.4034härdattrafikrött RAL 30206M12x1,52551,720817614191,8614 141,22 SEK
K0338.0430884Drostfritt stål1.4034härdattrafikrött RAL 30208M16x1,53368261023819242,31535 192,60 SEK
K0338.0441084Drostfritt stål1.4034härdattrafikrött RAL 302010M20x1,533742812251022302,81534 214,06 SEK
K0338.0441284Drostfritt stål1.4034härdattrafikrött RAL 302012M20x1,533782814251222302,81539 313,91 SEK
K0338.0451684Drostfritt stål1.4034härdattrafikrött RAL 302016M24x240963218281627363,22046 446,10 SEK
K0338.14903Drostfritt stål1.4305ohärdatsvartgrå RAL 70213M6x0,751431,5125103,58100,84,510 125,59 SEK
K0338.14004Drostfritt stål1.4305ohärdatsvartgrå RAL 70214M8x11838,515613410131612  110,82 SEK
K0338.14105Drostfritt stål1.4305ohärdatsvartgrå RAL 70215M10x12143,517715513171,3512  119,95 SEK
K0338.14206Drostfritt stål1.4305ohärdatsvartgrå RAL 70216M12x1,52551,720817614191,8614  141,22 SEK
K0338.14308Drostfritt stål1.4305ohärdatsvartgrå RAL 70218M16x1,53368261023819242,31535  192,60 SEK
K0338.14410Drostfritt stål1.4305ohärdatsvartgrå RAL 702110M20x1,533742812251022302,81534 214,06 SEK
K0338.14412Drostfritt stål1.4305ohärdatsvartgrå RAL 702112M20x1,533782814251222302,81539 313,91 SEK
K0338.14516Drostfritt stål1.4305ohärdatsvartgrå RAL 702116M24x240963218281627363,22046 446,10 SEK
K0338.1490384Drostfritt stål1.4305ohärdattrafikrött RAL 30203M6x0,751431,5125103,58100,84,510 125,59 SEK
K0338.1400484Drostfritt stål1.4305ohärdattrafikrött RAL 30204M8x11838,515613410131612 110,82 SEK
K0338.1410584Drostfritt stål1.4305ohärdattrafikrött RAL 30205M10x12143,517715513171,3512 119,95 SEK
K0338.1420684Drostfritt stål1.4305ohärdattrafikrött RAL 30206M12x1,52551,720817614191,8614 141,22 SEK
K0338.1430884Drostfritt stål1.4305ohärdattrafikrött RAL 30208M16x1,53368261023819242,31535 192,60 SEK
K0338.1441084Drostfritt stål1.4305ohärdattrafikrött RAL 302010M20x1,533742812251022302,81534 214,06 SEK
K0338.1441284Drostfritt stål1.4305ohärdattrafikrött RAL 302012M20x1,533782814251222302,81539 313,91 SEK
K0338.1451684Drostfritt stål1.4305ohärdattrafikrött RAL 302016M24x240963218281627363,22046 446,10 SEK
K0338.64903Drostfritt stål1.4404förnickladsvartgrå RAL 70213M6x0,751431,5125103,58100,836,5 150,65 SEK
K0338.64004Drostfritt stål1.4404förnickladsvartgrå RAL 70214M8x11838,515613410131715,5 132,97 SEK
K0338.64105Drostfritt stål1.4404förnickladsvartgrå RAL 70215M10x12143,517715513171,3412,5 143,94 SEK
K0338.64206Drostfritt stål1.4404förnickladsvartgrå RAL 70216M12x1,52551,720817614191,8714,5 169,39 SEK
K0338.64308Drostfritt stål1.4404förnickladsvartgrå RAL 70218M16x1,53368261023819242,31535 231,16 SEK
K0338.64410Drostfritt stål1.4404förnickladsvartgrå RAL 702110M20x1,533742812251022302,81530 256,90 SEK
K0338.64412Drostfritt stål1.4404förnickladsvartgrå RAL 702112M20x1,533782814251222302,81539 329,64 SEK
K0338.64516Drostfritt stål1.4404förnickladsvartgrå RAL 702116M24x240963218281627363,22040 490,68 SEK
K0338.6490384Drostfritt stål1.4404förnickladtrafikrött RAL 30203M6x0,751431,5125103,58100,836,5 150,65 SEK
K0338.6400484Drostfritt stål1.4404förnickladtrafikrött RAL 30204M8x11838,515613410131715,5 132,97 SEK
K0338.6410584Drostfritt stål1.4404förnickladtrafikrött RAL 30205M10x12143,517715513171,3412,5 143,94 SEK
K0338.6420684Drostfritt stål1.4404förnickladtrafikrött RAL 30206M12x1,52551,720817614191,8714,5 169,39 SEK
K0338.6430884Drostfritt stål1.4404förnickladtrafikrött RAL 30208M16x1,53368261023819242,31535 231,16 SEK
K0338.6441084Drostfritt stål1.4404förnickladtrafikrött RAL 302010M20x1,533742812251022302,81530 256,90 SEK
K0338.6441284Drostfritt stål1.4404förnickladtrafikrött RAL 302012M20x1,533782814251222302,81539 329,64 SEK
K0338.6451684Drostfritt stål1.4404förnickladtrafikrött RAL 302016M24x240963218281627363,22040 490,68 SEK
K0338.74903Drostfritt stål1.4404blanksvartgrå RAL 70213M6x0,751431,5125103,58100,836,5 150,65 SEK
K0338.74004Drostfritt stål1.4404blanksvartgrå RAL 70214M8x11838,515613410131715,5 132,97 SEK
K0338.74105Drostfritt stål1.4404blanksvartgrå RAL 70215M10x12143,517715513171,3412,5 143,94 SEK
K0338.74206Drostfritt stål1.4404blanksvartgrå RAL 70216M12x1,52551,720817614191,8714,5 169,39 SEK
K0338.74308Drostfritt stål1.4404blanksvartgrå RAL 70218M16x1,53368261023819242,31535 231,16 SEK
K0338.74410Drostfritt stål1.4404blanksvartgrå RAL 702110M20x1,533742812251022302,81530 256,90 SEK
K0338.74412Drostfritt stål1.4404blanksvartgrå RAL 702112M20x1,533782814251222302,81539 329,64 SEK
K0338.74516Drostfritt stål1.4404blanksvartgrå RAL 702116M24x240963218281627363,22040 490,68 SEK
K0338.7490384Drostfritt stål1.4404blanktrafikrött RAL 30203M6x0,751431,5125103,58100,836,5 150,65 SEK
K0338.7400484Drostfritt stål1.4404blanktrafikrött RAL 30204M8x11838,515613410131715,5 132,97 SEK
K0338.7410584Drostfritt stål1.4404blanktrafikrött RAL 30205M10x12143,517715513171,3412,5 143,94 SEK
K0338.7420684Drostfritt stål1.4404blanktrafikrött RAL 30206M12x1,52551,720817614191,8714,5 169,39 SEK
K0338.7430884Drostfritt stål1.4404blanktrafikrött RAL 30208M16x1,53368261023819242,31535 231,16 SEK
K0338.7441084Drostfritt stål1.4404blanktrafikrött RAL 302010M20x1,533742812251022302,81530 256,90 SEK
K0338.7441284Drostfritt stål1.4404blanktrafikrött RAL 302012M20x1,533782814251222302,81539 329,64 SEK
K0338.7451684Drostfritt stål1.4404blanktrafikrött RAL 302016M24x240963218281627363,22040 490,68 SEK
