Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Inställningsbultarna används när spärrläget inte får förändras av tvärgående krafter.
Det gäller till exempel längd- och höjdstopp samt positionslåsning inom tillverkning av maskiner, apparater, möbler och specialfordon.

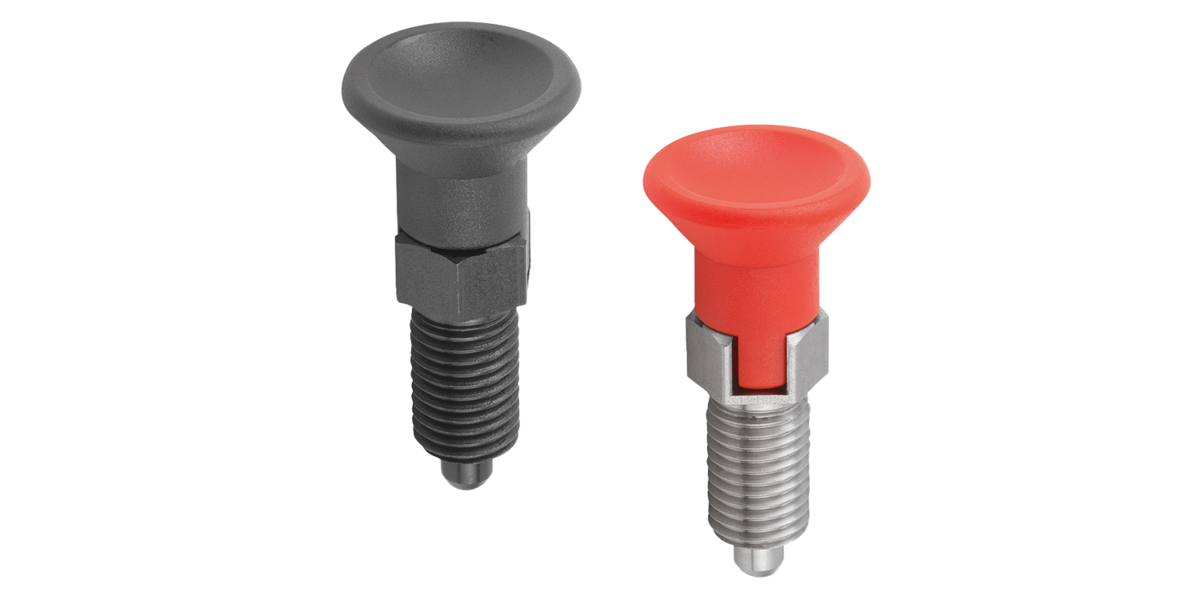

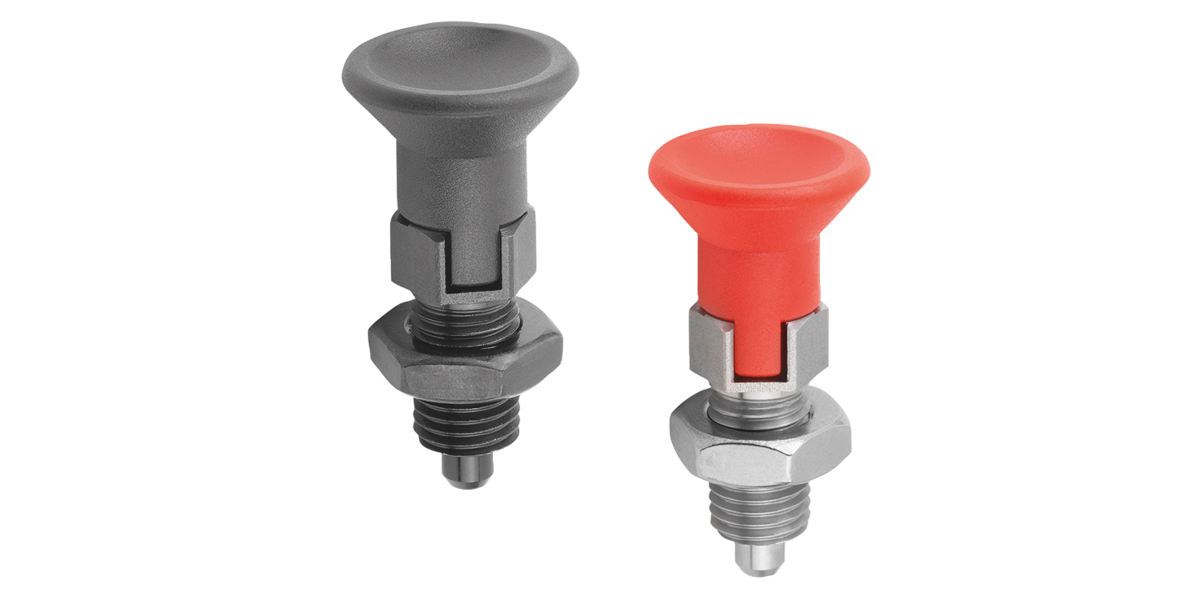

Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Ska den vara urdragen en längre tid utan att låsstiftet hoppar tillbaka, ska Form C resp. Form D användas.

De material som används möjliggör många olika insatsområden, inklusive insatser med högsta möjliga krav på korrosionsbeständighet.
Material:

Stålutförande:
Gängad hylsa och låsstift automatstål.
Tryckfjäder 1.4310.

Utförande i rostfritt stål A2:
Gängad hylsa 1.4305.
Låsstift härdat 1.4034.
Låsstift ohärdat 1.4305.
Tryckfjäder 1.4310.

Utförande i rostfritt stål A4:
Gängad hylsa och låsstift 1.4404.
Tryckfjäder 1.4401 eller 1.4571.

Svampformad knopp termoplast svartgrå eller trafikrött RAL3020.

Utförande:Stålutförande:
Gängad hylsa brunerad.
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål A2:
Gängad hylsa blank.
Låsstift härdat eller ej härdat, slipat och blankt.

Utförande i rostfritt stål A4:
Gängad hylsa blank.
Låsstift slipat, kemiskt förnicklat eller blankt.
På begäran:Specialutföranden.Tillbehör:Distansringar K0665Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0338_A Inställningsbultar i stål eller rostfritt stål med knopp i plast 208 kB

Ritningar

Inställningsbultar, Form A

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
StålnyckelGrundkroppens
yta
Färg
komponent
DD1D2LL1L2L3Slag
S
SW1F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0338.1903Astål-härdatsvartgrå RAL 70213M6x0,751431,5125103,580,84,510 64,98 SEK
K0338.1004Astål-härdatsvartgrå RAL 70214M8x11838,5156134101612  58,57 SEK
K0338.1105Astål-härdatsvartgrå RAL 70215M10x12143,5177155131,3512  61,97 SEK
K0338.1206Astål-härdatsvartgrå RAL 70216M12x1,52551,7208176141,8614  68,87 SEK
K0338.1308Astål-härdatsvartgrå RAL 70218M16x1,533682610238192,31535  88,49 SEK
K0338.1410Astål-härdatsvartgrå RAL 702110M20x1,5337428122510222,81534 89,55 SEK
K0338.1412Astål-härdatsvartgrå RAL 702112M20x1,5337828142512222,81539 126,75 SEK
K0338.1516Astål-härdatsvartgrå RAL 702116M24x2409632182816273,22046 175,99 SEK
K0338.190384Astål-härdattrafikrött RAL 30203M6x0,751431,5125103,580,84,510 64,98 SEK
K0338.100484Astål-härdattrafikrött RAL 30204M8x11838,5156134101612 58,57 SEK
K0338.110584Astål-härdattrafikrött RAL 30205M10x12143,5177155131,3512 61,97 SEK
K0338.120684Astål-härdattrafikrött RAL 30206M12x1,52551,7208176141,8614 68,87 SEK
K0338.130884Astål-härdattrafikrött RAL 30208M16x1,533682610238192,31535 88,49 SEK
K0338.141084Astål-härdattrafikrött RAL 302010M20x1,5337428122510222,81534 89,55 SEK
K0338.141284Astål-härdattrafikrött RAL 302012M20x1,5337828142512222,81539 126,75 SEK
K0338.151684Astål-härdattrafikrött RAL 302016M24x2409632182816273,22046 175,99 SEK
K0338.01903Arostfritt stål1.4034härdatsvartgrå RAL 70213M6x0,751431,5125103,580,84,510 105,67 SEK
K0338.01004Arostfritt stål1.4034härdatsvartgrå RAL 70214M8x11838,5156134101612  89,85 SEK
K0338.01105Arostfritt stål1.4034härdatsvartgrå RAL 70215M10x12143,5177155131,3512  100,92 SEK
K0338.01206Arostfritt stål1.4034härdatsvartgrå RAL 70216M12x1,52551,7208176141,8614  118,98 SEK
K0338.01308Arostfritt stål1.4034härdatsvartgrå RAL 70218M16x1,533682610238192,31535  157,83 SEK
K0338.01410Arostfritt stål1.4034härdatsvartgrå RAL 702110M20x1,5337428122510222,81534 161,81 SEK
K0338.01412Arostfritt stål1.4034härdatsvartgrå RAL 702112M20x1,5337828142512222,81539 237,09 SEK
K0338.01516Arostfritt stål1.4034härdatsvartgrå RAL 702116M24x2409632182816273,22046 337,13 SEK
K0338.0190384Arostfritt stål1.4034härdattrafikrött RAL 30203M6x0,751431,5125103,580,84,510 105,67 SEK
K0338.0100484Arostfritt stål1.4034härdattrafikrött RAL 30204M8x11838,5156134101612 89,85 SEK
K0338.0110584Arostfritt stål1.4034härdattrafikrött RAL 30205M10x12143,5177155131,3512 100,92 SEK
K0338.0120684Arostfritt stål1.4034härdattrafikrött RAL 30206M12x1,52551,7208176141,8614 118,98 SEK
K0338.0130884Arostfritt stål1.4034härdattrafikrött RAL 30208M16x1,533682610238192,31535 157,83 SEK
K0338.0141084Arostfritt stål1.4034härdattrafikrött RAL 302010M20x1,5337428122510222,81534 161,81 SEK
K0338.0141284Arostfritt stål1.4034härdattrafikrött RAL 302012M20x1,5337828142512222,81539 237,09 SEK
K0338.0151684Arostfritt stål1.4034härdattrafikrött RAL 302016M24x2409632182816273,22046 337,13 SEK
K0338.11903Arostfritt stål1.4305ohärdatsvartgrå RAL 70213M6x0,751431,5125103,580,84,510 105,67 SEK
K0338.11004Arostfritt stål1.4305ohärdatsvartgrå RAL 70214M8x11838,5156134101612  89,85 SEK
K0338.11105Arostfritt stål1.4305ohärdatsvartgrå RAL 70215M10x12143,5177155131,3512  100,92 SEK
K0338.11206Arostfritt stål1.4305ohärdatsvartgrå RAL 70216M12x1,52551,7208176141,8614  118,98 SEK
K0338.11308Arostfritt stål1.4305ohärdatsvartgrå RAL 70218M16x1,533682610238192,31535  157,83 SEK
K0338.11410Arostfritt stål1.4305ohärdatsvartgrå RAL 702110M20x1,5337428122510222,81534 161,81 SEK
K0338.11412Arostfritt stål1.4305ohärdatsvartgrå RAL 702112M20x1,5337828142512222,81539 237,09 SEK
K0338.11516Arostfritt stål1.4305ohärdatsvartgrå RAL 702116M24x2409632182816273,22046 337,13 SEK
K0338.1190384Arostfritt stål1.4305ohärdattrafikrött RAL 30203M6x0,751431,5125103,580,84,510 105,67 SEK
K0338.1100484Arostfritt stål1.4305ohärdattrafikrött RAL 30204M8x11838,5156134101612 89,85 SEK
K0338.1110584Arostfritt stål1.4305ohärdattrafikrött RAL 30205M10x12143,5177155131,3512 100,92 SEK
K0338.1120684Arostfritt stål1.4305ohärdattrafikrött RAL 30206M12x1,52551,7208176141,8614 118,98 SEK
K0338.1130884Arostfritt stål1.4305ohärdattrafikrött RAL 30208M16x1,533682610238192,31535 157,83 SEK
K0338.1141084Arostfritt stål1.4305ohärdattrafikrött RAL 302010M20x1,5337428122510222,81534 161,81 SEK
K0338.1141284Arostfritt stål1.4305ohärdattrafikrött RAL 302012M20x1,5337828142512222,81539 237,09 SEK
K0338.1151684Arostfritt stål1.4305ohärdattrafikrött RAL 302016M24x2409632182816273,22046 337,13 SEK
K0338.61903Arostfritt stål1.4404förnickladsvartgrå RAL 70213M6x0,751431,5125103,580,836,5 126,75 SEK
K0338.61004Arostfritt stål1.4404förnickladsvartgrå RAL 70214M8x11838,5156134101715,5 107,91 SEK
K0338.61105Arostfritt stål1.4404förnickladsvartgrå RAL 70215M10x12143,5177155131,3412,5 121,12 SEK
K0338.61206Arostfritt stål1.4404förnickladsvartgrå RAL 70216M12x1,52551,7208176141,8714,5 142,77 SEK
K0338.61308Arostfritt stål1.4404förnickladsvartgrå RAL 70218M16x1,533682610238192,31535 189,39 SEK
K0338.61410Arostfritt stål1.4404förnickladsvartgrå RAL 702110M20x1,5337428122510222,81530 194,16 SEK
K0338.61412Arostfritt stål1.4404förnickladsvartgrå RAL 702112M20x1,5337828142512222,81539 248,94 SEK
K0338.61516Arostfritt stål1.4404förnickladsvartgrå RAL 702116M24x2409632182816273,22040 370,93 SEK
K0338.6190384Arostfritt stål1.4404förnickladtrafikrött RAL 30203M6x0,751431,5125103,580,836,5 126,75 SEK
K0338.6100484Arostfritt stål1.4404förnickladtrafikrött RAL 30204M8x11838,5156134101715,5 107,91 SEK
K0338.6110584Arostfritt stål1.4404förnickladtrafikrött RAL 30205M10x12143,5177155131,3412,5 121,12 SEK
K0338.6120684Arostfritt stål1.4404förnickladtrafikrött RAL 30206M12x1,52551,7208176141,8714,5 142,77 SEK
K0338.6130884Arostfritt stål1.4404förnickladtrafikrött RAL 30208M16x1,533682610238192,31535 189,39 SEK
K0338.6141084Arostfritt stål1.4404förnickladtrafikrött RAL 302010M20x1,5337428122510222,81530 194,16 SEK
K0338.6141284Arostfritt stål1.4404förnickladtrafikrött RAL 302012M20x1,5337828142512222,81539 248,94 SEK
K0338.6151684Arostfritt stål1.4404förnickladtrafikrött RAL 302016M24x2409632182816273,22040 370,93 SEK
K0338.71903Arostfritt stål1.4404blanksvartgrå RAL 70213M6x0,751431,5125103,580,836,5 126,75 SEK
K0338.71004Arostfritt stål1.4404blanksvartgrå RAL 70214M8x11838,5156134101715,5 107,91 SEK
K0338.71105Arostfritt stål1.4404blanksvartgrå RAL 70215M10x12143,5177155131,3412,5 121,12 SEK
K0338.71206Arostfritt stål1.4404blanksvartgrå RAL 70216M12x1,52551,7208176141,8714,5 142,77 SEK
K0338.71308Arostfritt stål1.4404blanksvartgrå RAL 70218M16x1,533682610238192,31535 189,39 SEK
K0338.71410Arostfritt stål1.4404blanksvartgrå RAL 702110M20x1,5337428122510222,81530 194,16 SEK
K0338.71412Arostfritt stål1.4404blanksvartgrå RAL 702112M20x1,5337828142512222,81539 248,94 SEK
K0338.71516Arostfritt stål1.4404blanksvartgrå RAL 702116M24x2409632182816273,22040 370,93 SEK
K0338.7190384Arostfritt stål1.4404blanktrafikrött RAL 30203M6x0,751431,5125103,580,836,5 126,75 SEK
K0338.7100484Arostfritt stål1.4404blanktrafikrött RAL 30204M8x11838,5156134101715,5 107,91 SEK
K0338.7110584Arostfritt stål1.4404blanktrafikrött RAL 30205M10x12143,5177155131,3412,5 121,12 SEK
K0338.7120684Arostfritt stål1.4404blanktrafikrött RAL 30206M12x1,52551,7208176141,8714,5 142,77 SEK
K0338.7130884Arostfritt stål1.4404blanktrafikrött RAL 30208M16x1,533682610238192,31535 189,39 SEK
K0338.7141084Arostfritt stål1.4404blanktrafikrött RAL 302010M20x1,5337428122510222,81530 194,16 SEK
K0338.7141284Arostfritt stål1.4404blanktrafikrött RAL 302012M20x1,5337828142512222,81539 248,94 SEK
K0338.7151684Arostfritt stål1.4404blanktrafikrött RAL 302016M24x2409632182816273,22040 370,93 SEK
