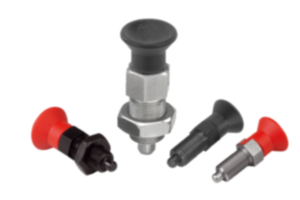

BeskrivningProduktbeskrivning:Inställningsbultarna används när spärrläget inte får förändras av tvärgående krafter.
Det gäller till exempel längd- och höjdstopp samt positionslåsning inom tillverkning av maskiner, apparater, möbler och specialfordon.

Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Ska den vara urdragen en längre tid utan att låsstiftet hoppar tillbaka, ska Form C resp. Form D användas.

De material som används möjliggör många olika insatsområden, inklusive insatser med högsta möjliga krav på korrosionsbeständighet.
Material:

Stålutförande:
Gängad hylsa och låsstift automatstål.
Tryckfjäder 1.4310.

Utförande i rostfritt stål A2:
Gängad hylsa 1.4305.
Låsstift härdat 1.4034.
Låsstift ohärdat 1.4305.
Tryckfjäder 1.4310.

Utförande i rostfritt stål A4:
Gängad hylsa och låsstift 1.4404.
Tryckfjäder 1.4401 eller 1.4571.

Svampformad knopp termoplast svartgrå eller trafikrött RAL3020.

Utförande:Stålutförande:
Gängad hylsa brunerad.
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål A2:
Gängad hylsa blank.
Låsstift härdat eller ej härdat, slipat och blankt.

Utförande i rostfritt stål A4:
Gängad hylsa blank.
Låsstift slipat, kemiskt förnicklat eller blankt.
På begäran:Specialutföranden.Tillbehör:Distansringar K0665Ritningsinformation:

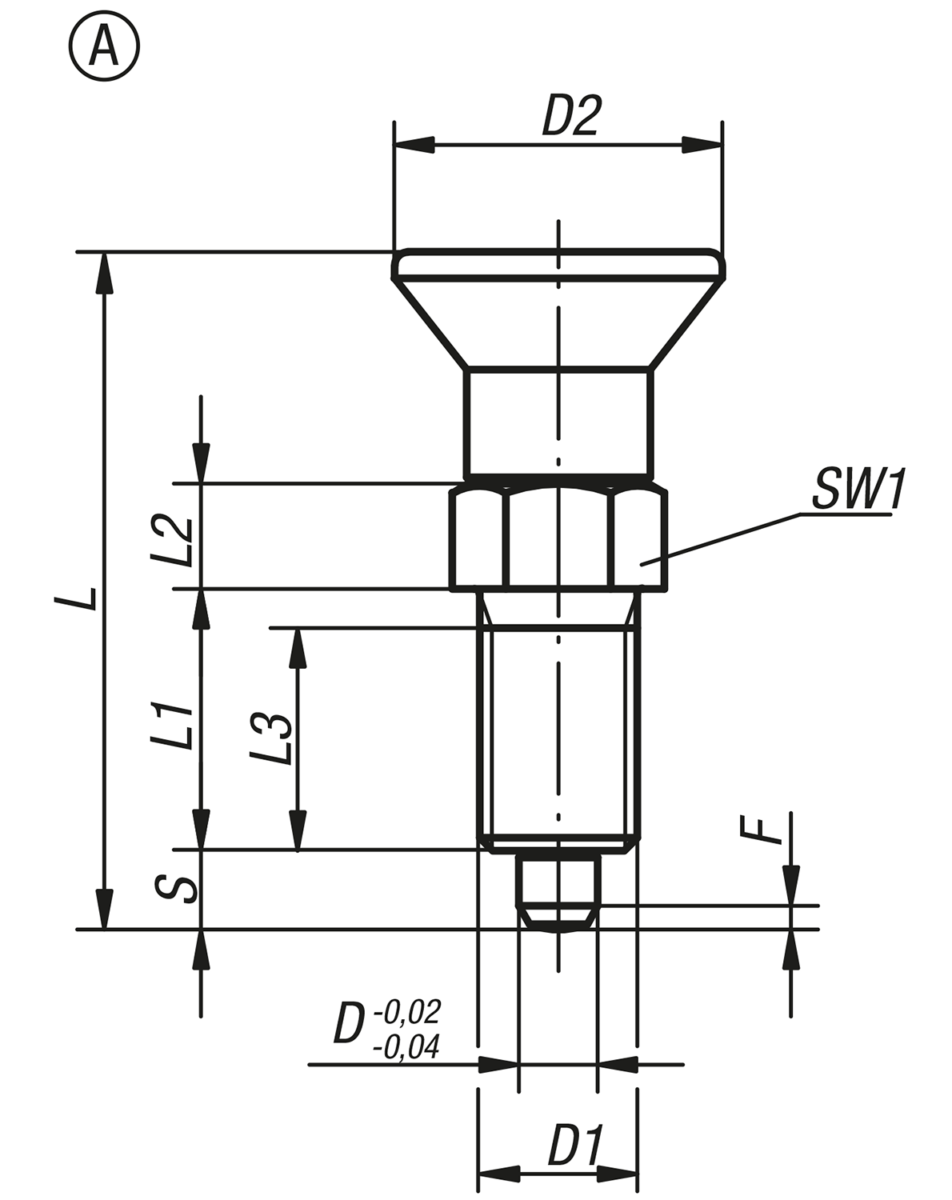

Form A: utan spärr, utan låsmutter

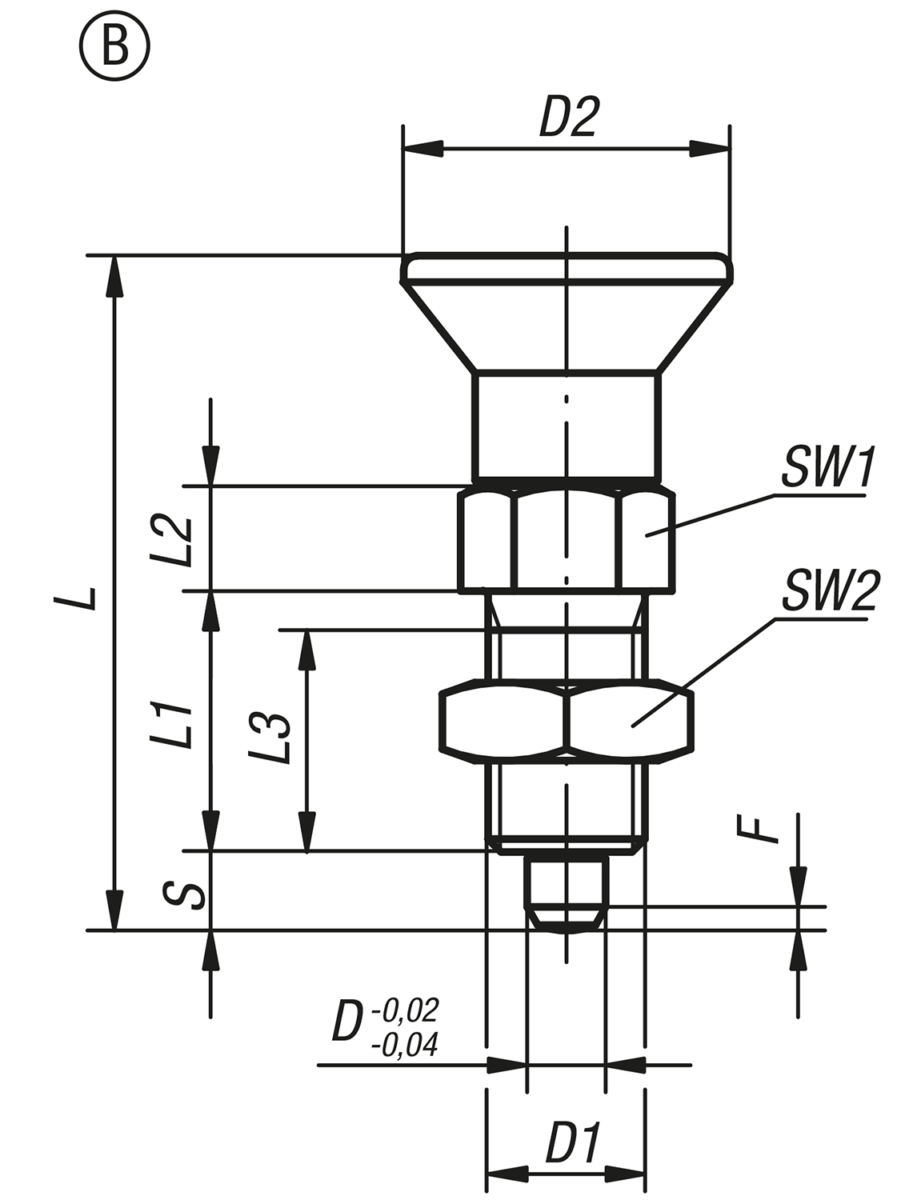

Form B: utan spärr, med låsmutter

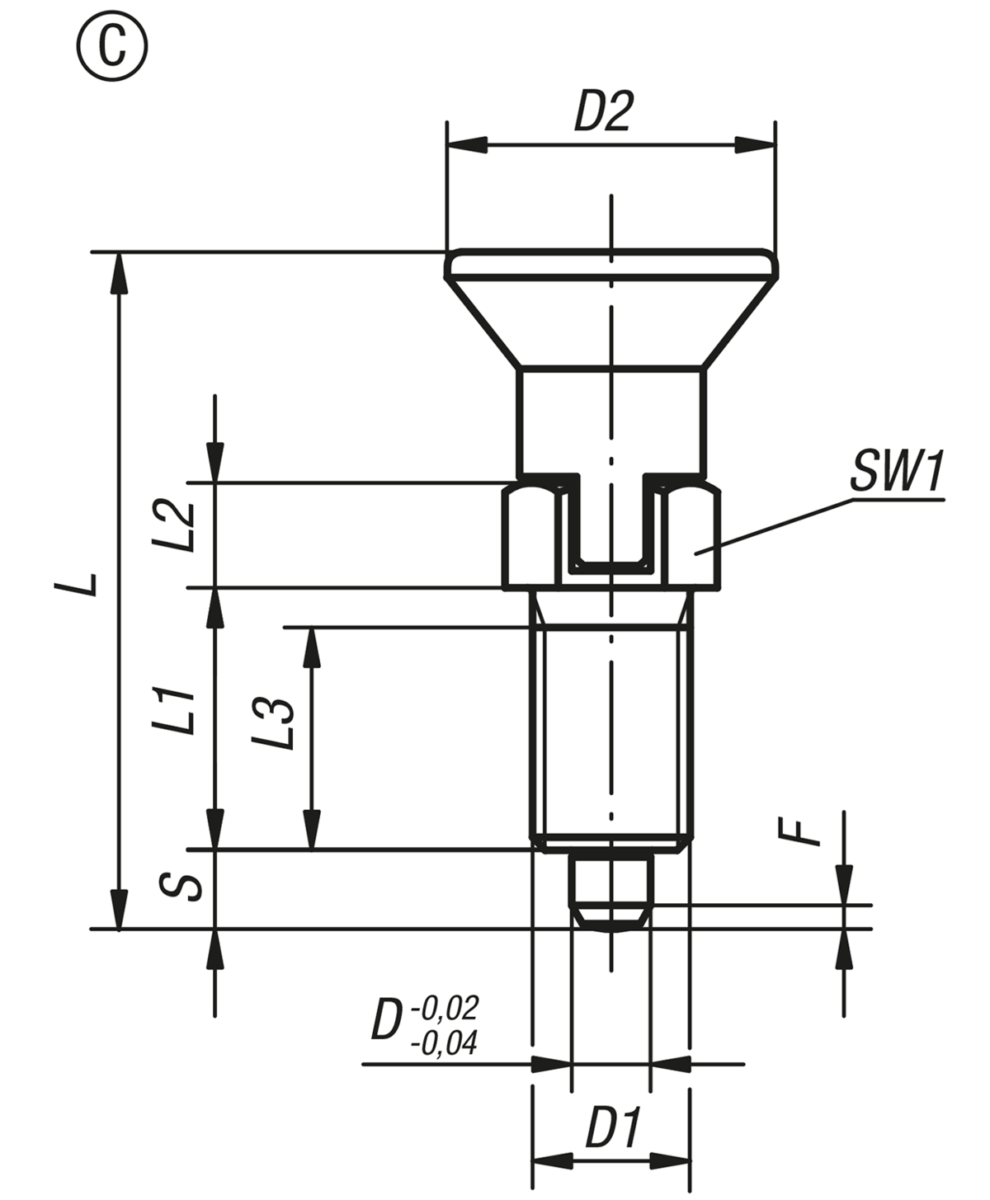

Form C: med spärr, utan låsmutter

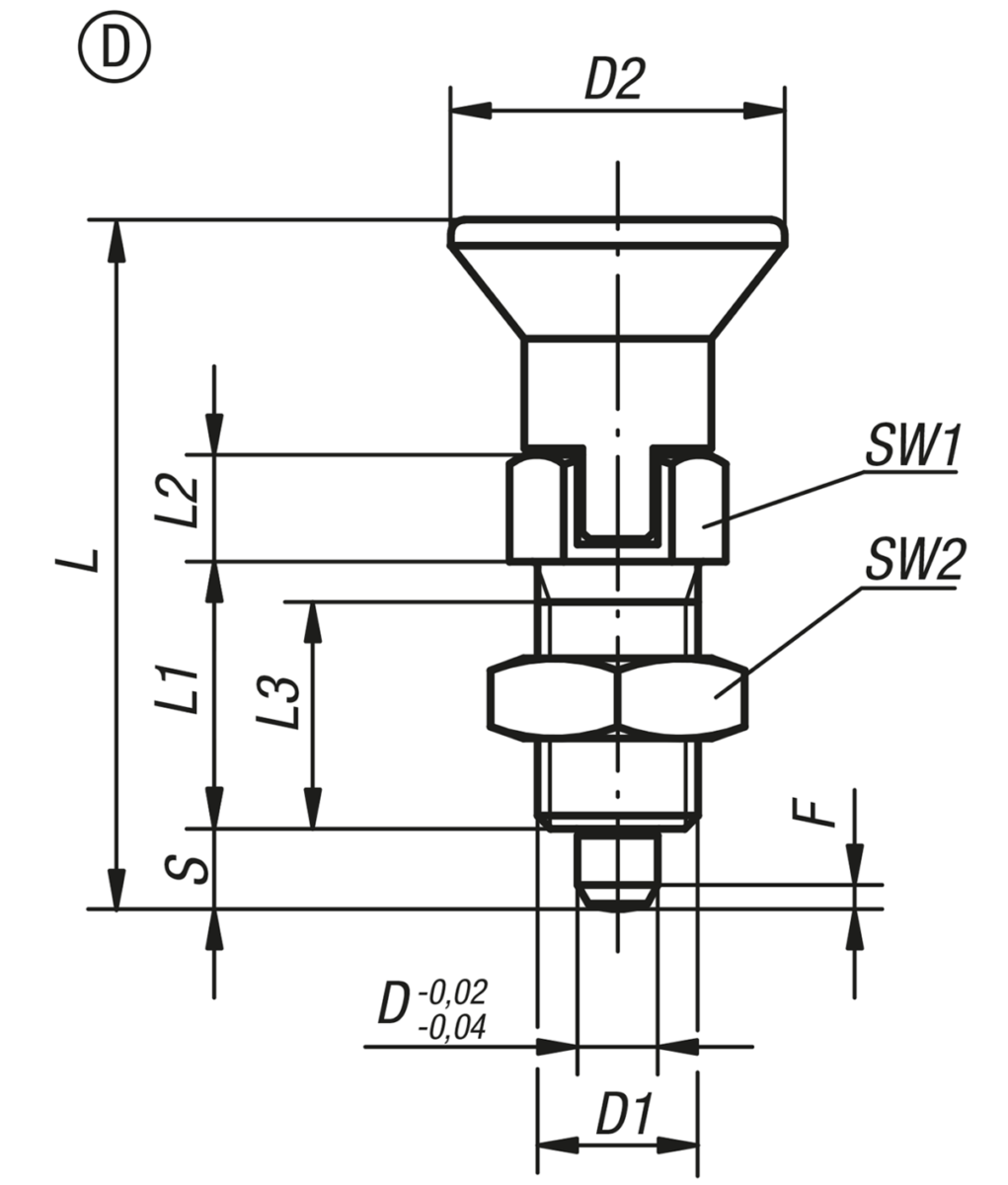

Form D: med spärr, med låsmutter
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0338 Inställningsbultar i stål eller rostfritt stål med knopp i plast 346 kB

Ritningar (total översikt)

Inställningsbult

Inställningsbultar, Form A

Mer information

Ritningar

Inställningsbultar, Form A

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
StålnyckelGrundkroppens
yta
Färg
komponent
DD1D2LL1L2L3Slag
S
SW1F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0338.1903Astål-härdatsvartgrå RAL 70213M6x0,751431,5125103,580,84,510 61,47 SEK
K0338.1004Astål-härdatsvartgrå RAL 70214M8x11838,5156134101612  55,39 SEK
K0338.1105Astål-härdatsvartgrå RAL 70215M10x12143,5177155131,3512  58,62 SEK
K0338.1206Astål-härdatsvartgrå RAL 70216M12x1,52551,7208176141,8614  65,17 SEK
K0338.1308Astål-härdatsvartgrå RAL 70218M16x1,533682610238192,31535  83,70 SEK
K0338.1410Astål-härdatsvartgrå RAL 702110M20x1,5337428122510222,81534 84,74 SEK
K0338.1412Astål-härdatsvartgrå RAL 702112M20x1,5337828142512222,81539 119,89 SEK
K0338.1516Astål-härdatsvartgrå RAL 702116M24x2409632182816273,22046 166,44 SEK
K0338.190384Astål-härdattrafikrött RAL 30203M6x0,751431,5125103,580,84,510 61,47 SEK
K0338.100484Astål-härdattrafikrött RAL 30204M8x11838,5156134101612 55,39 SEK
K0338.110584Astål-härdattrafikrött RAL 30205M10x12143,5177155131,3512 58,62 SEK
K0338.120684Astål-härdattrafikrött RAL 30206M12x1,52551,7208176141,8614 65,17 SEK
K0338.130884Astål-härdattrafikrött RAL 30208M16x1,533682610238192,31535 83,70 SEK
K0338.141084Astål-härdattrafikrött RAL 302010M20x1,5337428122510222,81534 84,74 SEK
K0338.141284Astål-härdattrafikrött RAL 302012M20x1,5337828142512222,81539 119,89 SEK
K0338.151684Astål-härdattrafikrött RAL 302016M24x2409632182816273,22046 166,44 SEK
K0338.01903Arostfritt stål1.4034härdatsvartgrå RAL 70213M6x0,751431,5125103,580,84,510 99,94 SEK
K0338.01004Arostfritt stål1.4034härdatsvartgrå RAL 70214M8x11838,5156134101612  85,03 SEK
K0338.01105Arostfritt stål1.4034härdatsvartgrå RAL 70215M10x12143,5177155131,3512  95,48 SEK
K0338.01206Arostfritt stål1.4034härdatsvartgrå RAL 70216M12x1,52551,7208176141,8614  112,58 SEK
K0338.01308Arostfritt stål1.4034härdatsvartgrå RAL 70218M16x1,533682610238192,31535  149,34 SEK
K0338.01410Arostfritt stål1.4034härdatsvartgrå RAL 702110M20x1,5337428122510222,81534 153,05 SEK
K0338.01412Arostfritt stål1.4034härdatsvartgrå RAL 702112M20x1,5337828142512222,81539 224,30 SEK
K0338.01516Arostfritt stål1.4034härdatsvartgrå RAL 702116M24x2409632182816273,22046 318,92 SEK
K0338.0190384Arostfritt stål1.4034härdattrafikrött RAL 30203M6x0,751431,5125103,580,84,510 99,94 SEK
K0338.0100484Arostfritt stål1.4034härdattrafikrött RAL 30204M8x11838,5156134101612 85,03 SEK
K0338.0110584Arostfritt stål1.4034härdattrafikrött RAL 30205M10x12143,5177155131,3512 95,48 SEK
K0338.0120684Arostfritt stål1.4034härdattrafikrött RAL 30206M12x1,52551,7208176141,8614 112,58 SEK
K0338.0130884Arostfritt stål1.4034härdattrafikrött RAL 30208M16x1,533682610238192,31535 149,34 SEK
K0338.0141084Arostfritt stål1.4034härdattrafikrött RAL 302010M20x1,5337428122510222,81534 153,05 SEK
K0338.0141284Arostfritt stål1.4034härdattrafikrött RAL 302012M20x1,5337828142512222,81539 224,30 SEK
K0338.0151684Arostfritt stål1.4034härdattrafikrött RAL 302016M24x2409632182816273,22046 318,92 SEK
K0338.11903Arostfritt stål1.4305ohärdatsvartgrå RAL 70213M6x0,751431,5125103,580,84,510 99,94 SEK
K0338.11004Arostfritt stål1.4305ohärdatsvartgrå RAL 70214M8x11838,5156134101612  85,03 SEK
K0338.11105Arostfritt stål1.4305ohärdatsvartgrå RAL 70215M10x12143,5177155131,3512  95,48 SEK
K0338.11206Arostfritt stål1.4305ohärdatsvartgrå RAL 70216M12x1,52551,7208176141,8614  112,58 SEK
K0338.11308Arostfritt stål1.4305ohärdatsvartgrå RAL 70218M16x1,533682610238192,31535  149,34 SEK
K0338.11410Arostfritt stål1.4305ohärdatsvartgrå RAL 702110M20x1,5337428122510222,81534 153,05 SEK
K0338.11412Arostfritt stål1.4305ohärdatsvartgrå RAL 702112M20x1,5337828142512222,81539 224,30 SEK
K0338.11516Arostfritt stål1.4305ohärdatsvartgrå RAL 702116M24x2409632182816273,22046 318,92 SEK
K0338.1190384Arostfritt stål1.4305ohärdattrafikrött RAL 30203M6x0,751431,5125103,580,84,510 99,94 SEK
K0338.1100484Arostfritt stål1.4305ohärdattrafikrött RAL 30204M8x11838,5156134101612 85,03 SEK
K0338.1110584Arostfritt stål1.4305ohärdattrafikrött RAL 30205M10x12143,5177155131,3512 95,48 SEK
K0338.1120684Arostfritt stål1.4305ohärdattrafikrött RAL 30206M12x1,52551,7208176141,8614 112,58 SEK
K0338.1130884Arostfritt stål1.4305ohärdattrafikrött RAL 30208M16x1,533682610238192,31535 149,34 SEK
K0338.1141084Arostfritt stål1.4305ohärdattrafikrött RAL 302010M20x1,5337428122510222,81534 153,05 SEK
K0338.1141284Arostfritt stål1.4305ohärdattrafikrött RAL 302012M20x1,5337828142512222,81539 224,30 SEK
K0338.1151684Arostfritt stål1.4305ohärdattrafikrött RAL 302016M24x2409632182816273,22046 318,92 SEK
K0338.61903Arostfritt stål1.4404förnickladsvartgrå RAL 70213M6x0,751431,5125103,580,836,5 119,89 SEK
K0338.61004Arostfritt stål1.4404förnickladsvartgrå RAL 70214M8x11838,5156134101715,5 102,03 SEK
K0338.61105Arostfritt stål1.4404förnickladsvartgrå RAL 70215M10x12143,5177155131,3412,5 114,57 SEK
K0338.61206Arostfritt stål1.4404förnickladsvartgrå RAL 70216M12x1,52551,7208176141,8714,5 135,09 SEK
K0338.61308Arostfritt stål1.4404förnickladsvartgrå RAL 70218M16x1,533682610238192,31535 179,17 SEK
K0338.61410Arostfritt stål1.4404förnickladsvartgrå RAL 702110M20x1,5337428122510222,81530 183,64 SEK
K0338.61412Arostfritt stål1.4404förnickladsvartgrå RAL 702112M20x1,5337828142512222,81539 235,51 SEK
K0338.61516Arostfritt stål1.4404förnickladsvartgrå RAL 702116M24x2409632182816273,22040 350,84 SEK
K0338.6190384Arostfritt stål1.4404förnickladtrafikrött RAL 30203M6x0,751431,5125103,580,836,5 119,89 SEK
K0338.6100484Arostfritt stål1.4404förnickladtrafikrött RAL 30204M8x11838,5156134101715,5 102,03 SEK
K0338.6110584Arostfritt stål1.4404förnickladtrafikrött RAL 30205M10x12143,5177155131,3412,5 114,57 SEK
K0338.6120684Arostfritt stål1.4404förnickladtrafikrött RAL 30206M12x1,52551,7208176141,8714,5 135,09 SEK
K0338.6130884Arostfritt stål1.4404förnickladtrafikrött RAL 30208M16x1,533682610238192,31535 179,17 SEK
K0338.6141084Arostfritt stål1.4404förnickladtrafikrött RAL 302010M20x1,5337428122510222,81530 183,64 SEK
K0338.6141284Arostfritt stål1.4404förnickladtrafikrött RAL 302012M20x1,5337828142512222,81539 235,51 SEK
K0338.6151684Arostfritt stål1.4404förnickladtrafikrött RAL 302016M24x2409632182816273,22040 350,84 SEK
K0338.71903Arostfritt stål1.4404blanksvartgrå RAL 70213M6x0,751431,5125103,580,836,5 119,89 SEK
K0338.71004Arostfritt stål1.4404blanksvartgrå RAL 70214M8x11838,5156134101715,5 102,03 SEK
K0338.71105Arostfritt stål1.4404blanksvartgrå RAL 70215M10x12143,5177155131,3412,5 114,57 SEK
K0338.71206Arostfritt stål1.4404blanksvartgrå RAL 70216M12x1,52551,7208176141,8714,5 135,09 SEK
K0338.71308Arostfritt stål1.4404blanksvartgrå RAL 70218M16x1,533682610238192,31535 179,17 SEK
K0338.71410Arostfritt stål1.4404blanksvartgrå RAL 702110M20x1,5337428122510222,81530 183,64 SEK
K0338.71412Arostfritt stål1.4404blanksvartgrå RAL 702112M20x1,5337828142512222,81539 235,51 SEK
K0338.71516Arostfritt stål1.4404blanksvartgrå RAL 702116M24x2409632182816273,22040 350,84 SEK
K0338.7190384Arostfritt stål1.4404blanktrafikrött RAL 30203M6x0,751431,5125103,580,836,5 119,89 SEK
K0338.7100484Arostfritt stål1.4404blanktrafikrött RAL 30204M8x11838,5156134101715,5 102,03 SEK
K0338.7110584Arostfritt stål1.4404blanktrafikrött RAL 30205M10x12143,5177155131,3412,5 114,57 SEK
K0338.7120684Arostfritt stål1.4404blanktrafikrött RAL 30206M12x1,52551,7208176141,8714,5 135,09 SEK
K0338.7130884Arostfritt stål1.4404blanktrafikrött RAL 30208M16x1,533682610238192,31535 179,17 SEK
K0338.7141084Arostfritt stål1.4404blanktrafikrött RAL 302010M20x1,5337428122510222,81530 183,64 SEK
K0338.7141284Arostfritt stål1.4404blanktrafikrött RAL 302012M20x1,5337828142512222,81539 235,51 SEK
K0338.7151684Arostfritt stål1.4404blanktrafikrött RAL 302016M24x2409632182816273,22040 350,84 SEK

Inställningsbultar, Form B

Mer information

Ritningar

Inställningsbultar, Form B

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
StålnyckelGrundkroppens
yta
Färg
komponent
DD1D2LL1L2L3Slag
S
SW1SW2F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0338.2903Bstål-härdatsvartgrå RAL 70213M6x0,751431,5125103,58100,84,510 62,61 SEK
K0338.2004Bstål-härdatsvartgrå RAL 70214M8x11838,515613410131612  56,34 SEK
K0338.2105Bstål-härdatsvartgrå RAL 70215M10x12143,517715513171,3512  59,57 SEK
K0338.2206Bstål-härdatsvartgrå RAL 70216M12x1,52551,720817614191,8614  66,12 SEK
K0338.2308Bstål-härdatsvartgrå RAL 70218M16x1,53368261023819242,31535  86,17 SEK
K0338.2410Bstål-härdatsvartgrå RAL 702110M20x1,533742812251022302,81534 88,45 SEK
K0338.2412Bstål-härdatsvartgrå RAL 702112M20x1,533782814251222302,81539 121,60 SEK
K0338.2516Bstål-härdatsvartgrå RAL 702116M24x240963218281627363,22046 168,72 SEK
K0338.290384Bstål-härdattrafikrött RAL 30203M6x0,751431,5125103,58100,84,510 62,61 SEK
K0338.200484Bstål-härdattrafikrött RAL 30204M8x11838,515613410131612 56,34 SEK
K0338.210584Bstål-härdattrafikrött RAL 30205M10x12143,517715513171,3512 59,57 SEK
K0338.220684Bstål-härdattrafikrött RAL 30206M12x1,52551,720817614191,8614 66,12 SEK
K0338.230884Bstål-härdattrafikrött RAL 30208M16x1,53368261023819242,31535 86,17 SEK
K0338.241084Bstål-härdattrafikrött RAL 302010M20x1,533742812251022302,81534 88,45 SEK
K0338.241284Bstål-härdattrafikrött RAL 302012M20x1,533782814251222302,81539 121,60 SEK
K0338.251684Bstål-härdattrafikrött RAL 302016M24x240963218281627363,22046 168,72 SEK
K0338.02903Brostfritt stål1.4034härdatsvartgrå RAL 70213M6x0,751431,5125103,58100,84,510 106,69 SEK
K0338.02004Brostfritt stål1.4034härdatsvartgrå RAL 70214M8x11838,515613410131612  90,82 SEK
K0338.02105Brostfritt stål1.4034härdatsvartgrå RAL 70215M10x12143,517715513171,3512  101,84 SEK
K0338.02206Brostfritt stål1.4034härdatsvartgrå RAL 70216M12x1,52551,720817614191,8614  119,80 SEK
K0338.02308Brostfritt stål1.4034härdatsvartgrå RAL 70218M16x1,53368261023819242,31535  151,91 SEK
K0338.02410Brostfritt stål1.4034härdatsvartgrå RAL 702110M20x1,533742812251022302,81534 158,37 SEK
K0338.02412Brostfritt stål1.4034härdatsvartgrå RAL 702112M20x1,533782814251222302,81539 232,18 SEK
K0338.02516Brostfritt stål1.4034härdatsvartgrå RAL 702116M24x240963218281627363,22046 329,94 SEK
K0338.0290384Brostfritt stål1.4034härdattrafikrött RAL 30203M6x0,751431,5125103,58100,84,510 106,69 SEK
K0338.0200484Brostfritt stål1.4034härdattrafikrött RAL 30204M8x11838,515613410131612 90,82 SEK
K0338.0210584Brostfritt stål1.4034härdattrafikrött RAL 30205M10x12143,517715513171,3512 101,84 SEK
K0338.0220684Brostfritt stål1.4034härdattrafikrött RAL 30206M12x1,52551,720817614191,8614 119,80 SEK
K0338.0230884Brostfritt stål1.4034härdattrafikrött RAL 30208M16x1,53368261023819242,31535 151,91 SEK
K0338.0241084Brostfritt stål1.4034härdattrafikrött RAL 302010M20x1,533742812251022302,81534 158,37 SEK
K0338.0241284Brostfritt stål1.4034härdattrafikrött RAL 302012M20x1,533782814251222302,81539 232,18 SEK
K0338.0251684Brostfritt stål1.4034härdattrafikrött RAL 302016M24x240963218281627363,22046 329,94 SEK
K0338.12903Brostfritt stål1.4305ohärdatsvartgrå RAL 70213M6x0,751431,5125103,58100,84,510 106,69 SEK
K0338.12004Brostfritt stål1.4305ohärdatsvartgrå RAL 70214M8x11838,515613410131612  90,82 SEK
K0338.12105Brostfritt stål1.4305ohärdatsvartgrå RAL 70215M10x12143,517715513171,3512  101,84 SEK
K0338.12206Brostfritt stål1.4305ohärdatsvartgrå RAL 70216M12x1,52551,720817614191,8614  119,80 SEK
K0338.12308Brostfritt stål1.4305ohärdatsvartgrå RAL 70218M16x1,53368261023819242,31535  151,91 SEK
K0338.12410Brostfritt stål1.4305ohärdatsvartgrå RAL 702110M20x1,533742812251022302,81534 158,37 SEK
K0338.12412Brostfritt stål1.4305ohärdatsvartgrå RAL 702112M20x1,533782814251222302,81539 232,18 SEK
K0338.12516Brostfritt stål1.4305ohärdatsvartgrå RAL 702116M24x240963218281627363,22046 329,94 SEK
K0338.1290384Brostfritt stål1.4305ohärdattrafikrött RAL 30203M6x0,751431,5125103,58100,84,510 106,69 SEK
K0338.1200484Brostfritt stål1.4305ohärdattrafikrött RAL 30204M8x11838,515613410131612 90,82 SEK
K0338.1210584Brostfritt stål1.4305ohärdattrafikrött RAL 30205M10x12143,517715513171,3512 101,84 SEK
K0338.1220684Brostfritt stål1.4305ohärdattrafikrött RAL 30206M12x1,52551,720817614191,8614 119,80 SEK
K0338.1230884Brostfritt stål1.4305ohärdattrafikrött RAL 30208M16x1,53368261023819242,31535 151,91 SEK
K0338.1241084Brostfritt stål1.4305ohärdattrafikrött RAL 302010M20x1,533742812251022302,81534 158,37 SEK
K0338.1241284Brostfritt stål1.4305ohärdattrafikrött RAL 302012M20x1,533782814251222302,81539 232,18 SEK
K0338.1251684Brostfritt stål1.4305ohärdattrafikrött RAL 302016M24x240963218281627363,22046 329,94 SEK
K0338.62903Brostfritt stål1.4404förnickladsvartgrå RAL 70213M6x0,751431,5125103,58100,836,5 128,06 SEK
K0338.62004Brostfritt stål1.4404förnickladsvartgrå RAL 70214M8x11838,515613410131715,5 108,97 SEK
K0338.62105Brostfritt stål1.4404förnickladsvartgrå RAL 70215M10x12143,517715513171,3412,5 122,17 SEK
K0338.62206Brostfritt stål1.4404förnickladsvartgrå RAL 70216M12x1,52551,720817614191,8714,5 143,74 SEK
K0338.62308Brostfritt stål1.4404förnickladsvartgrå RAL 70218M16x1,53368261023819242,31535 182,31 SEK
K0338.62410Brostfritt stål1.4404förnickladsvartgrå RAL 702110M20x1,533742812251022302,81530 190,00 SEK
K0338.62412Brostfritt stål1.4404förnickladsvartgrå RAL 702112M20x1,533782814251222302,81539 243,77 SEK
K0338.62516Brostfritt stål1.4404förnickladsvartgrå RAL 702116M24x240963218281627363,22040 362,90 SEK
K0338.6290384Brostfritt stål1.4404förnickladtrafikrött RAL 30203M6x0,751431,5125103,58100,836,5 128,06 SEK
K0338.6200484Brostfritt stål1.4404förnickladtrafikrött RAL 30204M8x11838,515613410131715,5 108,97 SEK
K0338.6210584Brostfritt stål1.4404förnickladtrafikrött RAL 30205M10x12143,517715513171,3412,5 122,17 SEK
K0338.6220684Brostfritt stål1.4404förnickladtrafikrött RAL 30206M12x1,52551,720817614191,8714,5 143,74 SEK
K0338.6230884Brostfritt stål1.4404förnickladtrafikrött RAL 30208M16x1,53368261023819242,31535 182,31 SEK
K0338.6241084Brostfritt stål1.4404förnickladtrafikrött RAL 302010M20x1,533742812251022302,81530 190,00 SEK
K0338.6241284Brostfritt stål1.4404förnickladtrafikrött RAL 302012M20x1,533782814251222302,81539 243,77 SEK
K0338.6251684Brostfritt stål1.4404förnickladtrafikrött RAL 302016M24x240963218281627363,22040 362,90 SEK
K0338.72903Brostfritt stål1.4404blanksvartgrå RAL 70213M6x0,751431,5125103,58100,836,5 128,06 SEK
K0338.72004Brostfritt stål1.4404blanksvartgrå RAL 70214M8x11838,515613410131715,5 108,97 SEK
K0338.72105Brostfritt stål1.4404blanksvartgrå RAL 70215M10x12143,517715513171,3412,5 122,17 SEK
K0338.72206Brostfritt stål1.4404blanksvartgrå RAL 70216M12x1,52551,720817614191,8714,5 143,74 SEK
K0338.72308Brostfritt stål1.4404blanksvartgrå RAL 70218M16x1,53368261023819242,31535 182,31 SEK
K0338.72410Brostfritt stål1.4404blanksvartgrå RAL 702110M20x1,533742812251022302,81530 190,00 SEK
K0338.72412Brostfritt stål1.4404blanksvartgrå RAL 702112M20x1,533782814251222302,81539 243,77 SEK
K0338.72516Brostfritt stål1.4404blanksvartgrå RAL 702116M24x240963218281627363,22040 362,90 SEK
K0338.7290384Brostfritt stål1.4404blanktrafikrött RAL 30203M6x0,751431,5125103,58100,836,5 128,06 SEK
K0338.7200484Brostfritt stål1.4404blanktrafikrött RAL 30204M8x11838,515613410131715,5 108,97 SEK
K0338.7210584Brostfritt stål1.4404blanktrafikrött RAL 30205M10x12143,517715513171,3412,5 122,17 SEK
K0338.7220684Brostfritt stål1.4404blanktrafikrött RAL 30206M12x1,52551,720817614191,8714,5 143,74 SEK
K0338.7230884Brostfritt stål1.4404blanktrafikrött RAL 30208M16x1,53368261023819242,31535 182,31 SEK
K0338.7241084Brostfritt stål1.4404blanktrafikrött RAL 302010M20x1,533742812251022302,81530 190,00 SEK
K0338.7241284Brostfritt stål1.4404blanktrafikrött RAL 302012M20x1,533782814251222302,81539 243,77 SEK
K0338.7251684Brostfritt stål1.4404blanktrafikrött RAL 302016M24x240963218281627363,22040 362,90 SEK

Inställningsbultar Form C

Mer information

Ritningar

Inställningsbultar Form C

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
StålnyckelGrundkroppens
yta
Färg
komponent
DD1D2LL1L2L3Slag
S
SW1F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0338.3903Cstål-härdatsvartgrå RAL 70213M6x0,751431,5125103,580,84,510 77,14 SEK
K0338.3004Cstål-härdatsvartgrå RAL 70214M8x11838,5156134101612  69,54 SEK
K0338.3105Cstål-härdatsvartgrå RAL 70215M10x12143,5177155131,3512  73,53 SEK
K0338.3206Cstål-härdatsvartgrå RAL 70216M12x1,52551,7208176141,8614  81,70 SEK
K0338.3308Cstål-härdatsvartgrå RAL 70218M16x1,533682610238192,31535  97,66 SEK
K0338.3410Cstål-härdatsvartgrå RAL 702110M20x1,5337428122510222,81534 110,96 SEK
K0338.3412Cstål-härdatsvartgrå RAL 702112M20x1,5337828142512222,81539 156,85 SEK
K0338.3516Cstål-härdatsvartgrå RAL 702116M24x2409632182816273,22046 217,93 SEK
K0338.390384Cstål-härdattrafikrött RAL 30203M6x0,751431,5125103,580,84,510 77,14 SEK
K0338.300484Cstål-härdattrafikrött RAL 30204M8x11838,5156134101612 69,54 SEK
K0338.310584Cstål-härdattrafikrött RAL 30205M10x12143,5177155131,3512 73,53 SEK
K0338.320684Cstål-härdattrafikrött RAL 30206M12x1,52551,7208176141,8614 81,70 SEK
K0338.330884Cstål-härdattrafikrött RAL 30208M16x1,533682610238192,31535 97,66 SEK
K0338.341084Cstål-härdattrafikrött RAL 302010M20x1,5337428122510222,81534 110,96 SEK
K0338.341284Cstål-härdattrafikrött RAL 302012M20x1,5337828142512222,81539 156,85 SEK
K0338.351684Cstål-härdattrafikrött RAL 302016M24x2409632182816273,22046 217,93 SEK
K0338.03903Crostfritt stål1.4034härdatsvartgrå RAL 70213M6x0,751431,5125103,580,84,510 112,01 SEK
K0338.03004Crostfritt stål1.4034härdatsvartgrå RAL 70214M8x11838,5156134101612  101,18 SEK
K0338.03105Crostfritt stål1.4034härdatsvartgrå RAL 70215M10x12143,5177155131,3512  107,07 SEK
K0338.03206Crostfritt stål1.4034härdatsvartgrå RAL 70216M12x1,52551,7208176141,8614  126,45 SEK
K0338.03308Crostfritt stål1.4034härdatsvartgrå RAL 70218M16x1,533682610238192,31535  171,86 SEK
K0338.03410Crostfritt stål1.4034härdatsvartgrå RAL 702110M20x1,5337428122510222,81534 198,84 SEK
K0338.03412Crostfritt stål1.4034härdatsvartgrå RAL 702112M20x1,5337828142512222,81539 291,56 SEK
K0338.03516Crostfritt stål1.4034härdatsvartgrå RAL 702116M24x2409632182816273,22046 414,20 SEK
K0338.0390384Crostfritt stål1.4034härdattrafikrött RAL 30203M6x0,751431,5125103,580,84,510 112,01 SEK
K0338.0300484Crostfritt stål1.4034härdattrafikrött RAL 30204M8x11838,5156134101612 101,18 SEK
K0338.0310584Crostfritt stål1.4034härdattrafikrött RAL 30205M10x12143,5177155131,3512 107,07 SEK
K0338.0320684Crostfritt stål1.4034härdattrafikrött RAL 30206M12x1,52551,7208176141,8614 126,45 SEK
K0338.0330884Crostfritt stål1.4034härdattrafikrött RAL 30208M16x1,533682610238192,31535 171,86 SEK
K0338.0341084Crostfritt stål1.4034härdattrafikrött RAL 302010M20x1,5337428122510222,81534 198,84 SEK
K0338.0341284Crostfritt stål1.4034härdattrafikrött RAL 302012M20x1,5337828142512222,81539 291,56 SEK
K0338.0351684Crostfritt stål1.4034härdattrafikrött RAL 302016M24x2409632182816273,22046 414,20 SEK
K0338.13903Crostfritt stål1.4305ohärdatsvartgrå RAL 70213M6x0,751431,5125103,580,84,510 112,01 SEK
K0338.13004Crostfritt stål1.4305ohärdatsvartgrå RAL 70214M8x11838,5156134101612  101,18 SEK
K0338.13105Crostfritt stål1.4305ohärdatsvartgrå RAL 70215M10x12143,5177155131,3512  107,07 SEK
K0338.13206Crostfritt stål1.4305ohärdatsvartgrå RAL 70216M12x1,52551,7208176141,8614  126,45 SEK
K0338.13308Crostfritt stål1.4305ohärdatsvartgrå RAL 70218M16x1,533682610238192,31535  171,86 SEK
K0338.13410Crostfritt stål1.4305ohärdatsvartgrå RAL 702110M20x1,5337428122510222,81534 198,84 SEK
K0338.13412Crostfritt stål1.4305ohärdatsvartgrå RAL 702112M20x1,5337828142512222,81539 291,56 SEK
K0338.13516Crostfritt stål1.4305ohärdatsvartgrå RAL 702116M24x2409632182816273,22046 414,20 SEK
K0338.1390384Crostfritt stål1.4305ohärdattrafikrött RAL 30203M6x0,751431,5125103,580,84,510 112,01 SEK
K0338.1300484Crostfritt stål1.4305ohärdattrafikrött RAL 30204M8x11838,5156134101612 101,18 SEK
K0338.1310584Crostfritt stål1.4305ohärdattrafikrött RAL 30205M10x12143,5177155131,3512 107,07 SEK
K0338.1320684Crostfritt stål1.4305ohärdattrafikrött RAL 30206M12x1,52551,7208176141,8614 126,45 SEK
K0338.1330884Crostfritt stål1.4305ohärdattrafikrött RAL 30208M16x1,533682610238192,31535 171,86 SEK
K0338.1341084Crostfritt stål1.4305ohärdattrafikrött RAL 302010M20x1,5337428122510222,81534 198,84 SEK
K0338.1341284Crostfritt stål1.4305ohärdattrafikrött RAL 302012M20x1,5337828142512222,81539 291,56 SEK
K0338.1351684Crostfritt stål1.4305ohärdattrafikrött RAL 302016M24x2409632182816273,22046 414,20 SEK
K0338.63903Crostfritt stål1.4404förnickladsvartgrå RAL 70213M6x0,751431,5125103,580,836,5 134,43 SEK
K0338.63004Crostfritt stål1.4404förnickladsvartgrå RAL 70214M8x11838,5156134101715,5 121,41 SEK
K0338.63105Crostfritt stål1.4404förnickladsvartgrå RAL 70215M10x12143,5177155131,3412,5 128,44 SEK
K0338.63206Crostfritt stål1.4404förnickladsvartgrå RAL 70216M12x1,52551,7208176141,8714,5 151,72 SEK
K0338.63308Crostfritt stål1.4404förnickladsvartgrå RAL 70218M16x1,533682610238192,31535 206,25 SEK
K0338.63410Crostfritt stål1.4404förnickladsvartgrå RAL 702110M20x1,5337428122510222,81530 238,64 SEK
K0338.63412Crostfritt stål1.4404förnickladsvartgrå RAL 702112M20x1,5337828142512222,81539 306,09 SEK
K0338.63516Crostfritt stål1.4404förnickladsvartgrå RAL 702116M24x2409632182816273,22040 455,62 SEK
K0338.6390384Crostfritt stål1.4404förnickladtrafikrött RAL 30203M6x0,751431,5125103,580,836,5 134,43 SEK
K0338.6300484Crostfritt stål1.4404förnickladtrafikrött RAL 30204M8x11838,5156134101715,5 121,41 SEK
K0338.6310584Crostfritt stål1.4404förnickladtrafikrött RAL 30205M10x12143,5177155131,3412,5 128,44 SEK
K0338.6320684Crostfritt stål1.4404förnickladtrafikrött RAL 30206M12x1,52551,7208176141,8714,5 151,72 SEK
K0338.6330884Crostfritt stål1.4404förnickladtrafikrött RAL 30208M16x1,533682610238192,31535 206,25 SEK
K0338.6341084Crostfritt stål1.4404förnickladtrafikrött RAL 302010M20x1,5337428122510222,81530 238,64 SEK
K0338.6341284Crostfritt stål1.4404förnickladtrafikrött RAL 302012M20x1,5337828142512222,81539 306,09 SEK
K0338.6351684Crostfritt stål1.4404förnickladtrafikrött RAL 302016M24x2409632182816273,22040 455,62 SEK
K0338.73903Crostfritt stål1.4404blanksvartgrå RAL 70213M6x0,751431,5125103,580,836,5 134,43 SEK
K0338.73004Crostfritt stål1.4404blanksvartgrå RAL 70214M8x11838,5156134101715,5 121,41 SEK
K0338.73105Crostfritt stål1.4404blanksvartgrå RAL 70215M10x12143,5177155131,3412,5 128,44 SEK
K0338.73206Crostfritt stål1.4404blanksvartgrå RAL 70216M12x1,52551,7208176141,8714,5 151,72 SEK
K0338.73308Crostfritt stål1.4404blanksvartgrå RAL 70218M16x1,533682610238192,31535 206,25 SEK
K0338.73410Crostfritt stål1.4404blanksvartgrå RAL 702110M20x1,5337428122510222,81530 238,64 SEK
K0338.73412Crostfritt stål1.4404blanksvartgrå RAL 702112M20x1,5337828142512222,81539 306,09 SEK
K0338.73516Crostfritt stål1.4404blanksvartgrå RAL 702116M24x2409632182816273,22040 455,62 SEK
K0338.7390384Crostfritt stål1.4404blanktrafikrött RAL 30203M6x0,751431,5125103,580,836,5 134,43 SEK
K0338.7300484Crostfritt stål1.4404blanktrafikrött RAL 30204M8x11838,5156134101715,5 121,41 SEK
K0338.7310584Crostfritt stål1.4404blanktrafikrött RAL 30205M10x12143,5177155131,3412,5 128,44 SEK
K0338.7320684Crostfritt stål1.4404blanktrafikrött RAL 30206M12x1,52551,7208176141,8714,5 151,72 SEK
K0338.7330884Crostfritt stål1.4404blanktrafikrött RAL 30208M16x1,533682610238192,31535 206,25 SEK
K0338.7341084Crostfritt stål1.4404blanktrafikrött RAL 302010M20x1,5337428122510222,81530 238,64 SEK
K0338.7341284Crostfritt stål1.4404blanktrafikrött RAL 302012M20x1,5337828142512222,81539 306,09 SEK
K0338.7351684Crostfritt stål1.4404blanktrafikrött RAL 302016M24x2409632182816273,22040 455,62 SEK

Inställningsbultar, Form S

Mer information

Ritningar

Inställningsbultar, Form S

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
StålnyckelGrundkroppens
yta
Färg
komponent
DD1D2LL1L2L3Slag
S
SW1SW2F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0338.4903Dstål-härdatsvartgrå RAL 70213M6x0,751431,5125103,58100,84,510 78,00 SEK
K0338.4004Dstål-härdatsvartgrå RAL 70214M8x11838,515613410131612  70,40 SEK
K0338.4105Dstål-härdatsvartgrå RAL 70215M10x12143,517715513171,3512  74,48 SEK
K0338.4206Dstål-härdatsvartgrå RAL 70216M12x1,52551,720817614191,8614  82,94 SEK
K0338.4308Dstål-härdatsvartgrå RAL 70218M16x1,53368261023819242,31535  99,94 SEK
K0338.4410Dstål-härdatsvartgrå RAL 702110M20x1,533742812251022302,81534 113,15 SEK
K0338.4412Dstål-härdatsvartgrå RAL 702112M20x1,533782814251222302,81539 159,98 SEK
K0338.4516Dstål-härdatsvartgrå RAL 702116M24x240963218281627363,22046 222,30 SEK
K0338.490384Dstål-härdattrafikrött RAL 30203M6x0,751431,5125103,58100,84,510 78,00 SEK
K0338.400484Dstål-härdattrafikrött RAL 30204M8x11838,515613410131612 70,40 SEK
K0338.410584Dstål-härdattrafikrött RAL 30205M10x12143,517715513171,3512 74,48 SEK
K0338.420684Dstål-härdattrafikrött RAL 30206M12x1,52551,720817614191,8614 82,94 SEK
K0338.430884Dstål-härdattrafikrött RAL 30208M16x1,53368261023819242,31535 99,94 SEK
K0338.441084Dstål-härdattrafikrött RAL 302010M20x1,533742812251022302,81534 113,15 SEK
K0338.441284Dstål-härdattrafikrött RAL 302012M20x1,533782814251222302,81539 159,98 SEK
K0338.451684Dstål-härdattrafikrött RAL 302016M24x240963218281627363,22046 222,30 SEK
K0338.04903Drostfritt stål1.4034härdatsvartgrå RAL 70213M6x0,751431,5125103,58100,84,510 118,75 SEK
K0338.04004Drostfritt stål1.4034härdatsvartgrå RAL 70214M8x11838,515613410131612  104,79 SEK
K0338.04105Drostfritt stål1.4034härdatsvartgrå RAL 70215M10x12143,517715513171,3512  113,43 SEK
K0338.04206Drostfritt stål1.4034härdatsvartgrå RAL 70216M12x1,52551,720817614191,8614  133,57 SEK
K0338.04308Drostfritt stål1.4034härdatsvartgrå RAL 70218M16x1,53368261023819242,31535  182,21 SEK
K0338.04410Drostfritt stål1.4034härdatsvartgrå RAL 702110M20x1,533742812251022302,81534 202,54 SEK
K0338.04412Drostfritt stål1.4034härdatsvartgrå RAL 702112M20x1,533782814251222302,81539 296,97 SEK
K0338.04516Drostfritt stål1.4034härdatsvartgrå RAL 702116M24x240963218281627363,22046 421,99 SEK
K0338.0490384Drostfritt stål1.4034härdattrafikrött RAL 30203M6x0,751431,5125103,58100,84,510 118,75 SEK
K0338.0400484Drostfritt stål1.4034härdattrafikrött RAL 30204M8x11838,515613410131612 104,79 SEK
K0338.0410584Drostfritt stål1.4034härdattrafikrött RAL 30205M10x12143,517715513171,3512 113,43 SEK
K0338.0420684Drostfritt stål1.4034härdattrafikrött RAL 30206M12x1,52551,720817614191,8614 133,57 SEK
K0338.0430884Drostfritt stål1.4034härdattrafikrött RAL 30208M16x1,53368261023819242,31535 182,21 SEK
K0338.0441084Drostfritt stål1.4034härdattrafikrött RAL 302010M20x1,533742812251022302,81534 202,54 SEK
K0338.0441284Drostfritt stål1.4034härdattrafikrött RAL 302012M20x1,533782814251222302,81539 296,97 SEK
K0338.0451684Drostfritt stål1.4034härdattrafikrött RAL 302016M24x240963218281627363,22046 421,99 SEK
K0338.14903Drostfritt stål1.4305ohärdatsvartgrå RAL 70213M6x0,751431,5125103,58100,84,510 118,75 SEK
K0338.14004Drostfritt stål1.4305ohärdatsvartgrå RAL 70214M8x11838,515613410131612  104,79 SEK
K0338.14105Drostfritt stål1.4305ohärdatsvartgrå RAL 70215M10x12143,517715513171,3512  113,43 SEK
K0338.14206Drostfritt stål1.4305ohärdatsvartgrå RAL 70216M12x1,52551,720817614191,8614  133,57 SEK
K0338.14308Drostfritt stål1.4305ohärdatsvartgrå RAL 70218M16x1,53368261023819242,31535  182,21 SEK
K0338.14410Drostfritt stål1.4305ohärdatsvartgrå RAL 702110M20x1,533742812251022302,81534 202,54 SEK
K0338.14412Drostfritt stål1.4305ohärdatsvartgrå RAL 702112M20x1,533782814251222302,81539 296,97 SEK
K0338.14516Drostfritt stål1.4305ohärdatsvartgrå RAL 702116M24x240963218281627363,22046 421,99 SEK
K0338.1490384Drostfritt stål1.4305ohärdattrafikrött RAL 30203M6x0,751431,5125103,58100,84,510 118,75 SEK
K0338.1400484Drostfritt stål1.4305ohärdattrafikrött RAL 30204M8x11838,515613410131612 104,79 SEK
K0338.1410584Drostfritt stål1.4305ohärdattrafikrött RAL 30205M10x12143,517715513171,3512 113,43 SEK
K0338.1420684Drostfritt stål1.4305ohärdattrafikrött RAL 30206M12x1,52551,720817614191,8614 133,57 SEK
K0338.1430884Drostfritt stål1.4305ohärdattrafikrött RAL 30208M16x1,53368261023819242,31535 182,21 SEK
K0338.1441084Drostfritt stål1.4305ohärdattrafikrött RAL 302010M20x1,533742812251022302,81534 202,54 SEK
K0338.1441284Drostfritt stål1.4305ohärdattrafikrött RAL 302012M20x1,533782814251222302,81539 296,97 SEK
K0338.1451684Drostfritt stål1.4305ohärdattrafikrött RAL 302016M24x240963218281627363,22046 421,99 SEK
K0338.64903Drostfritt stål1.4404förnickladsvartgrå RAL 70213M6x0,751431,5125103,58100,836,5 142,50 SEK
K0338.64004Drostfritt stål1.4404förnickladsvartgrå RAL 70214M8x11838,515613410131715,5 125,78 SEK
K0338.64105Drostfritt stål1.4404förnickladsvartgrå RAL 70215M10x12143,517715513171,3412,5 136,14 SEK
K0338.64206Drostfritt stål1.4404förnickladsvartgrå RAL 70216M12x1,52551,720817614191,8714,5 160,27 SEK
K0338.64308Drostfritt stål1.4404förnickladsvartgrå RAL 70218M16x1,53368261023819242,31535 218,69 SEK
K0338.64410Drostfritt stål1.4404förnickladsvartgrå RAL 702110M20x1,533742812251022302,81530 243,01 SEK
K0338.64412Drostfritt stål1.4404förnickladsvartgrå RAL 702112M20x1,533782814251222302,81539 311,79 SEK
K0338.64516Drostfritt stål1.4404förnickladsvartgrå RAL 702116M24x240963218281627363,22040 464,17 SEK
K0338.6490384Drostfritt stål1.4404förnickladtrafikrött RAL 30203M6x0,751431,5125103,58100,836,5 142,50 SEK
K0338.6400484Drostfritt stål1.4404förnickladtrafikrött RAL 30204M8x11838,515613410131715,5 125,78 SEK
K0338.6410584Drostfritt stål1.4404förnickladtrafikrött RAL 30205M10x12143,517715513171,3412,5 136,14 SEK
K0338.6420684Drostfritt stål1.4404förnickladtrafikrött RAL 30206M12x1,52551,720817614191,8714,5 160,27 SEK
K0338.6430884Drostfritt stål1.4404förnickladtrafikrött RAL 30208M16x1,53368261023819242,31535 218,69 SEK
K0338.6441084Drostfritt stål1.4404förnickladtrafikrött RAL 302010M20x1,533742812251022302,81530 243,01 SEK
K0338.6441284Drostfritt stål1.4404förnickladtrafikrött RAL 302012M20x1,533782814251222302,81539 311,79 SEK
K0338.6451684Drostfritt stål1.4404förnickladtrafikrött RAL 302016M24x240963218281627363,22040 464,17 SEK
K0338.74903Drostfritt stål1.4404blanksvartgrå RAL 70213M6x0,751431,5125103,58100,836,5 142,50 SEK
K0338.74004Drostfritt stål1.4404blanksvartgrå RAL 70214M8x11838,515613410131715,5 125,78 SEK
K0338.74105Drostfritt stål1.4404blanksvartgrå RAL 70215M10x12143,517715513171,3412,5 136,14 SEK
K0338.74206Drostfritt stål1.4404blanksvartgrå RAL 70216M12x1,52551,720817614191,8714,5 160,27 SEK
K0338.74308Drostfritt stål1.4404blanksvartgrå RAL 70218M16x1,53368261023819242,31535 218,69 SEK
K0338.74410Drostfritt stål1.4404blanksvartgrå RAL 702110M20x1,533742812251022302,81530 243,01 SEK
K0338.74412Drostfritt stål1.4404blanksvartgrå RAL 702112M20x1,533782814251222302,81539 311,79 SEK
K0338.74516Drostfritt stål1.4404blanksvartgrå RAL 702116M24x240963218281627363,22040 464,17 SEK
K0338.7490384Drostfritt stål1.4404blanktrafikrött RAL 30203M6x0,751431,5125103,58100,836,5 142,50 SEK
K0338.7400484Drostfritt stål1.4404blanktrafikrött RAL 30204M8x11838,515613410131715,5 125,78 SEK
K0338.7410584Drostfritt stål1.4404blanktrafikrött RAL 30205M10x12143,517715513171,3412,5 136,14 SEK
K0338.7420684Drostfritt stål1.4404blanktrafikrött RAL 30206M12x1,52551,720817614191,8714,5 160,27 SEK
K0338.7430884Drostfritt stål1.4404blanktrafikrött RAL 30208M16x1,53368261023819242,31535 218,69 SEK
K0338.7441084Drostfritt stål1.4404blanktrafikrött RAL 302010M20x1,533742812251022302,81530 243,01 SEK
K0338.7441284Drostfritt stål1.4404blanktrafikrött RAL 302012M20x1,533782814251222302,81539 311,79 SEK
K0338.7451684Drostfritt stål1.4404blanktrafikrött RAL 302016M24x240963218281627363,22040 464,17 SEK
Sök
Varukorg
Antal artiklar: 0
Summa: 0,00 SEK
Visa
Tillgänglighet
Här kan du kontrollera artiklarnas tillgänglighet.
Sverige
Sitemap Skriv ut Nyhetsbrev Top
Copyright © 2024 HEINRICH KIPP WERK GmbH & Co. KG · Med förbehåll för alla rättigheter. Tel. +46 54 565 500 · Fax +46 54 565 611 · info@kipp.se
