Inställningsbultar utan fläns i rostfritt stål med knopp i...

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Inställningsbultar
      - Inställningsbultar utan fläns i rostfritt stål med knopp i rostfritt stål och låsspår

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:

Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ohärdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp 1.4305, precisionssvarvad.

Utförande:Blankt, låsstift slipat.Anmärkning:Inställningsbultar används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.
En skruvbricka kan levereras för att inställningsbulten ska kunna skruvas i. Den skjuts in under den svampformade knoppen i utdraget läge, så att medbringarstiften kan greppa i spåret.På begäran:Specialutföranden.Tillbehör:Distansringar K0665Ritningsinformation:

Form G: utan låsmutter

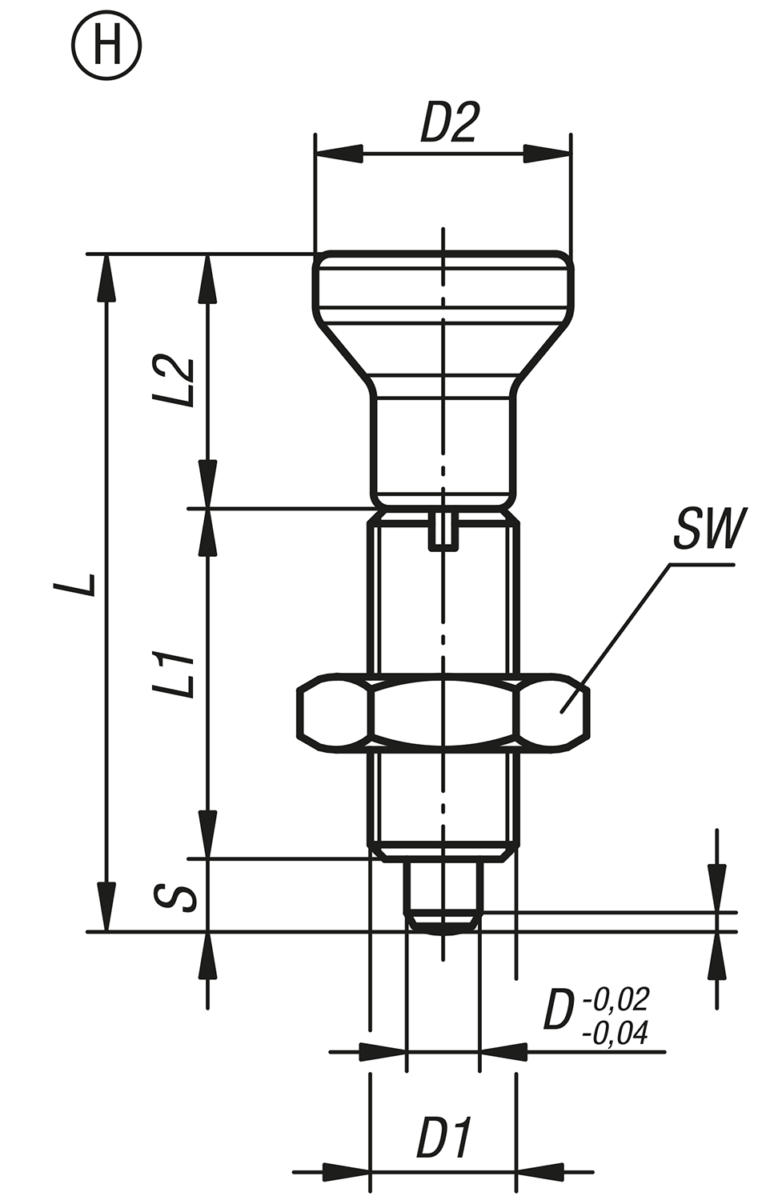

Form H: med låsmutter

1) Låsbult med skruvbricka

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0634 Inställningsbultar utan fläns i rostfritt stål med knopp i rostfritt stål och låsspår

280 kB

Ritningar (total översikt)

Inställningsbultar utan fläns i rostfritt stål med knopp i rostfritt stål och låsspår

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Form	Grundkroppens yta	D	D1	D2	L	L1	L2	Slag S	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Beställningsnummer skruvbricka	Pris
K0634.001903	rostfritt stål	G	härdat	3	M6x0,75	14	34,5	17	14	3,5	0,8	4,5	10	K0344.99	141,41 SEK
K0634.001004	rostfritt stål	G	härdat	4	M8x1	18	43	21	18	4	1	6	12	K0344.90	135,00 SEK
K0634.001105	rostfritt stål	G	härdat	5	M10x1	21	50	24	21	5	1,3	5	12	K0344.91	115,77 SEK
K0634.001206	rostfritt stål	G	härdat	6	M12x1,5	25	59	28	25	6	1,8	6	14	K0344.92	128,59 SEK
K0634.001308	rostfritt stål	G	härdat	8	M16x1,5	33	77	36	33	8	2,3	15	35	K0344.93	169,29 SEK
K0634.001410	rostfritt stål	G	härdat	10	M20x1,5	33	83	40	33	10	2,8	15	34	K0344.94	230,38 SEK
K0634.001412	rostfritt stål	G	härdat	12	M20x1,5	33	87	42	33	12	2,8	15	39	K0344.94	253,21 SEK
K0634.001516	rostfritt stål	G	härdat	16	M24x2	40	106	50	40	16	3,2	20	46	K0344.95	319,74 SEK
K0634.111903	rostfritt stål	G	ohärdat	3	M6x0,75	14	34,5	17	14	3,5	0,8	4,5	10	K0344.99	141,41 SEK
K0634.111004	rostfritt stål	G	ohärdat	4	M8x1	18	43	21	18	4	1	6	12	K0344.90	135,00 SEK
K0634.111105	rostfritt stål	G	ohärdat	5	M10x1	21	50	24	21	5	1,3	5	12	K0344.91	115,77 SEK
K0634.111206	rostfritt stål	G	ohärdat	6	M12x1,5	25	59	28	25	6	1,8	6	14	K0344.92	128,59 SEK
K0634.111308	rostfritt stål	G	ohärdat	8	M16x1,5	33	77	36	33	8	2,3	15	35	K0344.93	169,29 SEK
K0634.111410	rostfritt stål	G	ohärdat	10	M20x1,5	33	83	40	33	10	2,8	15	34	K0344.94	230,38 SEK
K0634.111412	rostfritt stål	G	ohärdat	12	M20x1,5	33	87	42	33	12	2,8	15	39	K0344.94	253,21 SEK
K0634.111516	rostfritt stål	G	ohärdat	16	M24x2	40	106	50	40	16	3,2	20	46	K0344.95	319,74 SEK

Inställningsbultar utan fläns i rostfritt stål med knopp i rostfritt stål och låsmutter

Mer information

Ritningar

Inställningsbultar utan fläns i rostfritt stål med knopp i rostfritt stål och låsmutter

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Form	Grundkroppens yta	D	D1	D2	L	L1	L2	Slag S	SW	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Beställningsnummer skruvbricka	Pris
K0634.002903	rostfritt stål	H	härdat	3	M6x0,75	14	34,5	17	14	3,5	10	0,8	4,5	10	K0344.99	154,82 SEK
K0634.002004	rostfritt stål	H	härdat	4	M8x1	18	43	21	18	4	13	1	6	12	K0344.90	147,63 SEK
K0634.002105	rostfritt stål	H	härdat	5	M10x1	21	50	24	21	5	17	1,3	5	12	K0344.91	126,65 SEK
K0634.002206	rostfritt stål	H	härdat	6	M12x1,5	25	59	28	25	6	19	1,8	6	14	K0344.92	143,46 SEK
K0634.002308	rostfritt stål	H	härdat	8	M16x1,5	33	77	36	33	8	24	2,3	15	35	K0344.93	189,39 SEK
K0634.002410	rostfritt stål	H	härdat	10	M20x1,5	33	83	40	33	10	30	2,8	15	34	K0344.94	248,94 SEK
K0634.002412	rostfritt stål	H	härdat	12	M20x1,5	33	87	42	33	12	30	2,8	15	39	K0344.94	273,99 SEK
K0634.002516	rostfritt stål	H	härdat	16	M24x2	40	106	50	40	16	36	3,2	20	46	K0344.95	345,67 SEK
K0634.112903	rostfritt stål	H	ohärdat	3	M6x0,75	14	34,5	17	14	3,5	10	0,8	4,5	10	K0344.99	154,82 SEK
K0634.112004	rostfritt stål	H	ohärdat	4	M8x1	18	43	21	18	4	13	1	6	12	K0344.90	147,63 SEK
K0634.112105	rostfritt stål	H	ohärdat	5	M10x1	21	50	24	21	5	17	1,3	5	12	K0344.91	126,65 SEK
K0634.112206	rostfritt stål	H	ohärdat	6	M12x1,5	25	59	28	25	6	19	1,8	6	14	K0344.92	143,46 SEK
K0634.112308	rostfritt stål	H	ohärdat	8	M16x1,5	33	77	36	33	8	24	2,3	15	35	K0344.93	189,39 SEK
K0634.112410	rostfritt stål	H	ohärdat	10	M20x1,5	33	83	40	33	10	30	2,8	15	34	K0344.94	248,94 SEK
K0634.112412	rostfritt stål	H	ohärdat	12	M20x1,5	33	87	42	33	12	30	2,8	15	39	K0344.94	273,99 SEK
K0634.112516	rostfritt stål	H	ohärdat	16	M24x2	40	106	50	40	16	36	3,2	20	46	K0344.95	345,67 SEK
