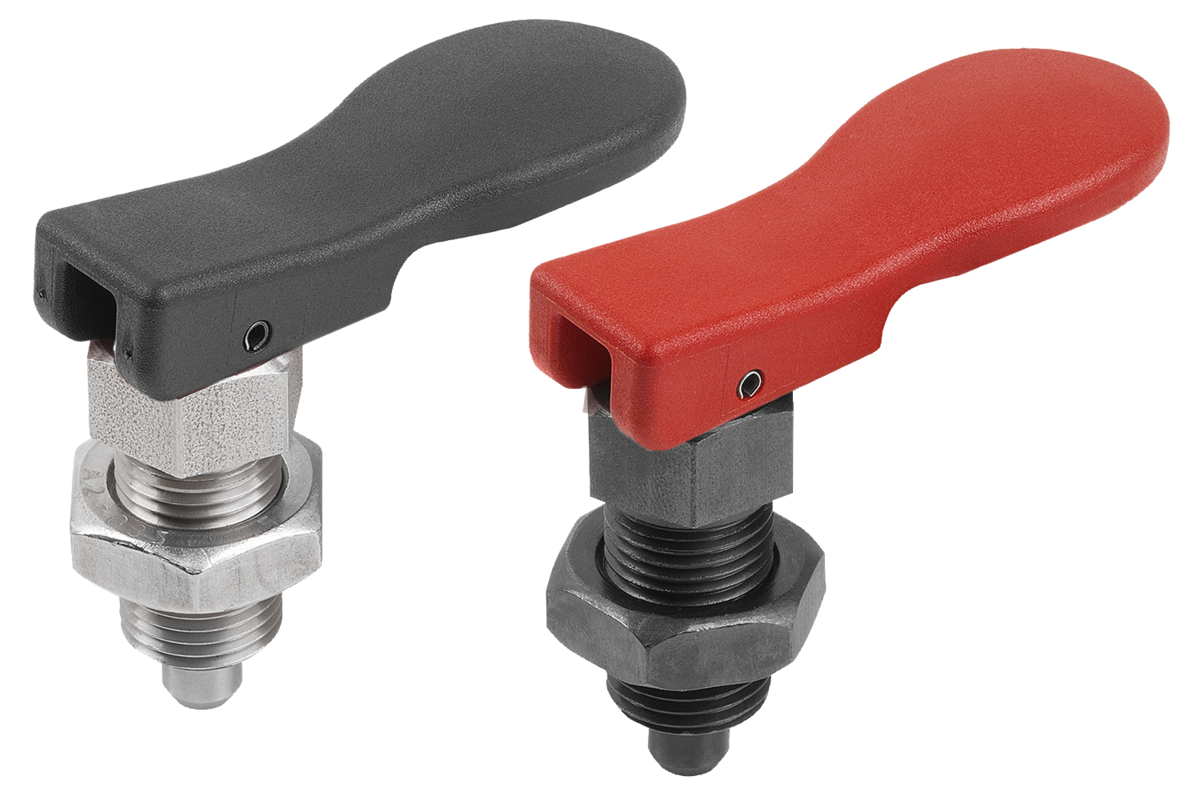

        Inställningsbultar i stål eller rostfritt stål med excenterspak i plast

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Stålutförande:
Gängad hylsa och låsstift automatstål.

Utförande i rostfritt stål:
Gängad hylsa 1.4305.
Låsstift 1.4305.
Gripspak i glasfiberförstärkt termoplast PPA (motstår hög temperatur)

Utförande:Stålutförande:
Gängad hylsa brunerad.
Låsstift härdat, slipat och brunerat.
Utförande i rostfritt stål:
Gängad hylsa blank.
Låsstift slipat och blankt.

Gripspak svart eller trafikröd RAL 3020.Anmärkning:Inställningsbultarna används där spärrläget inte får förändras av tvärgående krafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. För de här inställningsbultarna sker utdragningen med excenterspak. Inställningsbulten förblir lossad när gripspaken förflyttas över excenterns dödpunkt.
Det ergonomiska excenterhandtaget är mycket lättmanövrerat. Temperaturområde:Temperatur för kontinuerlig användning enligt IEC 216 max. 160 °C.
Kortvarig drifttemperatur max. 250 °C.Fördelar:Enkel och snabb användning.
Passar för höga temperaturer.
Med integrerad spärrfunktion.På begäran:Specialutföranden.Tillbehör:Distansringar K0665
Positioneringsbussningar för inställningsbultar K1290
Fästdelar K0638

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1584_A Inställningsbultar i stål eller rostfritt stål med excenterspak i plast

259 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Färg komponent	Form	A	A1	B	B1	D	D1	Slag S	L	L1	L2	L3	SW1	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Pris
K1584.8105	stål	svart	A	31,7	41,7	17,9	12,9	5	M10x1	5	39	17	7	15	13	1,3	5	12	87,80 SEK
K1584.8206	stål	svart	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	44	20	8	17	14	1,8	6	14	97,51 SEK
K1584.8308	stål	svart	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	56,9	26	10	23	19	2,3	15	35	116,46 SEK
K1584.8410	stål	svart	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	62,9	28	12	25	22	2,8	15	34	189,20 SEK
K1584.8105154	stål	trafikrött RAL 3020	A	31,7	41,7	17,9	12,9	5	M10x1	5	39	17	7	15	13	1,3	5	12	87,80 SEK
K1584.8206154	stål	trafikrött RAL 3020	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	44	20	8	17	14	1,8	6	14	97,51 SEK
K1584.8308154	stål	trafikrött RAL 3020	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	56,9	26	10	23	19	2,3	15	35	116,46 SEK
K1584.8410154	stål	trafikrött RAL 3020	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	62,9	28	12	25	22	2,8	15	34	189,20 SEK
K1584.18105	rostfritt stål	svart	A	31,7	41,7	17,9	12,9	5	M10x1	5	39	17	7	15	13	1,3	5	12	127,82 SEK
K1584.18206	rostfritt stål	svart	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	44	20	8	17	14	1,8	6	14	151,13 SEK
K1584.18308	rostfritt stål	svart	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	56,9	26	10	23	19	2,3	15	35	205,04 SEK
K1584.18410	rostfritt stål	svart	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	62,9	28	12	25	22	2,8	15	34	395,59 SEK
K1584.18105154	rostfritt stål	trafikrött RAL 3020	A	31,7	41,7	17,9	12,9	5	M10x1	5	39	17	7	15	13	1,3	5	12	127,82 SEK
K1584.18206154	rostfritt stål	trafikrött RAL 3020	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	44	20	8	17	14	1,8	6	14	151,13 SEK
K1584.18308154	rostfritt stål	trafikrött RAL 3020	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	56,9	26	10	23	19	2,3	15	35	205,04 SEK
K1584.18410154	rostfritt stål	trafikrött RAL 3020	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	62,9	28	12	25	22	2,8	15	34	395,59 SEK
