Inställningsbultar i stål eller rostfritt stål med excenterspak i plast
K1584

Inställningsbultar i stål eller rostfritt stål med excenterspak...

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningProduktbeskrivning:Inställningsbultarna används där spärrläget inte får förändras av tvärgående krafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. För de här inställningsbultarna sker utdragningen med excenterspak. Inställningsbulten förblir lossad när gripspaken förflyttas över excenterns dödpunkt.
Det ergonomiska excenterhandtaget är mycket lättmanövrerat.
Material:

Stålutförande:
Gängad hylsa och låsstift automatstål.

Utförande i rostfritt stål:
Gängad hylsa 1.4305.
Låsstift 1.4305.
Gripspak i glasfiberförstärkt termoplast PPA (motstår hög temperatur)

Utförande:Stålutförande:
Gängad hylsa brunerad.
Låsstift härdat, slipat och brunerat.
Utförande i rostfritt stål:
Gängad hylsa blank.
Låsstift slipat och blankt.

Gripspak svart eller trafikröd RAL 3020.
Temperaturområde:Temperatur för kontinuerlig användning enligt IEC 216 max. 160 °C.
Kortvarig drifttemperatur max. 250 °C.
Fördelar:Enkel och snabb användning.
Passar för höga temperaturer.
Med integrerad spärrfunktion.
På begäran:Specialutföranden.Tillbehör:Distansringar K0665
Positioneringsbussningar för inställningsbultar K1290
Fästdelar K0638
Ritningsinformation:

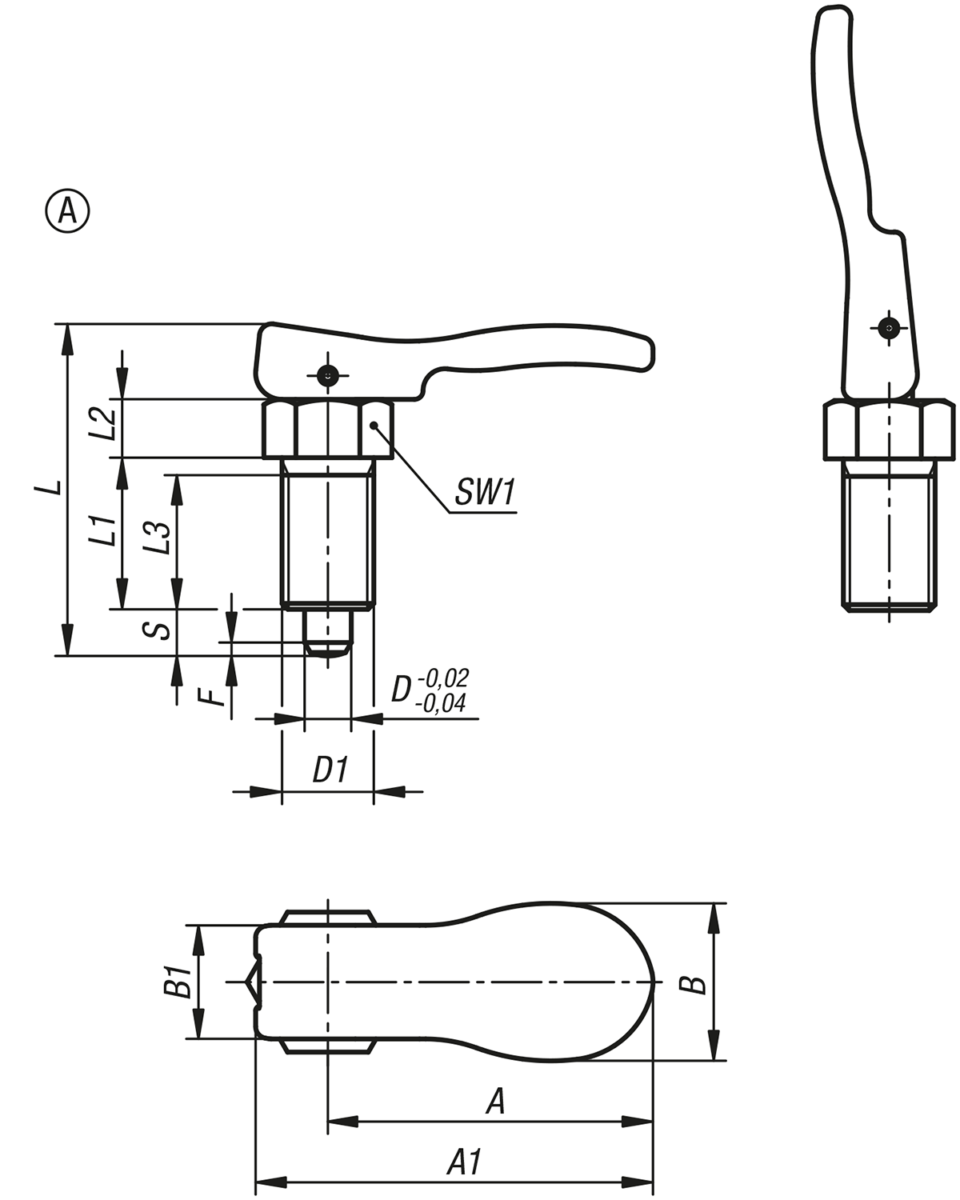

Form A: utan låsmutter

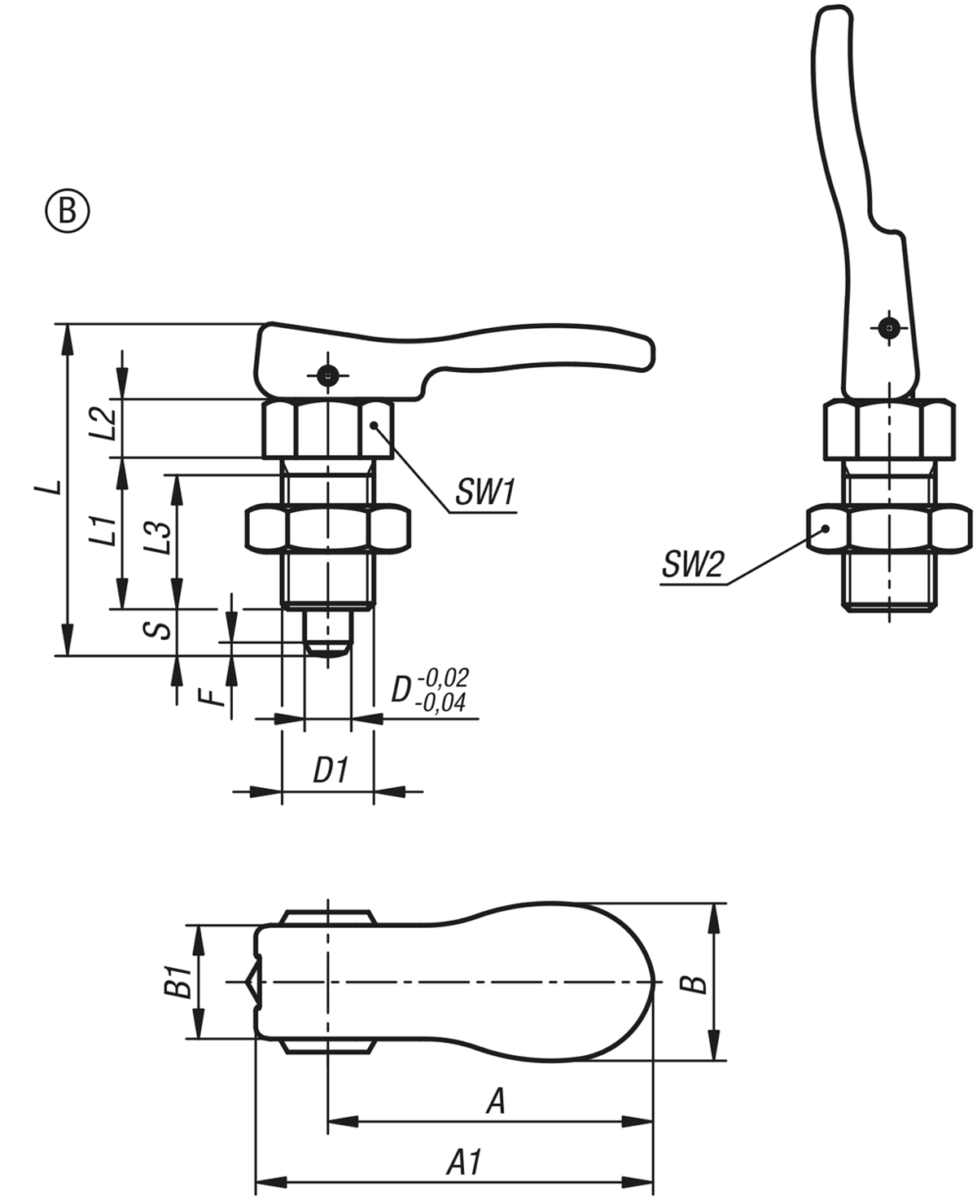

Form B: med låsmutter
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1584 Inställningsbultar i stål eller rostfritt stål med excenterspak i plast 246 kB

Ritningar (total översikt)

Inställningsbultar i stål eller rostfritt stål med excenterspak i plast

Inställningsbultar i stål eller rostfritt stål med excenterspak i plast

Mer information

Ritningar

Inställningsbultar i stål eller rostfritt stål med excenterspak i plast

Artikelval/-filter.

Beställningsnr.Material
grundkropp
Färg
komponent
FormAA1BB1D

D1Slag
S
LL1L2L3SW1F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K1584.8105stålsvartA31,741,717,912,95M10x153917715131,3512 83,03 SEK
K1584.8206stålsvartA31,641,717,912,96M12x1,564420817141,8614 92,25 SEK
K1584.8308stålsvartA55,567,826,919,48M16x1,5856,9261023192,31535 110,20 SEK
K1584.8410stålsvartA53,467,826,919,410M20x1,51062,9281225222,81534 178,98 SEK
K1584.8105154ståltrafikrött RAL 3020A31,741,717,912,95M10x153917715131,3512 83,03 SEK
K1584.8206154ståltrafikrött RAL 3020A31,641,717,912,96M12x1,564420817141,8614 92,25 SEK
K1584.8308154ståltrafikrött RAL 3020A55,567,826,919,48M16x1,5856,9261023192,31535 110,20 SEK
K1584.8410154ståltrafikrött RAL 3020A53,467,826,919,410M20x1,51062,9281225222,81534 178,98 SEK
K1584.18105rostfritt stålsvartA31,741,717,912,95M10x153917715131,3512 120,94 SEK
K1584.18206rostfritt stålsvartA31,641,717,912,96M12x1,564420817141,8614 142,98 SEK
K1584.18308rostfritt stålsvartA55,567,826,919,48M16x1,5856,9261023192,31535 193,99 SEK
K1584.18410rostfritt stålsvartA53,467,826,919,410M20x1,51062,9281225222,81534 374,21 SEK
K1584.18105154rostfritt ståltrafikrött RAL 3020A31,741,717,912,95M10x153917715131,3512 120,94 SEK
K1584.18206154rostfritt ståltrafikrött RAL 3020A31,641,717,912,96M12x1,564420817141,8614 142,98 SEK
K1584.18308154rostfritt ståltrafikrött RAL 3020A55,567,826,919,48M16x1,5856,9261023192,31535 193,99 SEK
K1584.18410154rostfritt ståltrafikrött RAL 3020A53,467,826,919,410M20x1,51062,9281225222,81534 374,21 SEK

Inställningsbultar i stål eller rostfritt stål med excenterspak i plast och låsmutter

Mer information

Ritningar

Inställningsbultar i stål eller rostfritt stål med excenterspak i plast och låsmutter

Artikelval/-filter.

Beställningsnr.Material
grundkropp
Färg
komponent
FormAA1BB1D

D1Slag
S
LL1L2L3SW1SW2F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K1584.9105stålsvartB31,741,717,912,95M10x15391771513171,3512 84,17 SEK
K1584.9206stålsvartB31,641,717,912,96M12x1,56442081714191,8614 93,58 SEK
K1584.9308stålsvartB55,567,826,919,48M16x1,5856,926102319242,31535 112,86 SEK
K1584.9410stålsvartB53,467,826,919,410M20x1,51062,928122522302,81534 182,50 SEK
K1584.9105154ståltrafikrött RAL 3020B31,741,717,912,95M10x15391771513171,3512 84,17 SEK
K1584.9206154ståltrafikrött RAL 3020B31,641,717,912,96M12x1,56442081714191,8614 93,58 SEK
K1584.9308154ståltrafikrött RAL 3020B55,567,826,919,48M16x1,5856,926102319242,31535 112,86 SEK
K1584.9410154ståltrafikrött RAL 3020B53,467,826,919,410M20x1,51062,928122522302,81534 182,50 SEK
K1584.19105rostfritt stålsvartB31,741,717,912,95M10x15391771513171,3512 128,06 SEK
K1584.19206rostfritt stålsvartB31,641,717,912,96M12x1,56442081714191,8614 150,86 SEK
K1584.19308rostfritt stålsvartB55,567,826,919,48M16x1,5856,926102319242,31535 205,87 SEK
K1584.19410rostfritt stålsvartB53,467,826,919,410M20x1,51062,928122522302,81534 381,14 SEK
K1584.19105154rostfritt ståltrafikrött RAL 3020B31,741,717,912,95M10x15391771513171,3512 128,06 SEK
K1584.19206154rostfritt ståltrafikrött RAL 3020B31,641,717,912,96M12x1,56442081714191,8614 150,86 SEK
K1584.19308154rostfritt ståltrafikrött RAL 3020B55,567,826,919,48M16x1,5856,926102319242,31535 205,87 SEK
K1584.19410154rostfritt ståltrafikrött RAL 3020B53,467,826,919,410M20x1,51062,928122522302,81534 381,14 SEK
