K0747_CInställningsbultar ECO, Form C |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Stålutförande:
Låsstift ej härdat.
Gängad hylsa 1.0718.
Låsstift 1.4305.
Utförande i rostfritt stål:
Låsstift ej härdat.
Gängad hylsa 1.4305.
Låsstift 1.4305.

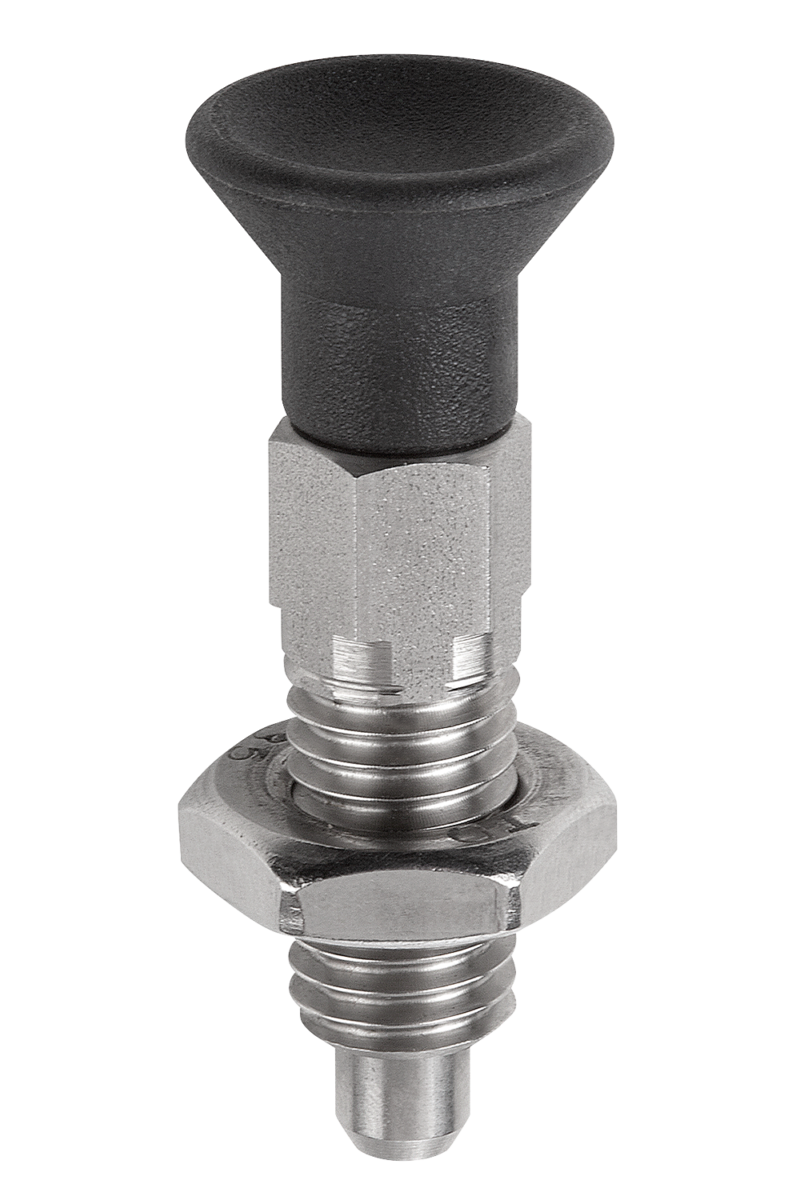

Svampformad knopp svartgrå.Utförande:Stålutförande:
Låsstift ej härdat:
Gängad hylsa blåkromaterad.
Låsstift blankt.
Utförande i rostfritt stål:
Låsstift ej härdat:
Blanka ståldelar.Anmärkning:Inställningsbultarna används där spärrläget inte får förändras av tvärgående krafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Inställningsbultarna med reglergänga och oslipade och ohärdade låsstift är ett billigare alternativ till befintliga inställningsbultar. Denna precision räcker för många användningsområden De lägre tillverkningstoleranserna gör dessutom produkterna mindre känsliga för inriktningsfel som kan uppstå när inställningsbulten justeras mot hålet i motstycket.
Observera det angivna maximala åtdragningsmomentet vid monteringen.
På begäran:Specialutföranden och fin gänga.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
| Beställningsnr. | Form | Material
grundkropp | D | D1 | D2 | L | L1 | L2 | L3 | Slag
S | SW1 | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | Åtdragnings-
moment
max. Nm | CAD | Tillb. | Pris | Beställ |
|---|
| K0747.03903060 | C | stål | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 |  | | 30,31 SEK | | | K0747.03004060 | C | stål | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 30,50 SEK | | | K0747.03105080 | C | stål | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 34,87 SEK | | | K0747.03206100 | C | stål | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 38,57 SEK | | | K0747.03308120 | C | stål | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 45,03 SEK | | | K0747.13903060 | C | rostfritt stål | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | 33,73 SEK | | | K0747.13004060 | C | rostfritt stål | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 34,01 SEK | | | K0747.13105080 | C | rostfritt stål | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 39,24 SEK | | | K0747.13206100 | C | rostfritt stål | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 42,56 SEK | | | K0747.13308120 | C | rostfritt stål | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 51,49 SEK | |
