Inställningsbultar ECO, Form B

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Inställningsbultar
      - Inställningsbultar ECO
        Inställningsbultar ECO, Form B

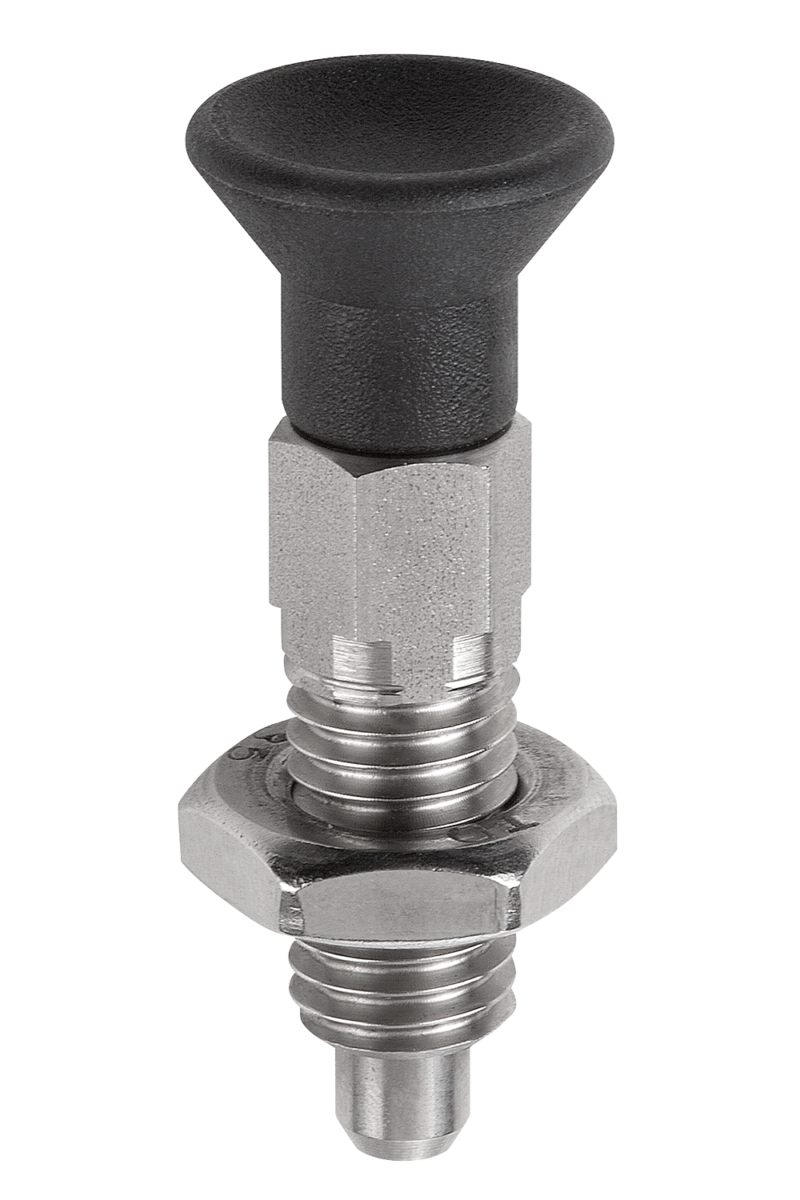

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stålutförande:
Låsstift ej härdat.
Gängad hylsa 1.0718.
Låsstift 1.4305.

Utförande i rostfritt stål:
Låsstift ej härdat.
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp svartgrå.Utförande:Stålutförande:
Låsstift ej härdat:
Gängad hylsa blåkromaterad.
Låsstift blankt.

Utförande i rostfritt stål:
Låsstift ej härdat:
Blanka ståldelar.Anmärkning:Inställningsbultarna används där spärrläget inte får förändras av tvärgående krafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Inställningsbultarna med reglergänga och oslipade och ohärdade låsstift är ett billigare alternativ till befintliga inställningsbultar. Denna precision räcker för många användningsområden De lägre tillverkningstoleranserna gör dessutom produkterna mindre känsliga för inriktningsfel som kan uppstå när inställningsbulten justeras mot hålet i motstycket.
Observera det angivna maximala åtdragningsmomentet vid monteringen.
På begäran:Specialutföranden och fin gänga.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0747_B Inställningsbultar ECO, Form B

190 kB

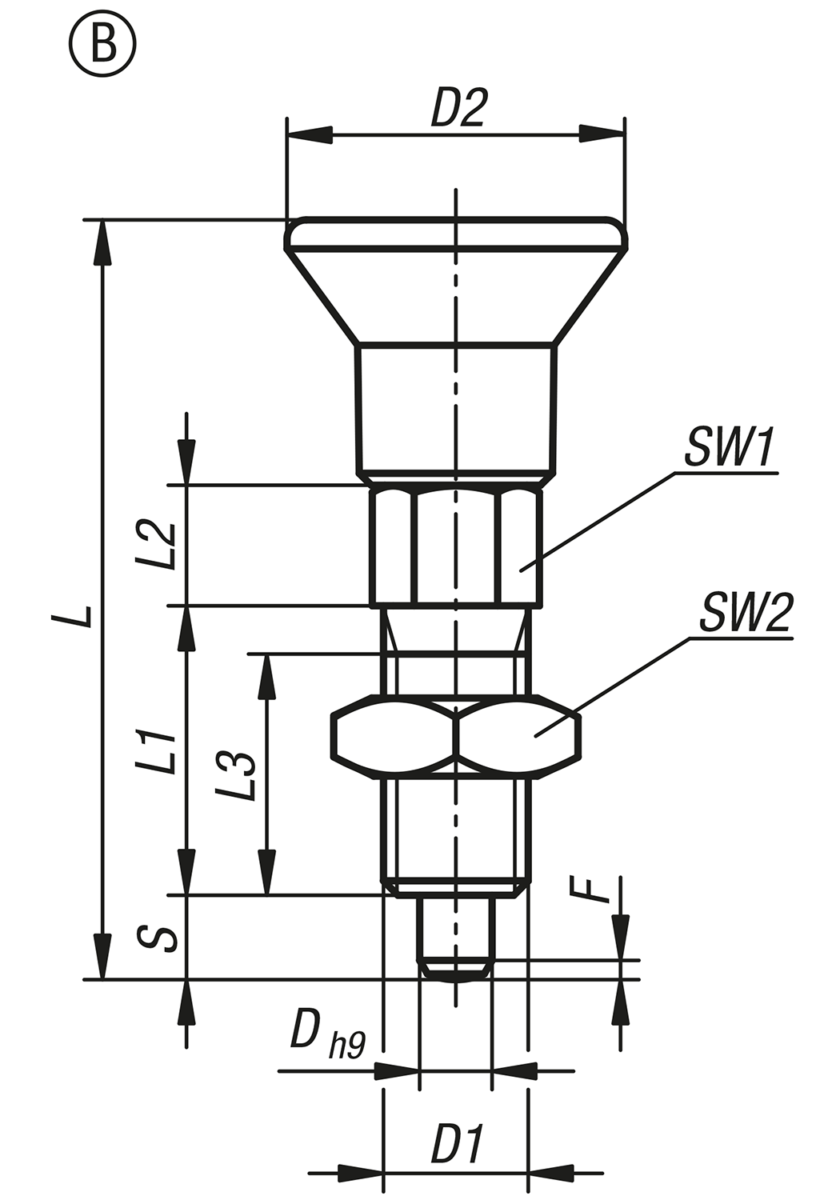

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	D	D1	D2	L	L1	L2	L3	Slag S	SW1	SW2	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Åtdragnings- moment max. Nm	Pris
