        Inställningsbultar ECO, Form A

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stålutförande:
Låsstift ej härdat.
Gängad hylsa 1.0718.
Låsstift 1.4305.

Utförande i rostfritt stål:
Låsstift ej härdat.
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp svartgrå.Utförande:Stålutförande:
Låsstift ej härdat:
Gängad hylsa blåkromaterad.
Låsstift blankt.

Utförande i rostfritt stål:
Låsstift ej härdat:
Blanka ståldelar.Anmärkning:Inställningsbultarna används där spärrläget inte får förändras av tvärgående krafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Inställningsbultarna med reglergänga och oslipade och ohärdade låsstift är ett billigare alternativ till befintliga inställningsbultar. Denna precision räcker för många användningsområden De lägre tillverkningstoleranserna gör dessutom produkterna mindre känsliga för inriktningsfel som kan uppstå när inställningsbulten justeras mot hålet i motstycket.
Observera det angivna maximala åtdragningsmomentet vid monteringen.
På begäran:Specialutföranden och fin gänga.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0747_A Inställningsbultar ECO, Form A

160 kB

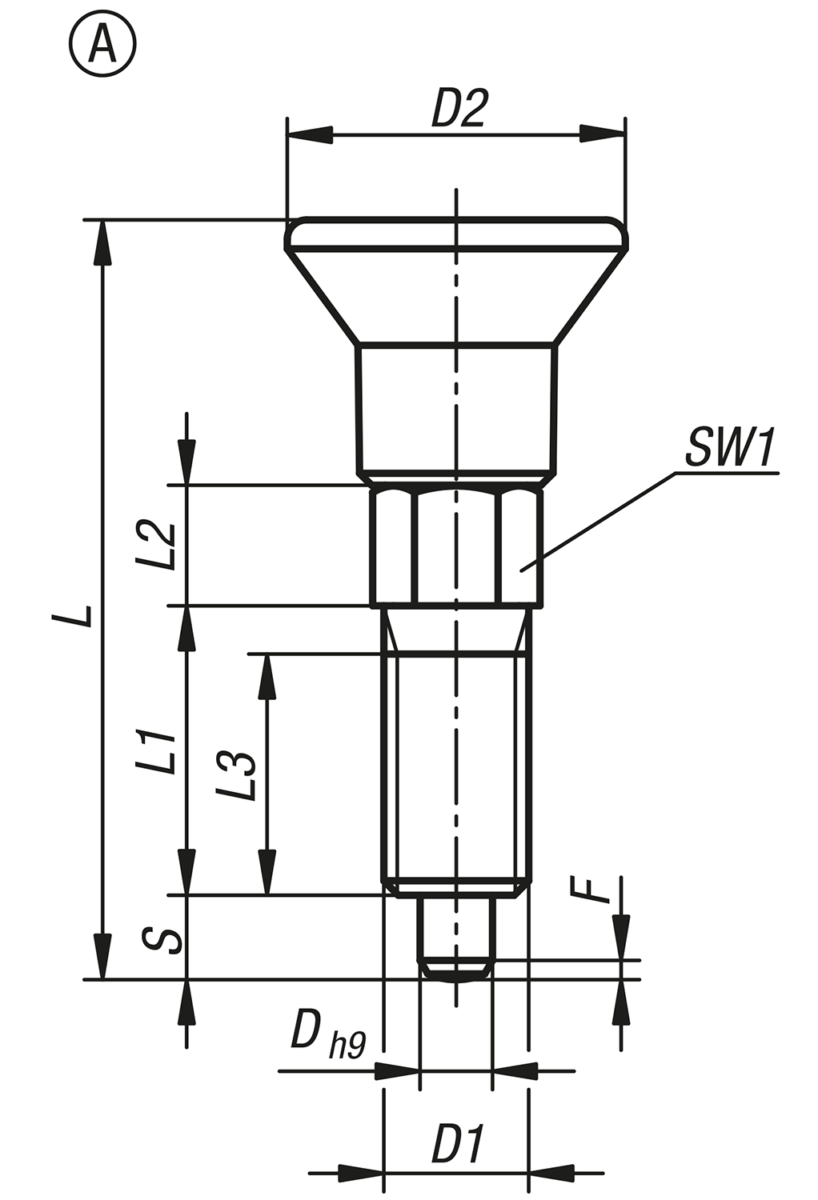

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	D	D1	D2	L	L1	L2	L3	Slag S	SW1	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Åtdragnings- moment max. Nm	Pris
K0747.01903060	A	stål	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10	2	29,45 SEK
K0747.01004060	A	stål	4	M6	14	36	15	6	13	4	6	1	6	12	2	29,74 SEK
K0747.01105080	A	stål	5	M8	14	40	17	7	15	5	8	1,3	6	12	7	33,63 SEK
K0747.01206100	A	stål	6	M10	18	47,5	20	8	17	6	10	1,8	8	15	15	36,39 SEK
K0747.01308120	A	stål	8	M12	25	61,7	26	10	23	8	12	2,3	8	19	20	43,13 SEK
K0747.11903060	A	rostfritt stål	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10	2	32,30 SEK
K0747.11004060	A	rostfritt stål	4	M6	14	36	15	6	13	4	6	1	6	12	2	32,49 SEK
K0747.11105080	A	rostfritt stål	5	M8	14	40	17	7	15	5	8	1,3	6	12	7	36,86 SEK
K0747.11206100	A	rostfritt stål	6	M10	18	47,5	20	8	17	6	10	1,8	8	15	15	41,04 SEK
K0747.11308120	A	rostfritt stål	8	M12	25	61,7	26	10	23	8	12	2,3	8	19	20	48,83 SEK
