Inställningsbultar ECO

K0747

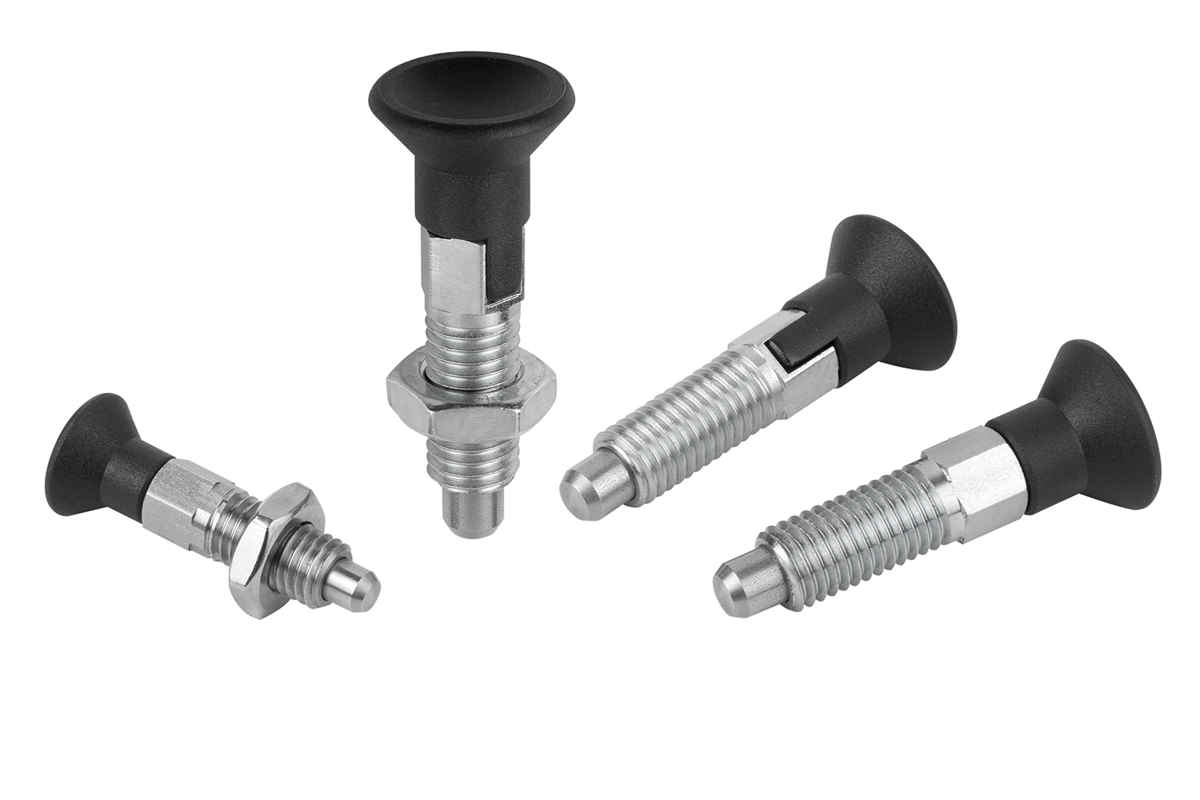

Inställningsbultar ECO

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Inställningsbultar
      - Inställningsbultar ECO

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Stålutförande:
Gängad hylsa 1.0718.
Låsstift 1.4305.

Utförande i rostfritt stål:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp svartgrå.Utförande:Stålutförande:
Låsstift ej härdat:
Gängad hylsa blåkromaterad.
Låsstift blankt.

Utförande i rostfritt stål:
Låsstift ej härdat:
Blanka ståldelar.Anmärkning:Inställningsbultarna används där spärrläget inte får förändras av tvärgående krafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Inställningsbultarna med reglergänga och oslipade och ohärdade låsstift är ett billigare alternativ till befintliga inställningsbultar. Denna precision räcker för många användningsområden De lägre tillverkningstoleranserna gör dessutom produkterna mindre känsliga för inriktningsfel som kan uppstå när inställningsbulten justeras mot hålet i motstycket.
Observera det angivna maximala åtdragningsmomentet vid monteringen.
På begäran:Specialutföranden och fin gänga.Ritningsinformation:

Form A: utan spärr, utan låsmutter
Form B: utan spärr, med låsmutter
Form C: med spärr, utan låsmutter
Form D: med spärr, med låsmutter

Speciellt:

RoHS

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0747 Inställningsbultar ECO

Ritningar (total översikt)

Inställningsbultar ECO

Inställningsbultar ECO, Form A

Mer information

Ritningar

Inställningsbultar ECO, Form A

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	D	D1	D2	L	L1	L2	L3	Slag S	SW1	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Åtdragnings- moment max. Nm	CAD	Tillb.	Pris	Beställ
K0747.01903060	A	stål	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10	2			29,45 SEK
K0747.01004060	A	stål	4	M6	14	36	15	6	13	4	6	1	6	12	2			29,74 SEK
K0747.01105080	A	stål	5	M8	14	40	17	7	15	5	8	1,3	6	12	7			33,63 SEK
K0747.01206100	A	stål	6	M10	18	47,5	20	8	17	6	10	1,8	8	15	15			36,39 SEK
K0747.01308120	A	stål	8	M12	25	61,7	26	10	23	8	12	2,3	8	19	20			43,13 SEK
K0747.11903060	A	rostfritt stål	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10	2			32,30 SEK
K0747.11004060	A	rostfritt stål	4	M6	14	36	15	6	13	4	6	1	6	12	2			32,49 SEK
K0747.11105080	A	rostfritt stål	5	M8	14	40	17	7	15	5	8	1,3	6	12	7			36,86 SEK
K0747.11206100	A	rostfritt stål	6	M10	18	47,5	20	8	17	6	10	1,8	8	15	15			41,04 SEK
K0747.11308120	A	rostfritt stål	8	M12	25	61,7	26	10	23	8	12	2,3	8	19	20			48,83 SEK

Inställningsbultar ECO, Form B

Mer information

Ritningar

Inställningsbultar ECO, Form B

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	D	D1	D2	L	L1	L2	L3	Slag S	SW1	SW2	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Åtdragnings- moment max. Nm	CAD	Tillb.	Pris	Beställ
K0747.02903060	B	stål	3	M6	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2			30,02 SEK
K0747.02004060	B	stål	4	M6	14	36	15	6	13	4	6	10	1	6	12	2			30,31 SEK
K0747.02105080	B	stål	5	M8	14	40	17	7	15	5	8	13	1,3	6	12	7			34,49 SEK
K0747.02206100	B	stål	6	M10	18	47,5	20	8	17	6	10	17	1,8	8	15	15			37,72 SEK
K0747.02308120	B	stål	8	M12	25	61,7	26	10	23	8	12	19	2,3	8	19	20			44,37 SEK
K0747.12903060	B	rostfritt stål	3	M6	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2			33,54 SEK
K0747.12004060	B	rostfritt stål	4	M6	14	36	15	6	13	4	6	10	1	6	12	2			33,82 SEK
K0747.12105080	B	rostfritt stål	5	M8	14	40	17	7	15	5	8	13	1,3	6	12	7			38,57 SEK
K0747.12206100	B	rostfritt stål	6	M10	18	47,5	20	8	17	6	10	17	1,8	8	15	15			41,90 SEK
K0747.12308120	B	rostfritt stål	8	M12	25	61,7	26	10	23	8	12	19	2,3	8	19	20			50,07 SEK

Inställningsbultar ECO, Form C

Mer information

Ritningar

Inställningsbultar ECO, Form C

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	D	D1	D2	L	L1	L2	L3	Slag S	SW1	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Åtdragnings- moment max. Nm	CAD	Tillb.	Pris	Beställ
K0747.03903060	C	stål	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10	2			30,31 SEK
K0747.03004060	C	stål	4	M6	14	36	15	6	13	4	6	1	6	12	2			30,50 SEK
K0747.03105080	C	stål	5	M8	14	40	17	7	15	5	8	1,3	6	12	7			34,87 SEK
K0747.03206100	C	stål	6	M10	18	47,5	20	8	17	6	10	1,8	8	15	15			38,57 SEK
K0747.03308120	C	stål	8	M12	25	61,7	26	10	23	8	12	2,3	8	19	20			45,03 SEK
K0747.13903060	C	rostfritt stål	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10	2			33,73 SEK
K0747.13004060	C	rostfritt stål	4	M6	14	36	15	6	13	4	6	1	6	12	2			34,01 SEK
K0747.13105080	C	rostfritt stål	5	M8	14	40	17	7	15	5	8	1,3	6	12	7			39,24 SEK
K0747.13206100	C	rostfritt stål	6	M10	18	47,5	20	8	17	6	10	1,8	8	15	15			42,56 SEK
K0747.13308120	C	rostfritt stål	8	M12	25	61,7	26	10	23	8	12	2,3	8	19	20			51,49 SEK

Inställningsbultar ECO, Form D

Mer information

Ritningar

Inställningsbultar ECO, Form D

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	D	D1	D2	L	L1	L2	L3	Slag S	SW1	SW2	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Åtdragnings- moment max. Nm	CAD	Tillb.	Pris	Beställ
K0747.04903060	D	stål	3	M6	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2			30,97 SEK
K0747.04004060	D	stål	4	M6	14	36	15	6	13	4	6	10	1	6	12	2			31,16 SEK
K0747.04105080	D	stål	5	M8	14	40	17	7	15	5	8	13	1,3	6	12	7			35,53 SEK
K0747.04206100	D	stål	6	M10	18	47,5	20	8	17	6	10	17	1,8	8	15	15			39,81 SEK
K0747.04308120	D	stål	8	M12	25	61,7	26	10	23	8	12	19	2,3	8	19	20			48,55 SEK
K0747.14903060	D	rostfritt stål	3	M6	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2			34,20 SEK
K0747.14004060	D	rostfritt stål	4	M6	14	36	15	6	13	4	6	10	1	6	12	2			34,30 SEK
K0747.14105080	D	rostfritt stål	5	M8	14	40	17	7	15	5	8	13	1,3	6	12	7			40,38 SEK
K0747.14206100	D	rostfritt stål	6	M10	18	47,5	20	8	17	6	10	17	1,8	8	15	15			44,75 SEK
K0747.14308120	D	rostfritt stål	8	M12	25	61,7	26	10	23	8	12	19	2,3	8	19	20			53,30 SEK
