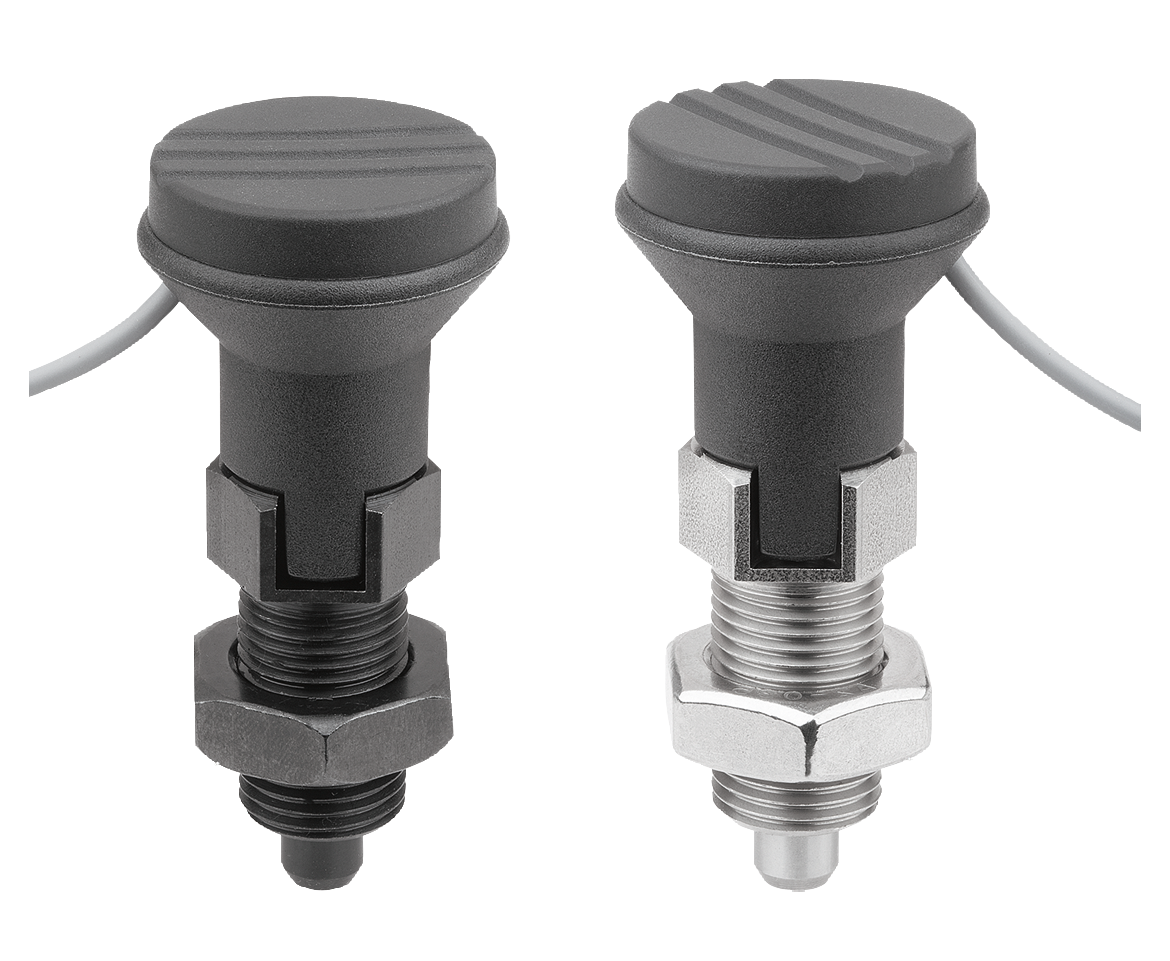

        Inställningsbultar i stål eller rostfritt stål med knopp i plast, kabelbunden statussensor samt låsspår och låsmutter

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Inställningsbultarna används när spärrläget inte får förändras av tvärgående krafter.
Det gäller till exempel längd- och höjdstopp samt positionslåsning inom tillverkning av maskiner, apparater, möbler och specialfordon.

För inställningsbultarna med statussensor kan manövreringsstatusen registreras och vidarebearbetas.
Kan anslutas till exempelvis en maskinstyrning via sensorns integrerade anslutningskabel.Material:

Stålkonstruktion:
Gängad hylsa och låsstift automatstål.

Konstruktion i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp termoplast svartgrå.

Utförande:Stålutförande:
Gängad hylsa, brunerad.
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Gängad hylsa, blank.
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.Anmärkning:Vid spärrning kopplar statussensorn vid ett slag på S - 1 mm.Tekniska dataInduktiv sensor:
Utgångskoppling: PNP slutare (NO)
Driftspänning: 6 – 30 V DC
Driftström: <100 mA
Kopplingsavstånd: 1 mm
Kopplingsfrekvens: <4000 Hz
Kortslutningsfast: ja
Säkrad mot polförväxling: ja
Kapslingsklass: IP 67
Anslutningstyp: 2 m PVC kabel
Temperaturområde: -10 °C – +70 °C

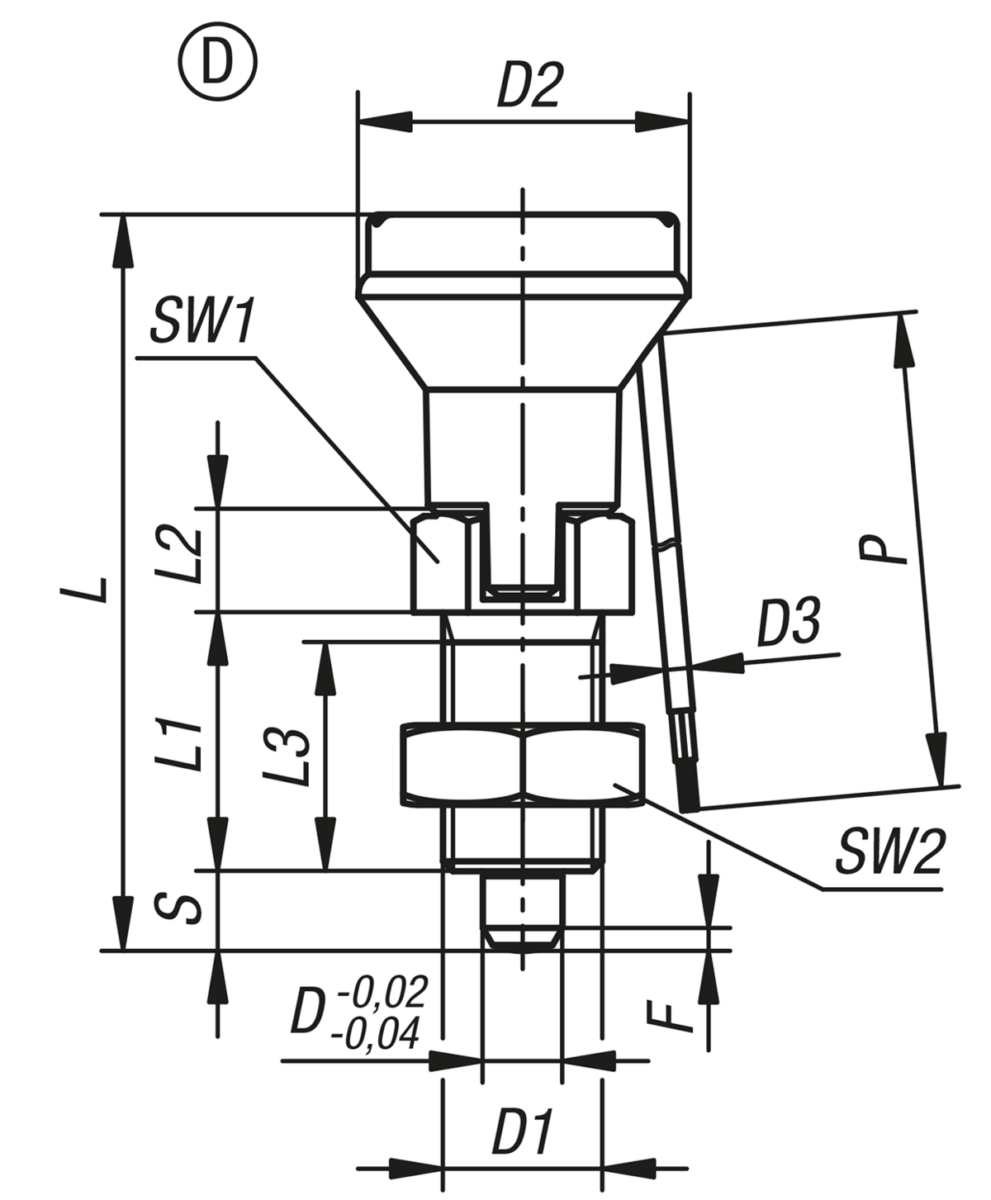

Tillstånd: CE, c-UL-us, EACAnvändning:Inställningsbulten med statussensor kan användas för manövreringsberoende processtyrning. Dessutom kan man säkerställa att låsstiftet är i önskad manövreringsstatus.Säkerhet:Inställningsbultar med statussensor passar inte bara för personsäkerhet.Ritningsinformation:

Form A: utan spärr, utan låsmutter
Form B: utan spärr, med låsmutter
Form C: med spärr, utan låsmutter
Form D: med spärr, med låsmutter

P - kabellängd

BN = brun
BK = svart
BU = blå

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1744_D Inställningsbultar i stål eller rostfritt stål med knopp i plast, kabelbunden statussensor samt låsspår och låsmutter

235 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	Låsstift	D	D1	D2	D3	L	L1	L2	L3	Slag S	SW1	SW2	F x 30°	P	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Pris
K1744.41051	D	stål	härdat	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	775,45 SEK
K1744.42061	D	stål	härdat	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	786,62 SEK
K1744.43081	D	stål	härdat	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	797,89 SEK
K1744.44101	D	stål	härdat	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	831,58 SEK
K1744.44121	D	stål	härdat	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	854,02 SEK
K1744.041051	D	rostfritt stål	härdat	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	809,15 SEK
K1744.042061	D	rostfritt stål	härdat	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	820,32 SEK
K1744.043081	D	rostfritt stål	härdat	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	854,02 SEK
K1744.044101	D	rostfritt stål	härdat	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	876,46 SEK
K1744.044121	D	rostfritt stål	härdat	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	898,99 SEK
K1744.142061	D	rostfritt stål	ohärdat	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	820,32 SEK
K1744.141051	D	rostfritt stål	ohärdat	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	809,15 SEK
K1744.143081	D	rostfritt stål	ohärdat	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	854,02 SEK
K1744.144101	D	rostfritt stål	ohärdat	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	876,46 SEK
K1744.144121	D	rostfritt stål	ohärdat	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	898,99 SEK
