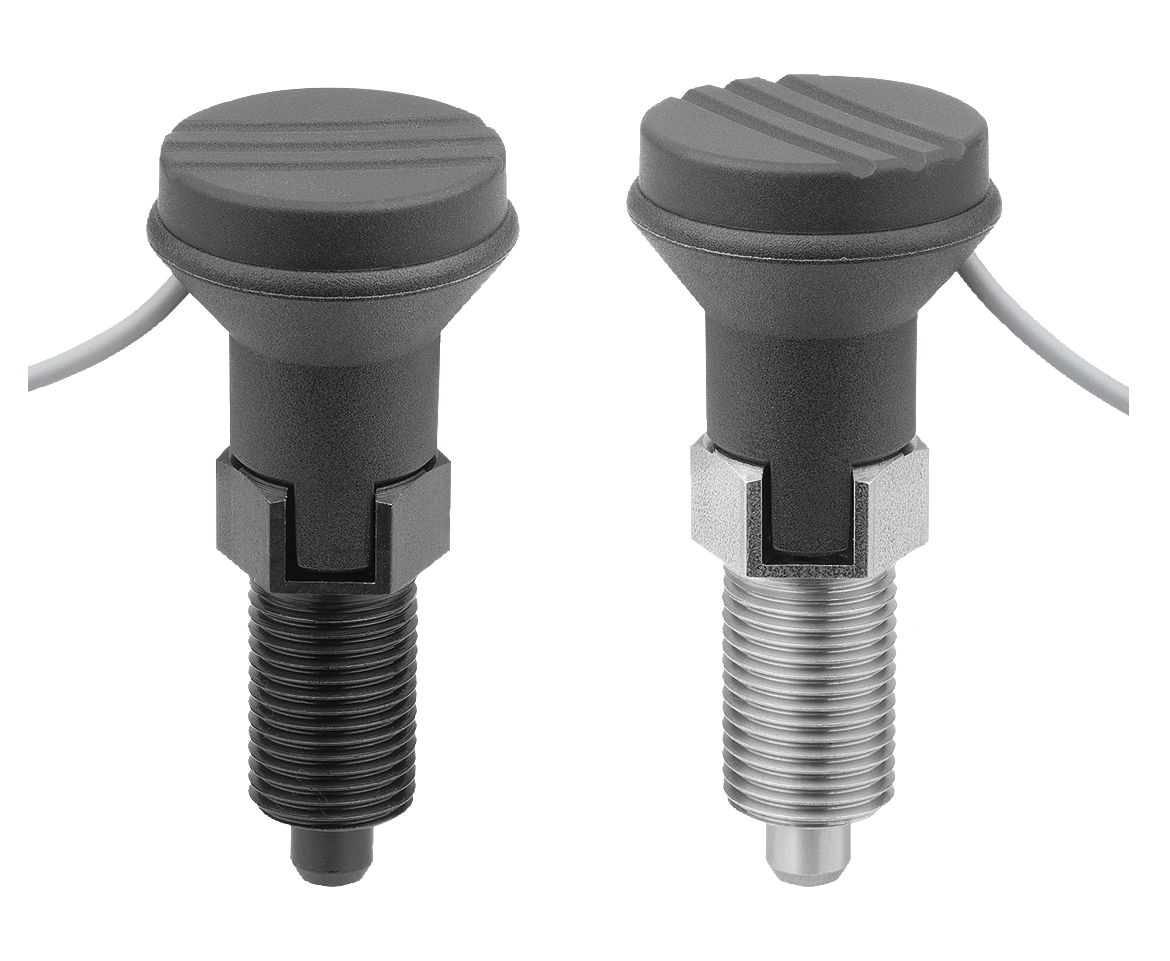

Inställningsbultar i stål eller rostfritt stål med knopp i plast, kabelbunden statussensor och låsspår
K1744_C

Inställningsbultar i stål eller rostfritt stål med knopp i...

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Inställningsbultarna används när spärrläget inte får förändras av tvärgående krafter.
Det gäller till exempel längd- och höjdstopp samt positionslåsning inom tillverkning av maskiner, apparater, möbler och specialfordon.

För inställningsbultarna med statussensor kan manövreringsstatusen registreras och vidarebearbetas.
Kan anslutas till exempelvis en maskinstyrning via sensorns integrerade anslutningskabel.
Material:

Stålkonstruktion:
Gängad hylsa och låsstift automatstål.

Konstruktion i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp termoplast svartgrå.

Utförande:Stålutförande:
Gängad hylsa, brunerad.
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Gängad hylsa, blank.
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.
Anmärkning:Vid spärrning kopplar statussensorn vid ett slag på S - 1 mm.Tekniska dataInduktiv sensor:
Utgångskoppling: PNP slutare (NO)
Driftspänning: 6 – 30 V DC
Driftström: <100 mA
Kopplingsavstånd: 1 mm
Kopplingsfrekvens: <4000 Hz
Kortslutningsfast: ja
Säkrad mot polförväxling: ja
Kapslingsklass: IP 67
Anslutningstyp: 2 m PVC kabel
Temperaturområde: -10 °C – +70 °C
Tillstånd: CE, c-UL-us, EAC

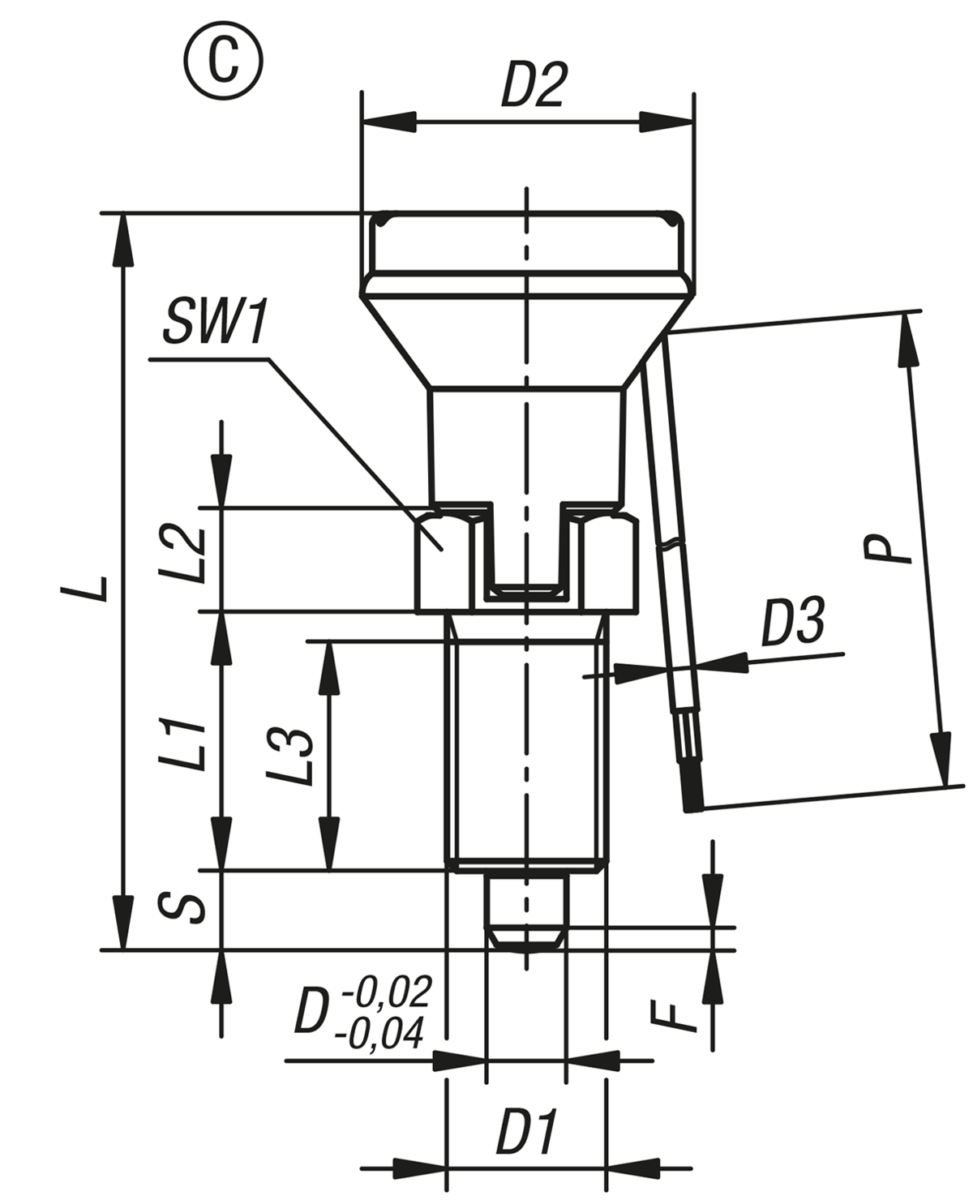

Användning:Inställningsbulten med statussensor kan användas för manövreringsberoende processtyrning. Dessutom kan man säkerställa att låsstiftet är i önskad manövreringsstatus.Säkerhet:Inställningsbultar med statussensor passar inte bara för personsäkerhet.Ritningsinformation:
Form A: utan spärr, utan låsmutter
Form B: utan spärr, med låsmutter
Form C: med spärr, utan låsmutter
Form D: med spärr, med låsmutter

P - kabellängd

BN = brun
BK = svart
BU = blå
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1744_C Inställningsbultar i stål eller rostfritt stål med knopp i plast, kabelbunden statussensor och låsspår 229 kB

Ritningar

Inställningsbultar i stål eller rostfritt stål med knopp i plast, kabelbunden statussensor och låsspår

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
LåsstiftD

D1D2D3LL1L2L3Slag
S
SW1F x 30°PFjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K1744.31051Cstålhärdat5M10x1252,451177155131,32000512 733,50 SEK
K1744.32061Cstålhärdat6M12x1,5252,456208176141,82000614 744,14 SEK
K1744.33081Cstålhärdat8M16x1,5332,4742610238192,320001535 754,78 SEK
K1744.34101Cstålhärdat10M20x1,5332,48028122510222,820001534 786,60 SEK
K1744.34121Cstålhärdat12M20x1,5332,48428142512222,820001539 807,88 SEK
K1744.031051Crostfritt stålhärdat5M10x1252,451177155131,32000512 765,42 SEK
K1744.032061Crostfritt stålhärdat6M12x1,5252,456208176141,82000614 775,96 SEK
K1744.033081Crostfritt stålhärdat8M16x1,5332,4742610238192,320001535 807,88 SEK
K1744.034101Crostfritt stålhärdat10M20x1,5332,48028122510222,820001534 829,07 SEK
K1744.034121Crostfritt stålhärdat12M20x1,5332,48428142512222,820001539 850,44 SEK
K1744.132061Crostfritt stålohärdat6M12x1,5252,456208176141,82000614 775,96 SEK
K1744.131051Crostfritt stålohärdat5M10x1252,451177155131,32000512 765,42 SEK
K1744.133081Crostfritt stålohärdat8M16x1,5332,4742610238192,320001535 807,88 SEK
K1744.134101Crostfritt stålohärdat10M20x1,5332,48028122510222,820001534 829,07 SEK
K1744.134121Crostfritt stålohärdat12M20x1,5332,48428142512222,820001539 850,44 SEK
