        Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast och förlängt låsstift

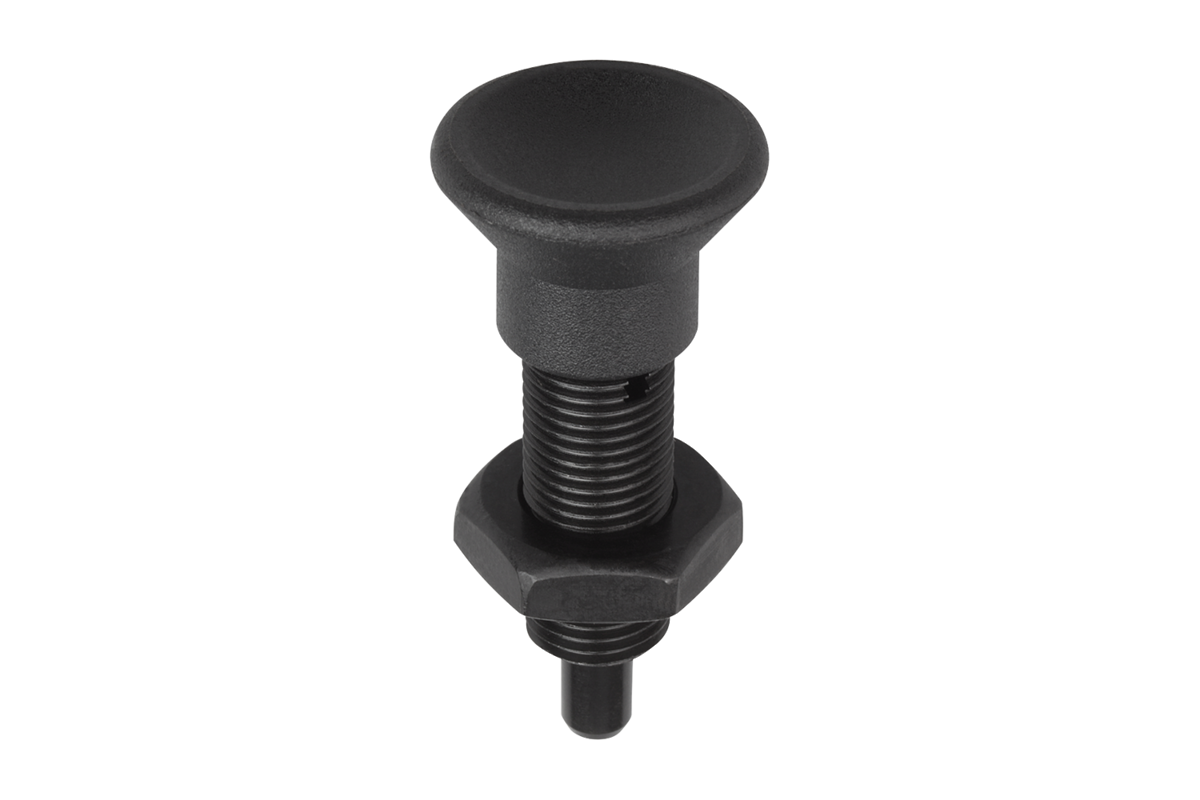

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.

Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp i svartgrå termoplast.

Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.Anmärkning:Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.
En skruvbricka kan levereras för att inställningsbulten ska kunna skruvas i. Den skjuts in under den svampformade knoppen i utdraget läge, så att medbringarstiften kan greppa i spåret.På begäran:Specialutföranden.Tillbehör:Distansringar K0665

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0633_G Inställningsbultar utan fläns i stål eller rostfritt stål med knopp i plast och förlängt låsstift

236 kB

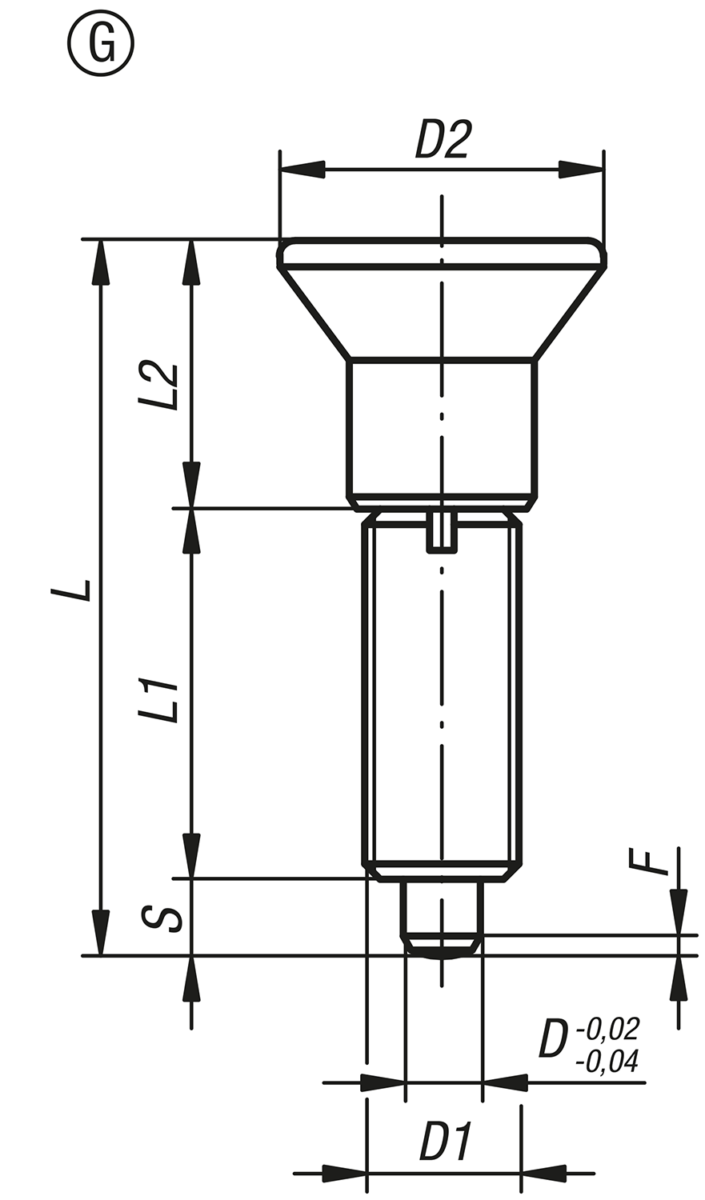

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	Grundkroppens yta	D	D1	D2	L	L1	L2	Slag S	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Beställningsnummer skruvbricka	Pris
K0633.21903	G	stål	härdat	3	M6x0,75	14	33	17	11	5	0,8	4,5	12	K0344.99	56,33 SEK
K0633.21004	G	stål	härdat	4	M8x1	18	40,5	21	13,5	6	1	6	15	K0344.90	53,71 SEK
K0633.21105	G	stål	härdat	5	M10x1	21	46,5	24	14,5	8	1,3	5	16	K0344.91	50,89 SEK
K0633.21206	G	stål	härdat	6	M12x1,5	25	54,7	28	17,7	9	1,8	6	18	K0344.92	55,07 SEK
K0633.21308	G	stål	härdat	8	M16x1,5	33	72	36	24	12	2,3	15	45	K0344.93	64,20 SEK
K0633.21410	G	stål	härdat	10	M20x1,5	33	79	40	24	15	2,8	15	43	K0344.94	95,38 SEK
K0633.21412	G	stål	härdat	12	M20x1,5	33	84	42	24	18	2,8	15	51	K0344.94	105,00 SEK
K0633.21516	G	stål	härdat	16	M24x2	40	104	50	30	24	3,2	20	60	K0344.95	119,18 SEK
K0633.201903	G	rostfritt stål	härdat	3	M6x0,75	14	33	17	11	5	0,8	4,5	12	K0344.99	95,28 SEK
K0633.201004	G	rostfritt stål	härdat	4	M8x1	18	40,5	21	13,5	6	1	6	15	K0344.90	90,82 SEK
K0633.201105	G	rostfritt stål	härdat	5	M10x1	21	46,5	24	14,5	8	1,3	5	16	K0344.91	86,64 SEK
K0633.201206	G	rostfritt stål	härdat	6	M12x1,5	25	54,7	28	17,7	9	1,8	6	18	K0344.92	96,26 SEK
K0633.201308	G	rostfritt stål	härdat	8	M16x1,5	33	72	36	24	12	2,3	15	45	K0344.93	114,22 SEK
K0633.201410	G	rostfritt stål	härdat	10	M20x1,5	33	79	40	24	15	2,8	15	43	K0344.94	172,30 SEK
K0633.201412	G	rostfritt stål	härdat	12	M20x1,5	33	84	42	24	18	2,8	15	51	K0344.94	189,69 SEK
K0633.201516	G	rostfritt stål	härdat	16	M24x2	40	104	50	30	24	3,2	20	60	K0344.95	215,53 SEK
K0633.211903	G	rostfritt stål	ohärdat	3	M6x0,75	14	33	17	11	5	0,8	4,5	12	K0344.99	95,28 SEK
K0633.211004	G	rostfritt stål	ohärdat	4	M8x1	18	40,5	21	13,5	6	1	6	15	K0344.90	90,82 SEK
K0633.211105	G	rostfritt stål	ohärdat	5	M10x1	21	46,5	24	14,5	8	1,3	5	16	K0344.91	86,64 SEK
K0633.211206	G	rostfritt stål	ohärdat	6	M12x1,5	25	54,7	28	17,7	9	1,8	6	18	K0344.92	96,26 SEK
K0633.211308	G	rostfritt stål	ohärdat	8	M16x1,5	33	72	36	24	12	2,3	15	45	K0344.93	114,22 SEK
K0633.211410	G	rostfritt stål	ohärdat	10	M20x1,5	33	79	40	24	15	2,8	15	43	K0344.94	172,30 SEK
K0633.211412	G	rostfritt stål	ohärdat	12	M20x1,5	33	84	42	24	18	2,8	15	51	K0344.94	189,69 SEK
K0633.211516	G	rostfritt stål	ohärdat	16	M24x2	40	104	50	30	24	3,2	20	60	K0344.95	215,53 SEK
