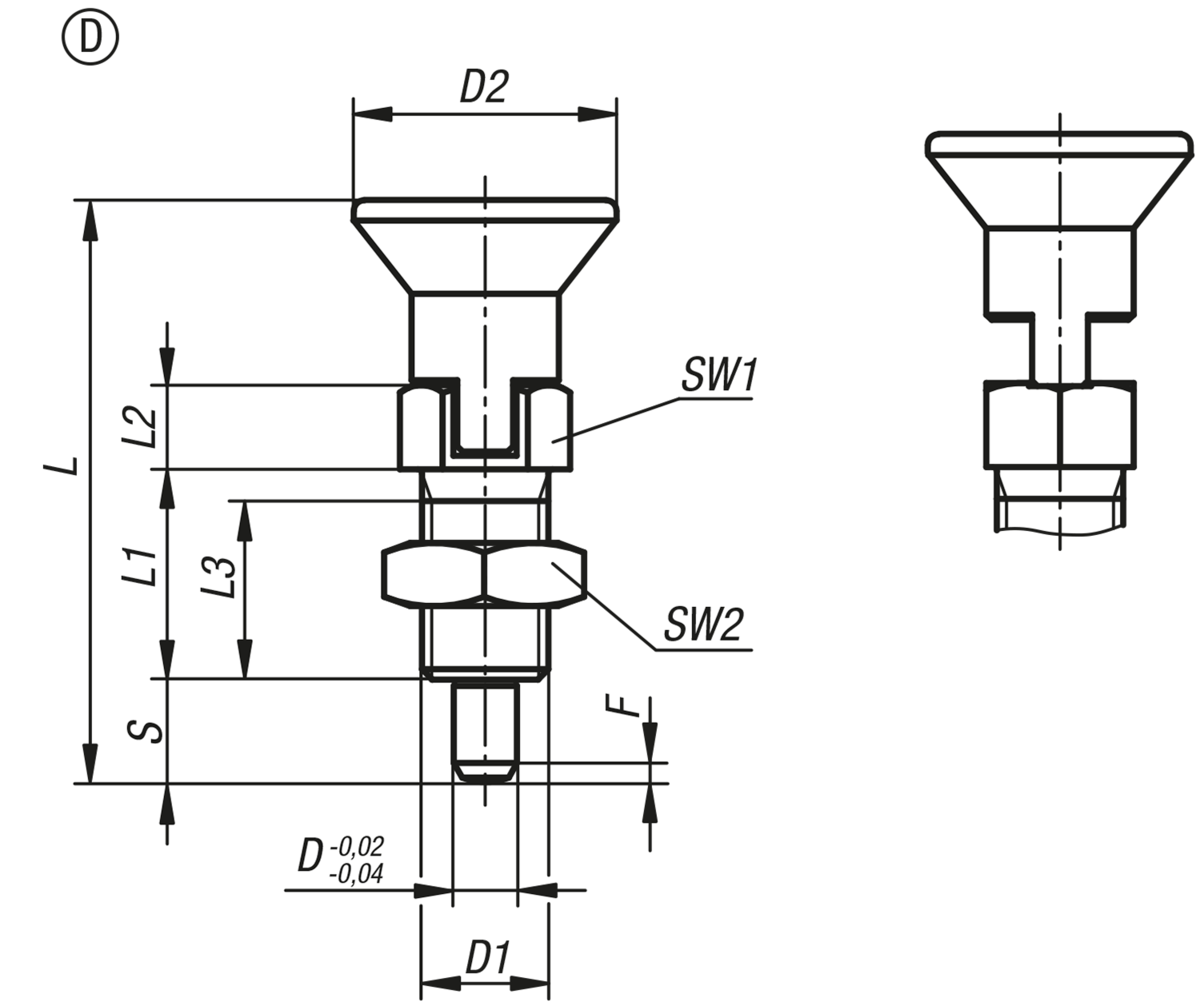

K0630_DInställningsbultar med förlängt låsstift, Form D |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.
Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.
Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.
Svampformad knopp i svartgrå termoplast.Utförande:Stålutförande: Låsstift härdat, slipat och brunerat.
Utförande i rostfritt stål: Låsstift härdat, slipat och blankt. Låsstift ej härdat, slipat och brunerat.Anmärkning:Inställningsbultar används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.På begäran:Specialutföranden.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Beställningsnr. | Form | Material grundkropp | Låsstift | D | D1 | D2 | L | L1 | L2 | L3 | Slag S | SW1 | SW2 | F x 30° | Fjäderkraft början F1 ca N | Fjäderkraft slut F2 ca N | CAD | Tillb. | Pris | Beställ |
---|
K0630.24105 | D | stål | härdat | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 |  |  | 78,38 SEK | | K0630.24206 | D | stål | härdat | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 |  |  | 87,50 SEK | | K0630.24308 | D | stål | härdat | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 |  |  | 105,93 SEK | | K0630.204105 | D | rostfritt stål | härdat | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 |  |  | 119,04 SEK | | K0630.204206 | D | rostfritt stål | härdat | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 |  |  | 140,22 SEK | | K0630.204308 | D | rostfritt stål | härdat | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 |  |  | 191,33 SEK | | K0630.214105 | D | rostfritt stål | ohärdat | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 |  |  | 119,04 SEK | | K0630.214206 | D | rostfritt stål | ohärdat | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 |  |  | 140,22 SEK | | K0630.214308 | D | rostfritt stål | ohärdat | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 |  |  | 191,33 SEK | |
