K0630_CInställningsbultar med förlängt låsstift, Form C |
Tillbaka |
|

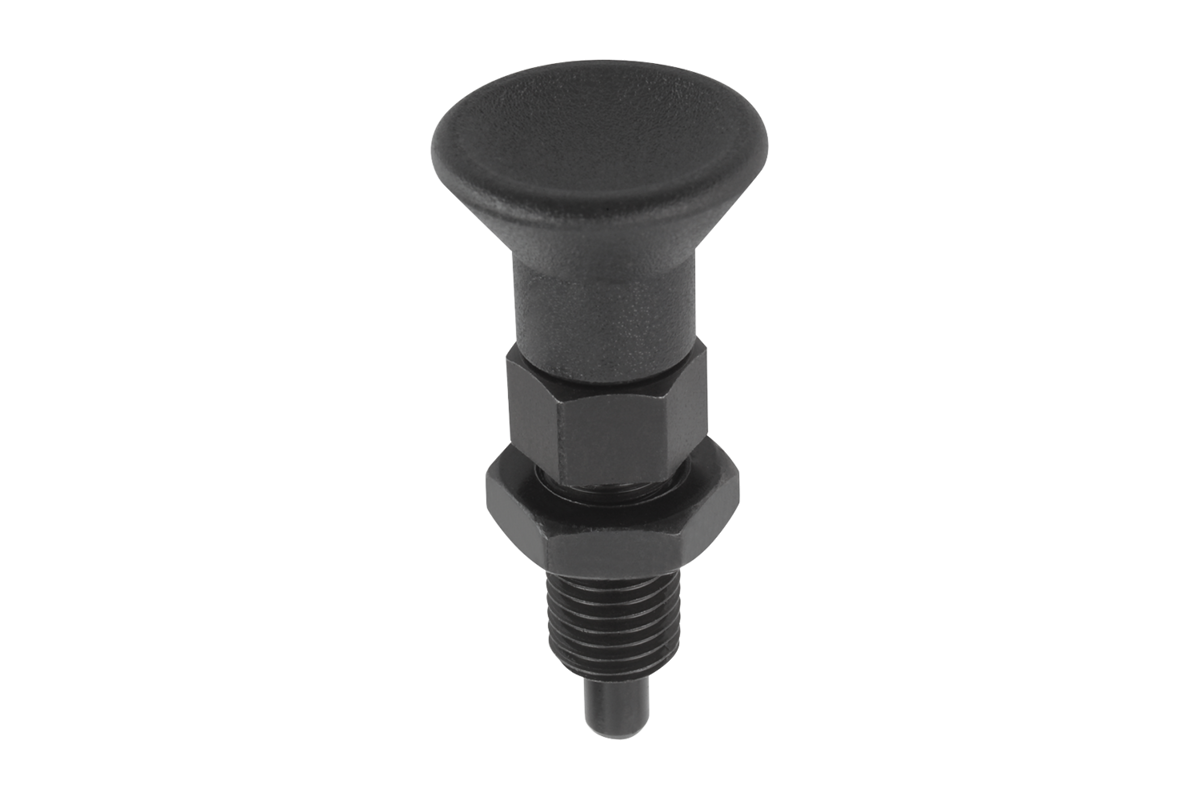

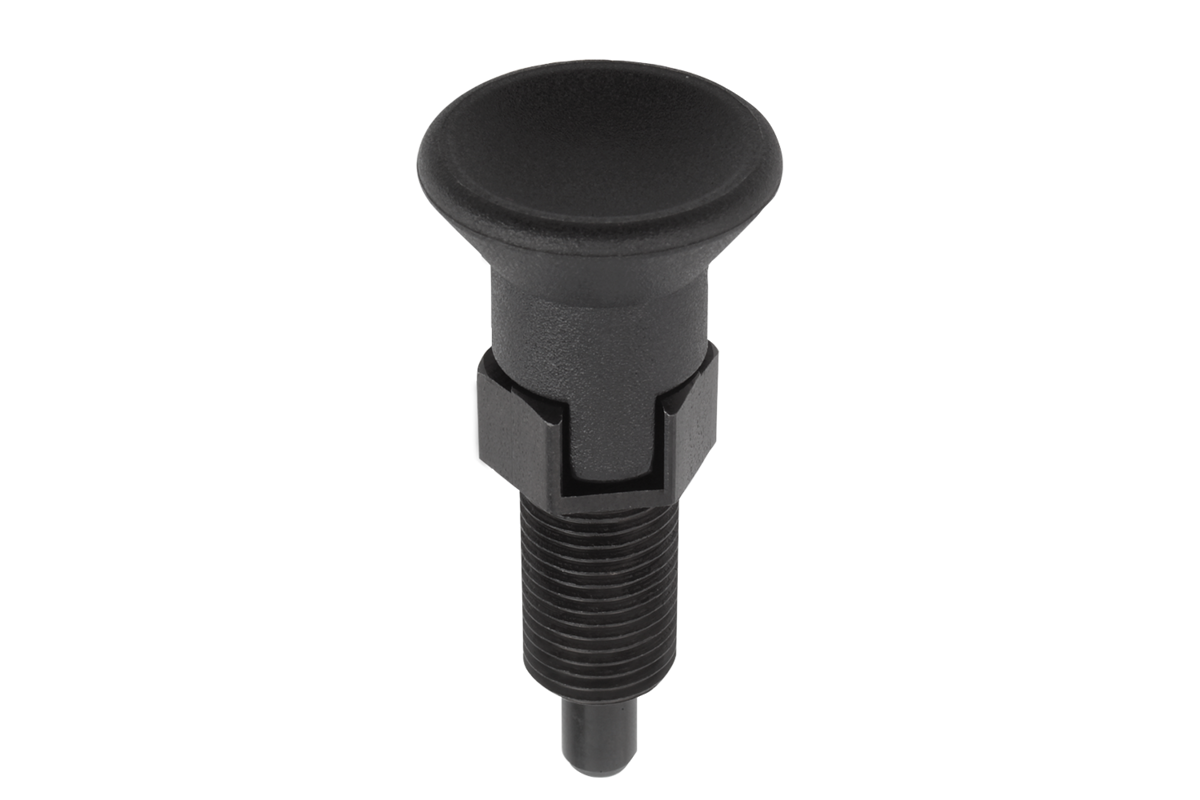

Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.
Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.
Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.
Svampformad knopp i svartgrå termoplast.Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.
Utförande i rostfritt stål:
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.Anmärkning:Inställningsbultar används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.På begäran:Specialutföranden.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

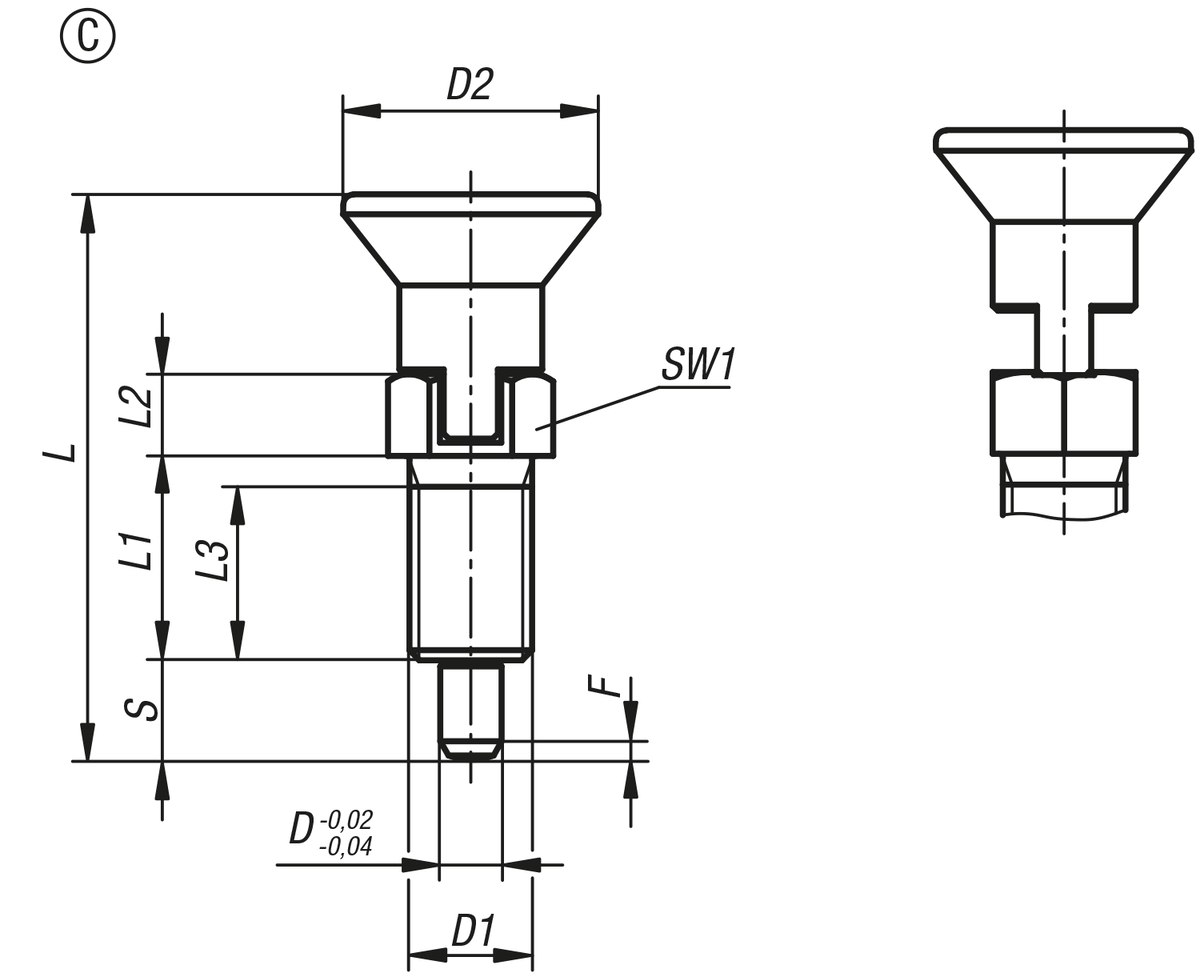

| Beställningsnr. | Form | Material
grundkropp | Låsstift | D | D1 | D2 | L | L1 | L2 | L3 | Slag
S | SW1 | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0630.23105 | C | stål | härdat | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 1,3 | 5 | 16 |  |  | 77,24 SEK | | | K0630.23206 | C | stål | härdat | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 85,69 SEK | | | K0630.23308 | C | stål | härdat | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 102,60 SEK | | | K0630.203105 | C | rostfritt stål | härdat | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 112,48 SEK | | | K0630.203206 | C | rostfritt stål | härdat | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 133,00 SEK | | | K0630.203308 | C | rostfritt stål | härdat | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 180,31 SEK | | | K0630.213105 | C | rostfritt stål | ohärdat | 5 | M10x1 | 21 | 49,5 | 17 | 10 | 15 | 8 | 13 | 1,3 | 5 | 16 | | | 112,48 SEK | | | K0630.213206 | C | rostfritt stål | ohärdat | 6 | M12x1,5 | 25 | 57,7 | 20 | 11 | 17 | 9 | 14 | 1,8 | 6 | 18 | | | 133,00 SEK | | | K0630.213308 | C | rostfritt stål | ohärdat | 8 | M16x1,5 | 33 | 76 | 26 | 14 | 23 | 12 | 19 | 2,3 | 15 | 45 | | | 180,31 SEK | |
