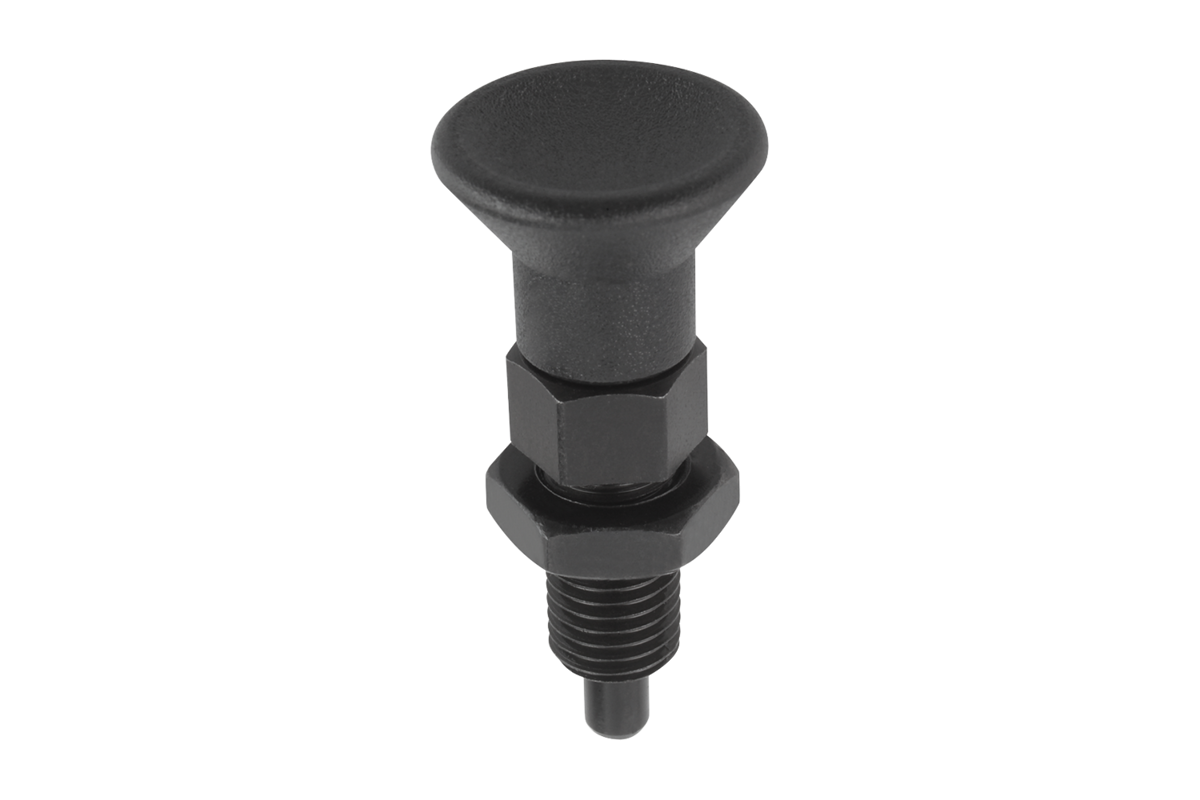

K0630_BInställningsbultar med förlängt låsstift, Form B |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.
Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.
Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.
Svampformad knopp i svartgrå termoplast.Utförande:Stålutförande: Låsstift härdat, slipat och brunerat.
Utförande i rostfritt stål: Låsstift härdat, slipat och blankt. Låsstift ej härdat, slipat och brunerat.Anmärkning:Inställningsbultar används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.På begäran:Specialutföranden. NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Beställningsnr. | Form | Material grundkropp | Låsstift | D | D1 | D2 | L | L1 | L2 | L3 | Slag S | SW1 | SW2 | F x 30° | Fjäderkraft början F1 ca N | Fjäderkraft slut F2 ca N | CAD | Tillb. | Pris | Beställ |
---|
K0630.22903 | B | stål | härdat | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 10 | 0,8 | 4,5 | 12 |  | | 65,08 SEK | | K0630.22004 | B | stål | härdat | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 13 | 1 | 6 | 15 |  |  | 58,81 SEK | | K0630.22105 | B | stål | härdat | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 |  |  | 62,32 SEK | | K0630.22206 | B | stål | härdat | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 |  |  | 69,35 SEK | | K0630.22308 | B | stål | härdat | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 |  |  | 86,17 SEK | | K0630.22410 | B | stål | härdat | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 30 | 2,8 | 15 | 43 |  | | 90,16 SEK | | K0630.22412 | B | stål | härdat | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 30 | 2,8 | 15 | 51 |  | | 127,49 SEK | | K0630.22516 | B | stål | härdat | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 36 | 3,2 | 20 | 60 |  | | 169,20 SEK | | K0630.202903 | B | rostfritt stål | härdat | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 10 | 0,8 | 4,5 | 12 |  | | 112,01 SEK | | K0630.202004 | B | rostfritt stål | härdat | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 13 | 1 | 6 | 15 |  |  | 95,48 SEK | | K0630.202105 | B | rostfritt stål | härdat | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 |  |  | 107,07 SEK | | K0630.202206 | B | rostfritt stål | härdat | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 |  |  | 125,59 SEK | | K0630.202308 | B | rostfritt stål | härdat | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 |  |  | 159,51 SEK | | K0630.202410 | B | rostfritt stål | härdat | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 30 | 2,8 | 15 | 43 |  | | 166,35 SEK | | K0630.202412 | B | rostfritt stål | härdat | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 30 | 2,8 | 15 | 51 |  | | 244,06 SEK | | K0630.202516 | B | rostfritt stål | härdat | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 36 | 3,2 | 20 | 60 |  | | 346,47 SEK | | K0630.212903 | B | rostfritt stål | ohärdat | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 10 | 0,8 | 4,5 | 12 |  | | 112,01 SEK | | K0630.212004 | B | rostfritt stål | ohärdat | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 13 | 1 | 6 | 15 |  |  | 95,48 SEK | | K0630.212105 | B | rostfritt stål | ohärdat | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 17 | 1,3 | 5 | 16 |  |  | 107,07 SEK | | K0630.212206 | B | rostfritt stål | ohärdat | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 19 | 1,8 | 6 | 18 |  |  | 125,59 SEK | | K0630.212308 | B | rostfritt stål | ohärdat | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 24 | 2,3 | 15 | 45 |  |  | 159,51 SEK | | K0630.212410 | B | rostfritt stål | ohärdat | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 30 | 2,8 | 15 | 43 |  | | 166,35 SEK | | K0630.212412 | B | rostfritt stål | ohärdat | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 30 | 2,8 | 15 | 51 |  | | 244,06 SEK | | K0630.212516 | B | rostfritt stål | ohärdat | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 36 | 3,2 | 20 | 60 |  | | 346,47 SEK | |
