K0630_AInställningsbultar med förlängt låsstift, Form A |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.
Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.
Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.
Svampformad knopp i svartgrå termoplast.Utförande:Stålutförande: Låsstift härdat, slipat och brunerat.
Utförande i rostfritt stål: Låsstift härdat, slipat och blankt. Låsstift ej härdat, slipat och brunerat.Anmärkning:Inställningsbultar används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.På begäran:Specialutföranden. NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

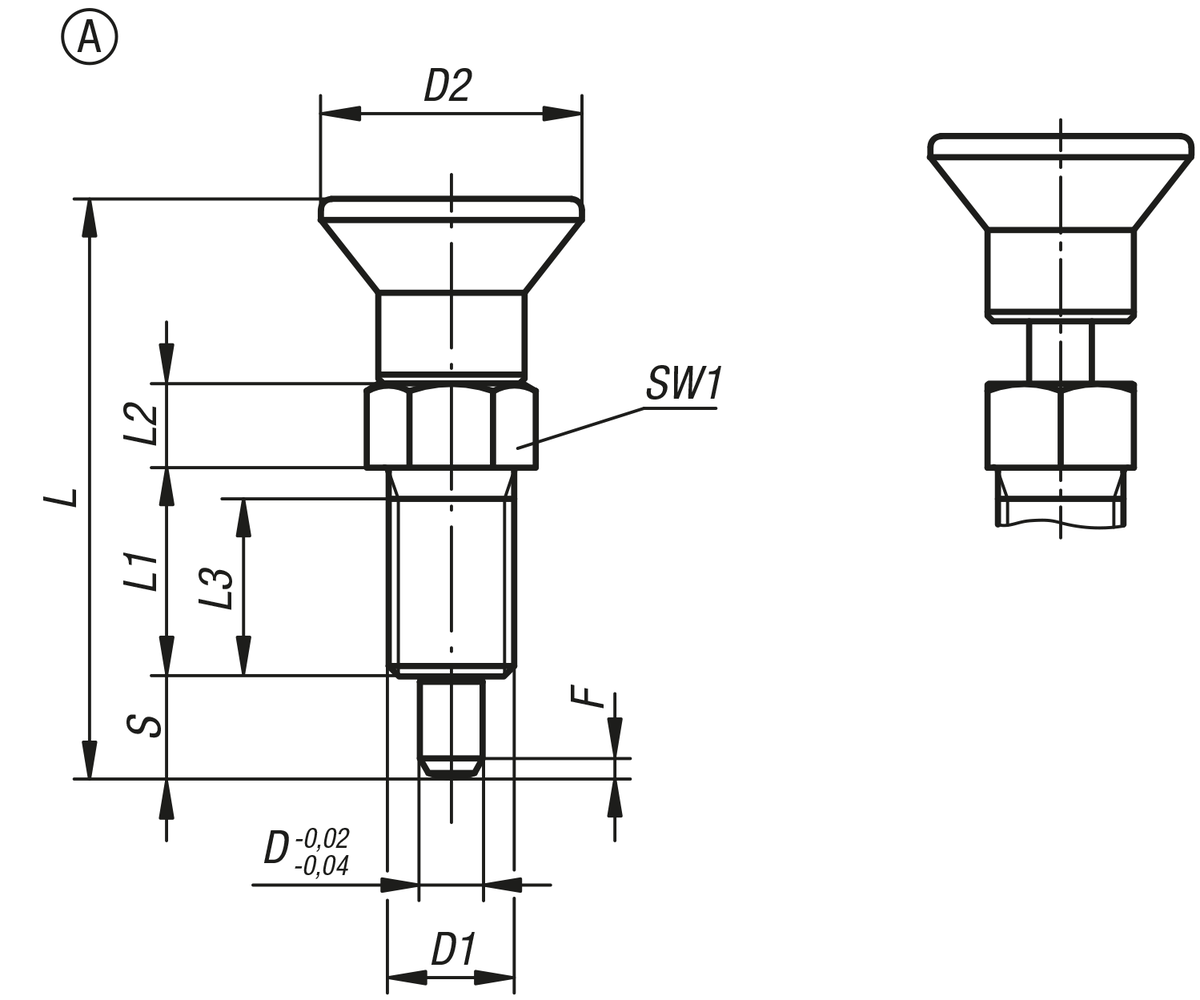

Beställningsnr. | Form | Material grundkropp | Låsstift | D | D1 | D2 | L | L1 | L2 | L3 | Slag S | SW1 | F x 30° | Fjäderkraft början F1 ca N | Fjäderkraft slut F2 ca N | CAD | Tillb. | Pris | Beställ |
---|
K0630.21903 | A | stål | härdat | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 0,8 | 4,5 | 12 |  | | 64,32 SEK | | K0630.21004 | A | stål | härdat | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 1 | 6 | 15 |  |  | 58,24 SEK | | K0630.21105 | A | stål | härdat | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 1,3 | 5 | 16 |  |  | 61,66 SEK | | K0630.21206 | A | stål | härdat | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 1,8 | 6 | 18 |  |  | 68,02 SEK | | K0630.21308 | A | stål | härdat | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 2,3 | 15 | 45 |  |  | 87,88 SEK | | K0630.21410 | A | stål | härdat | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 2,8 | 15 | 43 |  | | 89,21 SEK | | K0630.21412 | A | stål | härdat | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 2,8 | 15 | 51 |  | | 125,97 SEK | | K0630.21516 | A | stål | härdat | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 3,2 | 20 | 60 |  | | 166,92 SEK | | K0630.201903 | A | rostfritt stål | härdat | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 0,8 | 4,5 | 12 |  | | 104,88 SEK | | K0630.201004 | A | rostfritt stål | härdat | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 1 | 6 | 15 |  |  | 89,49 SEK | | K0630.201105 | A | rostfritt stål | härdat | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 1,3 | 5 | 16 |  |  | 100,04 SEK | | K0630.201206 | A | rostfritt stål | härdat | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 1,8 | 6 | 18 |  |  | 117,99 SEK | | K0630.201308 | A | rostfritt stål | härdat | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 2,3 | 15 | 45 |  |  | 156,85 SEK | | K0630.201410 | A | rostfritt stål | härdat | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 2,8 | 15 | 43 |  | | 160,55 SEK | | K0630.201412 | A | rostfritt stål | härdat | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 2,8 | 15 | 51 |  | | 235,51 SEK | | K0630.201516 | A | rostfritt stål | härdat | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 3,2 | 20 | 60 |  | | 334,59 SEK | | K0630.211903 | A | rostfritt stål | ohärdat | 3 | M6x0,75 | 14 | 33 | 12 | 5 | 10 | 5 | 8 | 0,8 | 4,5 | 12 |  | | 104,88 SEK | | K0630.211004 | A | rostfritt stål | ohärdat | 4 | M8x1 | 18 | 40,5 | 15 | 6 | 13 | 6 | 10 | 1 | 6 | 15 |  |  | 89,49 SEK | | K0630.211105 | A | rostfritt stål | ohärdat | 5 | M10x1 | 21 | 46,5 | 17 | 7 | 15 | 8 | 13 | 1,3 | 5 | 16 |  |  | 100,04 SEK | | K0630.211206 | A | rostfritt stål | ohärdat | 6 | M12x1,5 | 25 | 54,7 | 20 | 8 | 17 | 9 | 14 | 1,8 | 6 | 18 |  |  | 117,99 SEK | | K0630.211308 | A | rostfritt stål | ohärdat | 8 | M16x1,5 | 33 | 72 | 26 | 10 | 23 | 12 | 19 | 2,3 | 15 | 45 |  |  | 156,85 SEK | | K0630.211410 | A | rostfritt stål | ohärdat | 10 | M20x1,5 | 33 | 79 | 28 | 12 | 25 | 15 | 22 | 2,8 | 15 | 43 |  | | 160,55 SEK | | K0630.211412 | A | rostfritt stål | ohärdat | 12 | M20x1,5 | 33 | 84 | 28 | 14 | 25 | 18 | 22 | 2,8 | 15 | 51 |  | | 235,51 SEK | | K0630.211516 | A | rostfritt stål | ohärdat | 16 | M24x2 | 40 | 104 | 32 | 18 | 28 | 24 | 27 | 3,2 | 20 | 60 |  | | 334,59 SEK | |
