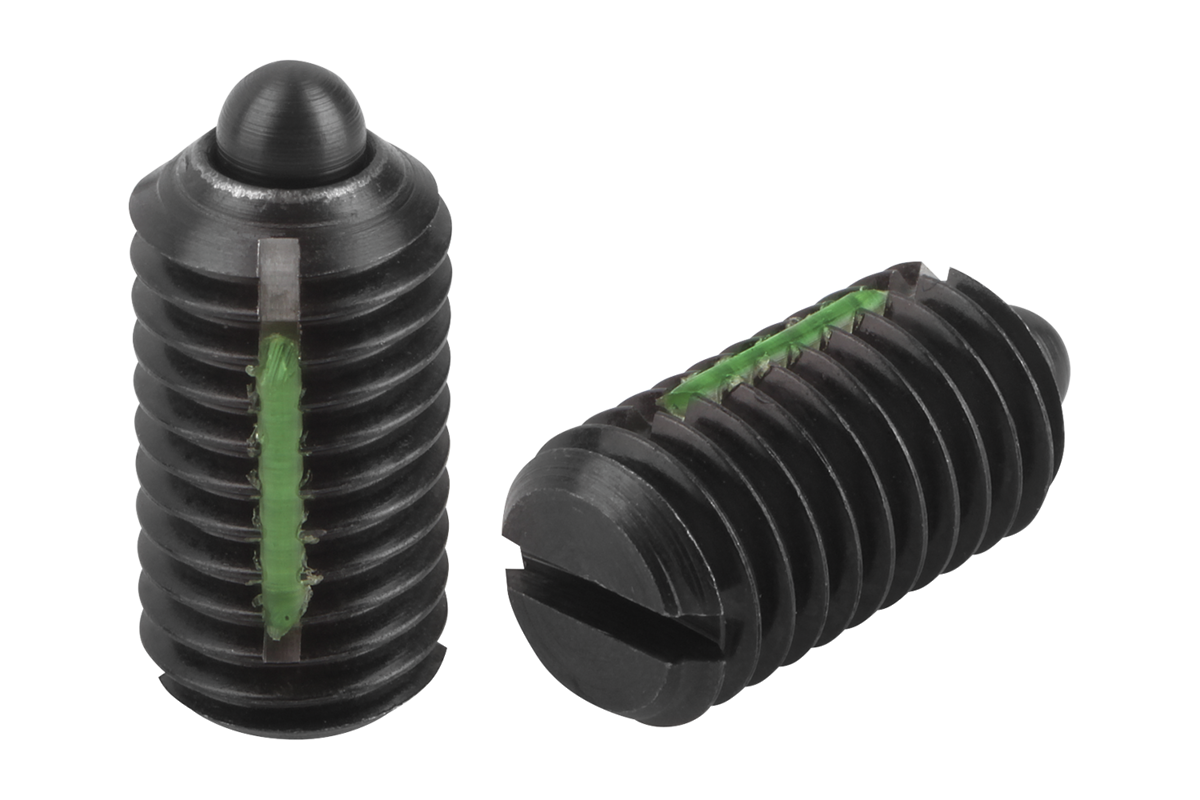

        Fjädrande tryckstycken med spår och tryckstift, standard-fjäderkraft, med gängsäkring

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hylsa i stål hållfasthetsklass 5.8.
Tryckstift i stål.
Fjäder i fjäderstål kl. D.

Gängsäkring i nylon.Utförande:Brunerat. Tryckstift härdat.Ritningsinformation:

L2 = ca två gängvarv

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0323 Fjädrande tryckstycken med spår och tryckstift, standard-fjäderkraft, med gängsäkring

113 kB

Datablad K0323_SF Fjädrande tryckstycken med spår och tryckstift, standard-fjäderkraft, med gängsäkring

191 kB

Fjädrande tryckstycken med LONG-LOK gängsäkring

1,5 MB

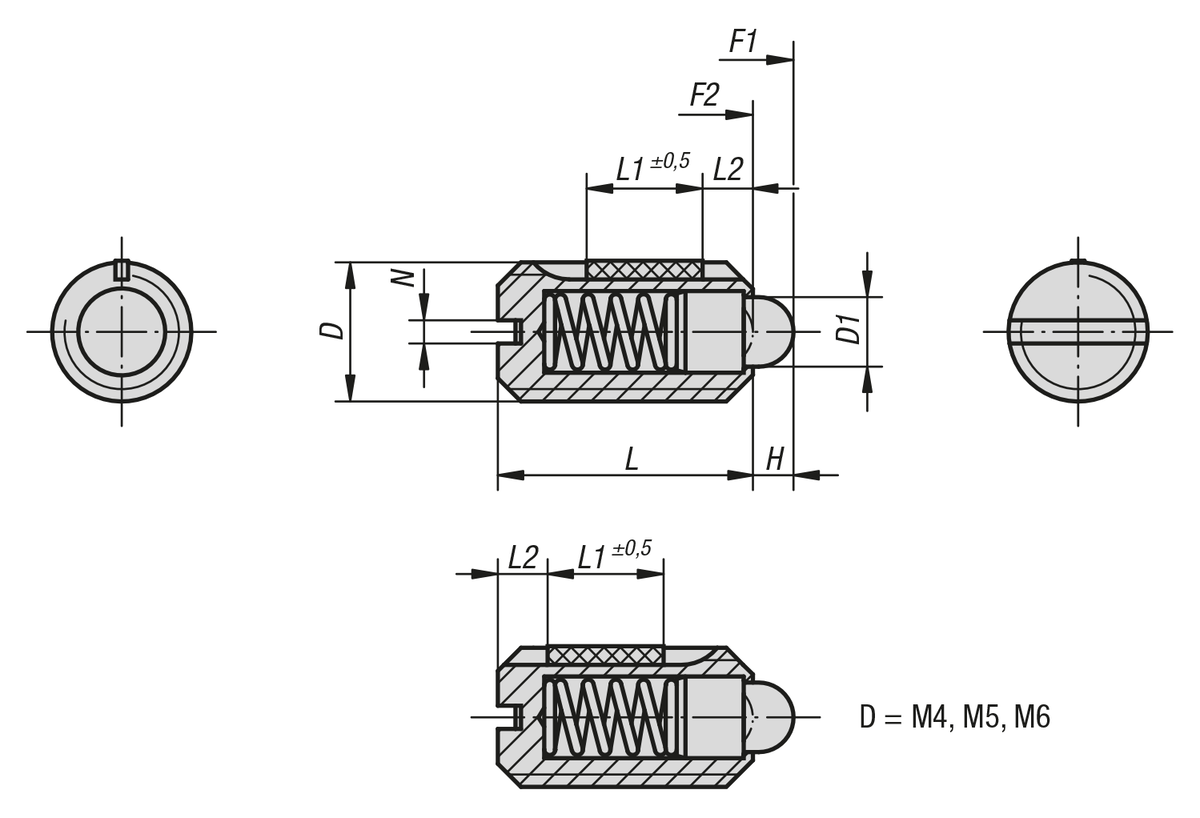

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	H	L	L1	N	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Iskruvnings- moment ca Nm	Utskruvningsmoment ca Nm	Pris
K0323.04	M4	1,8	1,5	9	5	0,6	6	20	0,18	0,12	15,70 SEK
K0323.05	M5	2,4	2	12	6	0,8	6	20	0,12	0,08	15,80 SEK
K0323.06	M6	2,7	2	14	7	1	7	20	0,44	0,21	16,03 SEK
K0323.08	M8	4	2	16	8	1,2	15	30	1,1	0,38	18,29 SEK
K0323.10	M10	4,5	2,5	19	9	1,6	20	35	1,36	0,62	19,53 SEK
K0323.12	M12	6	3,5	22	10	2	30	55	2,11	1,41	38,38 SEK
K0323.16	M16	8,5	4,5	24	14	2,5	45	100	3,95	3,05	57,23 SEK

Fjädrande tryckstycken med spår och tryckstift,...

Artikelbeskrivning/produktbilder

Ritningar

Artikelval/-filter.

Fler artiklar i denna kategori

K0323_LF

Fjädrande tryckstycken med spår och tryckstift, lätt fjäderkraft, med gängsäkring

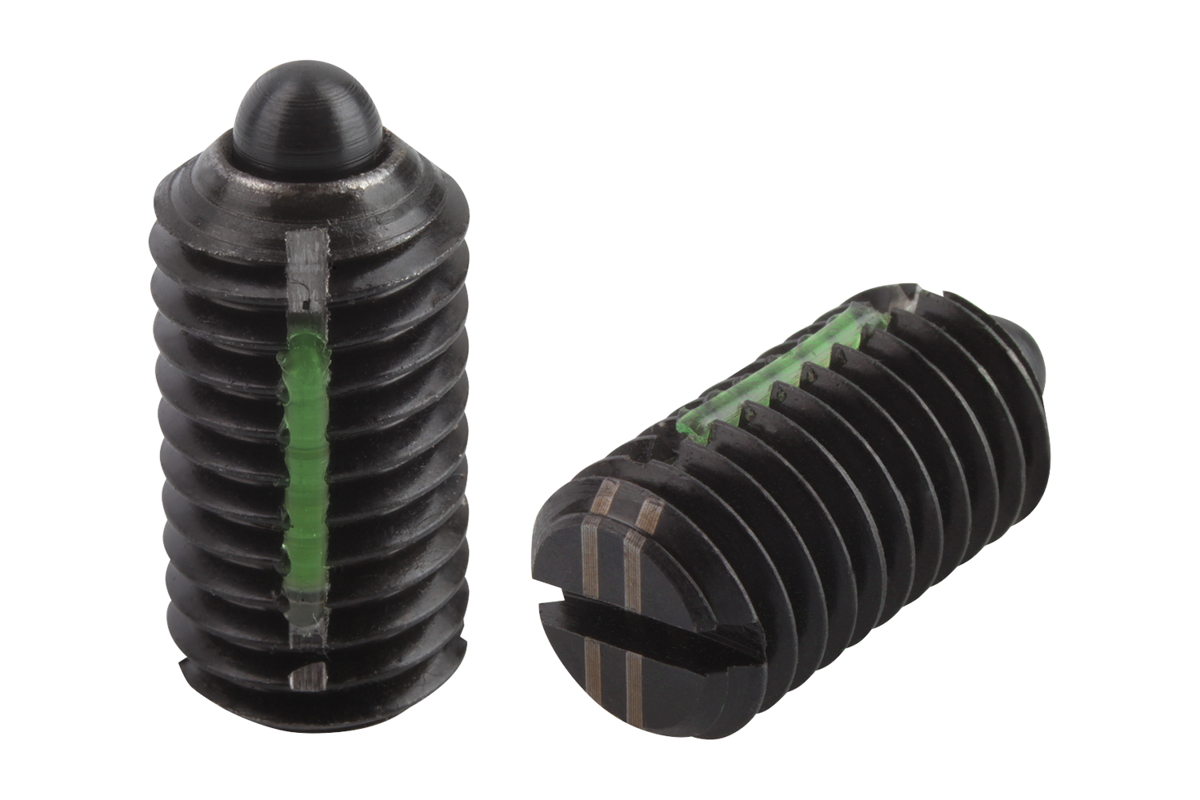

K0323_VF
