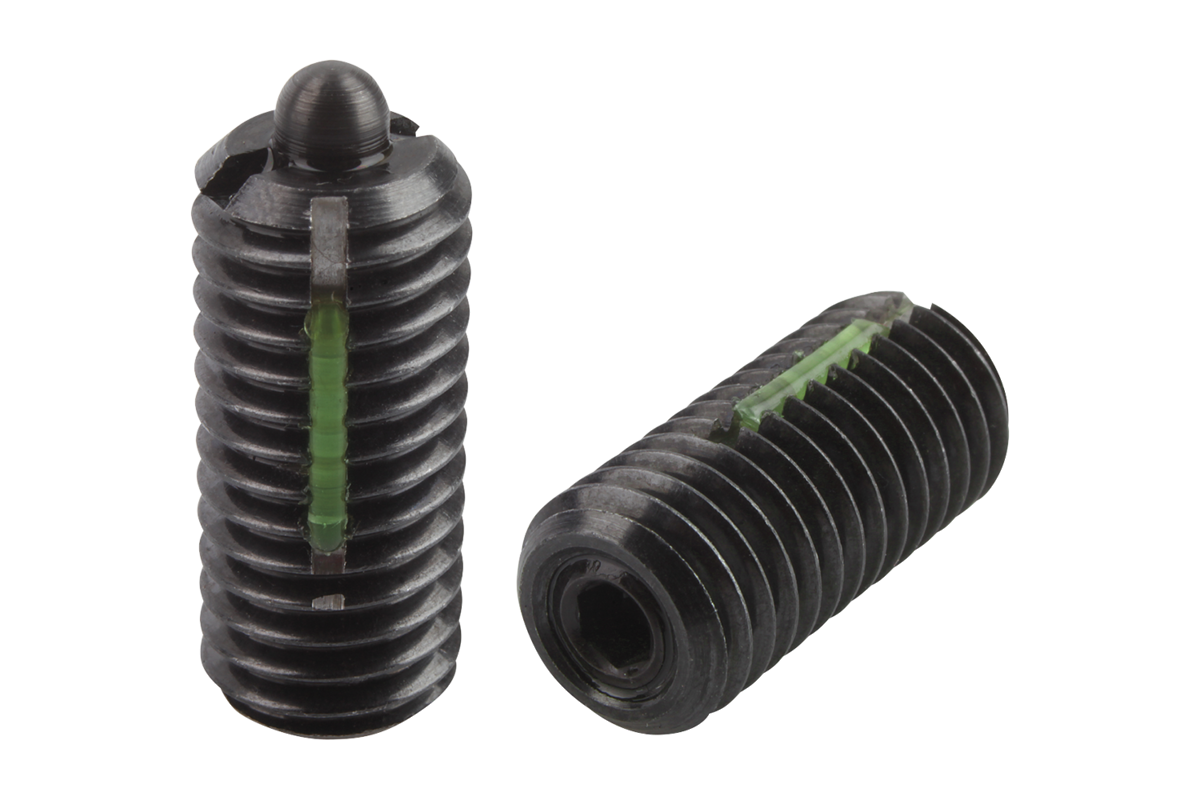

        Fjädrande tryckstycken med insexkant och tryckstift, standard-fjäderkraft, med gängsäkring

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hylsa i stål hållfasthetsklass 5.8.
Tryckstift i stål.
Fjäder i fjäderstål kl. D.

Gängsäkring i nylon.Utförande:Brunerat. Tryckstift härdat.Ritningsinformation:

L2 = ca två gänglängder

1) Gängstift limmat

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0327 Fjädrande tryckstycken med insexkant och tryckstift, standard-fjäderkraft, med gängsäkring

229 kB

Fjädrande tryckstycken med LONG-LOK gängsäkring

1,5 MB

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	H	L	L1	T	T1	N	S	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Iskruvnings- moment ca Nm	Utskruvningsmoment ca Nm	Beställningsnr. Monteringsnyckel	Pris
K0327.05	M5	2,4	2,3	18	7	2	0,8	0,8	1,5	6	20	0,12	0,08	K0317.905	23,93 SEK
K0327.06	M6	2,7	2,5	20	7	2,5	1	1	2	7	20	0,45	0,22	K0317.906	24,69 SEK
K0327.08	M8	3,5	3	22	8	3	1,4	1,2	2,5	9	35	1,05	0,37	K0317.908	28,52 SEK
K0327.10	M10	4	3	22	9	3,5	1,4	1,6	3	9	35	1,3	0,6	K0317.910	31,14 SEK
K0327.12	M12	6	4	28	10	5	2	2	4	12	55	2	1,3	K0317.912	50,26 SEK
K0327.16	M16	7,5	5	32	14	6	2,5	2,5	5	45	100	3,9	3	K0317.916	69,82 SEK
