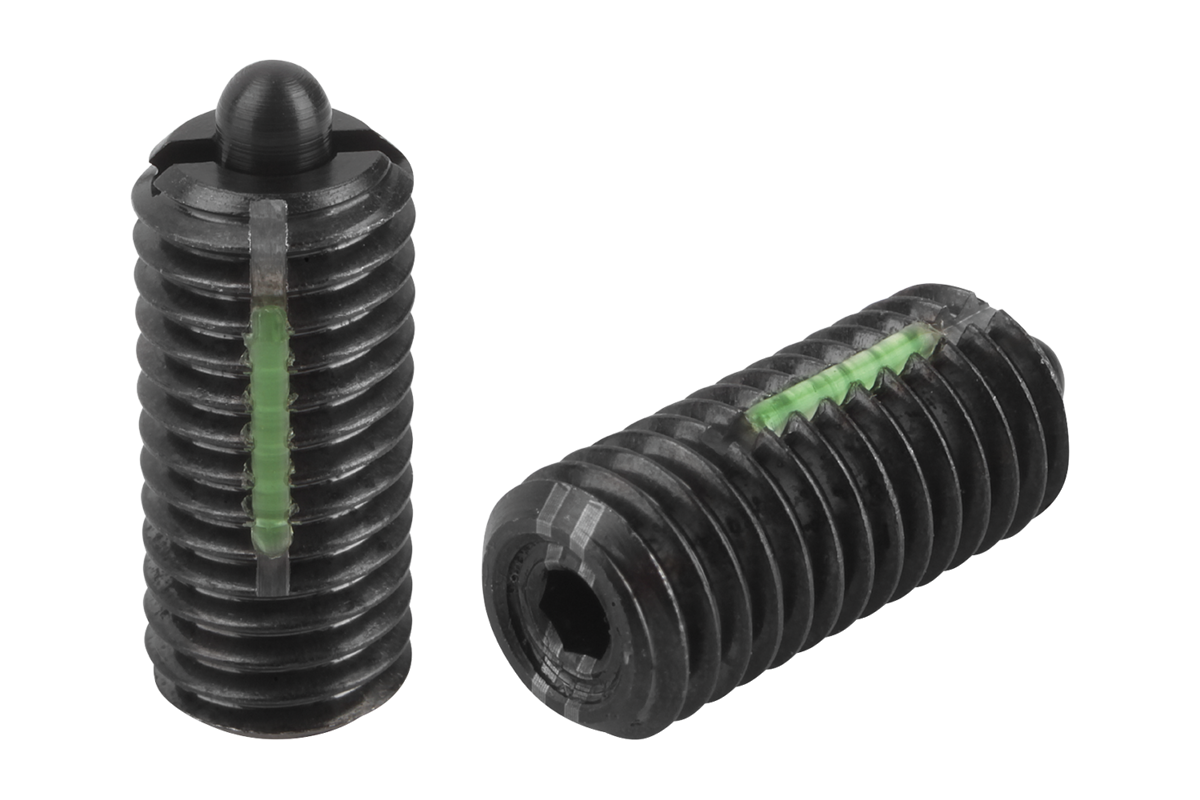

        Fjädrande tryckstycken med insexkant och tryckstift, förstärkt fjäderkraft, med gängsäkring

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hylsa i stål hållfasthetsklass 5.8.
Tryckstift i stål.
Fjäder i fjäderstål kl. D.

Gängsäkring i nylon.Utförande:Brunerat. Tryckstift härdat.Ritningsinformation:

L2 = ca två gänglängder

1) Gängstift limmat

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0327 Fjädrande tryckstycken med insexkant och tryckstift, förstärkt fjäderkraft, med gängsäkring

216 kB

Fjädrande tryckstycken med LONG-LOK gängsäkring

1,5 MB

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	H	L	L1	T	T1	N	S	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Iskruvnings- moment ca Nm	Utskruvningsmoment ca Nm	Beställningsnr. Monteringsnyckel	Pris
K0327.205	M5	2,4	2,3	18	7	2	0,8	0,8	1,5	11	29	0,12	0,08	K0317.905	25,35 SEK
K0327.206	M6	2,7	2,5	20	7	2,5	1	1	2	14	37	0,45	0,22	K0317.906	26,55 SEK
K0327.208	M8	3,5	3	22	8	3	1,4	1,2	2,5	22	65	1,05	0,37	K0317.908	30,71 SEK
K0327.210	M10	4	3	22	9	3,5	1,4	1,6	3	19	70	1,3	0,6	K0317.910	33,55 SEK
K0327.212	M12	6	4	28	10	5	2	2	4	25	85	2	1,3	K0317.912	53,53 SEK
K0327.216	M16	7,5	5	32	14	6	2,5	2,5	5	60	150	3,9	3	K0317.916	73,97 SEK
