K0317

Fjädrande tryckstycken med insexkant och tryckstift, förstärkt...

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Fjädrande tryckstycken
      - Fjädrande tryckstycken med insexkant och tryckstift, stål

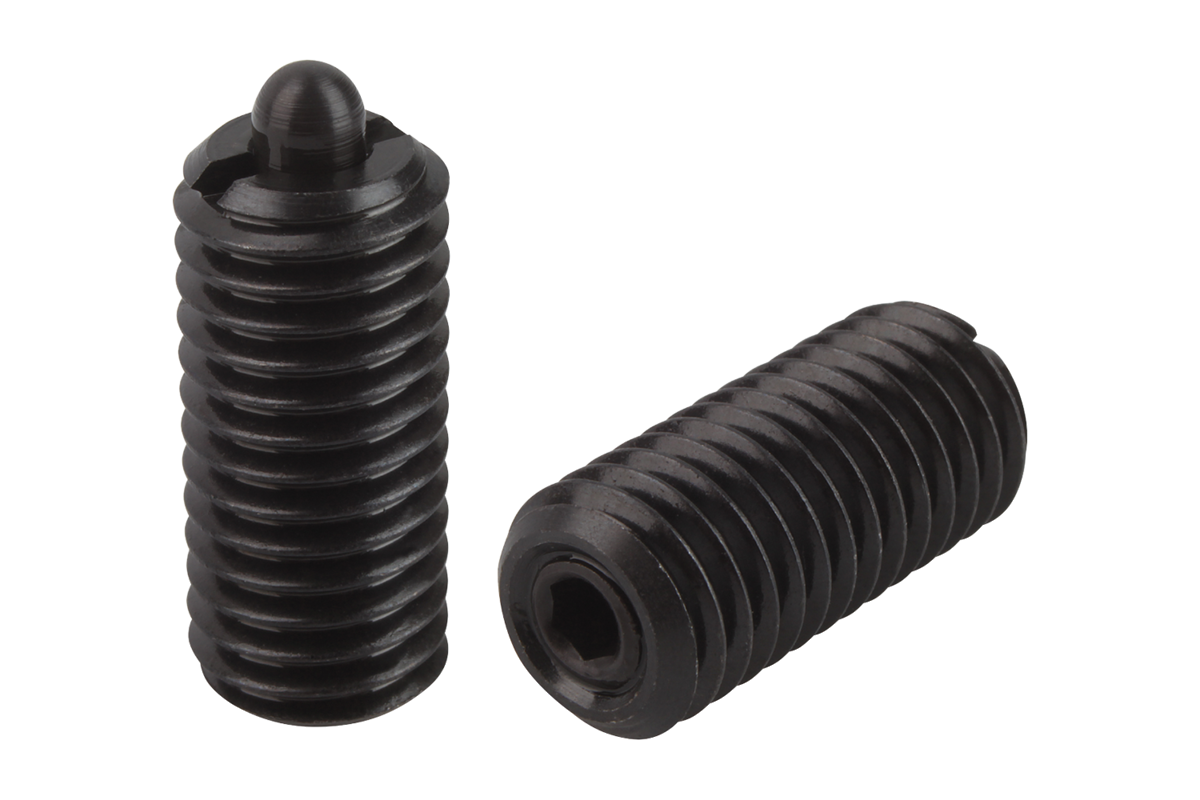

        Fjädrande tryckstycken med insexkant och tryckstift, förstärkt fjäderkraft

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hylsa i stål hållfasthetsklass 5.8.
Tryckstift i stål.

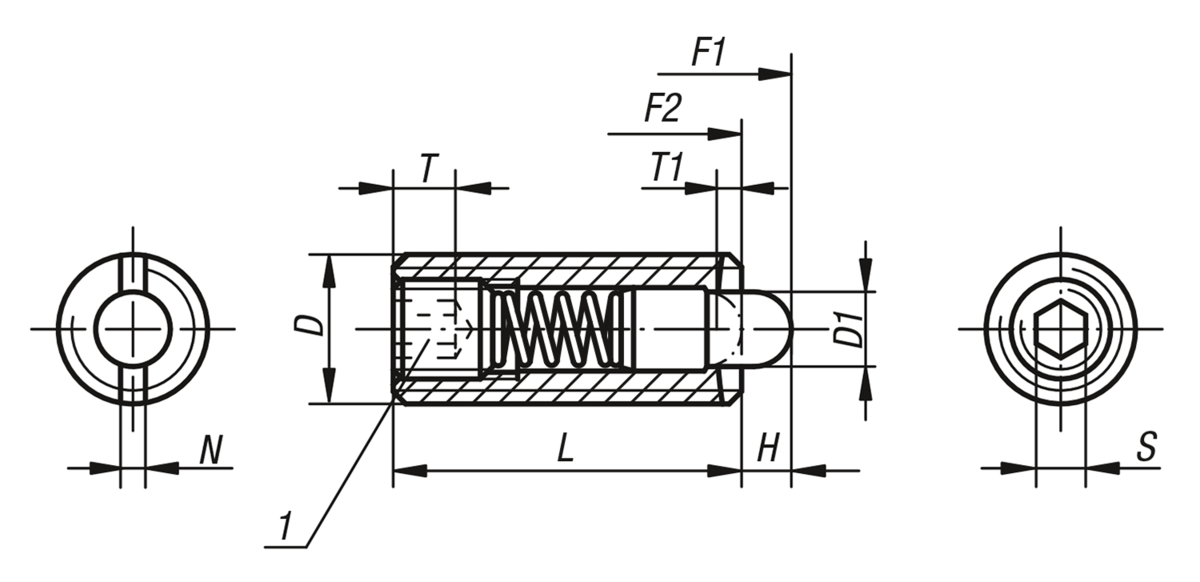

Fjäder i fjäderstål kl. D.Utförande:Brunerat. Tryckstift härdat.Ritningsinformation:

1) Gängstift limmat

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0317 Fjädrande tryckstycken med insexkant och tryckstift, förstärkt fjäderkraft

188 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	H	L	T	T1	N	S	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Beställningsnr. Monteringsnyckel	Pris
K0317.205	M5	2,4	2,3	18	2	0,8	0,8	1,5	11	29	K0317.905	18,48 SEK
K0317.206	M6	2,7	2,5	20	2,5	1	1	2	14	37	K0317.906	19,21 SEK
K0317.208	M8	3,5	3	22	3	1,4	1,2	2,5	22	65	K0317.908	24,25 SEK
K0317.210	M10	4	3	22	3,5	1,4	1,6	3	19	70	K0317.910	26,77 SEK
K0317.212	M12	6	4	28	5	2	2	4	25	85	K0317.912	34,74 SEK
K0317.216	M16	7,5	5	32	6	2,5	2,5	5	60	150	K0317.916	44,47 SEK
K0317.220	M20	10	7	40	8	3	2,5	6	75	190	-	56,81 SEK
K0317.224	M24	12	10	52	10	3	2,5	8	95	240	-	100,95 SEK
