        Fjädrande sidotryckstycken utan tätning, tryckstift av POM, fjäder av stål

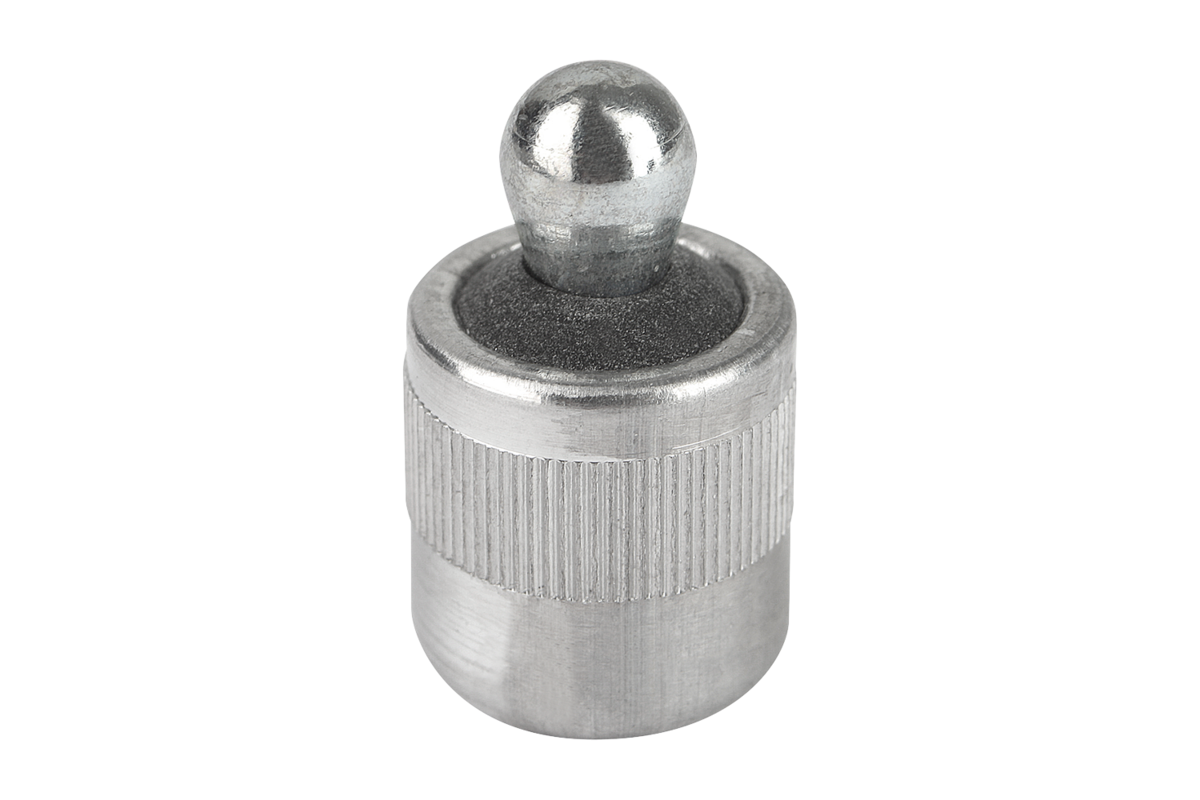

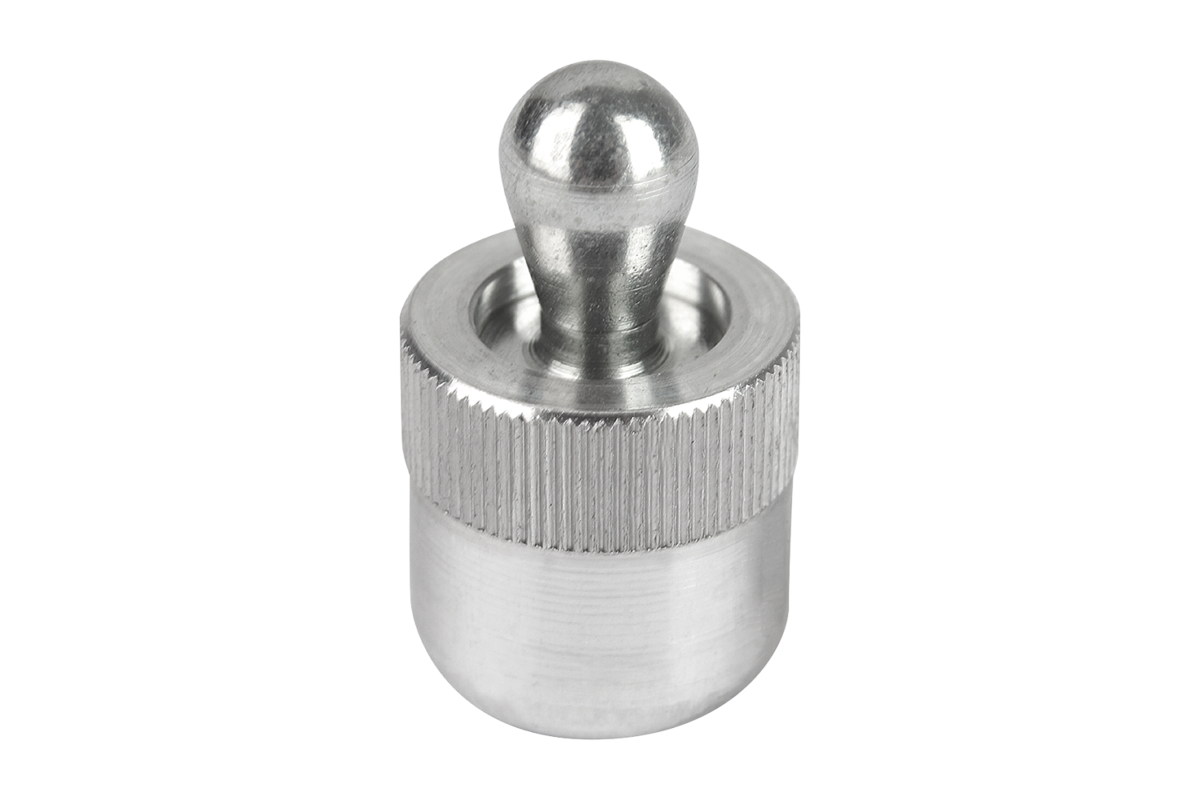

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hylsa i aluminium. Fjäder i stål.
Tryckstift i plast.Utförande:Hylsa blåförzinkad.Anmärkning:Fjädrande sidotryckstycken används för att positionera och spänna fast, fixera och fästa arbetsstycken och delar för:
gravering, textmärkning, borrning, brotschning, gängborrning, honing, slipning, svetsning, lödning, bestyckning, montering osv.
Passande excentrar för justering, se K0369.

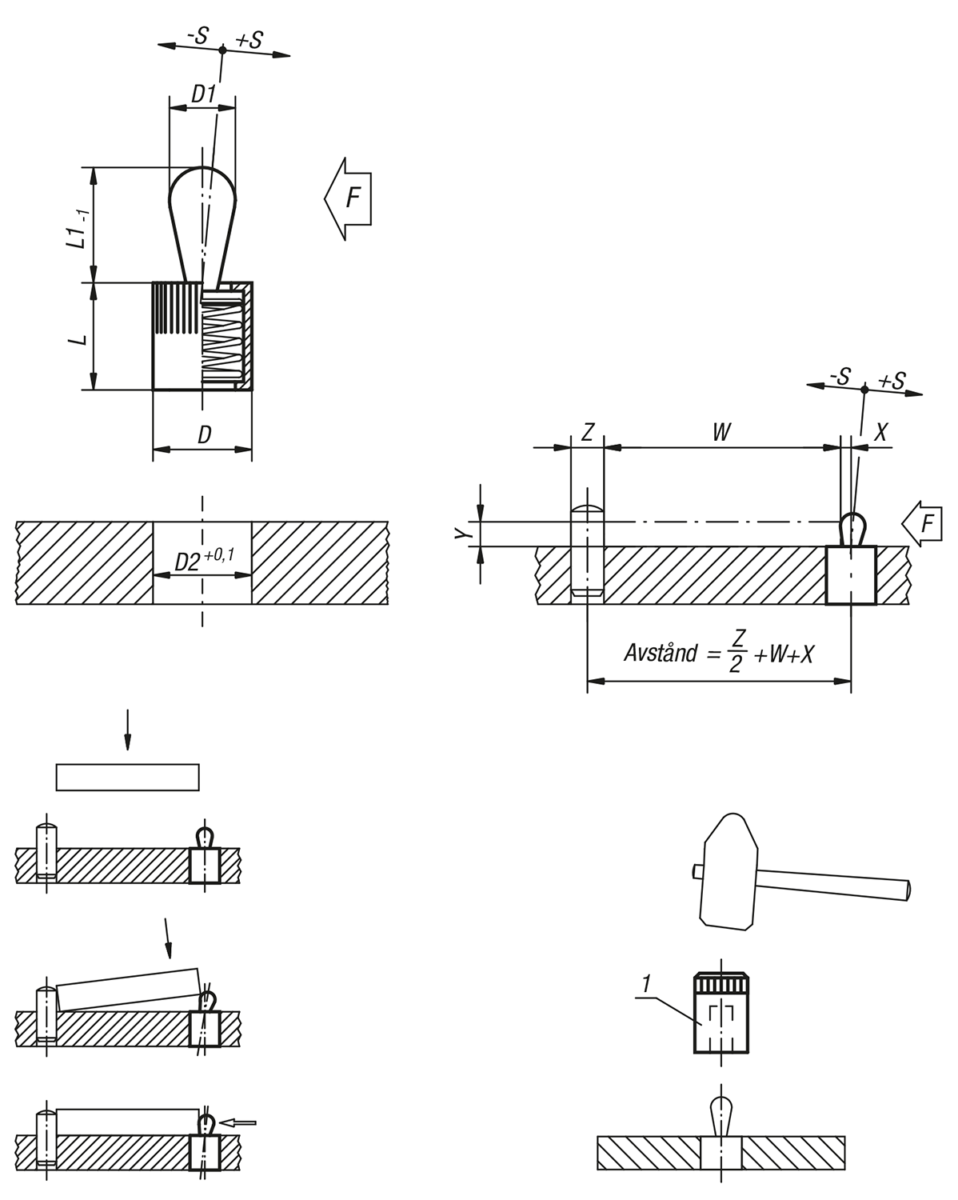

W och Z enligt kundens uppgifter.Ritningsinformation:

1) Monteringsverktyg

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0368 Fjädrande sidotryckstycken utan tätning, tryckstift av POM, fjäder av stål

187 kB

Datablad K0368_OAP Fjädrande sidotryckstycken utan tätning, tryckstift av POM, fjäder av stål

188 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	L	L1	D2	±S	F ca N	X vid Y = 1	X vid Y = 2	X vid Y = 3	X vid Y = 4,5	X vid Y = 6	X vid Y = 8	Beställningsnr. monterings- verktyg	Pris
K0368.71034	6	3	7	4	6	0,5	10	0,8	1	1	1	1	1	K0369.03	38,00 SEK
K0368.71054	10	5	11	6,7	10	0,8	20	-	1,5	1,7	1,7	1,7	1,7	K0369.05	41,33 SEK
K0368.71064	10	6	11	10,7	10	1	40	-	-	-	1,7	1,9	1,9	K0369.05	44,56 SEK
K0368.71084	12	8	13	13,9	12	1,3	50	-	-	-	-	2,5	2,7	K0369.08	48,65 SEK
K0368.71104	16	10	17	16,7	16	1,6	100	-	-	-	-	-	3,1	K0369.10	53,38 SEK
