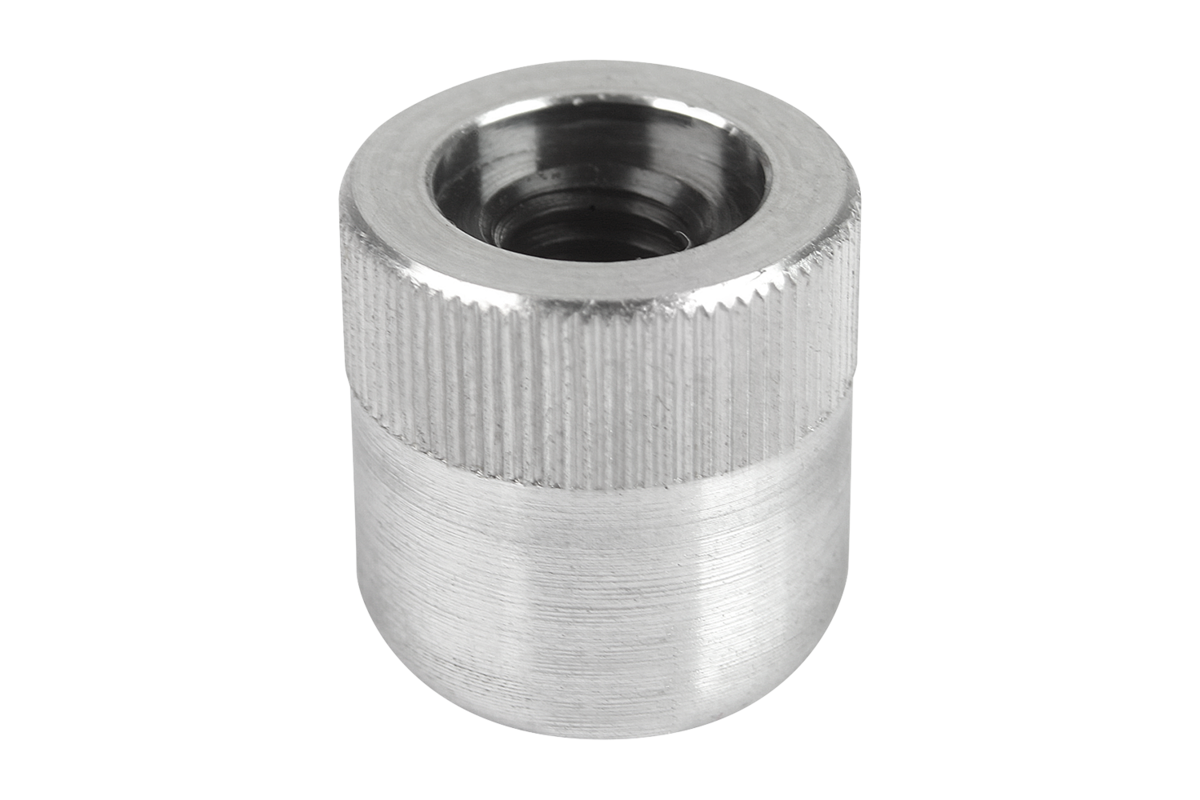

        Fjädrande sidotryckstycken utan tryckstift, Form A, utan tätning

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hylsa i aluminium. Fästbricka i stål. Fjäder i stål.Utförande:Hylsa blåförzinkad.Anmärkning:Beroende på användningen kan man själv anpassa tryckstiftet och skruva i det i fästbrickans gängade hål.

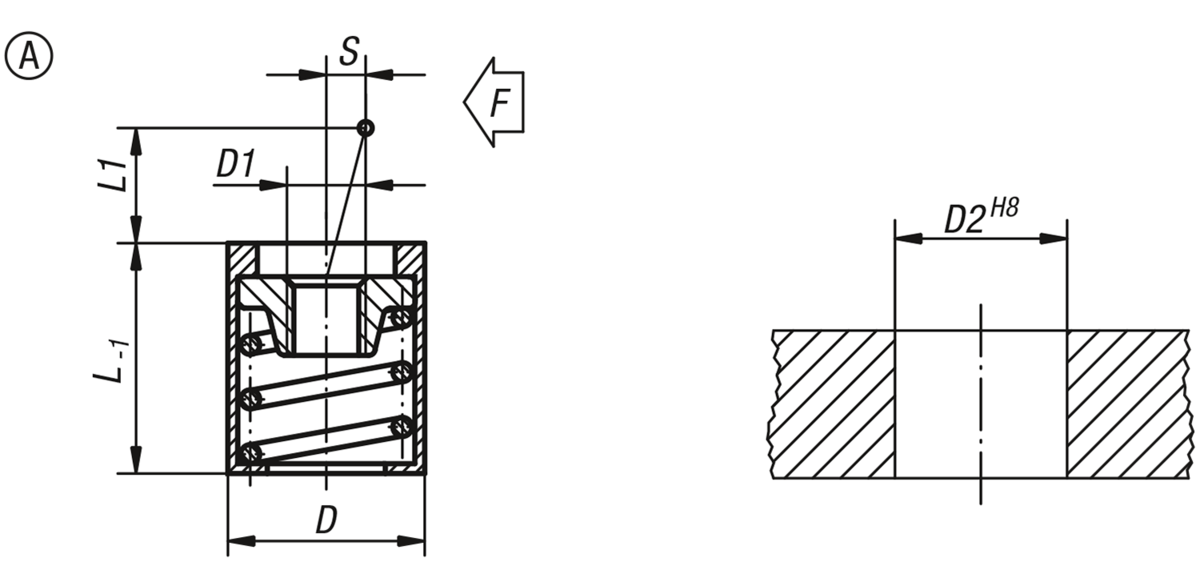

Den nödvändiga sidotryckkraften (F) kan nås med slaget (S) och den tillhörande längden (L1).

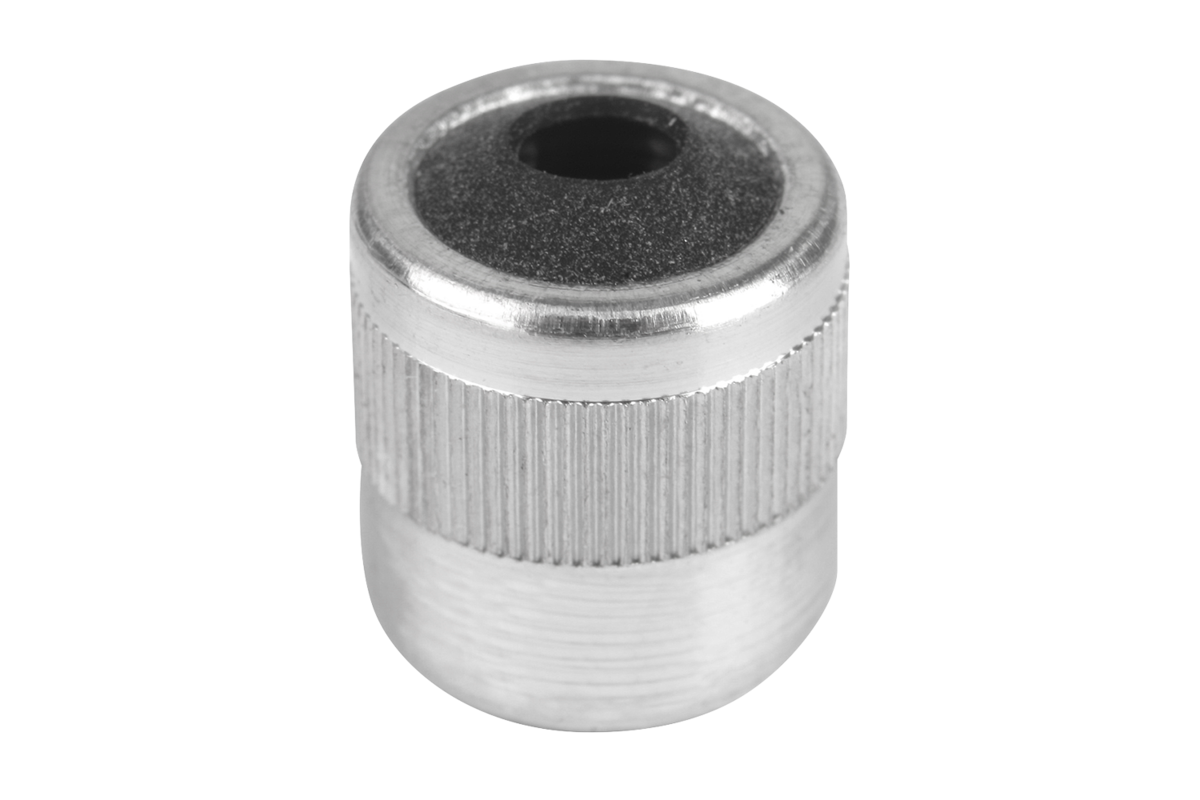

Form B har dessutom en tätning som skyddar mot spån och smuts.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0370_A Fjädrande sidotryckstycken utan tryckstift, Form A, utan tätning

213 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	L	L1	S	F ca N	Pris
K0370.31054	A	10	M4	10	12	4	1,6	20	49,64 SEK
K0370.31056	A	10	M4	10	12	4	1,6	50	49,64 SEK
K0370.31058	A	10	M4	10	12	4	1,6	100	49,64 SEK
K0370.31064	A	10	M4	10	12	7,5	2	40	53,20 SEK
K0370.31066	A	10	M4	10	12	7,5	2	75	53,20 SEK
K0370.31068	A	10	M4	10	12	7,5	2	100	53,20 SEK
K0370.31104	A	16	M6	16	18	11,5	3,2	100	62,18 SEK
K0370.31106	A	16	M6	16	18	11,5	3,2	150	62,18 SEK
K0370.31108	A	16	M6	16	18	11,5	3,2	200	62,18 SEK
