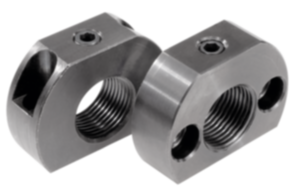

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Stål.Utförande:Brunerat.Anmärkning:Fästdelarna är en monteringshjälp för spärreglarna och utökar deras användningsområde. De kan även användas för inställningsbultarRitningsinformation:

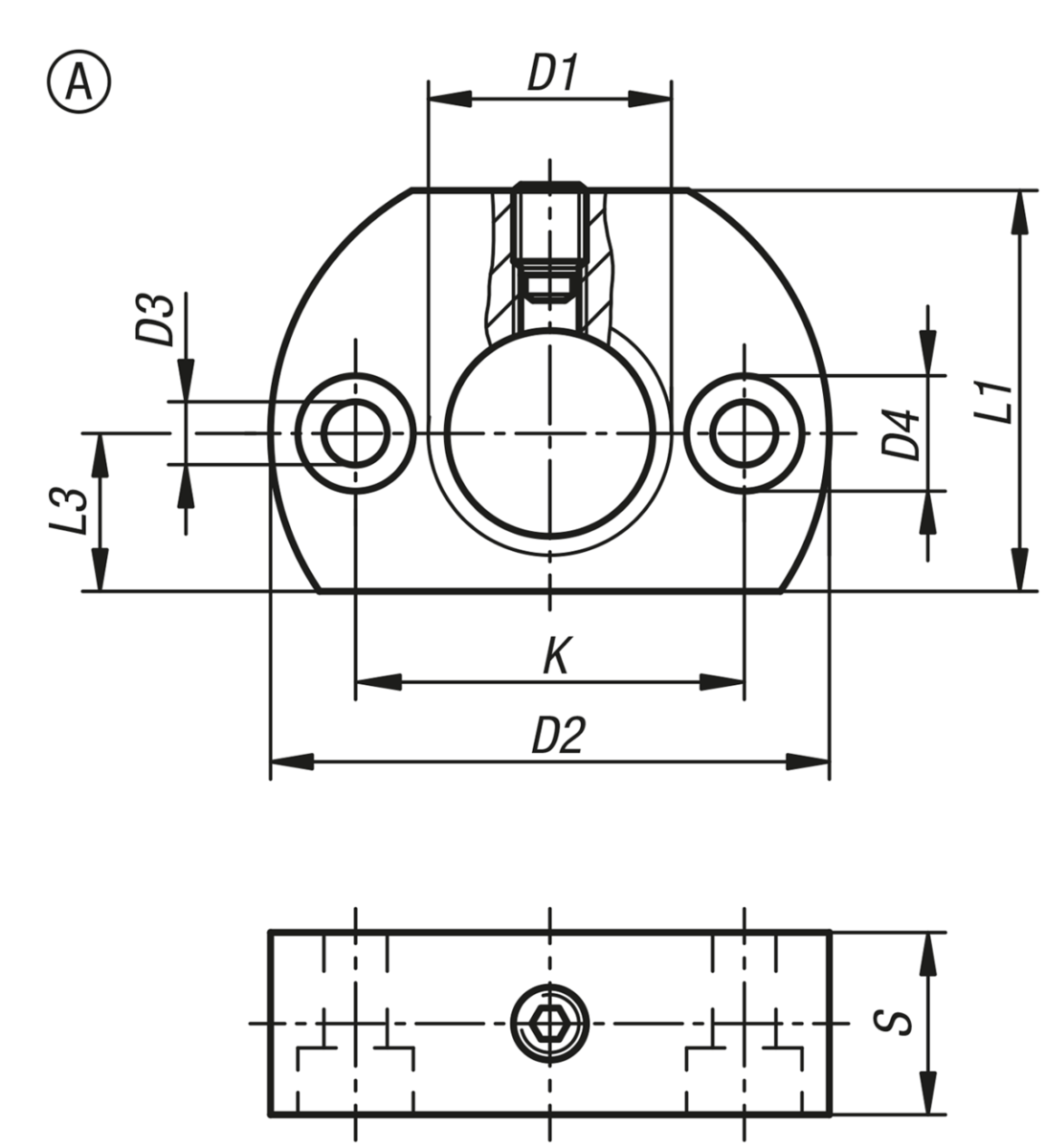

Form A: fästhål parallellt med spärregeln

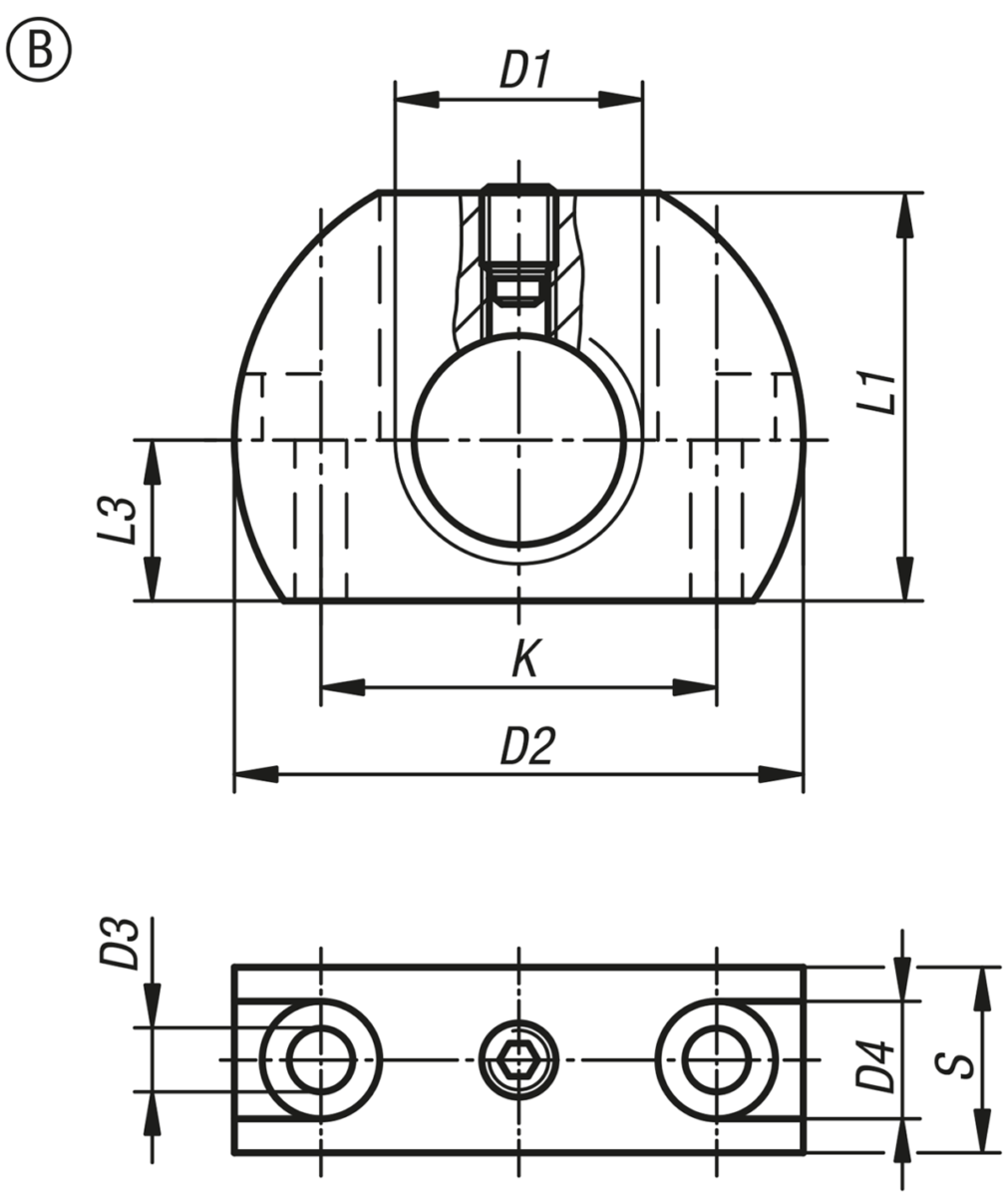

Form B: fästhål lodrätt mot spärregeln

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0638 Fästdelar

193 kB

Ritningar (total översikt)

Fästdelar, Form A

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D1	D2	D3	D4	K	L1	L3	S	Pris
K0638.112	A	M12	36	5,5	10	24	25	10	12	83,98 SEK
K0638.1121	A	M12x1,5	36	5,5	10	24	25	10	12	83,98 SEK
K0638.116	A	M16	46	5,5	10	32	33	13	15	91,01 SEK
K0638.1161	A	M16x1,5	46	5,5	10	32	33	13	15	91,01 SEK
K0638.120	A	M20	46	5,5	10	32	33	13	15	112,67 SEK
K0638.1201	A	M20x1,5	46	5,5	10	32	33	13	15	91,01 SEK

Fästdelar, Form B

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D1	D2	D3	D4	K	L1	L3	S	Pris
K0638.212	B	M12	36	5,5	10	24	25	10	12	110,77 SEK
K0638.2121	B	M12x1,5	36	5,5	10	24	25	10	12	110,77 SEK
K0638.216	B	M16	46	5,5	10	32	33	13	15	109,92 SEK
K0638.2161	B	M16x1,5	46	5,5	10	32	33	13	15	109,92 SEK
K0638.220	B	M20	46	5,5	10	32	33	13	15	126,54 SEK
K0638.2201	B	M20x1,5	46	5,5	10	32	33	13	15	106,69 SEK
